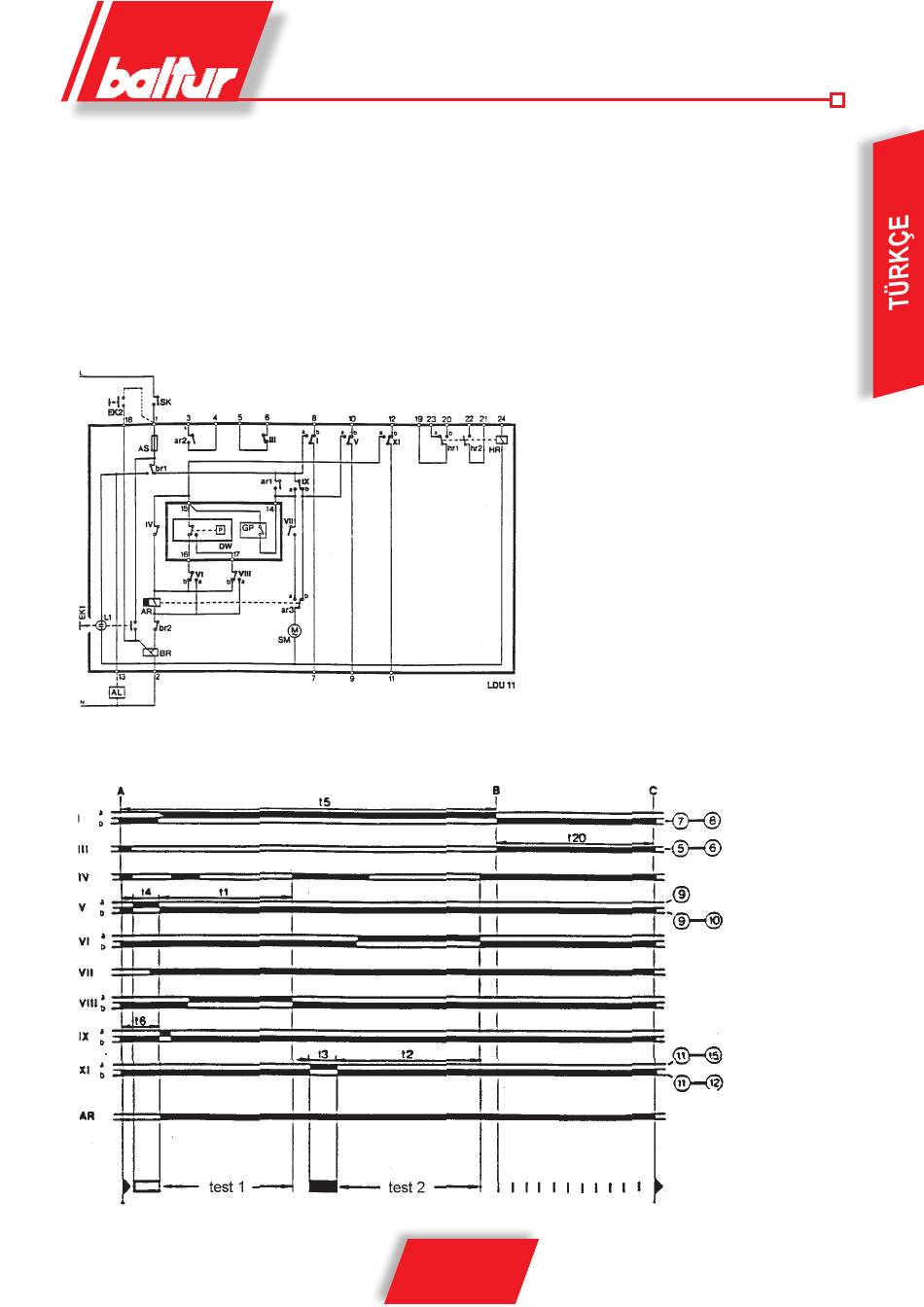

Kumanda programı
t 5s Devrenin basıncını kontrol etme
4
t 7,5s Ana rölenin çalışma ve tahriki arasındaki süre "AR"
6
t 22,5s
1. atmosferik basınç onay aşaması
1
t 5s
Kontrol devresinin basıncını kontrol etme
3
t 27,5s 2. gaz basıncı onay aşaması
2
t 67,5s
Tutma kontrolünün, brülörün çalışma onayı alınana kadar toplam süresi
5
t 22,5s
Planlayıcının bekleme konumuna dönüşü = yeni bir kontrol için hazırlanma.
20
Programın geliştirilmesi
AL uzaktan alarm sinyal sistemi
AR 'ar...' kontaklı ana röle
AS cihazın sigortası
BR 'br...' kontaklı kilitleme rölesi
DW harici presostat (tutma kontrolü)
EK Açma düğmesi
GP harici basınç (şebeke gazının basıncı)
HR 'hr...' kontaklı yedek röle
L1 Cihazın anormal sinyal lambası
SK hat anahtarı
I ... XI
31 / 32
0006080115_201201
programlayıcı kamının kontağı
Terminaller – etkin cihaz ya
da elektrik bağlantıları
