13 Formación de lazada, distancia garfi o - aguja altura de la aguja y salvagujas
.05.09
● Ponga el regulador de puntada en la posición para punto recto.
● Afl oje los tornillos de fi jación de la rueda cónica 1 y los tornillos 2.
● Ponga la barra de aguja en su pmi.
● En esa posición, deslice la laminita de medición de 2,4 mm de grosor del calibre para for-
● Coloque la mordaza ( N° de pedido 08-880 137 00 ) contra la laminita de medición y
● Retire la laminita y gire el volante 3 en el sentido de la fl echa hasta que la mordaza se
100
Norma
Estando la barra de aguja en la posición de 2,4 mm después de su pmi,
1. la punta del garfi o deberá hallarse en la línea central de la aguja y entre ésta y la punta
del garfi o tendrá que haber una distancia de 0,05 a 0,1 mm,
2. el borde superior del ojo de la aguja deberá estar de 0,05 a 0,1 mm por debajo de la
punta del garfi o y
3. el salvagujas 4 deberá rozar ligeramente la aguja.

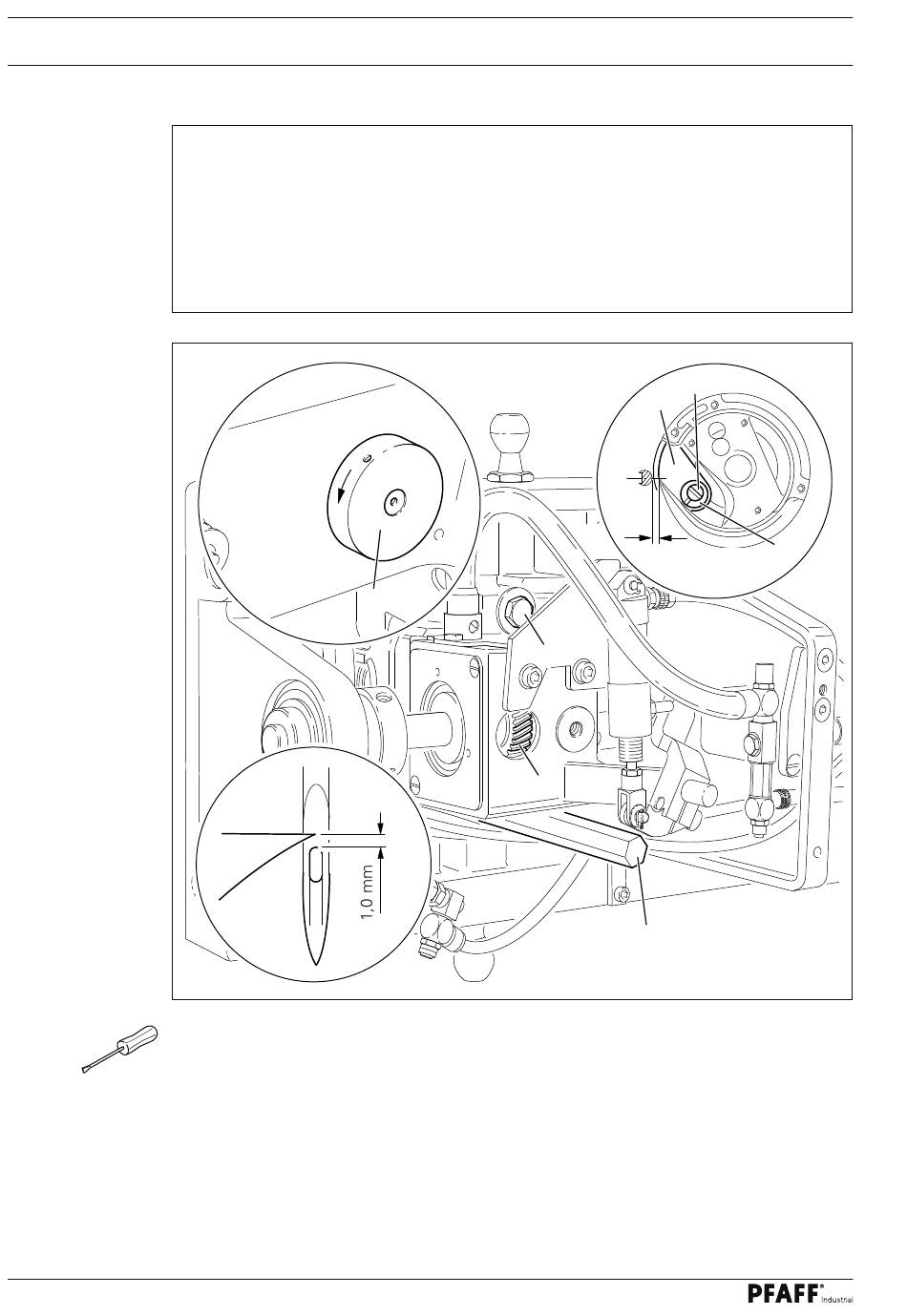

Fig. 13 - 10
mación de lazada por debajo del soporte ( muy pegado a éste ) de la barra de aguja.
asegúrela en la barra de aguja.
apoye contra el soporte .
