13 Posición del cabezal con respecto a la placa base
.05.02
Norma
Estando el cabezal descendido, afl oje los tornillos 3 y haga que la barra prensatelas 4
entre exactamente en el correspondiente agujero del calibre 1.

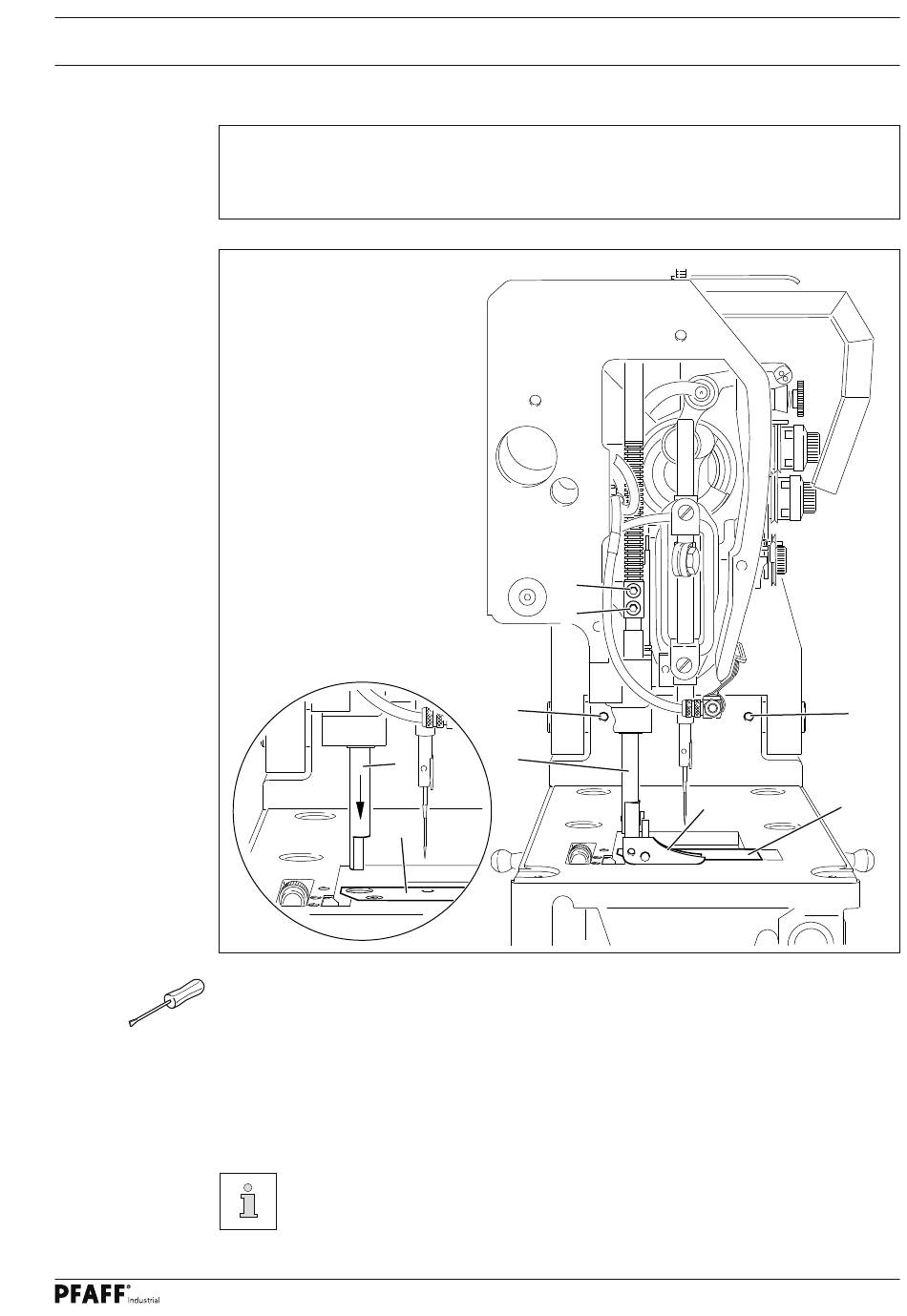

Fig. 13 - 03
● Destornille y quite la placa de aguja y atornille el calibre 1 (N° de pedido 61-778 162-15).
● Destornille y quite el prensatelas 2.
● Afl oje los tornillos 3 e introduzca la barra prensatelas 4 en el agujero del calibre 1.
● Dado el caso, desplace el cabezal ( tornillos 5 ) conforme a la Norma.
● Retroceda la barra prensatelas 4 a su posición primitiva y apriete ligeramente los
tornillos 3.
4
1
Deje el calibre 1 atornillado para realizar los siguientes ajustes.
El ajuste exacto de la barra prensatelas 4 se describe en el
Cap. 13.05.21 Altura del prensatelas.
3
3
5
4
Justierung
5
2
1
