Justierung
13

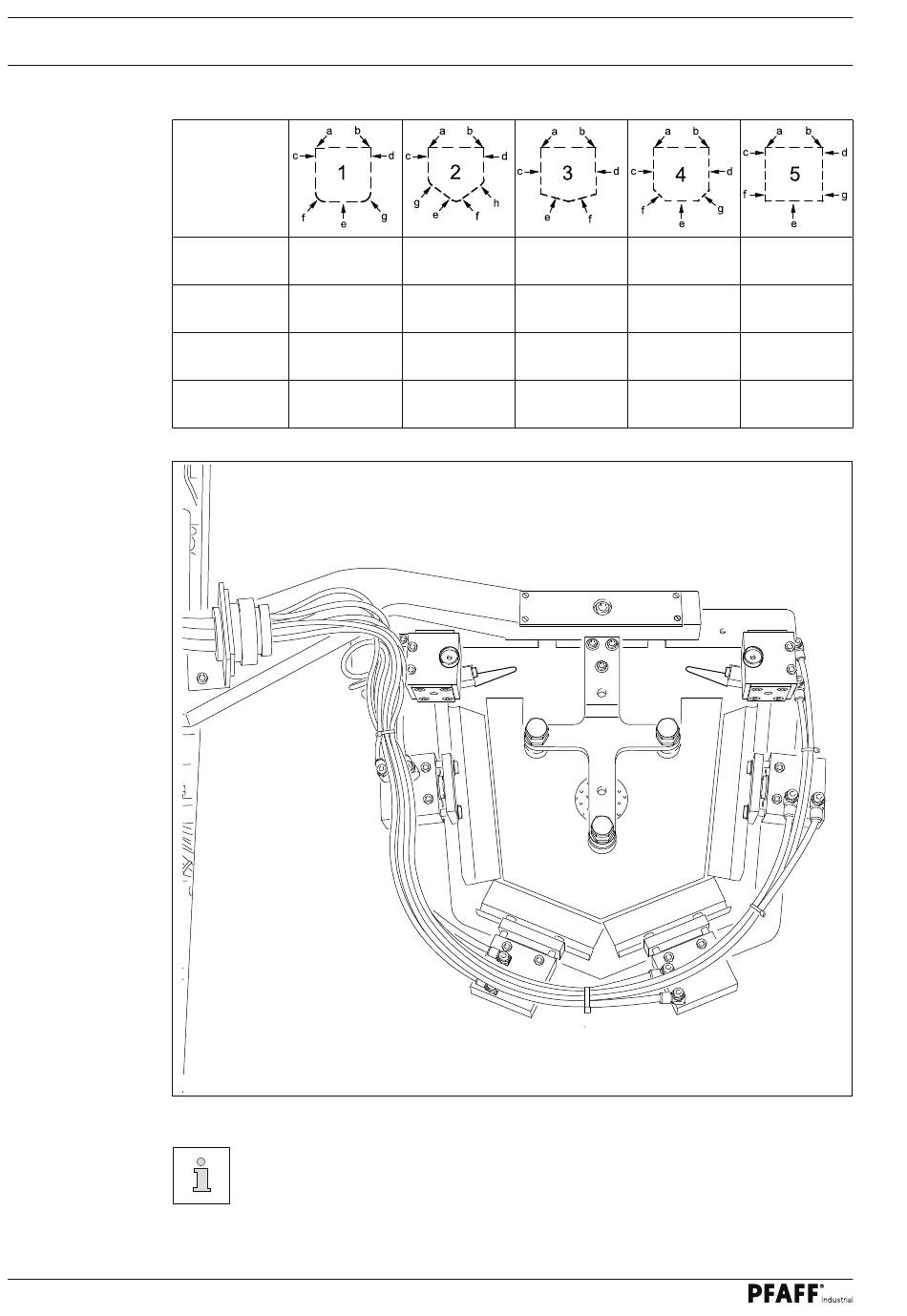

Orden en que deben actuar las chapas dobladoras

.06.09
130
Forma de
bolsillo
1ª posición de
a + b
mando
2ª posición de
c + d
mando
3ª posición de
e
mando
4ª posición de
f + g
mando
Fig. 13 - 38
El orden de acción y el número de chapas dobladoras ( y con ello el número de
las posiciones de mando ) depende de la forma de bolsillo. El dispositivo de
doblado mostrado en la fi g. 13-39 pertenece a la 3ª forma de bolsilllo.
Para otras formas de bolsillo, véanse los cilindros correspondientes a la posici-
ón de mando en cuestión de la tabla arriba ilustrada.
a + b a + b
c + d + e c + d
f e
g + h f
a + b a + b
c + d + e c + d
f e
g f + g
