Connexion du réseau de consommation
9.4. Processus de connexion du réseau de consommation
Pour réaliser la connexion du réseau de consommation :
1. Desserrez le presse-étoupe signalé comme LOADS (voir section « 2.7. Description des accès de câbles »),
retirez le bouchon et passez le faisceau de câbles du réseau de consommation à travers celui-ci.

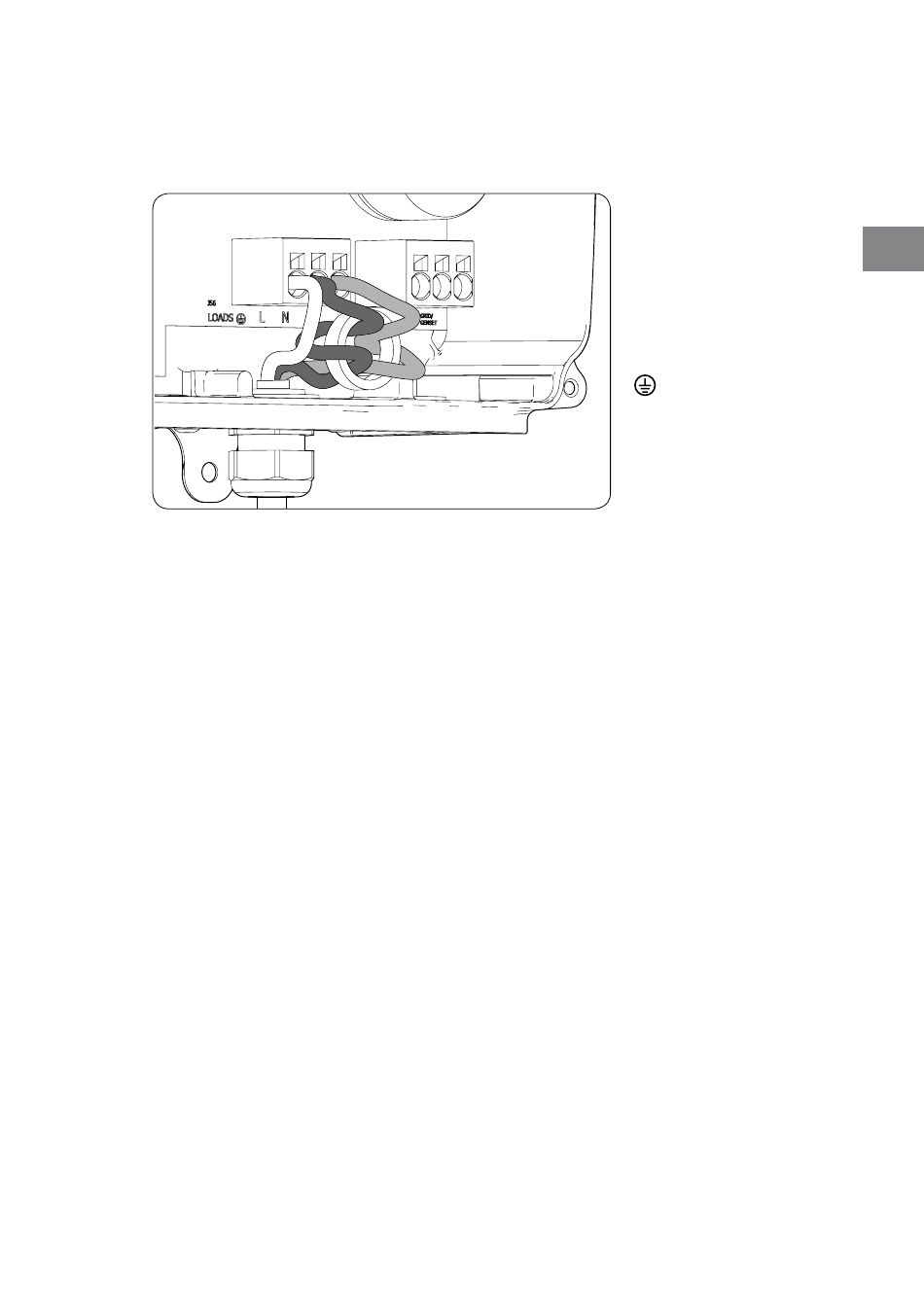

2. Utilisez l'une des ferrites fournies avec l'appareil et enroulez deux fois les câbles L et N du système de
stockage.
3. Connectez aux bornes de type push-in signalées comme J56 LOADS en respectant les polarités. Le
fonctionnement de ce type de borne est décrit dans la section « 7. Connexion/déconnexion des câbles sur
des bornes de type push-in ».
4. Serrez correctement le presse-étoupe pour éviter la perte de l'indice de protection, en veillant à ce que
les câbles ne soient pas tendus.
ABH2013IQM01_C - Manuel d'installation et usage
Ingeteam
L Ligne
N Neutre
Terre
