INSTRUCCIONES GRUNDFOS

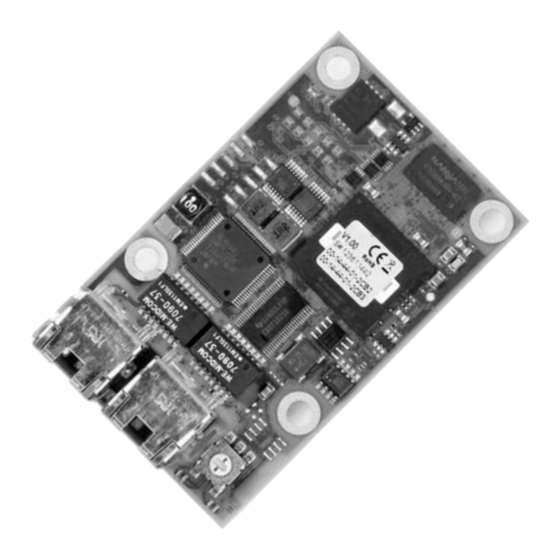

CIM 500 Ethernet module
Instrucciones de instalación y funcionamiento

Publicidad

Tabla de contenido
loading

Manuales relacionados para Grundfos CIM 500

Resumen de contenidos para Grundfos CIM 500

  • Página 1 INSTRUCCIONES GRUNDFOS CIM 500 Ethernet module Instrucciones de instalación y funcionamiento...

  • Página 2: Tabla De Contenido

    Español (ES) Instrucciones de instalación y funcionamiento 1. Información general Traducción de la versión original en inglés Estas instrucciones de instalación y funcionamiento describen el módulo Ethernet CIM 500. 1.1 Indicaciones de peligro Las secciones 1-3 proporcionan la información nece- Las instrucciones de instalación y funcionamiento,...

  • Página 3: Aplicaciones

    2. Aplicaciones Autoridad de asignación de números de IANA Internet. El módulo Ethernet CIM 500 facilita la transmisión de datos entre una red Ethernet industrial y un producto Protocolo de Internet. Grundfos. Diodo emisor de luz. El módulo es compatible con diversos protocolos Ethernet industriales.

  • Página 4: Módulo Ethernet Cim 500

    3. Instalación 2.2 Módulo Ethernet CIM 500 ADVERTENCIA Descarga eléctrica Muerte o lesión grave - El módulo CIM 500 solo se debe conec- tar a circuitos SELV o SELV-E. Fig. 2 Código QR de la guía rápida de la unidad CIU 3.1 Seguridad...

  • Página 5: Conexión Del Cable Ethernet

    CAT5, CAT5e 100/10 100/328 o CAT6 El módulo CIM 500 ha sido diseñado para ofrecer flexibilidad en cuanto a su instalación como parte de una red. Los dos puertos integrados hacen posible crear una conexión encadenada de producto a pro- ducto, sin necesidad de emplear concentradores Ethernet complementarios.

  • Página 6: Selección De Un Protocolo Ethernet Industrial

    Puede tener un valor fijo asig- GRM IP para el sistema de gestión nado a través del servidor web Configuración de remota de Grundfos (requiere un contrato o usar un servidor DHCP. dirección IP para con Grundfos) Tenga en cuenta que el proto-...

  • Página 7: Conexión Al Servidor Web

    Para establecer una conexión GRM IP, tiene que conectar el PC en paralelo al con el módulo CIM 500 desde un PC, siga los pasos enrutador (puerto RJ-45 1) en el puerto RJ-45 2 del descritos a continuación: módulo CIM 500.

  • Página 8: Indicadores Led De Estado

    10 veces al activar la función intermitente Rojo y verde, ración predeterminada; desde un equipo maestro intermitente el módulo CIM 500 se reiniciará PROFINET. tras 20 s. El módulo está en el modo de Verde, fijo intercambio de datos cíclico.

  • Página 9: Indicadores Led De Enlace Y Actividad De Datos

    Apagado El módulo está apagado. RJ-45. No existe comunicación interna Rojo, intermi- entre el módulo CIM 500 y el pro- tente ducto Grundfos. El módulo no es compatible con el Rojo, fijo producto Grundfos conectado.

  • Página 10: Localización De Averías

    LED de estado. Consulte las tablas siguientes. Módulo CIM 500 instalado en un producto Grundfos o módulo CIM 500 instalado en un módulo CIU 500 Compruebe que el selector SW1 se encuentre en la posición "0" para seleccio- nar PROFINET.
  • Página 11 Fallo (estado del indicador Posible causa Solución LED) El indicador LED1 per- Error en la descarga del Use el servidor web para descargar el manece encendido en firmware. firmware de nuevo. Consulte la sec- colores rojo y verde ción Update del apéndice.

  • Página 12: Modbus Tcp O Bacnet Ip

    LED de estado. Consulte las tablas siguientes. Módulo CIM 500 instalado en un producto Grundfos o módulo CIM 500 instalado en un módulo CIU 500 Compruebe que el selector SW1 se encuentre en la posición "1" si debe selec- cionarse el protocolo Modbus o en la posi- ción "2"...

  • Página 13: Ethernet/Ip

    LED de estado. Consulte las tablas siguientes. Módulo CIM 500 instalado en un producto Grundfos o módulo CIM 500 instalado en un módulo CIU 500 Compruebe que el selector SW1 se encuentre en la posición "3".

  • Página 14: Grm Ip

    LED de estado. Consulte las tablas siguientes. Módulo CIM 500 instalado en un producto Grundfos o módulo CIM 500 instalado en un módulo CIU 500* Compruebe que el selector SW1 se encuentre en la posición "4" para seleccio- nar GRM IP.

  • Página 15: Datos Técnicos

    Temperatura de -25 a +70 °C almacenamiento -13 a +158 °F Requiere un contrato con Grundfos. 7.1 Especificaciones técnicas (PROFINET) • Dispositivo PROFINET según la clase de conformidad B • Cliente MRP (protocolo de redundancia de medios) Funcionalidad (PROFINET-RT) •...

  • Página 16: Especificaciones Técnicas (Modbus Tcp)

    Para optimizar la seguridad de los datos al usar el protocolo Modbus TCP mediante un enrutador celular, Grundfos recomienda que la conexión de datos celular esté basada en una APN privada con dirección IP está- tica y sin acceso a redes públicas de Internet.

  • Página 17: Especificaciones Técnicas (Ethernet/Ip)

    • Detección de conflictos de direcciones (ACD) IPv4 Guardián de comunicación con tiempo de espera fijo de 5 s; habilita- Guardián ble a través de la página web del módulo CIM 500 Certificado Evento Plugfest: diciembre de 2018; conformidad: julio de 2019 8.

  • Página 18: Anexo

    Anexo Webserver configuration The built-in webserver offers easy monitoring of the CIM 500 module and makes it possible to configure the selected Industrial Ethernet protocol. Using the webserver, you can also update the firmware of the CIM 500 module and store or restore settings, among other functions.
  • Página 19 • at least one upper case letter • at least one numeric or special character. When logging you have four attempts before a back-off algorithm starts an exponen- tially increasing time delay between each attempt. Power cycling CIM 500 resets the back-off algorithm.

  • Página 20: Profinet Io Configuration

    This field is read only. The IP address is assigned from the PLC. PROFINET IO is not IP Address allowed to share the IP address with a CIM 500 webserver. Subnet Mask This field is read only. The subnet mask is assigned from the PLC.

  • Página 21: Modbus Tcp Configuration

    Configuration of the static IP address if a DHCP server is not used. Modbus TCP is not IP Address allowed to share the IP address with a CIM 500 webserver. Subnet Mask Configuration of the subnet mask if a DHCP server is not used.

  • Página 22: Bacnet Ip Configuration

    BACnet IP. Select Device Instance. The default number is 22700. The Device Instance must be unique in Device Instance the BACnet network. For Grundfos, the number is 227 and it is fixed. The last three digits can be changed. Device Name You can name the device.

  • Página 23: Ethernet/Ip Configuration

    Configuration of the subnet mask if a DHCP server is not used. Gateway Configuration of the gateway address if a DHCP server is not used. The CIM 500 module can be configured to automatically obtain its EtherNet/IP network Use DHCP settings from a DHCP server, if available on the network.

  • Página 24: Grm Ip Configuration

    Object Description GRMIP Port Num- A change is only needed in case Grundfos requires it. The default URL link to the GRM Server is active but hidden. A change is only needed in case Grundfos requires it. This setting enables editing of the URL.

  • Página 25: Network Settings

    Network Settings This web page is used to configure the network settings of the webserver and of the GENIpro TCP protocol. The network settings here are also used for BACnet IP. Additional configuration of BACnet IP is done in the Real Time Ethernet Protocol menu.

  • Página 26: Genipro Tcp Port Settings

    GENIpro TCP port settings This web page is only present when the Modbus TCP protocol has been selected, SW1 is in position 1. The module can connect to a Grundfos PC tool and communicate with the product via the GENIpro TCP proto- col.

  • Página 27: User Management

    User Management A login is required for any change of the CIM 500 settings, and this web page is used to configure the user- name and password. See Login. It is only possible to configure one user. Fig. 10 User management...
  • Página 28 Update You can update the firmware by means of the built-in webserver. The binary file is supplied by Grundfos. To make installation and configuration easier, you can upload the configuration to a PC for backup or distribu- tion to multiple modules.
  • Página 29 Anexo 中国 RoHS...

  • Página 30: Declaración De Conformidad

    We, Grundfos, declare under our sole responsibility that the product Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt CIM 500, to which the declaration below relates, is in conformity with CIM 500, auf das sich diese Erklärung bezieht, mit den folgenden...

  • Página 31: Руководство По Эксплуатации Еас

    Руководство по эксплуатации ЕАС...
  • Página 32 CIM 500 CIM 500 CIM 500 CIM 500 CIM 500 « »: « » « ».
  • Página 33 CIM 500 . TR TS 004/2011« voltage »; TR TS 020/2011 « »: http://net.grundfos.com/qr/i/99800478 10000274311 0120 ECM: 1279071...
  • Página 34 Argentina China Hong Kong Bombas GRUNDFOS de Argentina S.A. GRUNDFOS Pumps (Shanghai) Co. Ltd. GRUNDFOS Pumps (Hong Kong) Ltd. Ruta Panamericana km. 37.500 Centro 10F The Hub, No. 33 Suhong Road Unit 1, Ground floor Industrial Garin Minhang District Siu Wai Industrial Centre 1619 Garín Pcia.
  • Página 35 Malaysia Serbia Turkey GRUNDFOS Pumps Sdn. Bhd. Grundfos Srbija d.o.o. GRUNDFOS POMPA San. ve Tic. Ltd. 7 Jalan Peguam U1/25 Omladinskih brigada 90b Sti. Glenmarie Industrial Park 11070 Novi Beograd Gebze Organize Sanayi Bölgesi 40150 Shah Alam Phone: +381 11 2258 740...
  • Página 36 98407037 0320 ECM: 1283002 www.grundfos.com...
