A-7
2. Tome los pasos necesarios para asegurar que la
carga se limite a la capacidad de la Commander
instalando un interruptor automático bipolar de 50
amperes, 240 VCA. La carga nominal máxima para
cada segmento del suministro de energía auxiliar de
240 VCA es de 50 amperes. Una carga mayor que
la salida nominal reducirá el voltaje de salida por
debajo del -10% permisible de voltaje nominal, el
cual que puede dañar aparatos u otro equipo con
motor eléctrico y puede ocasionar sobrecalen-
tamiento en el motor de la Commander 500.

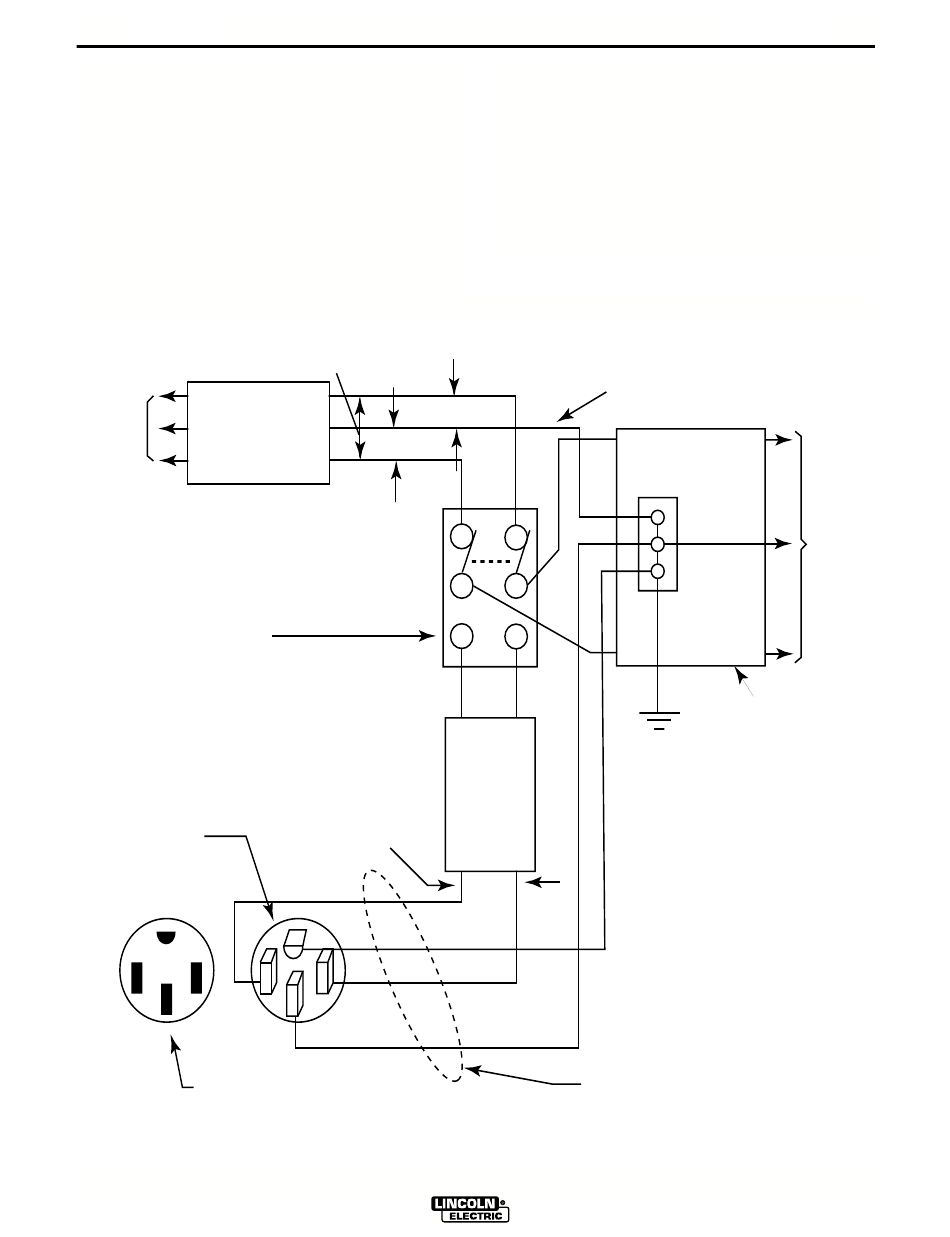

Figura A.2 Conexión de la Commander 500 a la Instalación Eléctrica
MEDIDOR DE LA
Servicio
COMPAÑIA DE
monofásico
de tres líneas
ELECTRICIDAD
240 Voltios
60 Hz.
LA CORRIENTE NOMINAL DEL INTERRUPTOR
BIPOLAR DE DOS DIRECCIONES DEBE SER
LA MISMA O MAYOR AL SERVICIO DE PROTECCION
CONTRA CORRIENTE EXCESIVA DE LA INSTALACION
ELECTRICA DEL EDIFICIO.
ENCHUFE DE 50 AMPERES,
120/240 VOLTIOS TIPO NEMA
14-50
RECEPTACULO DE 50 AMP, 120/240 VOLTIOS
INSTALACION
240 VOLTIOS
120 VOLTIOS
120 VOLTIOS
45AMP
240 VOLTIOS
INTERRUPTOR
AUTOMATICO
BIPOLAR
240 VOLTIOS
TIERRA
COMMANDER 500
3. Instale un enchufe de 50 amperes, 120/240 VCA
(NEMA tipo 14-50) al interruptor automático bipolar
utilizando cuatro cables conductores del No. 6 de la
longitud deseada. (El enchufe de 120/240 VCA de
50 amperes viene incluido en el juego de enchufes
K802R opcional).
4. Conecte este cable al receptáculo de 50 amperes,
120/240 voltios en el frente del compartimiento de la
Commander 500.
CONDUCTOR CONECTADO A TIERRA
TIERRA
N
NOTA: CABLE CONDUCTOR DE COBRE DEL NO. 6
CONSULTE EL CODIGO ELECTRICO NACIONAL SI DESEA OBTENER
RECOMENDACIONES ALTERNATIVAS CON RESPECTO
AL CALIBRE DEL CABLE
A-7
BUS
NEUTRO
N
CARGA
DISYUNTOR DE LA INSTALACION
ELECTRICA DEL EDIFICIO Y
SERVICIO DE PROTECCION CONTRA
CORRIENTE EXCESIVA
