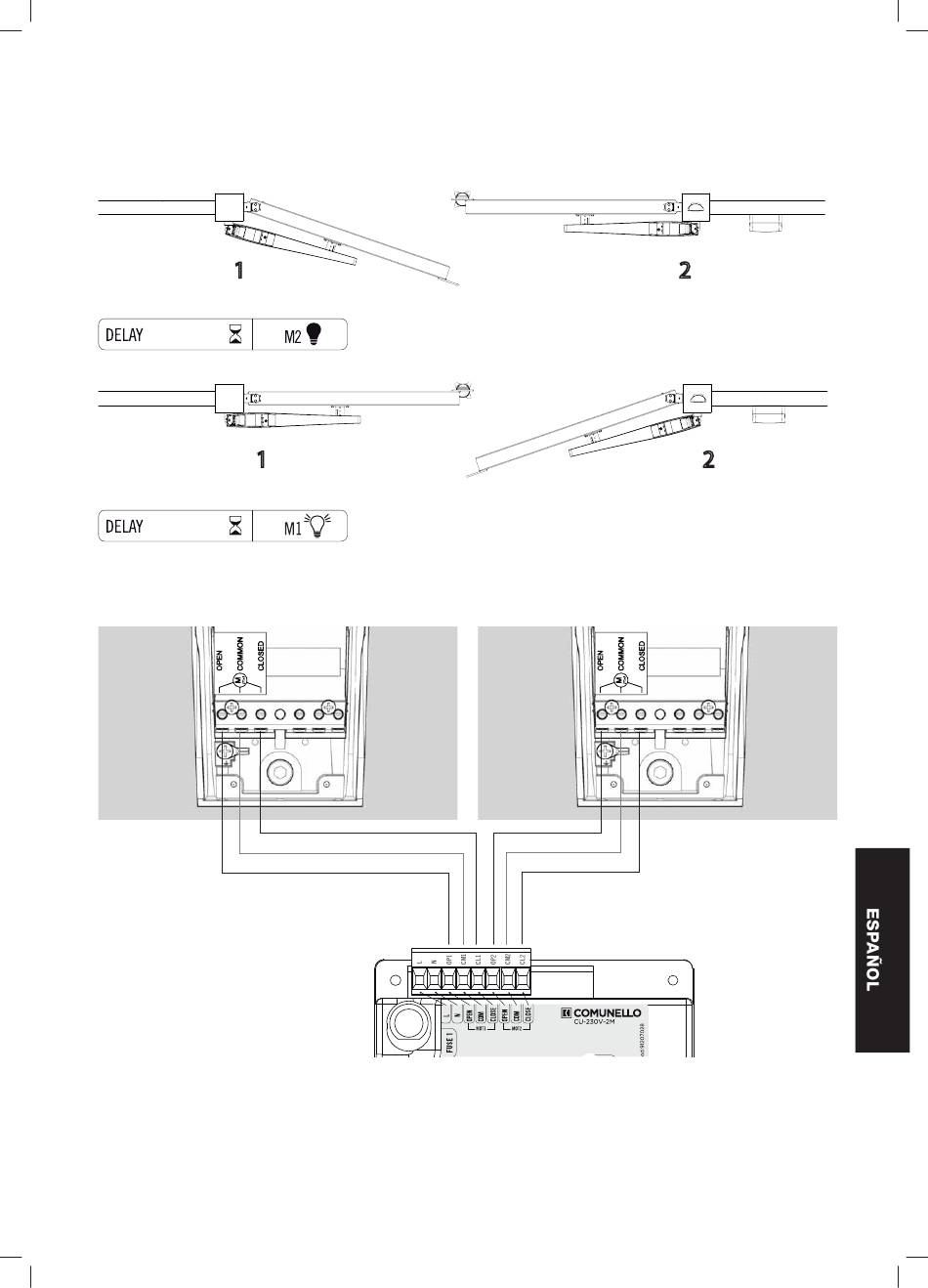

4 EJEMPLO DE CONEXIÓN DE DOS MOTORES
4.1 ABACUS - diagrama de conexión de los motores
Configuración con apertura retardada del MOTOR n°2
1
Menú principal - LED L1 DELAY, LED APAGADO = RETARDO DEL MOTOR N°2
Configuración con apertura retardada del MOTOR n°1
1
Menú principal - LED L1 DELAY, LED ENCENDIDO = RETARDO DEL MOTOR N°1
Conexión por cable de los motores al cuadro de control
OPEN / APRI
con OP1
COMMON
con CM1
CLOSED / CHIUDI
con CL1
OPEN / APRI
con OP2
COMMON
con CM2
CLOSED / CHIUDI
CN1
F1
2
2
con CL2
COMUNELLO ®Copyright 2019 - All rights reserved
71
