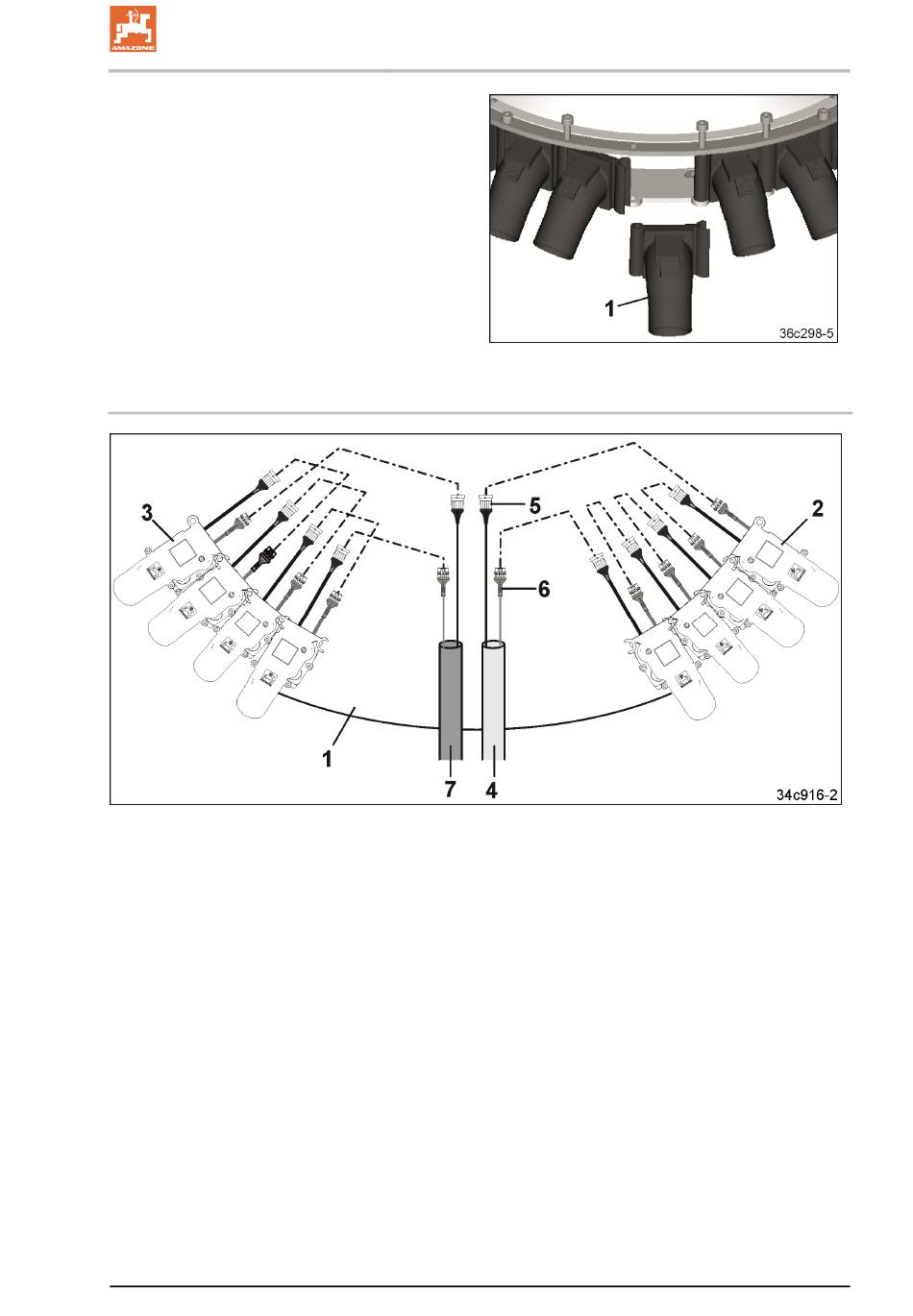

6. Retire y sustituya (Fig. 234/1) el segmento.
7. El ensamblaje se realiza siguiendo el orden
inverso al descrito.
8. Establezca las conexiones eléctricas de los
segmentos de carriles, véase el cap.
"Conectar los segmentos de carril
eléctricamente", pág. 189.
12.6.2.4 Conectar los segmentos de carril eléctricamente
Fig. 235
Se representa el cabezal distribuidor de segmentos (Fig. 235/1) con 4 segmentos de carril (Fig. 235/2)
para trazar el carril derecho del carril y 4 segmentos de carril (Fig. 235/3) para trazar el carril
izquierdo.
El cable derecho de la máquina (Fig. 235/4)
está rotulado con la inscripción "Carril derecha".
tiene un conector (Fig. 235/5) y un casquillo (Fig. 235/6). El conector posee siempre el cable más
largo.
El cable de máquina izquierdo (Fig. 235/7) está también convenientemente equipado con la
inscripción "Carril izquierda".
AD-P 30/35/4001 SPECIAL BAH0095-3 06.20
Mantenimiento y conservación
Fig. 234
189
