Conexión Eléctrica
Pasos para la conexión:

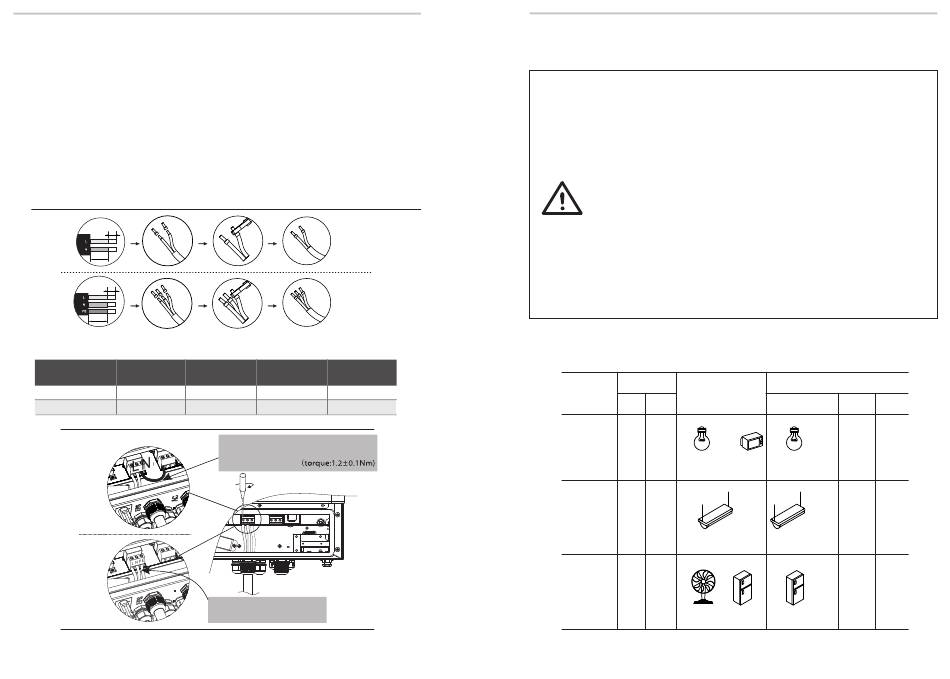

Paso 1.Hacer cables EPS.
1.1 Elija el cable apropiado (tamaño del cable: consulte la imagen a continuación).
1.2 Reserve aproximadamente 60 mm de área de sección del material conductor.
1.3 Retire 12 mm de aislamiento del extremo del cable.
1.4 Inserte los cables pelados en el terminal de CA y asegúrese de que todos los hilos
del conductor queden capturados al terminal de CA.
1.5 Comprima la cabeza del terminal de CA con una crimpadora y atornille bien la tapa
de rosca.
Paso 2. Inserte el cable EPS en el puerto EPS usando el tapón de rosca y luego asegure
el tapón de rosca. Inserte el cable F, el cable N y el cable PE (el cable PE se aplica solo a
la versión E) en los puertos correspondientes del terminal EPS y atorníllelos firmemente.
Paso1.
12mm
60mm
12mm
60mm
Tabla 5 Cable y Micro-breaker recomendados
X1-Hybrid-3.0-D
Modelo
X1-Hybrid-3.0-N
Cable EPS 5mm
25A
Breaker EPS
Paso2.
Versión I
Versión E
28
Versión I
Versión E
X1-Hybrid-4.6-D X1-Hybrid-5.0-D
X1-Hybrid-3.7-D
X1-Hybrid-3.7-N X1-Hybrid-4.6-N X1-Hybrid-5.0-N
5mm 5mm 5mm
25A 32A 32A
Nota: El cable negro(puerto I) ha
sido cableado durante la fabricación.
Nota: Conectar el cable
"PE"(protección a tierra)
en el puerto "PE"!
Requerimientos para la carga EPS
¡ADVERTENCIA!
Asegúrese de que la potencia nominal de la carga de la EPS
esté dentro del rango de la potencia de salida de la EPS; de
lo contrario el inversor se apagará con una advertencia de
"sobrecarga".
Cuando aparezca un aviso de "sobrecarga", ajuste la potencia
de la carga para asegurarse de que esté dentro del rango de
potencia de salida de la EPS, luego encienda el inversor de
nuevo.
Para cargas no lineales, asegúrese de que la potencia de act-
ivación (inrush) debe estar dentro del rango de potencia de s-
alida de la EPS.
La corriente de configuración es menor que la corriente de en-
trada de CC máxima,generalmente la capacidad y el voltaje d-
el litio y plomo/ácido tienen una disminución lineal.
La siguiente tabla muestra algunas cargas factibles comunes para su referencia
Nota: Consulte con el fabricante para conocer la carga inductiva de alta potencia.
Potencia Equipos
Tipo comunes
Inicio Nominal
Carga
X 1 X 1
Resistiva
Foco
Incandescente
Carga
X 2 X 1.5
Capacitiva
Foco
Fluorescente
Carga
X 3~5 X 2
Inductiva
Ventilador
Conexión Eléctrica
Ejemplo
Equipo Inicio Nominal
100VA 100VA
100W
(W) (W)
TV Foco
Incandescente
80VA 60VA
(W) (W)
40W
Foco
Fluorescente
450-750V A 300V A
(W) (W)
150W
Nevera Nevera
