Conexión Eléctrica
6.6 Conexión del Medidor/CT
El inversor X1-Hybird debería funcionar con un medidor o un sensor de corriente
(CT para abreviar a continuación) para monitorizar el uso de energía.Un medidor
o un CT podría entregar los datos al inversor para lograr la función del control de
exportación.
El usuario puede optar por utilizar un medidor o un CT de acuerdo uso que de al
equipo. Tenga en cuenta que es necesario utilizar una marca de medidor/CT re-
comendada por SOLAX.
Conexión al Medidor
¡Nota!
Es necesario conectar un medidor al inversor, de lo contrario, el I-
nversor se apagará con una alerta de "Fallo del medidor".
El medidor inteligente debe ser autorizado por Solax, cualquier m-
edidor de terceros o no autorizado puede
no coincidir con el inversor. Solax no asumirá la responsabilidad
si el medidor funciona adecuadamente.

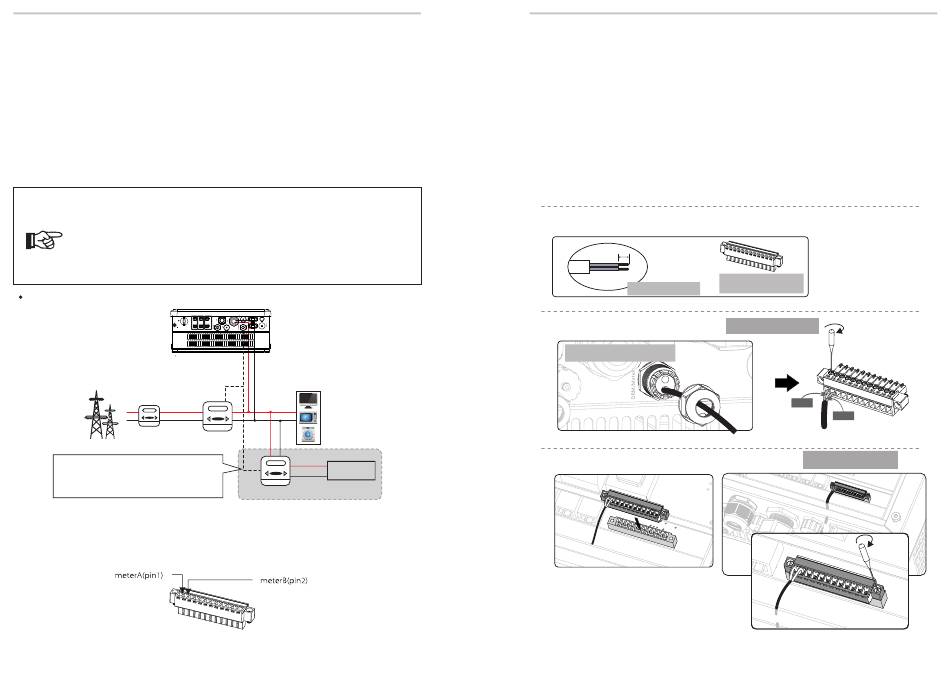

Diagrama de conexión del medidor
ON +
OFF
-
I
Red
Medidor de una
Eléctrica
sola fase
L
N
Medidor eléctrico
de Casa
Si el usuario tiene otro generador en casa y quiere
monitorear ambos, el inversor X1-Hybrid proporciona
una función de comunicación para monitorear el otro
dispositivo generador instalandootro medidor 2.
Para más referencias, comuníquese con SOLAX.
Definición de Pines del medidor
La interfaz de comunicación entre el inversor y el medidor es RS485 usa dos c-
ables.Nota: Asegúrese de que el medidor A y el medidor B estén conectados al
puerto RS485A y RS485B en el medidor
34
B C
+ +
PV1 PV2 BAT
- -
Carga
Medidor
Otro
Generador
Medidor 2
Pasos de conexión del medidor
Paso1.Prepare un conector y dos cables de comunicación.
Paso2. Desatornille la tuerca del conector del medidor e inserte dos cables de c-
omunicación a través de él.
Paso3. Pele el aislamiento de los cables de comunicación , luego inserte un lado de
cables en los orificios pin1 y pin2 del terminal positivo de 8 pines que se puede
encontrar en el paquete de accesorios. Y luego atorníllelos con fuerza..
Paso4. Inserte el terminal "macho" en el bloque "hembra" correspondiente dentro
del inversor. Y luego atorníllelo con fuerza.
Paso1.
10.0mm
conductor
Cable de Comunicación
Paso3.
Puerto del Medidor/DRM
Paso4.
Conexión Eléctrica
Paso2.
Terminal de 12 pins
(En accesorios del paquete)
Torque:0.2±0.1Nm
485A
485B
Torque:0.4±0.1Nm
35
