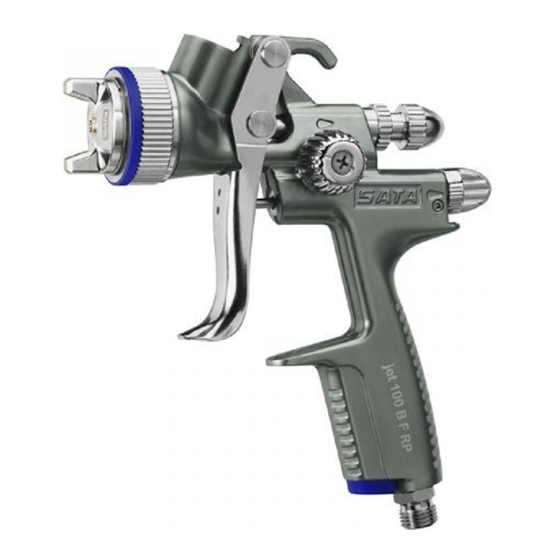

Página 1 SATAjet 100 B F RP/HVLP SATAjet 100 B P Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití | Betjeningsvejledning | Kasutusjuhend | Operating Inst- ructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso | Naudo- jimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruks-...
Página 2 Index [DE | A] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........25 [CN] 使用说明书 | 中文 ................. 49 [CZ] Návod k použití | česky ..............65 [DK] Betjeningsvejledning | dansk ............85 [EE] Kasutusjuhend | eesti ..............105 [EN] Operating Instruction | english ............
Página 5: Tabla De Contenido
1. Allgemeine Informationen 1.1. Einleitung Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb der SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, im Folgenden Lackierpistole genannt. Ebenso werden Inbetriebnahme, War- tung und Instandhaltung, Pflege und Lagerung sowie Störungsbehebung beschrieben.
Página 6: Gewährleistung Und Haftung
1.4. Zubehör, Ersatz- und Verschleißteile Grundsätzlich sind nur Original- Zubehör, Ersatz- und Verschleißteile von SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden, sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver- wendung nicht freigegebener Zubehör, Ersatz- und Verschleißteile ent- standen sind, übernimmt SATA keinerlei Haftung.
Página 7: Verwendung In Explosionsgefährdeten Bereichen
Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P 2.3. Verwendung in explosionsgefährdeten Bereichen Warnung! Explosionsgefahr! Lebensgefahr durch explodierende Lackierpistole Durch Verwendung der Lackierpistole in explosionsgefährdeten Berei- chen der Ex-Zone 0 kann es zur Explosion kommen. → Die Lackierpistole niemals in explosionsgefährdeten Bereichen der Ex-Zone 0 bringen.
Página 8: Bestimmungsgemäße Verwendung
■ Die Lackierpistole darf nur innerhalb der auf dem Typenschild angege- benen Parameter betrieben werden. Angeschlossene Komponenten ■ Ausschließlich SATA Original- Zubehör- und Ersatzteile verwenden. ■ Die angeschlossenen Schläuche und Leitungen müssen den beim Betrieb zu erwartenden thermischen, chemischen und mechanischen Beanspruchungen sicher Stand halten.
Página 9: Lieferumfang
[1-15] Lacksieb (nicht sichtbar) [1-7] Druckluftanschluss G ¼ „ [1-16] Fließbecher [1-8] (Außengewinde) [1-17] Fließbecher-Deckel [1-9] ColorCode-System (CCS) 6.1. Luftmikrometer SATA adam 2 (siehe Druckmessung am [3-1] [3-4] Kapitel 14) Druckluftnetz [3-2] Separates Manometer mit Regeleinrichtung (siehe Kapitel 14) Separates Manometer ohne...
Página 10: Technische Daten
Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P 7. Technische Daten Pistoleneingangsdruck Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Einsatzbereich) HVLP Operating range 2,0 bar 29 psi (Einsatzbereich) Compliant > 2,0 bar (Düsen- >...
Página 11: Betrieb
9 mm verwenden (# 53090). Vorsicht! Schäden durch verschmutzte Druckluft Das Verwenden von verschmutzter Druckluft kann zu Fehlfunktionen führen. → Saubere Druckluft verwenden. Zum Beispiel durch SATA filter 100 (# 148247) außerhalb der Lackierkabine oder SATA filter 484 (# 92320) innerhalb der Lackierkabine. Vor jedem Einsatz folgende Punkte beachten / prüfen, um ein sicheres Arbeiten mit der Lackierpistole zu gewährleisten: ■...
Página 12 ■ Schraubdeckel auf Fließbecher schrauben. Anpassen des Pistoleninnendrucks Hinweis! Bei den Einstellmöglichkeiten [3-2], [3-3] und [3-4] muss der Luft- mikrometer [1-5] voll geöffnet sein (senkrechte Stellung). Hinweis! Am genauesten kann der Pistoleninnendruck mit SATA adam 2 einge- stellt werden [3-1].
Página 13 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Hinweis! Wird der erforderliche Pistoleneingangsdruck nicht erreicht, muss am Druckluftnetz der Druck erhöht werden. Ein zu hoher Eingangsluftdruck führt zu hohen Abzugskräften. ■ Abzugsbügel [1-11] voll abziehen. ■ Pistoleneingangsdruck gemäß einer der folgenden Einstellmöglich- keiten [3-1], [3-2], [3-3] bis [3-4] einstellen.
Página 14: Wartung Und Instandhaltung
Bei Montagearbeiten am Düsensatz besteht durch scharfe Kanten Ver- letzungsgefahr. → Arbeitshandschuhe tragen. → SATA Ausziehwerkzeug immer vom Körper abgewandt verwenden. Das folgende Kapitel beschreibt die Wartung und Instandhaltung der Lackierpistole. Wartungs- und Instandhaltungsarbeiten dürfen nur von geschultem Fachpersonal durchgeführt werden.
Página 15 Nach dem Einbau Materialmenge gemäß Kapitel 8.2 einstellen. 9.2. Luftverteilerring ersetzen Hinweis! Nach der Demontage des Luftverteilerrings Dichtfläche in der Lackier- pistole prüfen. Bei Beschädigungen wenden Sie sich an die SATA Kun- dendienstabteilung (Anschrift siehe Kapitel 16). Luftverteilerring demontieren ■ Düsensatz demontieren (siehe Kapitel 9.1). ■ Luftverteilerring mit SATA Ausziehwerkzeug [8-1] herausziehen.
Página 16 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P ■ Dichtfläche [8-2] auf Verunreinigungen prüfen, bei Bedarf reinigen. Luftverteilerring montieren ■ Luftverteilerring einsetzen. Der Zapfen [8-3] des Luftverteilerrings muss dabei entsprechend ausgerichtet sein. ■ Luftverteilerring gleichmäßig einpressen. ■ Düsensatz montieren (siehe Kapitel 9.1). Nach dem Einbau Materialmenge gemäß...
Página 17 Luftkolben, Luftkolbenfeder und Luftmikrometer montieren ■ Luftkolbenstange [10-3] lagerichtig einsetzen. ■ Luftkolben mit Luftkolbenfeder [10-5] sowie Luftmikrometer [10-4] mit SATA-Pistolenfett (# 48173) einfetten und einsetzen. ■ Luftmikrometer [10-4] in Pistolenkörper eindrücken. ■ Arretierschraube [10-1] in Pistolenkörper einschrauben. Nach dem Einbau Materialmenge gemäß Kapitel 8.2 einstellen.
Página 18: Pflege Und Lagerung
Einstellung des Spritzstrahls nicht mehr mög- lich ist. Spindel demontieren ■ Senkschraube [11-2] herausdrehen. ■ Rändelknopf [11-3] abziehen. ■ Spindel [11-4] mit SATA Universalschlüssel aus Pistolenkörper schrau- ben. Spindel montieren ■ Spindel [11-4] mit SATA Universalschlüssel in Pistolenkörper ein- schrauben.
Página 19: Störungen
Verunreinigte Bohrungen keinesfalls mit unsachgemäßen Gegenstän- den reinigen. Schon geringste Beschädigungen beeinflussen das Spritz- bild. → SATA-Düsenreinigungsnadeln (# 62174) bzw. (# 9894) verwenden. Hinweis! In seltenen Fällen kann es sein, dass einige Teile der Lackierpistole demontiert werden müssen, um diese gründlich zu reinigen. Wird eine Demontage notwendig, sollte sich dies nur auf die Bauteile beschrän-...
Página 20 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Störung Ursache Abhilfe Luftblasen im Fließ- Luftdüse lose. Luftdüse handfest an- becher. ziehen. Zwischenraum zwi- Luftkreis reinigen. schen Luftdüse und Reinigungshinweise Farbdüse („Luftkreis“) beachten (siehe Kapi- verschmutzt. tel 10). Düsensatz ver- Düsensatz reinigen.
Página 21 Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P Störung Ursache Abhilfe Rund- / Breitstrahl- Rund- / Breitstrahl- Rund- / Breitstrahl- regulierung nicht regulierung wurde regulierung mit Univer- drehbar. gegen Uhrzeigersinn salschlüssel heraus- zu stark in die Begren- schrauben und gangbar zung gedreht;...
Página 22: Entsorgung
Schäden für die Umwelt zu vermeiden, Reste des Spritzmediums und Trennmittel getrennt von der Lackierpistole sachgerecht entsorgen. Die örtlichen Vorschriften beachten! 13. Kundendienst Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem SATA Händler. 14. Zubehör Art. Nr. Benennung Anzahl...
Página 23: Ersatzteile
1 Set 133934 Dichtung für Spindel Rund- / Breitstrahlregulierung 3 St. 133942 Dichtungshalter (luftseitig) 1 St. 133959 Farbnadel- und Luftkolbenfeder 3 St. 133967 Arretierschraube für SATA Luftmikrometer 3 St. 133983 Luftanschluss 1 St. 133991 Luftkolbenkopf 3 St. 139188 Materialmengenregulierung mit Gegenmutter 1 St.
Página 24: Eu Konformitätserklärung
Betriebsanleitung SATAjet 100 B F (RP / HVLP), B P 16. EU Konformitätserklärung Die aktuell gültige Konformitätserklärung finden Sie unter: www.sata.com/downloads...
Página 25: Обща Информация
1.1. Увод Това упътване за работа съдържа важна информация за употребата на SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, нари- чан по-долу пистолет за боядисване. Освен това са описани пускът в...
Página 26: Изисквания Към Персонала
По принцип трябва да се използват само оригинални принадлежнос- ти, резервни и износващи се части от SATA. Принадлежности, които не са доставени то SATA, не са изпитвани и не са разрешени. SATA не носи отговорност за щети, които са причинени от неразрешени...
Página 27: Лични Предпазни Средства
Упътване за работа SATAjet 100 B F (RP / HVLP), B P 2.2. Лични предпазни средства При употреба на пистолета за боядисване, както и при почистване и поддръжка, винаги използвайте разрешени средства за защита на дихателната система и очите, както и антифони, подходящи предпаз- ни...
Página 28 ■ Пистолетът за боядисване трябва да бъде експлоатиран само в рамките на указаните върху фабричната табелка параметри. Свързани компоненти ■ Използвайте само оригинални принадлежности и резервни части от SATA. ■ Свързаните маркучи и тръбопроводи трябва да бъдат поддържани при експлоатацията в термично, химическо и механично безупреч- но състояние.
Página 29 Упътване за работа SATAjet 100 B F (RP / HVLP), B P ства. ■ Спазвайте местните разпоредби за безопасност, предотвратяване на злополуки, охрана на труда и защита на околната среда. ■ Спазвайте разпоредбите за предотвратяване на злополуки. 3. Целесъобразна употреба Пистолетът...
Página 30 [1-15] Филтър за лака (не се [1-12] Комплкект дюзи с вижда) въздушна дюза, дюза за [1-16] Резервоар [1-17] Капак на резервоара 6.1. Въздушен микрометър SATA adam 2 (виж Отделен манометър без [3-5] [3-7] глава 14) регулиращо устройство Отделен манометър с...
Página 31 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Входно налягане на пистолета Operating range HVLP 2,0 bar 29 psi (област на прило- жение) "Compliant" > 2,0 бара > 29 фунта (вътрешно наля- на кв. инч гане на дюзата > (вътрешно...
Página 32 Използването на замърсен сгъстен въздух може да причини непра- вилно функциониране → Използвайте чист сгъстен въздух. Например през филтър SАТА 100 (# 148247) извън кабината за боядисване или филтър SATA 484 (# 92320) в кабината за боядисване. Преди всяка употреба обръщайте внимание на / проверявайте след- ните...
Página 33: Режим На Регулиране
Упътване за работа SATAjet 100 B F (RP / HVLP), B P ■ Затягане на всички винтове [2-1], [2-2], [2-3], [2-4] и [2-5]. Евент. затегнете винтовете. ■ Дюза за боя [2-2] затегната с момент на затягане от 14 Nm [7-5]. ■...
Página 34 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Указание! Най-точно вътрешното налягане на пистолета може да бъде на- строено със SATA adam 2 [3-1]. Указание! Ако необходимото входно налягане на пистолета не е достигнато, налягането трябва да бъде повишено от мрежата за сгъстен въз- дух.
Página 35 Упътване за работа SATAjet 100 B F (RP / HVLP), B P ■ Завъртане надясно [5-2] – кръгла струя ■ Завъртане наляво [5-1] – широка струя Стартиране на процеса на лакиране ■ Заемете разстояние на пръскане (виж глава 7). ■ Издърпайте докрай спусъка [6-2] и насочете пистолета за боядис- ване...
Página 36 Опасност от нараняване поради остри ръбове При монтажни работи по комплекта дюзи съществува опасност от нараняване от остри ръбове. → Носете работни ръкавици. → Използвайте изтеглящия инструмент SATA винаги настрана от тялото си. Следната глава описва техническото обслужване и поддържането в изправност на...
Página 37 Указание! След демонтажа на въздушния разпределител проверете уплът- нителната повърхност в пистолета за боядисване. При повреди се обърнете към отдела за обслужване на клиента на SATA (за адреса виж глава 16). Демонтиране на въздушния разпределителен пръстен ■ Демонтирайте комплекта дюзи (виж глава 9.1).
Página 38 Упътване за работа SATAjet 100 B F (RP / HVLP), B P ■ Отвинтете контрагайката [1-4] . ■ Отвинтете винта за регулиране [1-3] с контрагайката от тялото на пистолета. ■ Снемете пружината и иглата за боя [9-1]. ■ Демонтирайте спусъка [9-2]. ■...
Página 39 ■ Гресирайте въздушното бутало с пружината на въздушното бутало [10-5], както и въздушния микрометър [10-4] с пистолетна грес SATA (# 48173) и ги поставете. ■ Притиснете въздушния микрометър [10-4] в тялото на пистолета. ■ Завинтете фиксиращия винт [10-1] в тялото на пистолета.
Página 40 Демонтиране на шпиндела ■ Отвинтете винта със скрита глава [11-2]. ■ Издърпайте бутона с накатка [11-3]. ■ Отвинтете шпиндела [11-4] с универсален ключ SATA от тялото на пистолета. Монтиране на шпиндела ■ Завинтете шпиндела [11-4] с универсален ключ SATA в тялото на...
Página 41 Не почиствайте в никакъв случай замърсените отвори с неподходя- щи предмети. Даже и най-малките повреди влошават рисунъка на пръскане. → Използвайте игли за почистване на дюзи SATA (# 62174) респ. (# 9894). Указание! В редки случаи може да се наложи демонтиране на някои части на...
Página 42 Описаните по-долу неизправности трябва да се отстраняват само от обучен специализиран персонал. Ако една неизправност не може да бъде отстранена с описаните по-долу мерки за отстраняване, изпратете пистолета за боядисване на отдела за обслужване на клиенти на SATA (за адреса виж гла- ва 16). Повреда Причина...
Página 43 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Повреда Причина Отстраняване Шарката на разпръс- Отвори на въздуш- Почистете въздуш- кване е прекалено ната дюза покрити ната дюза. Обърнете малка, под ъгъл, с лак. внимание на указа- едностранна...
Página 44 Упътване за работа SATAjet 100 B F (RP / HVLP), B P Повреда Причина Отстраняване Материалът образу- Пулверизиращ Затегнете, почистете ва балончета в гра- въздух постъпва или сменете частите. витачната чаша. по канала за боя в гравитачната чаша. Дюзата за боя не е достатъчно...
Página 45 Брой жен Nr. Нипел за бързо свързване G1/4 IG 5 бр. 6981 Въздушен микрометър 0 – 845 с манометър 1 бр. 27771 Почистващ комплект SATA 1 ком- 64030 плект Въздушен маркуч 1 бр. 53090 Грес за високо натоварване 1 бр.
Página 46 Държач за уплътнение (от страна на въздуха) 1 бр. 133942 Пружина за игла за боя и за въздушно бутало 3 бр. 133959 Фиксиращ винт за въздушен микрометър SATA 3 бр. 133967 Въздушно захранване 1 бр. 133983 Глава на буталото за налягане на въздуха...
Página 47: Ео - Декларация За Съответствие
Упътване за работа SATAjet 100 B F (RP / HVLP), B P Съдържат се в комплекта уплътнения (# 183780)  16. ЕО - Декларация за съответствие Валидната в момента декларация за съответствие можете да намерите на: www.sata.com/downloads...
Página 49 16. 欧盟一致性声明 .....64 首先请阅读！在调试和运行前，需认真通读本使用说明书。注意安全指示及危险指示！请将本使用说明书以及喷枪使用说明书始终妥善放在产品附近或任何人可随手取得的位置！ 1. 一般信息 1.1. 导言本使用说明书包含 SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P 的重要使用信息，以下简称喷枪。同时对调试、保养和维护、护理和存储以及故障排除进行了说明。 1.2. 目标群本操作说明书适用于 ■ 从事涂装和喷漆工作的人员 ■ 工业和手工业企业内受过培训的喷漆作业人员。 1.3. 事故防范...
Página 50 使用说明书 SATAjet 100 B F (RP / HVLP), B P 在以下情况下，SATA 不承担责任 ■ 不遵守本使用说明书。 ■ 未按产品预期用途使用产品。 ■ 聘用未经培训的人员。 ■ 未穿戴个人防护设备。 ■ 未使用原装配件、备件和易损件 ■ 擅自改装或进行技术性改造。 ■ 自然损耗 / 磨损 ■ 使用时产品受到非典型的冲击和撞击。 ■ 安装和拆卸 ■ 用硬物工具或研磨物料清洁液晶数字显示屏 2. 安全说明阅读并遵守下面列出的所有提示。不遵守或错误遵守提示，可能导致功能故障或者造成重伤甚至死亡。 2.1. 对人员的要求...
Página 51 确，并在必要时进行维修。工作物料 ■ 禁止使用酸性或碱性喷射介质。 ■ 禁止使用含有卤代烃、汽油、煤油、除草剂、杀虫剂和放射性物质的溶剂。卤代烃溶剂可能会导致爆炸性或腐蚀性化合反应。 ■ 禁止使用含有大颗粒、尖锐且具有研磨性颜料的侵蚀性材料。其中包括例如各种类型的粘合剂、接触型和分散型胶粘剂、氯化橡胶、膏状材料和填加粗纤维的颜料。 ■ 仅可按照加工所需的必要量将溶剂、颜料、漆或其它危险性喷射介质放置到喷枪周围。在作业完成后需将这些物质按照规定放入储存室。运行参数 ■ 喷枪仅可在铭牌所示参数下运行。已连接的部件 ■ 仅可使用 SATA 原装配件和备件。 ■ 所连接的软管和管道必须能够在使用时安全承受预期的热负荷、化学负荷和机械应力。 ■ 处于压力下的软管可能在松开时由于甩鞭式移动而造成损伤。在松开软管前，始终使软管完全排气。清洁 ■ 禁止使用含有酸或碱的清洁介质对喷枪进行清洁。 ■ 禁止使用卤代烃基清洁介质。使用地点 ■ 禁止在例如明火、点燃的香烟等点火源附近区域或非防爆电气设备周围使用喷枪。 ■ 仅可在通风良好的空间内使用喷枪。一般...
Página 52 [1-15] 油漆滤网 (不可见) [1-7] 压缩空气接口 G ¼ „ （外螺 [1-16] 重力式上壶 [1-8] 纹） [1-17] 上壶壶盖颜色辨别系统 (CCS) [1-9] 6.1. 气压调节旋钮 SATA adam 2 （参见第 14 [3-11] 不带调节装置的单独气压计 [3-9] 章）（参见第 14 章） [3-10] 带调节装置的单独气压计（ [3-12] 压缩空气网络上的压力测量参见第 14 章） 7. 技术参数喷枪入口压力...
Página 53 使用说明书 SATAjet 100 B F (RP / HVLP), B P 喷枪入口压力 Operating range HVLP 2,0 bar 29 psi （应用范围） "Compliant" > 2.0 bar（喷嘴内 > 29 psi（喷嘴内压 > 0.7 bar）压 > 10 psi）符合意大利伦巴第 < 2.5 bar，喷嘴内 < 35 psi（喷嘴内法规...
Página 54 注意！脏污的压缩空气导致损坏使用脏污的压缩空气会造成功能故障。 → 使用干净的压缩空气。例如在喷漆室外部使用 SATA filter 100 (# 148247) 或在喷漆室内部使用 SATA filter 484 (# 92320)。每次使用前注意 / 检查以下各项，这样可以保证安全操作喷枪： ■ 所有螺栓 [2-1]、[2-2]、[2-3]、[2-4] 和 [2-5] 的紧固。必要时将螺栓拧紧。 ■ 使用 14 Nm 拧紧力矩 [7-5] 将颜料喷嘴 [2-2] 拧紧。 ■ 将止动螺钉 [10-1] 拧紧。...
Página 55 ■ 灌装上壶（最多至上边缘下方 20 mm 处）。 ■ 将螺旋盖旋入上壶。调整喷枪内压注意！对于设置方法 [3-2]、[3-3] 和 [3-4]，必须将空气测微计 [1-5] 完全打开（垂直位置）。注意！使用 SATA adam 2 可对喷枪内压进行最为准确的调节 [3-1]。注意！如果未达到必需的喷枪输入压力，则须提高压缩空气网络上的压力。输入气压过高将导致拔出力过大。 ■ 将扳机 [1-11] 拉到底。 ■ 按照以下设置方法 [3-1]、[3-2]、[3-3] 至 [3-4] 调整喷枪内压。注意最大喷枪内压（参见第 7 章）。 ■ 将扳机放回起始位置。...
Página 56 ■ 将扳机拉到底 [6-2] 并使喷枪与喷涂表面 [6-1] 呈 90°。 ■ 确保喷射空气输送和涂料供给。 ■ 向后拉动扳机 [1-11] 开始涂装过程。必要时可重新调整涂料量和喷幅。结束涂装过程 ■ 将扳机 [1-11] 放回起始位置。 ■ 涂装过程结束后，断开喷涂空气，清空上壶 [1-16]。注意护理和存储提示（参见第 10 章）。 9. 保养和维护警告! 自己松动的部件或漏出的涂料导致受伤危险。在连接压缩空气网络的情况下进行保养作业时，可能出现意外的部件松动和涂料泄漏。 → 进行一切保养作业前，将喷枪从压缩空气网络上断开。警告! 锋利边缘导致受伤危险在喷嘴套件上进行安装作业时，锋利边缘可能导致受伤危险。 → 穿戴防护手套。 → 使用 SATA 拉出工具时始终避开身体部位。以下章节描述了...
Página 57 拧紧。 ■ 将风帽 [7-4] 旋到枪体上。 ■ 安装颜料针和弹簧 [7-6]。 ■ 将调节螺栓 [1-3] 和锁紧螺母 [1-4] 拧到枪体上。安装后按照第 8.2 章对涂料量进行设置。 9.2. 更换空气分配环注意！拆下空气分配环后，检查喷枪内的密封面。如出现损坏，请您联系 SATA 客户服务部（地址参见第 16 章）。拆卸空气分配环 ■ 拆卸喷嘴套件（参见第 9.1 章）。 ■ 使用 SATA 拉出工具 [8-1] 将空气分配环拉出。 ■ 检查密封面 [8-2] 是否脏污，必要时进行清洁。...
Página 58 使用说明书 SATAjet 100 B F (RP / HVLP), B P 安装空气分配环 ■ 放入空气分配环。此时必须相应对准空气分配环的销塞 [8-3]。 ■ 均匀压入空气分配环。 ■ 安装喷嘴套件（参见第 9.1 章）。安装后按照第 8.2 章对涂料量进行设置。 9.3. 更换颜料针密封件如果在自动紧压颜料针套装上有涂料溢出，则需进行更换。拆卸颜料针密封件 ■ 松开锁紧螺母 [1-4] 。 ■ 将调节螺栓 [1-3] 连带锁紧螺母一起从枪体上拧下。 ■ 取下弹簧和颜料针 [9-1]。 ■ 拆下扳机 [9-2]。 ■...
Página 59 使用说明书 SATAjet 100 B F (RP / HVLP), B P ■ 使用 SATA 喷枪专用润滑脂 (# 48173) 对空气活塞连同空气活塞弹簧 [10-5] 以及空气测微计 [10-4] 进行润滑并装入。 ■ 将空气测微计 [10-4] 压入枪体。 ■ 将止动螺钉 [10-1] 拧入枪体。安装后按照第 8.2 章对涂料量进行设置。 9.5. 更换自紧密封件（空气端）如果空气从扳机下方溢出，则必须进行更换。拆卸自紧密封件 ■ 松开锁紧螺母 [1-4] 。...
Página 60 → 使用 pH 值为 6 – 8 的中性清洁介质。 → 不得使用酸、碱、腐蚀剂、不合适的再生剂或其它侵蚀性清洁介质。注意！清洁不当导致财产损失将喷枪浸泡在溶剂或清洁剂中、或者使用超声波设备清洁喷枪均可能造成喷枪的损坏。 → 不可将喷枪放入溶剂或清洁剂中。 → 不可将喷枪放到超声波设备中清洁。 → 仅可使用由 SATA 推荐的清洗机。错误的清洁工具导致物资损失请勿使用不符合要求的物品清洗脏污的孔。即使最轻微的损坏也会影响喷雾形状。 → 请使用 SATA 喷嘴清洁针 (# 62174) 或 (# 9894)。注意！在个别情况下可能需要拆卸喷枪的某些部件，以便对其进行彻底清洁。如果必须进行拆卸，则仅限于运行时接触涂料的部件。 ■ 使用稀释液彻底冲洗枪。 ■ 使用毛笔或毛刷清洁风帽。 ■ 在活动部件上涂抹少许喷枪润滑脂。...
Página 61 使用说明书 SATAjet 100 B F (RP / HVLP), B P 11. 故障下述故障只能由经过培训的专业人员予以排除。如果故障无法通过下述补救措施得到排除，请将喷枪寄到 SATA 客户服务部（地址见第 16 章）。故障原因矫正措施喷幅不稳定（震颤 / 喷颜料喷嘴未拧紧。使用万用扳手拧紧颜料溅）或上壶中出现气喷嘴。泡。空气分配环损坏或脏更换空气分配环（参见污。第 9.2 章）。上壶中出现气泡。风帽松动。手动拧紧风帽。风帽和颜料喷嘴之间...
Página 62 使用说明书 SATAjet 100 B F (RP / HVLP), B P 故障原因矫正措施圆形 / 扇形喷幅调节器圆形 / 扇形喷幅调节器使用万用扳手旋开圆无法旋转。在逆时针方向上旋拧过形 / 扇形喷幅调节器使紧；主轴在喷枪螺纹中其能够自由活动，或者松动。全部更换（参见第 9.6 章）。喷枪无法断开空气。空气活塞座脏污。清洁空气活塞座。注意清洁注意事项（参见第 10 章）。空气活塞磨损。更换空气活塞和空气活塞套件（参见第...
Página 63 使用说明书 SATAjet 100 B F (RP / HVLP), B P 12. 废物处理对完全排空的喷枪按照可回收原料进行废弃处理。为避免破坏环境，请将喷枪残余的喷射介质和分离介质正确地分开处理。遵守当地的规定！ 13. 售后服务您的SATA 经销商可为您提供配件、备件和技术支持。 14. 辅助产品订货号产品描述数量快速接头 G1/4 IG 5 支 6981 空气测微计 0 – 845 带气压计 1 只 27771 SATA 清洁套装 1 组...
Página 64 使用说明书 SATAjet 100 B F (RP / HVLP), B P 订货号产品描述数量 SATA 空气测微计用止动螺钉 3 只 133967 空气连接 1 只 133983 空气阀门头 3 只 133991 带锁紧螺母的涂料流量调节旋钮 1 只 139188 气压调节旋钮 1 只 139964 滚花按扭和螺钉 1 只 140574 颜料喷嘴密封元件 5 支...
Página 65: Všeobecné Informace
Nejdříve si přečtěte: Před uvedením provozu a provozem si pečlivě přečtete celý tento návod k použití. Dodržujte bezpečnostní pokyny a varování! Tento návod k použití a rovněž návod k použití stříkací pistole mějte vždy u výrobku nebo na místě kdykoliv dostupném pro každého! 1. Všeobecné informace 1.1. Úvod Tento návod k použití obsahuje důležité informace pro provoz pistole SA- TAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, dále jen stří- kací pistole. Rovněž je zde popsáno uvedení do provozu, údržba, péče a uskladnění a odstranění poruch. 1.2. Cílová skupina Tento návod k použití je určen ■ odborníkům malířského a lakýrnického řemesla. ■ vyškolenému personálu pro lakýrnické práce v průmyslových podnicích a řemeslné výrobě. 1.3. Prevence úrazů Je zásadně nutné dodržovat všeobecné i národní bezpečnostní předpisy a bezpečnostní pokyny platné v příslušné dílně a příslušném podniku. 1.4. Příslušenství, náhradní a rychle opotřebitelné díly Vždy je nutno používat pouze originální příslušenství, náhradní a rychle opotřebitelné díly SATA. Díly příslušenství, které nebyly dodané firmou SATA, nejsou atestovány a schváleny. Za škody způsobené použitím neschváleného příslušenství, náhradních a rychle opotřebitelných dílů...
Página 66: Bezpečnostní Pokyny
Návod k použití SATAjet 100 B F (RP / HVLP), B P nenese firma SATA žádnou odpovědnost. 1.5. Poskytnutí záruky a ručení Platí všeobecné obchodní podmínky SATA a případné další smluvní do- hody, jakož i příslušné platné zákony. Společnost SATA nenese odpovědnost ■ nedodržení návodu k použití ■ používání výrobku v rozporu se stanoveným účelem použití ■ používání ze strany nezaškoleného personálu ■ nepoužívání osobního ochranného vybavení ■ Nepoužití originálního příslušenství, náhradních a rychle opotřebitel- ných dílů ■ svévolných přestavbách nebo technických úpravách ■ Přirozené opotřebení / opotřebení ■ namáhání úderem netypickém pro dané použití ■ montážních a demontážních pracích ■ Čištění displeje špičatými, ostrými nebo drsnými předměty 2. Bezpečnostní pokyny Přečtěte si všechny níže uvedené pokyny a dodržujte je. Nedodržování...
Página 67 Návod k použití SATAjet 100 B F (RP / HVLP), B P Varování! Nebezpečí výbuchu! Použití stříkací pistole v prostředí s nebezpečím výbuchu v zóně 0 může způsobit výbuch. → Stříkací pistoli nikdy nedávejte do prostředí s nebezpečím výbuchu zóny 0. Lakovací pistole je schválena pro použití / uložení v prostorech s nebez- pečím výbuchu zóny 1 a 2. Je třeba dbát na označení produktu. 2.4. Bezpečnostní pokyny Technický stav ■ Stříkací pistoli nikdy neuvádějte do provozu, pokud je poškozená či na ní chybí součástky. ■ Stříkací pistoli v případě poškození ihned vypněte, odpojte od přívodu stlačeného vzduchu a zcela odvzdušněte. ■ Stříkací pistoli nikdy svévolně nepřestavujte a neprovádějte technické změny. ■ Před každým použitím zkontrolujte stříkací pistoli se všemi připojenými komponentami z hlediska poškození a těsnosti a podle potřeby proveď- te opravu. Pracovní...
Página 68: Používání Podle Určení
Návod k použití SATAjet 100 B F (RP / HVLP), B P ■ Stříkací pistole může být provozována pouze v rámci parametrů uvede- ných na typovém štítku. Připojené součásti ■ Používejte pouze originální příslušenství a náhradní díly SATA. ■ Připojené hadice a vedení musí při provozu bezpečně odolat teplotní- mu, chemickému a mechanickému zatížení. ■ Uvolněné hadice, které jsou pod tlakem, mohou v důsledku házivých pohybů způsobit zranění. Před povolením hadice vždy zcela odvzduš- něte. Čištění ■ K čištění stříkací pistole nikdy nepoužívejte čisticí prostředky obsahující kyseliny nebo louhy. ■ Nikdy nepoužívejte čisticí prostředky na bázi halogenovaných uhlovo- díků. Místo použití ■ Stříkací pistoli nikdy nepoužívejte u zdrojů vznícení, jako je otevřený oheň, hořící cigarety nebo elektrická zařízení nechráněná před výbu- chem. ■ Stříkací pistoli používejte pouze v dobře větraných prostorách. Všeobecné údaje ■ Stříkací pistolí nikdy nemiřte na osoby. ■ Dodržujte místní bezpečnostní předpisy, předpisy pro prevenci úrazů, předpisy bezpečnosti práce a předpisy o ochraně životního prostředí. ■ Dodržujte předpisy pro prevenci úrazů. 3. Používání podle určení...
Página 69: Složení
[1-4] množství materiálu barvu (není viditelná) [1-5] Vzduchový mikrometr [1-13] Přípojka lakovací pistole s Aretační šroub [1-6] vzduchového mikrometru [1-14] Přípojka nádobky na Vzduchový píst (není kapalinu s QCC [1-7] viditelný) [1-15] Sítko na lak (není viditelné) [1-8] Přívod stlačeného vzduchu [1-16] Nádobka na kapalinu G ¼ „ (vnější závit) [1-17] Víko nádobky na kapalinu 6.1. Vzduchový mikrometr [3-13] SATA adam 2 (viz kapitolu 14) [3-14] Samostatný manometr s regulací (viz kapitolu 14) [3-15] Samostatný manometr bez regulace (viz kapitolu 14) [3-16] Měření tlaku v síti stlačeného vzduchu...
Página 70: Technické Údaje
Návod k použití SATAjet 100 B F (RP / HVLP), B P 7. Technické údaje...
Página 71 Návod k použití SATAjet 100 B F (RP / HVLP), B P Tlak na vstupu pistole Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (použitelnost) HVLP Operating range 2,0 bar 29 psi (použitelnost) "Compliant" > 2,0 bary (vnitřní > 29 psi (vnitřní tlak v trysce > 0,7 tlak v trysce > 10 baru) psi) Compliant legisla- < 2,5 baru (vnitřní < 35 psi (vnitřní tiva Lombardska/ tlak v trysce < 1,0 tlak v trysce < 15 Itálie bar) psi)
Página 72: Provoz
Nebezpečí zranění v důsledku prasklé hadice na stlačený vzduch Při použití nevhodné hadice na stlačený vzduch může být tato poškoze- na příliš vysokým tlakem a explodovat. → Používejte pouze antistatické, nepoškozené, technicky bezvadné tlakové vzduchové hadice odolné vůči rozpouštědlům s kontinuální pevností v tlaku min. 10 barů, se svodovým odporem < 1 MOhm a min. vnitřním průměrem 9 mm (# 53090). Pozor! Škody způsobené znečištěným stlačeným vzduchem Použití znečištěného stlačeného vzduchu může způsobit poruchy. → Používejte čistý stlačený vzduch. Například použitím filtru SATA 100 (# 148247) mimo lakovací kabinu nebo filtru SATA 484 (# 92320) uvnitř lakovací kabiny. Před každým použitím zkontrolujte/dodržujte následující body, abyste zajistili bezpečnou práci se stříkací pistolí: ■ Pevné dotažení všech šroubů [2-1], [2-2], [2-3], [2-4] a [2-5]. Šrouby případně dotáhněte. ■ Utažení trysky na barvu [2-2] utahovacím momentem 14 Nm [7-5]. ■ Utažení aretačního šroubu [10-1]. ■ Používá se technicky čistý stlačený vzduch.
Página 73: První Uvedení Do Provozu
Vodorovný paprsek [2-8] Svislý paprsek [2-7] ■ Namontujte sítko na barvu [2-12] a kelímek na kapalinu [2-13]. 8.2. Regulační režim Připojení lakovací pistole ■ Připojte hadici na stlačený vzduch [2-11]. Naplnění materiálu Upozornění! Při lakování používejte výhradně jen množství materiálu nezbytné pro příslušný pracovní krok. Při lakování dbejte na potřebnou vzdálenost nástřiku. Po skončení lako- vání materiál správně uskladněte nebo zlikvidujte. ■ Odšroubujte šroubovací víko [2-14] z kelímku na kapalinu [2-13]. ■ Zatlačte uzávěr proti kapání [2-9] do šroubovacího víka. ■ Naplňte kelímek na kapalinu (maximálně 20 mm pod horní hranu). ■ Šroubovací víko našroubujte na kelímek na kapalinu. Nastavení vnitřního tlaku pistole Upozornění! U možností nastavení [3-2], [3-3] a [3-4] musí být vzduchový mikrome- tr [1-5] plně otevřený (kolmá poloha). Upozornění! Nejpřesněji lze vnitřní tlak pistole nastavit pomocí SATA adam 2 [3-1].
Página 74 Návod k použití SATAjet 100 B F (RP / HVLP), B P Upozornění! Pokud není dosaženo požadovaného vstupního tlaku v pistoli, musí se zvýšit tlak u sítě stlačeného vzduchu. Příliš vysoký tlak vstupního vzduchu vyvolává příliš vysokou sílu na kohoutku. ■ Plně stiskněte spoušť [1-11]. ■ Nastavte požadovaný vstupní tlak v pistoli dle některé z následujících možností nastavení [3-1], [3-2], [3-3] až [3-4]. Dbejte na maximální vstupní tlak v pistoli (viz kapitolu 7). ■ Spoušť umístěte do výchozí polohy. Nastavení množství materiálu Upozornění! Při úplném otevření regulace množství materiálu je opotřebování trysky na barvu a jehly na barvu nejnižší. Velikost trysky zvolte v závislosti na stříkaném médiu a pracovní rychlosti. Množství materiálu a tím zdvih jehly lze plynule nastavit regulačním šrou- bem dle obrázků [4-1], [4-2], [4-3] a [4-4]. ■ Povolte pojistnou matici [1-4]. ■ Plně stiskněte spoušť [1-11]. ■ Nastavte množství materiálu regulačním šroubem [1-3]. ■ Pojistnou matici utáhněte rukou. Nastavení střiku Paprsek rozstřiku lze pomocí regulace paprsku do kruhu / šířky [1-2] ply- nule nastavit až po dosažení paprsku do kruhu. ■ Nastavte paprsek rozstřiku otáčením regulace paprsku do kruhu a šířky [1-2]. ■...
Página 75: Údržba
■ Spoušť [1-11] umístěte do výchozí polohy. ■ Po ukončení lakování přerušte vzduch pro stříkání a vyprázdněte ná- dobku na kapalinu [1-16]. Dbejte na pokyny týkající se péče a sklado- vání (viz kapitolu 10). 9. Údržba Varování! Nebezpečí poranění uvolněnými komponentami nebo vystřiku- jícím materiálem. Při údržbových pracích s připojením k síti stlačeného vzduchu se mohou neočekávaně uvolnit komponenty a unikat materiál. → Před zahájením údržby odpojte stříkací pistoli od sítě stlačeného vzduchu. Varování! Nebezpečí zranění o ostré hrany Při montážních pracích na sadě trysek hrozí nebezpečí zranění o ostré hrany. → Noste pracovní rukavice. → Vytahovací nástroj SATA používejte tak, aby vždy mířil od těla. Následující kapitola popisuje údržbu a servis stříkací pistole. Údržbové a servisní práce smí provádět pouze školení kvalifikovaní pracovníci. ■ Před zahájením jakýchkoliv údržbových a servisních prací přerušte přívod stlačeného vzduchu k přípojce stlačeného vzduchu [1-8]. Pro provádění údržby jsou k dispozici náhradní díly (viz kapitolu 15).
Página 76 ■ Odšroubujte vzduchovou trysku [7-1]. ■ Vyšroubujte trysku na barvu [7-2] univerzálním klíčem z těla pistole. Montáž sady trysek ■ Zašroubujte trysku na barvu [7-5] univerzálním klíčem do těla pistole a utáhněte utahovacím momentem 14 Nm. ■ Našroubujte vzduchovou trysku [7-4] na tělo pistole. ■ Vložte jehlu na barvu a pružinu [7-6]. ■ Zašroubujte regulační šroub [1-3] s pojistnou maticí [1-4] do těla pistole. Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.2. Vyměňte rozdělovací kroužek vzduchu Upozornění! Po demontáži kroužku rozdělovače vzduchu zkontrolujte těsnicí plo- chy ve stříkací pistoli. Při poškození se obraťte na zákaznický servis SATA (adresa viz kapitolu 16). Demontáž kroužku rozdělovače vzduchu ■ Demontujte sadu trysek (viz kapitolu 9.1). ■ Vytáhněte kroužek rozdělovače vzduchu vytahovacím nástrojem SATA [8-1].
Página 77 Návod k použití SATAjet 100 B F (RP / HVLP), B P ■ Zkontrolujte těsnicí plochy [8-2] z hlediska znečištění, v případě potře- by vyčistěte. Montáž kroužku rozdělovače vzduchu ■ Vložte kroužek rozdělovače vzduchu. Čep [8-3] kroužku rozdělovače vzduchu musí být přitom příslušně vyrovnaný. ■ Kroužek rozdělovače vzduchu rovnoměrně zatlačte. ■ Namontujte sadu trysek (viz kapitolu 9.1). Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.3. Výměna těsnění jehly na barvu Výměna je nutná tehdy, pokud u samonastavovacího balení jehel na bar- vu vytéká materiál. Demontáž těsnění jehly na barvu ■...
Página 78 ■ Vyšroubujte aretační šroub [10-1] z těla pistole. ■ Vzduchový mikrometr [10-4] vytáhněte z těla pistole. ■ Vyjměte vzduchový píst s pružinou vzduchového pístu [10-5]. ■ Vyjměte [10-3] vzduchovou pístnici. Montáž vzduchového pístu, pružiny vzduchového pístu a vzducho- vého mikrometru ■ Nasaďte vzduchovou pístnici [10-3] ve správné poloze. ■ Vzduchový píst s pružinou vzduchového pístu [10-5] a vzduchový mik- rometr [10-4] namažte tukem na pistole SATA (# 48173) a vložte. ■ Vzduchový mikrometr [10-4] zatlačte do těla pistole. ■ Zašroubujte aretační šroub [10-1] do těla pistole. Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.5. Výměna samonastavovacího těsnění (ze strany vzdu- chu) Výměna je nezbytná, pokud uniká vzduch pod spouští. Demontáž samonastavovacího těsnění...
Página 79: Péče A Skladování
■ Zašroubujte regulační šroub [1-3] s pojistnou maticí [1-4] do těla pistole. Po montáži nastavte množství materiálu dle kapitoly 8.2. 9.6. Výměna vřetene regulace paprsku do kruhu / šířky Výměna je nutná tehdy, pokud u regulace paprsku do kruhu / šířky uniká vzduch nebo již nelze nastavit paprsek rozstřiku. Demontáž vřeten ■ Vyšroubujte zápustný šroub [11-2]. ■ Stáhněte rýhovaný knoflík [11-3]. ■ Vyšroubujte vřeteno [11-4] pomocí univerzálního klíče SATA z těla pistole. Montáž vřetene ■ Univerzálním klíčem SATA zašroubujte vřeteno [11-4] do těla pistole. ■ Nasaďte rýhovaný knoflík [11-3]. ■ Potřete zápustný šroub [11-2] přípravkem Loctite 242 [11-1] a pevně jej zašroubujte. 10. Péče a skladování Aby byla zajištěna funkce stříkací pistole, je nutné pečlivé zacházení a trvalá péče o produkt.
Página 80: Poruchy
Návod k použití SATAjet 100 B F (RP / HVLP), B P Pozor! Věcné škody v důsledku nesprávného čištění Ponoření do čisticího prostředku nebo rozpouštědla nebo čištění ultra- zvukovým zařízením může stříkací pistoli poškodit. → Stříkací pistoli nepokládejte do rozpouštědel ani čisticích prostředků. → Stříkací pistoli nečistěte ultrazvukovým přístrojem. → Používejte pouze mycí zařízení doporučená společností SATA. Poškození způsobené nesprávným nástrojem pro čištění Nečistěte znečištěné otvory nevhodnými předměty. Dokonce i nejmenší poškození ovlivňuje obrazec nástřiku. → Používejte jehly na čištění trysek SATA (# 62174) nebo (# 9894). Upozornění! Ve vzácných případech se může stát, že některé části stříkací pistole musí být demontovány, aby byly důkladně vyčištěny. Pokud je nutná demontáž, měla by se omezit pouze na součásti, které jsou na základě své funkce v kontaktu s materiálem. ■ Důkladně propláchněte stříkací pistoli prostřednictvím naředění. ■ Vzduchovou trysku očistěte štětcem nebo kartáčem. ■ Pohyblivé části lehce namažte tukem na pistole. 11. Poruchy Níže popsané poruchy smí opravovat pouze školený personál.
Página 81 Návod k použití SATAjet 100 B F (RP / HVLP), B P Porucha Příčina Náprava Vzduchové bubliny v Uvolněná vzduchová Vzduchovou trysku kelímku na kapalinu. tryska. pevně utáhněte. Meziprostor mezi Vyčistěte oběh vzdu- vzduchovou tryskou chu. Dbejte pokynů k a tryskou na barvu čištění (viz kapitolu 10). („oběh vzduchu“) je znečištěný. Sada trysek je znečiš- Vyčistěte sadu trysek. těná. Dbejte pokynů k čištění (viz kapitolu 10). Sada trysek je poško- Vyměňte sadu trysek zená. (viz kapitolu 9.1). Málo stříkaného Naplňte kelímek na ka- média v kelímku na palinu (viz kapitolu 8.2).
Página 82 Návod k použití SATAjet 100 B F (RP / HVLP), B P Porucha Příčina Náprava Regulací paprsku do Regulací paprsku Regulaci paprsku do kruhu / šířky nelze do kruhu / šířky bylo kruhu / šířky vyšroubujte otáčet. otáčeno proti směru pomocí univerzálního hodinových ručiček klíče a znovu uveďte do do takové polohy, že chodu nebo kompletně pravděpodobně došlo vyměňte (viz kapito- k uvolnění vřetena v lu 9.6). závitu pistole. Stříkací pistole nevy- Sedlo vzduchového Vyčistěte sedlo vzdu- píná vzduch. pístu je znečištěno. chového pístu. Dbejte pokynů k čištění (viz kapitolu 10). Vzduchový píst je Vyměňte vzduchový opotřebený. píst a celou sadu pro vzduchový píst (viz kapitolu 9.4). Materiál bublá v kelím- Rozprašovací vzduch Díly utáhněte, vyčistěte ku na kapalinu. se skrz barvový kanál nebo vyměňte.
Página 83: Likvidace
Dbejte pokynů k čištění trysky na barvu“). (viz kapitolu 10). Sada trysek je poško- Vyměňte sadu trysek zená. (viz kapitolu 9.1). 12. Likvidace Likvidace zcela prázdné stříkací pistole jako cenného materiálu. Aby se zabránilo škodám na životním prostředí, zlikvidujte náležitým způsobem zbytky stříkacího média a adhezního prostředku odděleně od stříkací pistole. Dodržujte místní předpisy! 13. Zákaznický servis Příslušenství, náhradní díly a technickou podporu získáte u svého prodej- ce SATA. 14. Příslušenství Obj. č. Název Počet 6981 Vsuvka do rychlospojky G1/4 IG 5 ks 27771 Vzduchový mikrometr 0 – 845 s manometrem 1 ks 64030 Čisticí sada SATA 1 sada 53090 Vzduchová hadice 1 ks 48173 Vysoce výkonný tuk...
Página 84: Náhradní Díly
1 ks 91959 Vzduchová pístnice 1 ks 130492 Souprava jazýčků spouště SATAjet 100 1 ks 133926 Sada koleček třmenu 1 sada 133934 Těsnění vřetene regulace paprsku do kruhu / šířky 3 ks 133942 Držák těsnění (ze strany vzduchu) 1 ks 133959 Pružina jehly na barvu a vzduchového pístu 3 ks 133967 Aretační šroub vzduchového mikrometru SATA 3 ks 133983 Připojení vzduchu 1 ks 133991 Těsnění vzduchového pístu 3 ks 139188 Regulace množství materiálu s pojistnou maticí 1 ks 139964 Vzduchový mikrometr 1 ks 140574 Rýhovaný knoflík a šroub 1 ks 140582 Těsnicí prvky trysky na barvu 5 ks 143230 Rozdělovací kroužek vzduchu...
Página 85: Eu Prohlášení O Shodě
Návod k použití SATAjet 100 B F (RP / HVLP), B P 16. EU prohlášení o shodě Aktuálně platné prohlášení o shodě najdete zde: www.sata.com/downloads...
Página 87: Læs Dette Først
1.1. Indledning Denne betjeningsvejledning indeholder vigtige oplysninger vedrørende brug af SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, herefter kaldet sprøjtepistol. Også ibrugtagning, vedligeholdelse og repa- ration, pleje og opbevaring samt udbedring af fejl beskrives her.
Página 88: Garanti Og Ansvar
Brug altid kun originalt tilbehør og originale reserve- og sliddele fra SATA. Tilbehørsdele, der ikke er leveret af SATA, er ikke kontrolleret og ikke godkendt. SATA er ikke ansvarlig for skader, der opstår som følge af bru- gen af tilbehør, reserve- og sliddele, der ikke er godkendt.
Página 89 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P 2.3. Anvendelse i eksplosionsfarlige områder Advarsel! Eksplosionsfare! Livsfare, hvis sprøjtepistolen eksploderer Der kan opstå eksplosion, hvis sprøjtepistolen anvendes i eksplosive atmosfærer i ex-zone 0. → Sprøjtepistolen må aldrig bringes ind i eksplosive atmosfærer i ex-zo- ne 0.
Página 90: Korrekt Anvendelse
■ Sprøjtepistolen må kun anvendes inden for de parametre, der er angi- vet på typeskiltet. Tilsluttede komponenter ■ Brug udelukkende originalt tilbehør og originale reservedele fra SATA. ■ De tilsluttede slanger og ledninger skal kunne klare de termiske, kemi- ske og mekaniske krav, der må forventes under arbejdet.
Página 91: Opbygning
[1-15] Laksi (ikke synlig) Tryklufttilslutning G ¼ " [1-16] Overkop [1-8] (udvendigt gevind) [1-17] Låg til overkop 6.1. Luftmikrometer [3-17] SATA adam 2 (se [3-19] Separat manometer uden kapitel 14) reguleringsanordning (se [3-18] Separat manometer med kapitel 14) reguleringsanordning (se [3-20] Trykmåling på...
Página 92 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P Pistolens indgangstryk HVLP Operating range 2,0 bar 29 psi (Anvendelsesom- råde) "Compliant" > 2,0 bar (internt > 29 psi (internt dysetryk > 0,7 bar) dysetryk > 10 psi) Compliant lovgiv- <...
Página 93: Brug
Brug af snavset trykluft kan medføre fejlfunktioner. → Brug ren trykluft. F.eks. vha. SATA-filter 100 (# 148247) uden for la- keringskabinen eller SATA-filter 484 (# 92320) inde i lakeringskabinen. Vær opmærksom på / kontrollér følgende punkter før hver brug for at gøre arbejdet med sprøjtepistolen sikkert:...
Página 94 Ved indstillingsmulighed [3-2], [3-3] og [3-4] skal luft mikrometeret [1- 5] være helt åbent (lodret stilling). OBS! Pistolens indvendige tryk kan indstilles mest nøjagtigt med SATA adam 2 [3-1]. OBS! Hvis det nødvendige pistolindgangstryk ikke opnås, skal trykket øges på...
Página 95 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P lindgangstryk (se kapitel 7). ■ Sæt aftrækkerbøjlen i udgangsstilling. Indstilling af materialemængde OBS! Ved helt åben regulering af materialemængde er sliddet på farvedyse og farvenål mindst. Vælg dysestørrelse afhængig af sprøjtemedie og arbejdshastighed.
Página 96: Vedligeholdelse Og Reparation
Risiko for tilskadekomst pga. skarpe kanter Ved monteringsarbejde på dysesættet er der risiko for tilskadekomst pga. skarpe kanter. → Bær arbejdshandsker. → Brug altid SATA udtræksværktøj væk fra kroppen. Følgende kapitel beskriver vedligeholdelse og reparation af sprøjtepistolen. Vedligeholdelses- og reparationsarbejde må kun udføres uddannet fagpersonale.
Página 97 16) i tilfælde af beskadigelse. Demontering af luftfordelerring ■ Demontér dysesættet (se kapitel 9.1). ■ Træk luftfordelerringen ud med SATA udtræksværktøjet [8-1]. ■ Kontrollér pakningsfladen [8-2] for forureninger, rengør om nødvendigt. Montering af luftfordelerring ■ Isætning af luftfordelerring. Luftfordelerringens tap [8-3] skal være rettet korrekt ind.
Página 98 ■ Sæt luftstempelstangen [10-3] ind på den korrekte placering . ■ Smør luftstemplet med luftstempelfjederen [10-5] samt luftmikromete- ret [10-4] med SATA-sprøjtefedt (# 48173), og sæt delene i. ■ Tryk luftmikrometeret [10-4] ind i pistolkroppen. ■ Skru låseskruen [10-1] i pistolkroppen.
Página 99: Pleje Og Opbevaring
■ Sæt luftstempelstangen [10-3] ind på den korrekte placering . ■ Smør luftstemplet med luftstempelfjederen [10-5] samt luftmikromete- ret [10-4] med SATA-sprøjtefedt (# 48173), og sæt delene i. ■ Tryk luftmikrometeret [10-4] ind i pistolkroppen. ■ Skru låseskruen [10-1] i.
Página 100 → Læg ikke sprøjtepistolen i opløsnings- eller rengøringsmiddel. → Rengør ikke sprøjtepistolen med et ultralydsapparat. → Brug kun vaskemaskiner, der er anbefalet af SATA. Materielle skader pga. forkert rengøringsværktøj Tilsmudsede huller må under ingen omstændigheder rengøres med fagligt ukorrekte genstande.
Página 101: Fejlmeddelelser
Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P 11. Fejlmeddelelser De fejl, der er beskrevet herunder, må kun afhjælpes af uddannet fagper- sonale. Hvis en fejl ikke kan udbedres vha. de herunder nævnte udbedringsfor- slag, skal sprøjtepistolen sendes til SATAs kundeserviceafdeling (du fin- der adressen i kapitel 16).
Página 102 Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P Fejl Årsag Hjælp Rund- / breddestråle- Luftfordelerring ikke Udskift luftfordelerring regulering fungerer placeret korrekt (tap (se kapitel 9.2). ikke – reguleringen ikke i hul) eller beska- kan drejes. diget. Rund- / bredstråle- Rund- / bredstråle- Skru rund- / bredstråle- regulering kan ikke...
Página 103: Bortskaffelse
14. Tilbehør Art. nr. Betegnelse Antal 6981 Lynkoblingsnippel G1/4 IG 5 stk. 27771 Luftmikrometer 0 – 845 med manometer 1 stk. 64030 SATA rengøringssæt 1 sæt 53090 Luftslange 1 stk. 48173 Højtydende fedt 1 stk. 15. Reservedele Art. nr. Betegnelse...
Página 104 133934 Pakning til spindel rund- / bredstråleregulering 3 stk. 133942 Pakningsholder (luftsiden) 1 stk. 133959 Farvenåls- og luftstempelfjeder 3 stk. 133967 Låseskrue til SATA luftmikrometer 3 stk. 133983 Lufttilslutning 1 stk. 133991 Luftstempelhoved 3 stk. 139188 Materialemængderegulering med kontramøtrik 1 stk.
Página 105: Eu-Overensstemmelseserklæring
Betjeningsvejledning SATAjet 100 B F (RP / HVLP), B P 16. EU-overensstemmelseserklæring Du finder den aktuelt gældende konformitetserklæring under: www.sata.com/downloads...
Página 107: Üldine Informatsioon
1. Üldine informatsioon 1.1. Sissejuhatus See kasutusjuhend sisaldab olulist teavet SATAjet 100 B F RP / SATA- jet 100 B F HVLP / SATAjet 100 B P, edaspidi värvipüstol, käitamise kohta. Lisaks kirjeldatakse kasutuselevõttu, hooldamist ja korrashoidu, puhasta- mist ning hoiustamist, samuti rikete kõrvaldamist.
Página 108: Garantii Ja Vastutus
Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P 1.5. Garantii ja vastutus Kehtivad nii SATA üldised tüüptingimused ja vastavalt olukorrale täienda- vad lepingulised kokkulepped kui ka vastavalt kehtivad seadused. SATA ei vastuta ■ kasutusjuhendi eiramine ■ toote mittesihipärane kasutamine ■ kasutamine väljaõppeta personali poolt ■...
Página 109 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Hoiatus! Plahvatusoht! Kasutades värvipüstolit plahvatusohtlikus keskkonnas Ex-tsoon 0, võib toimuda plahvatus. → Ärge kunagi viige värvipüstolit Ex-tsooni 0 plahvatusohtlikku keskkon- Värvipüstol on mõeldud kasutamiseks/hoiustamiseks 1 ja 2 Ex-tsooni plahvatusohtlikes piirkondades. Järgige tootemärgistust. 2.4.
Página 110: Sihipärane Kasutamine
Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Ühendatud komponendid ■ Kasutage üksnes SATA originaalseid tarvikuid ja varuosi. ■ Ühendatud voolikud ja juhtmed peavad kindlalt vastu pidama käitamisel tekkida võivale termilisele, keemilisele ning mehaanilisele koormusele. ■ Rõhu all olevad voolikud võivad lahtitulemisel piitsalaadse liigutusega põhjustada vigastusi.
Página 111: Ehitus
[1-15] Värvisõel (ei ole nähtav) (väliskeere) [1-16] Värvipaak Värvikoodisüsteem (CCS) [1-17] Värvipaagi kate [1-9] [1-10] Värvipüstoli käepide 6.1. Õhukruvik [3-21] SATA adam 2 (vt [3-23] Eraldi manomeeter ilma peatükki 14) reguleerimisseadiseta (vt [3-22] Eraldi manomeeter peatükki 14) reguleerimisseadisega (vt [3-24] Rõhu mõõtmine peatükki 14)
Página 112 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Püstoli sisendsurve HVLP Operating range 2,0 bar 29 psi (Rakendusala) "Compliant" > 2,0 baari (düüsi- > 29 psi (düüsi- siserõhk > 0,7 siserõhk > 10 baari) psi) Compliant Lombar- < 2,5 baari düüsi <...
Página 113: Käsitsemine
Mustast suruõhust tingitud kahjustused Saastunud suruõhu kasutamine võib põhjustada väärtalitlust. → Kasutage puhast suruõhku. Näiteks läbi SATA filtri 100 (# 148247) väljaspool värvimiskabiini või SATA filtri 484 (# 92320) värvimiskabiinis. Arvestage/kontrollige alati enne kasutamist järgmisi punkte, et oleks taga- tud värvipüstoli kindel töö.
Página 114 Püstoli siserõhu kohandamine Juhis! Reguleerimisvõimaluste [3-2], [3-3] ja [3-4] korral peab olema õhu- mikromeeter [1-5] täielikult avatud (vertikaalne asend). Juhis! Kõige täpsemalt saab püstoli siserõhku reguleerida SATA adam 2-ga [3-1]. Juhis! Kui vajalikku püstoli sissevoolurõhku ei saavutata, tuleb tõsta rõhku suruõhuvõrgus.
Página 115 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Materjalikoguse reguleerimine Juhis! Täielikult avatud materjalikoguse regulaatori korral on värvidüüsi ja vär- vinõela kulumine kõige väiksem. Valige düüsi suurus pihustatava aine ja töökiiruse järgi. Materjalikogust ja nõelatõstet saab reguleerimiskruviga jooniste [4-1], [4- 2], [4-3] ja [4-4] järgi sujuvalt reguleerida.
Página 116: Tehnohooldus Ja Korrashoid
Vigastusoht teravate servade tõttu Paigaldustööde korral düüsikomplekti juures valitseb teravate servade tõttu vigastusoht. → Kandke töökindaid. → Kasutage SATA väljatõmbeseadet alati kehast eemale suunatuna. Järgmises peatükis kirjeldatakse värvipüstoli tehnohooldust ja korrashoidu. Hooldus- ja korrashoiutöid tohib teha ainult väljaõppinud eripersonal. ■ Enne kõiki hooldus- ja korrashoiutöid tuleb suruõhutoide suruõhuliitmi- kul [1-8] katkestada.
Página 117 Pärast paigaldamist reguleerige materjalikogust peatüki 8.2 järgi. 9.2. Õhujaoturi vahetamine Juhis! Pärast õhujaoturi eemaldamist kontrollige värvipüstoli tihenduspinda. Kahjustuste korral pöörduge SATA kliendiabi- ja teeninduskeskusesse (vt aadressi peatükist 16). Õhujaoturi demonteerimine ■ Eemaldage düüsikomplekt (vt peatükki 9.1). ■ Tõmmake õhujaotur SATA väljatõmbeseadmega [8-1] välja.
Página 118 Õhukolvi, õhukolvi vedru ja õhumikromeetri paigaldamine ■ Asetage õhukolvi varras [10-3] õiges asendis sisse. ■ Määrige õhukolvi vedruga õhukolbi [10-5] ja õhumikromeetrit [10-4] SATA püstolimäärdega (# 48173) ning asetage sisse. ■ Suruge õhumikromeeter [10-4] püstoli korpusesse. ■ Keerake lukustuskruvi [10-1] püstoli korpusesse.
Página 119 õhku välja tungib või kui pihustusjuga ei ole enam võimalik reguleerida. Spindli demonteerimine ■ Keerake peitpeakruvi [11-2] välja. ■ Eemaldage rihvelpea [11-3]. ■ Kruvige spindel [11-4] SATA universaalvõtmega püstoli korpusest välja. Spindli paigaldamine ■ Kruvige spindel [11-4] SATA universaalvõtmega püstoli korpusesse. ■ Asetage rihvelpea [11-3] kohale.
Página 120: Korrashoid Ja Hoiustamine
Ärge mitte mingil juhul puhastage määrdunud avasid selleks mitte ette- nähtud esemetega. Juba väga väikesed kahjustused mõjutavad pritsi- mistulemust. → Kasutage SATA düüsipuhastusnõelu (# 62174) või (# 9894). Juhis! Vahel harva võib olla vaja mõned värvipüstoli osad eemaldada, et neid põhjalikult puhastada.
Página 121: Rikked
■ Määrige liikuvaid osi kergelt püstolimäärdega. 11. Rikked Järgnevalt kirjeldatud rikkeid tohivad kõrvaldada ainult koolitatud erialas- petsialistid. Kui alljärgnevalt kirjeldatud meetmete abil ei ole võimalik riket kõrvaldada, saatke värvipüstol SATA kliendiabi- ja teeninduskeskusesse (aadressi vt peatükist 16). Rike Põhjus Abinõu Ebaühtlane pihustus-...
Página 122 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Rike Põhjus Abinõu Pihustusmuster liiga Õhudüüsi avad on Puhastage õhudüüs. väike, viltu, ühel pool värviga kaetud. Järgige puhastusjuhen- või triibuline. dit (vt peatükki 10). Värvidüüsi ots (vär- Kontrollige, ega vär- vidüüsi tihvt) on kah- vidüüsi ots pole kahjus- justatud.
Página 123 Kasutusjuhend SATAjet 100 B F (RP/HVLP), B P Rike Põhjus Abinõu Materjal kihiseb ülemi- Pihustusõhk satub Keerake osad kinni, ses värvinõus. värvikanali kaudu puhastage või vahetage ülemisse värvinõusse. välja. Värvidüüs ei ole pii- savalt kinni keeratud. Õhudüüs ei ole täie- likult lahti keeratud, õhuringlus ummistu- nud, pesa defektne...
Página 124: Jäätmekäitlus
12. Jäätmekäitlus Täielikult tühjendatud värvipüstoli utiliseerimine kasuliku materjalina. Keskkonnakahju vältimiseks utiliseerige pihustusaine jäägid ja määrded nõuetekohaselt värvipüstolist eraldi. Järgige kohalikke eeskirju! 13. Kliendiabi- ja teeninduskeskus Tarvikuid, varuosasid ja tehnilist abi saate oma SATA müügiesindaja kau- 14. Tarvikud Art-nr Nimetus Kogus 6981 Kiirühendusnippel G1/4 IG...
Página 125: El-I Vastavusdeklaratsioon
Ümara / laia pihustusjoa regulaatori spindli tihend 3 tk 133942 Tihendi fiksaator (õhupoolne) 1 tk 133959 Värvinõela ja õhukolvi vedru 3 tk 133967 SATA õhumikromeetri lukustuskruvi 3 tk 133983 Õhuliitmik 1 tk 133991 õhukolvi ots 3 tk 139188 Värvikoguse regulaator kontramutriga...
Página 127: General Information
1.1. Introduction These operating instructions contain important information for operating the SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, re- ferred to hereinafter as spray gun. They also describe commissioning, maintenance and servicing, care and storage as well as troubleshooting.
Página 128: Warranty And Liability
Always only use original SATA accessories, spare parts and wear parts. Accessories not supplied by SATA have not been tested and approved. SATA assumes no liability for damage caused by the use of non-approved spare parts, accessories and wear parts.
Página 129 Operating Instructions SATAjet 100 B F (RP / HVLP), B P 2.2. Personal Protection Equipment Always use approved breathing, hearing and eye protection, suitable pro- tective gloves, workwear and safety boots when using the spray gun and during cleaning and maintenance work. 2.3.
Página 130: Intended Use
■ Only operate the spray gun within the parameters stated on the name- plate. Connected components ■ Only use original SATA accessories and spare parts. ■ The connected hoses and lines must reliably withstand the thermal, chemical and mechanical loads expected during operation.
Página 131: Description
G ¼ „ (male thread) [1-17] Gravity flow cup lid ColorCode-System (CCS) [1-9] 6.1. Air micrometer (aif flow control knob) [3-25] SATA adam 2 (see [3-27] Separate pressure gauge chapter 14) without control device (see [3-26] Separate pressure gauge chapter 14)
Página 132: Technical Data
Operating Instructions SATAjet 100 B F (RP / HVLP), B P 7. Technical Data Gun inlet pressure Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Field of applica- tion) HVLP Operating range 2,0 bar 29 psi (Field of applica- tion) Compliant...
Página 133: Operation
Using soiled compressed air can cause malfunctions → Use clean compressed air. For example with SATA filter 100 (# 148247) outside the spray booth or SATA filter 484 (# 92320) inside the spray booth. Before using the spray gun, heed / check the following points to warrant safe working: ■...
Página 134: First Use
■ Screw the screw-on lid onto the gravity flow cup. Adjust gun inner pressure Note! The air micrometer [1-5] must be fully opened (vertical position) in the settings [3-2], [3-3] and [3-4]. Note! The most precise way to adjust the gun inner pressure is with SATA adam 2 [3-1].
Página 135 Operating Instructions SATAjet 100 B F (RP / HVLP), B P Note! If the gun input pressure does not reach the necessary level, increase the pressure in the compressed air circuit. Too much input pressure results in high trigger forces. ■...
Página 136: Maintenance And Repairs
There is a risk of injury from sharp edges when fitting the nozzle set. → Wear protective gloves. → Always use the SATA extraction tool pointing away from your body. The following chapter describes the procedures involved for maintaining and repairing the spray gun.
Página 137 (address see chapter 16). Dismantle the air distribution ring ■ Dismantle nozzle set (see chapter 9.1). ■ Remove the air distribution ring using the SATA extraction tool [8-1]. ■ Check sealing surface [8-2] for soiling, clean if necessary. Mount the air distribution ring...
Página 138 Operating Instructions SATAjet 100 B F (RP / HVLP), B P be aligned accordingly. ■ Press the air distribution ring in evenly. ■ Mount nozzle set (see chapter 9.1). After installation, adjust the material flow according to chapter 8.2. 9.3. Replace paint needle seal This must be replaced when material leaks from the self-adjusting paint needle packing.
Página 139 Replacement is necessary if air escapes from the round / flat fan control or if it is no longer possible to adjust the spray fan pattern. Dismantle spindle ■ Unscrew the countersunk screw [11-2]. ■ Remove the control knob [11-3]. ■ Screw spindle [11-4] out of the gun body using the SATA universal...
Página 140: Care And Storage
Operating Instructions SATAjet 100 B F (RP / HVLP), B P spanner. Mount the spindle ■ Screw the spindle [11-4] into the gun body using the SATA universal spanner. ■ Position the control knob [11-3]. ■ Coat the countersunk screw [11-2] with Loctite 242 [11-1] and screw handtight.
Página 141: Malfunctions
The malfunctions described below may only be remedied by trained per- sonnel. If it is not possible to remedy a malfunction with the described corrective actions, send the spray gun to the SATA customer service department (address see chapter 16). Malfunction...
Página 142 Operating Instructions SATAjet 100 B F (RP / HVLP), B P Malfunction Cause Corrective Action Spray pattern too Air cap holes clogged Clean air cap. Heed small, slanted, with paint. cleaning instructions one-sided or split. (see chapter 10). Damaged fluid tip Check fluid tip for dam- (fluid tip aperture).
Página 143: Disposal
To avoid damage to the environment, dispose of the spray material and release agent separately from the spray gun in an appropriate manner. Comply with local regulations! 13. After Sale Service Please refer to your local SATA dealer for accessories, spare parts and technical support. 14. Accessories Art. No.
Página 144: Spare Parts
Seal for spindle round / flat fan control 3 units 133942 Seal retainer (air side) 1 ea. 133959 Paint needle and air piston spring 3 units 133967 Locking screw for SATA air micrometer 3 units 133983 Air connection 1 ea. 133991 Air piston head 3 units 139188 Material flow control with counter nut 1 ea.
Página 145: Eu Declaration Of Conformity
Operating Instructions SATAjet 100 B F (RP / HVLP), B P contained in seal set (# 183780)  16. EU Declaration of Conformity The latest version of the Declaration of Conformity can be found at: www.sata.com/downloads...
Página 147: Información General
1.1. Introducción Las presentes instrucciones de servicio contienen información im- portante sobre el funcionamiento de las SATAjet 100 B F RP / SATA- jet 100 B F HVLP / SATAjet 100 B P, denominadas en lo sucesivo pistola de pintura. Asimismo, en ellas se describen la puesta en marcha, el man- tenimiento y la conservación, el cuidado y el almacenamiento, así...
Página 148: Prevención De Accidentes
1.5. Garantía y responsabilidad Aquí se aplican las condiciones generales de venta de SATA y en su caso acuerdos contractuales así como respectivamente la ley en vigor. SATA no asume responsabilidades por ■...
Página 149: Equipo De Protección Personal
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P 2.2. Equipo de protección personal Al utilizar la pistola de pintura, así como en su limpieza y mantenimiento, llevar siempre protección respiratoria, ocular y auditiva homologada, así como guantes de protección, ropa de protección y calzado de seguridad adecuados.
Página 150 Componentes conectados ■ Utilizar únicamente accesorios y piezas de recambio originales de SATA. ■ Las mangueras y los conductos conectados deben resistir de forma segura las cargas térmicas, químicas y mecánicas esperadas durante el funcionamiento.
Página 151: Utilización Adecuada
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P 3. Utilización adecuada La pistola de pintura sirve para aplicar pinturas y barnices, así como otros materiales fluidos adecuados, sobre sustratos apropiados. 4. Descripción El aire comprimido necesario para pintar se suministra en la conexión de aire comprimido.
Página 152: Micrómetro De Aire
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P [1-17] Tapa del depósito de gravedad 6.1. Micrómetro de aire [3-29] SATA adam 2 (véase el capítulo 14) [3-30] Manómetro separado con equipo de regulación (véase el capítulo 14) [3-31] Manómetro separado...
Página 153: Datos Técnicos
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P 7. Datos técnicos...
Página 154 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Presión de entrada de la pistola Campo de aplica- 1,5 bar - 2,0 bar 22 psi - 29 psi ción (Campo de aplica- ción) HVLP Campo de aplica- 2,0 bar 29 psi ción...
Página 155: Funcionamiento
→ Usar aire comprimido limpio. Por ejemplo con el SATA filter 100 (# 148247) fuera de la cabina de pintura o el SATA filter 484 (# 92320) dentro de ella. Antes de cada uso, prestar atención / comprobar los puntos siguientes para garantizar un trabajo seguro con la pistola de pintura: ■...
Página 156: Primera Puesta En Servicio
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P dos. Dado el caso, apretar los tornillos. ■ La boquilla de pintura [2-2] está apretada con un par de apriete de 14 Nm [7-5]. ■ El tornillo de bloqueo [10-1] está apretado. ■...
Página 157 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P ¡Aviso! La presión interior de la pistola se puede ajustar del modo más preciso posible con el SATA adam 2 [3-1]. ¡Aviso! De no alcanzarse la presión de entrada necesaria para la pistola, en la red de aire comprimido deberá...
Página 158: Iniciar El Proceso De Pintura
Durante los trabajos de montaje en el juego de boquillas existe peligro de lesiones por bordes afilados. → Usar guantes de trabajo. → Utilizar la herramienta de extracción SATA siempre en dirección con- traria al cuerpo. En el siguiente capítulo se describen el mantenimiento y la conservación...
Página 159: Cambiar El Juego De Boquillas
Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P pistola de pintura. Los trabajos de mantenimiento y conservación están reservados únicamente a personal técnico formado. ■ Antes de todos los trabajos de mantenimiento y conservación, cortar la alimentación de aire comprimido a la conexión de aire comprimido [1-8].
Página 160: Cambiar Anillo De Distribución De Aire
Tras desmontar los anillos de distribución de aire, comprobar la super- ficie de las juntas en la pistola de pintura. En caso de daños, diríjase al departamento de servicio al cliente de SATA (véase dirección en el capítulo 16). Desmontar el anillo de distribución de aire ■...
Página 161: Sustituir El Pistón De Aire, El Resorte Del Pistón De Aire Y El Micrómetro De Aire
■ Colocar el émbolo del pistón de aire [10-3] en posición correcta. ■ Engrasar el pistón de aire y el resorte del pistón de aire [10-5], así como el micrómetro de aire [10-4], con grasa para pistolas SATA (# 48173) y colocarlos.
Página 162: Sustituir El Huso De La Regulación Del Abanico Redondo / Lineal
■ Desenroscar el huso [11-4] con la llave universal SATA del cuerpo de la pistola. Montar el huso ■ Enroscar el huso [11-4] con la llave universal SATA en el cuerpo de la pistola. ■ Colocar el botón regulable [11-3].
Página 163: Cuidado Y Almacenamiento
Daños materiales por herramienta incorrecta de limpieza No limpiar bajo ningún concepto los orificios sucios con objetos inade- cuados. Incluso el más mínimo daño repercutirá en el patrón de abani- → Usar agujas para la limpieza de boquillas de SATA (# 62174) o (# 9894).
Página 164: Fallos
La eliminación de los fallos descritos a continuación está reservada úni- camente a personal técnico formado. Si no fuera posible eliminar un fallo aplicando las medidas seguidamente mencionadas, enviar la pistola de pintura al departamento de servicio al cliente de SATA (véase dirección en el capítulo 16). Avería Causa Solución...
Página 165 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Avería Causa Solución Burbujas de aire en el La boquilla de aire Apretar a mano la bo- depósito de gravedad. está floja. quilla de aire. El intersticio entre la Limpiar el circuito de boquilla de aire y la de aire.
Página 166 Instrucciones de servicio SATAjet 100 B F (RP / HVLP), B P Avería Causa Solución La regulación del aba- La regulación del aba- Desenroscar la regula- nico redondo / lineal nico redondo / lineal se ción del abanico redon- no gi ra. giró...
Página 167: Eliminación
6981 Boquilla de acoplamiento rápido de G1/4 IG 5 ud./s. 27771 Micrómetro de aire 0 – 845 con manómetro 1 ud./s. 64030 Juego de limpieza SATA 1 juego 53090 Manguera de aire 1 ud./s. 48173 Grasa de alto rendimiento 1 ud./s.
Página 168: Piezas De Recambio
Soporte de juntas (del lado del aire) 1 ud./s. 133959 Resorte de aguja de pintura y de pistón de aire 3 ud./s. 133967 Tornillo de bloqueo para micrómetro de aire SATA 3 ud./s. 133983 Conexión de aire 1 ud./s. 133991 Cabeza de pistón de aire 3 ud./s.
Página 169: Declaración De Conformidad
 Incluido en la unidad de servicio del pistón de aire (# 92759)  Incluido en el juego de juntas (# 183780)  16. Declaración de Conformidad UE La versiün actual de la Declaración de Conformidad se encuentra a: www.sata.com/downloads...
Página 171: Yleistiedot
1.4. Lisävaruste-, vara- ja kulumisosat Ainoastaan SATA:n alkuperäisiä lisävaruste-, vara- ja kulumisosia saa käyttää. Muiden kuin SATA:n toimittamia lisävarusteosia ei ole testattu eikä hyväksytty. SATA ei vastaa vaurioista, jotka johtuvat hyväksymättö- mien lisävaruste-, vara- ja kulumisosien käytöstä.
Página 172: Turvallisuusohjeet
Käyttöohje SATAjet 100 B F (RP / HVLP), B P 1.5. Takuu ja vastuu Maaliruiskun kohdalla ovat voimassa SATA:n yleiset myyntiehdot ja tilan- teen mukaan muut tehdyt sopimukset sekä voimassa olevat lait. SATA ei vastaa ■ Käyttöohjetta ei ole noudatettu ■...
Página 173 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Varoitus! Räjähdysvaara! Maaliruiskun käyttäminen Ex-vyöhykkeen 0 räjähdysvaarallisissa tiloissa voi aiheuttaa räjähdyksen. → Maaliruiskua ei saa koskaan viedä Ex-vyöhykkeen 0 räjähdysvaaral- lisiin tiloihin. Maaliruisku on hyväksytty käytettäväksi/säilytettäväksi luokkien 1 ja 2 räjähdysvaarallisissa tiloissa.
Página 174: Määräystenmukainen Käyttö
Käyttöohje SATAjet 100 B F (RP / HVLP), B P puitteissa. Liitettävät komponentit ■ Ainoastaan SATAn alkuperäisiä lisävaruste- ja varaosia saa käyttää. ■ Liitettävien letkujen ja johtojen täytyy kestää turvallisesti käytön aikana odotettavissa olevaa lämpö-, kemiallista ja mekaanista rasitusta. ■ Paineistetut letkut voivat irrotessaan aiheuttaa vammoja piiskamaisten liikkeiden vuoksi.
Página 175: Rakenne
[1-15] Maalisiivilä (ei näkyvissä) ColorCode-järjestelmä [1-16] Maalisäiliö [1-9] (CCS) [1-17] Maalisäiliön kansi 6.1. Ilmamikrometri [3-33] SATA adam 2 (katso [3-35] Erillinen painemittari ilman luku 14) säätölaitetta (katso luku 14) [3-34] Erillinen painemittari ja [3-36] Paineenmittaus säätölaite (katso luku 14) paineilmaverkosta 7.
Página 176 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Ruiskun tulopaine Operating range HVLP 2,0 bar 29 psi (käyttöalue) "Compliant" > 2,0 bar (suutin- > 29 psi (suutin- ten sisäpaine > 0,7 ten sisäpaine > bar) 10 psi) Compliant lainsää- <...
Página 177: Käyttö
Likainen paineilma aiheuttaa vahinkoja Likaisen paineilman käyttö voi aiheuttaa toimintahäiriöitä. → Käytä puhdasta paineilmaa. Esimerkiksi käyttämällä SATA-suodatin- ta 100 (# 148247) maalauskopin ulkopuolella tai SATA-suodatinta 484 (# 92320) maalauskopin sisäpuolella. Huomioi/tarkasta seuraavat kohdat / ennen jokaista käyttökertaa maaliruis- kun turvallisen käytön takaamiseksi: ■...
Página 178 Ohje! Säätövaihtoehtoja [3-2], [3-3] ja [3-4] varten ilma mikrometrin [1-5] täy- tyy olla täysin auki (pystysuora asento). Ohje! Ruiskun sisäpaineen voi säätää kaikkein tarkimmin SATA adam 2 -lisä- varusteella [3-1]. Ohje! Ellei tarvittavaa ruiskun tulopainetta saavuteta, paineilmaverkon painetta täytyy nostaa.
Página 179 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Ainemäärän säätäminen Ohje! Maalisuutin ja värineula kuluvat vähiten ainemäärän säädön ollessa avattuna täysin auki. Valitse suutinkoko ruiskutettavan aineen ja työs- kentelynopeuden mukaan. Ainemäärää ja siten neulaniskua voidaan säätää portaattomasti säätöruu- vin kautta kuvien [4-1], [4-2], [4-3] ja [4-4] mukaisesti.
Página 180: Huolto Ja Kunnossapito
Terävät reunat aiheuttavat loukkaantumisvaaran Terävät reunat aiheuttavat loukkaantumisvaaran suutinsarjan asennus- töiden aikana. → Käytä työkäsineitä. → Käytä SATA-ulosvedintä aina kehosta poispäin käännettynä. Seuraavassa luvussa on kuvailtuna maaliruiskun huolto ja kunnossapito. Vain koulutettu ammattihenkilökunta saa suorittaa huolto- ja kunnossapitotöitä. ■ Paineilmansyöttö paineilmaliitäntään [1-8] on keskeytettävä ennen kaikkia huolto- ja kunnossapitotöitä.
Página 181 Säädä ainemäärä asennuksen jälkeen luvun 8.2 mukaisesti. 9.2. Ilmanjakorenkaan vaihtaminen Ohje! Irrota ilmanjakorengas ja tarkasta sen jälkeen maaliruiskusta tiiviste- pinta. Jos siinä on vaurioita, ota yhteyttä SATA-asiakaspalveluosas- toon (katso osoite luvusta 16). Ilmanjakorenkaan purkaminen ■ Pura suutinsarja (katso luku 9.1).
Página 182 Ilmamännän, -männänjousen ja -mikrometrin asentaminen ■ Asenna ilmamännän varsi [10-3] paikoilleen oikeaan asentoon. ■ Voitele ilmamäntä ja ilmamännänjousi [10-5] sekä ilmamikrometri [10- 4] SATA-ruiskurasvalla (# 48173) ja sijoita ne paikalleen. ■ Paina ilmamikrometri [10-4] kiinni ruiskun runkoon. ■ Ruuvaa lukkoruuvi [10-1] kiinni ruiskun runkoon.
Página 183: Hoito Ja Säilyttäminen
■ Ruuvaa itsesäätävä tiiviste [10-2] paikalleen. ■ Asenna ilmamännän varsi [10-3] paikoilleen oikeaan asentoon. ■ Voitele ilmamäntä ja ilmamännänjousi [10-5] sekä ilmamikrometri [10- 4] SATA-ruiskurasvalla (# 48173) ja sijoita ne paikalleen. ■ Paina ilmamikrometri [10-4] kiinni ruiskun runkoon. ■ Ruuvaa lukkoruuvi [10-1] paikalleen.
Página 184: Häiriöt
Vääränlainen puhdistusväline aiheuttaa esinevahinkoja Likaisia reikiä ei saa missään tapauksessa puhdistaa vääränlaisilla esi- neillä. Jo vähäisimmätkin vauriot vaikuttavat ruiskutusjälkeen. → Käytä SATA-suuttimenpuhdistusneuloja (# 62174) tai (# 9894). Ohje! Maaliruiskun joidenkin osien irrottaminen voi olla harvinaisissa tapauk- sissa välttämätöntä, jotta ne voi puhdistaa. Jos irrottaminen on välttä- mätöntä, se tulee rajoittaa vain rakenneosiin, jotka joutuvat toimintansa...
Página 185 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Ellei häiriötä voi poistaa kuvailluilla korjaavilla toimenpiteillä, lähetä maali- ruisku SATAn asiakaspalveluun (katso osoite luvusta 16). Häiriö Toiminta Epätasainen ruis- Maalisuutinta ei ole Kiristä maalisuutin ylei- kutussäde (läpättä- kiristetty. savaimella. vä...
Página 186 Käyttöohje SATAjet 100 B F (RP / HVLP), B P Häiriö Toiminta Pyörö- / viuhkasäde- Pyörö- / viuhkasäde- Ruuvaa pyö- säätö ei käännettä- säätöä on käännetty rö- / viuhkasäde säätö irti vissä. liian voimakkaasti yleisavaimella ja korjaa vastapäivään vastee- se tai vaihda kokonaan seen saakka;...
Página 187: Hävittäminen
9.1). 12. Hävittäminen Hävitä täysin tyhjennetty maaliruisku hyötyjätteenä. Hävitä ruiskutettavan aineen ja irrotusaineen jäämät asianmukaisella tavalla maaliruiskusta eril- lään ympäristövahinkojen välttämiseksi. Noudata paikallisia määräyksiä! 13. Asiakaspalvelu Lisätarvikkeet, varaosat ja tekninen tuki ovat saatavissa SATA-jälleen- myyjältäsi. 14. Tarvikkeet Tuotenro Nimitys Luku- määrä...
Página 188: Varaosat
133926 Pyörö- / viuhkasädesäädön karan tiiviste 3 kpl 133934 Tiivistepidike (ilmapuoli) 1 kpl 133942 Värineula- ja ilmamännänjousi 3 kpl 133959 SATA-ilmamikrometrin lukkoruuvi 3 kpl 133967 Rullasarja 1 kpl 133983 ilmamännän pää 3 kpl 133991 Ainemäärän säädin ja vastamutteri 1 kpl...
Página 189: Eu-Vaatimustenmukaisuusvakuutus
Käyttöohje SATAjet 100 B F (RP / HVLP), B P 16. EU-vaatimustenmukaisuusvakuutus Tällä hetkellä voimassa oleva vaatimustenmukaisuusvakuutus löytyy osoit- teesta: www.sata.com/downloads...
Página 191: Informations Générales
1.1. Introduction Le présent mode d'emploi comporte des informations importantes pour l'utilisation du pistolet SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P, ci-après nommé le pistolet de peinture. Il décrit également la mise en service, la maintenance, l'entretien et le stockage, de même que...
Página 192: Garantie Et Responsabilité
N'utiliser théoriquement que des accessoires originaux, des pièces de rechange et d’usure originales de SATA. Les accessoires qui n'ont pas été fournis par SATA ne sont pas contrôlés ni homologués. SATA décline toute responsabilité pour tous les dommages qui résultent de pièces de rechange, d'usure et d'accessoires non homologués.
Página 193: Equipement De Protection Personnelle
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P 2.2. Equipement de protection personnelle Le port d'une protection respiratoire comme d'une protection oculaire et d'une protection auditive, de gants de protection appropriés, d'une tenue de travail et de chaussures de sécurité est imposé lors de l'utilisation du pistolet de peinture, ainsi que pour son nettoyage et sa maintenance.
Página 194 Composants raccordés ■ Utiliser exclusivement des accessoires originaux et des pièces de rechange originales SATA. ■ Les tuyaux et conduites raccordés doivent impérativement résister aux sollicitations thermiques, chimiques et mécaniques se produisant pendant l'utilisation.
Página 195: Utilisation Correcte
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P ■ Respecter les directives de prévention des accidents. 3. Utilisation correcte Le pistolet de peinture est destiné à l'application de peintures et de laques ainsi que d'autres produits fluides adaptés sur des subjectiles appropriés. 4.
Página 196 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P [1-15] Tamis de peinture (non [1-16] Godet gravité visible) [1-17] Couvercle du godet gravité 6.1. Micromètre d'air [3-37] SATA adam 2 (voir chapitre 14) [3-38] Manomètre séparé avec dispositif de réglage (voir chapitre 14) [3-39] Manomètre séparé sans dispositif de réglage (voir...
Página 197: Données Techniques
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P 7. Données techniques...
Página 198 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Pression à l'entrée du pistolet Domaine d'appli- 1,5 bar - 2,0 bar 22 psi - 29 psi cation (Domaine d'appli- cation) HVLP Domaine d'appli- 2,0 bar 29 psi cation (Domaine d'appli- cation) "Compliant"...
Página 199: Fonctionnement
→ Utiliser de l'air comprimé propre. Par exemple avec un Filtre SATA 100 (# 148247) en dehors de la cabine de peinture ou un Filtre SATA 484 (# 92320) à l’intérieur de la cabine de peinture. Avant chaque utilisation, contrôler / respecter les points suivants pour garantir un travail sûr avec le pistolet de peinture :...
Página 200: Première Mise En Service
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P [2-5]. Resserrer les vis à bloc au besoin. ■ Buse de peinture [2-2] serrée à bloc avec un couple de serrage de 14 Nm [7-5]. ■ Vis de blocage [10-1] serrée à bloc. ■...
Página 201 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Renseignement ! Le réglage le plus précis de la pression interne du pistolet la peut être obtenu avec le SATA adam 2 [3-1]. Renseignement ! Si la pression d'entrée nécessaire du pistolet n'est pas atteinte, la pres- sion doit être augmentée sur le réseau d'air comprimé.
Página 202: Entretien Et Maintenance
Les arêtes vives génèrent un risque de blessures durant les travaux de montage sur le jeu de buses. → Porter des gants de travail. → Éloigner toujours l’outil d'extraction SATA du corps. Le chapitre suivant décrit l'entretien et la maintenance du pistolet de peinture. Seuls les spécialistes dûment formés sont autorisés à...
Página 203 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P ■ Séparer toujours le raccord d'air comprimé [1-8] de l’alimentation en air comprimé avant de procéder à des interventions de maintenance et d'entretien. Des pièces de rechange sont disponibles pour la maintenance (voir cha- pitre 15).
Página 204 Démonter l'anneau de distribution d'air ■ Démontage du jeu de buses (voir chapitre 9.1). ■ Extraire l'anneau de distribution d'air avec l'outil d'extraction SATA [8- ■ Vérifier l'absence de salissures de la portée d’étanchéité [8-2] , net- toyer si nécessaire.
Página 205 ■ Insérer la tige du piston d'air [10-3] en position correcte. ■ Graisser le piston d'air avec le ressort du piston d'air [10-5] ainsi que le micromètre d'air [10-4] avec de la graisse pour pistolet SATA (# 48173) et insérer.
Página 206: Insertion De La Broche De Régulation Jet Rond / Jet Plat
■ Dévisser la broche [11-4] avec la clé universelle SATA du corps du pistolet. Montage de la broche ■ Visser la broche [11-4] avec la clé universelle SATA dans le corps du pistolet. ■ Installer la vis moletée [11-3]. ■ Mouiller la vis à tête conique [11-2] avec de la Loctite 242 [11-1] et...
Página 207: Soin Et Entreposage
Dommages matériels dus à un outil de nettoyage erroné Ne jamais nettoyer les vides de forure souillés avec des objets inappro- priés. Même d’infimes endommagements risquent d'avoir une influence sur le motif de pulvérisation. → Utiliser des aiguilles de nettoyage de buse SATA (# 62174) ou (# 9894).
Página 208: Dysfonctionnements
Seules personnes spécialisées dûment formées sont autorisées aux dys- fonctionnements décrits ci-après. S'il est impossible d'éliminer le dysfonctionnement à l'aide des remèdes décrits ci-après, veuillez envoyer le pistolet de peinture au service après- vente de SATA (voir l’adresse figurant au chapitre 16). Défaut Cause Remède Jet de pulvérisation...
Página 209 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Défaut Cause Remède Bulles d’air dans le Buse d'air desserrée. Serrer la buse d'air à la godet gravité. main. Espace entre la buse Nettoyer le circuit d’air. d'air et la buse de Observer les instruc- peinture encrassé...
Página 210 Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Défaut Cause Remède Pas de fonction de la L’anneau de distri- Remplacer l'anneau de régularisation de jet bution d'air n’est pas distribution d'air (voir rond / jet plat – régula- correctement position- chapitre 9.2).
Página 211: Elimination
à pulvériser et les anti-agglomérants séparément du pis- tolet de peinture. Observer les prescriptions applicables sur le plan local ! 13. Service après-vente Vous trouverez des accessoires, des pièces de rechange et du soutien technique auprès de votre distributeur SATA.
Página 212: Accessoires
6981 Raccord fileté express G1/4 IG 5 pc 27771 Micromètre d'air 0 – 845 avec manomètre 1 pc 64030 Kit de nettoyage SATA 1 jeu 53090 Tuyau d’air 1 pc 48173 Graisse à haute performance 1 pc 15. Pièces de rechange Réf.
Página 213: Déclaration De Conformité
Mode d'emploi SATAjet 100 B F (RP / HVLP), B P Réf. Dénomination Quan- tité 133967 Vis de blocage pour micromètre d'air SATA 3 pcs 133983 Raccord d'air 1 pc 133991 Tête du piston d'air 3 pcs 139188 Réglage du flux de produit avec contre-écrou...
Página 215: Γενικές Πληροφορίες
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Περιεχόμενα [πρωτότυπο κείμενο: Γερμανικά] 1. Γενικές πληροφορίες ...215 καλή κατάσταση ....226 2. Οδηγίες ασφαλείας ....216 10. Φροντίδα και αποθήκευση ...231 3. Προβλεπόμενη χρήση ..219 11. Βλάβες .........232 4. Περιγραφή ......219 12. Απόρριψη ......236 5. Περιεχόμενο συσκευασίας ...219 13. Εξυπηρέτηση πελατών...
Página 216: Οδηγίες Ασφαλείας
τα φθοράς Κατά κανόνα πρέπει να χρησιμοποιούνται μόνο γνήσιος παρελκόμενος εξοπλισμός, ανταλλακτικά και εξαρτήματα φθοράς της SATA. Τα αξεσου- άρ, τα οποία δεν παρέχονται από τη SATA, δεν είναι ελεγμένα και εγκε- κριμένα. Για ζημιές που οφείλονται στη χρήση μη εγκεκριμένου παρελκό- μενου εξοπλισμού, ανταλλακτικών και εξαρτημάτων φθοράς, η SATA δεν αναλαμβάνει καμία ευθύνη. 1.5. Εγγύηση και ευθύνη Ισχύουν οι Γενικοί Όροι Συναλλαγών της SATA και ενδεχόμενες περαιτέ- ρω συμβάσεις καθώς και η ισχύουσα νομοθεσία. Η SATA δεν φέρει ευθύνη στις ακόλουθες περιπτώσεις ■ Μη τήρηση των οδηγιών λειτουργίας ■ Μη προβλεπόμενη χρήση του προϊόντος ■ Εκτέλεση των εργασιών από μη εκπαιδευμένο προσωπικό ■ Παράλειψη χρήσης ατομικού εξοπλισμού προστασίας ■ Μη χρήση γνήσιου παρελκόμενου εξοπλισμού, ανταλλακτικών και εξαρ- τημάτων φθοράς ■ Αυθαίρετων μετατροπών και τεχνικών τροποποιήσεων ■ Φυσική φθορά / παλαίωση ■ Χτυπήματα που υπερβαίνουν τον σκοπό της χρήσης...
Página 217 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ωθεί λόγω λήψης ναρκωτικών, αλκοόλ, φαρμάκων ή λόγω άλλης αιτίας. 2.2. Προσωπικός εξοπλισμός προστασίας Κατά την χρήση του πιστολιού βαφής, καθώς και κατά τον καθαρισμό και τη συντήρηση, πρέπει να χρησιμοποιείται πάντα εγκεκριμένη προστασία της αναπνοής και των ματιών, καθώς και της ακοής, κατάλληλα γάντια προστασίας, ενδυμασία εργασίας και υποδήματα ασφαλείας. 2.3. Χρήση σε περιοχές με κίνδυνο εκρήξεων Προειδοποίηση! Κίνδυνος έκρηξης! Θανάσιμος κίνδυνος από πιστόλι βαφής που μπορεί να εκρα- γεί Κατά τη χρήση του πιστολιού βαφής σε περιοχές με κίνδυνο έκρηξης της...
Página 218 ■ Η επεξεργασία διαβρωτικών υλικών, που περιέχουν χρωστικές ύλες με- γάλες σε μέγεθος, με αιχμηρές ακμές και είναι αποξεστικές, απαγορεύ- εται. Σε αυτές ανήκουν για παράδειγμα διάφορα είδη κόλλας, η κόλλα επαφής και διασποράς, το χλωριωμένο καουτσούκ, παρόμοια υλικά καθαρισμού και χρώματα με χονδροειδή ινώδη υλικά. ■ Μεταφέρετε στον χώρο εργασίας μόνο τις απαιτούμενες για το προκεί- μενο βήμα εργασίας ποσότητες διαλύτη, χρώματος ή βερνικιού ή άλλων επικίνδυνων μέσων ψεκασμού. Επιστρέφετε τα υλικά αυτά στα προβλε- πόμενα σημεία αποθήκευσης μετά την ολοκλήρωση της εργασίας. Παράμετρος λειτουργίας ■ Πρέπει να χειρίζεστε το πιστόλι βαφής εντός των παραμέτρων που αναγράφονται στην πινακίδα τύπου. Συνδεδεμένα εξαρτήματα ■ Χρησιμοποιείτε αποκλειστικά γνήσια παρελκόμενα και ανταλλακτικά SATA. ■ Οι συνδεδεμένοι εύκαμπτοι σωλήνες και αγωγοί πρέπει να αντέχουν με ασφάλεια τις αναμενόμενες θερμικές, χημικές και μηχανικές καταπονή- σεις κατά τη λειτουργία. ■ Οι εύκαμπτοι σωλήνες που είναι υπό πίεση μπορούν να προκαλέσουν τραυματισμούς από τις απότομες κινήσεις κατά το λύσιμό τους. Πριν από το λύσιμο να εξαερώνετε πάντα τελείως τους εύκαμπτους σωλήνες. Καθαρισμός ■ Μην χρησιμοποιείτε ποτέ όξινα και αλκαλικά καθαριστικά μέσα για τον καθαρισμό του πιστολιού βαφής. ■ Μην χρησιμοποιείτε ποτέ καθαριστικά μέσα που βασίζονται σε αλογο- νωμένους υδρογονάνθρακες. Χώρος λειτουργίας ■ Μην χρησιμοποιείτε το πιστόλι βαφής ποτέ σε περιοχές κοντά σε πηγές...
Página 219: Προβλεπόμενη Χρήση
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ■ Τηρείτε τους κανονισμούς πρόληψης ατυχημάτων. 3. Προβλεπόμενη χρήση Το πιστόλι βαφής χρησιμεύει στην επίστρωση χρωμάτων και βερνικιών, καθώς και άλλων κατάλληλων, ρευστών υλικών σε κατάλληλες επιφάνειες. 4. Περιγραφή Ο πεπιεσμένος αέρας που απαιτείται για τη βαφή τροφοδοτείται στη σύν- δεση πιεσμένου αέρα. Με το πάτημα της σκανδάλης έως το πρώτο σημείο πίεσης ενεργοποιείται το σύστημα ελέγχου του αρχικού αέρα. Τραβώντας κι άλλο την σκανδάλη η βελόνα χρώματος έλκεται από το ακροφύσιο χρώ- ματος, το μέσο ψεκασμού ρέει χωρίς πίεση από το ακροφύσιο χρώματος και ψεκάζεται μέσω του πεπιεσμένου αέρα που ρέει από το ακροφύσιο αέρα. 5. Περιεχόμενο συσκευασίας ■ Πιστόλι βαφής με σετ ακροφυσίων B F RP / B F HVLP/ B P και δοχείο ροής ■ Σετ εργαλείων ■ Κλιπ CCS ■ Οδηγίες λειτουργίας Εναλλακτική έκδοση ■...
Página 220 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P [1-13] Σύνδεση πιστολιών λακαρί- [1-15] Φίλτρο λάκας (δεν απεικο- σματος με QCC νίζεται) [1-14] Σύνδεση δοχείου ροής με [1-16] Δοχείο ροής QCC [1-17] Καπάκι δοχείου ροής 6.1. Μικρόμετρο αέρα [3-41] SATA adam 2 (βλέπε κεφάλαιο 14) [3-42] Ξεχωριστό μανόμετρο με ρυθμιστική διάταξη (βλέπε κεφάλαιο 14) [3-43] Ξεχωριστό μανόμετρο χωρίς ρυθμιστική διάταξη (βλέπε κεφάλαιο 14) [3-44] Μέτρηση πίεσης στο δίκτυο πεπιεσμένου αέρα...
Página 221: Τεχνικά Χαρακτηριστικά
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P 7. Τεχνικά χαρακτηριστικά...
Página 222 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Πίεση εισόδου πιστολιού Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Πεδίο χρήσης) HVLP Operating range 2,0 bar 29 psi (Πεδίο χρήσης) "Compliant" > 2,0 bar (Εσω- > 29 psi (Εσω- τερική πίεση- τερική πίεση- ακροφυσίου > 0,7 ακροφυσίου > 10 bar) psi) συμμόρφωση με < 2,5 bar (Εσωτε- < 35 psi (Εσω- νομοθεσία Λομβαρ- ρική πίεση ακρο- τερική πίεση- δίας / Ιταλίας φυσίου < 1,0 bar) ακροφυσίου < 15 psi) Polyester Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Πεδίο χρήσης) Απόσταση...
Página 223: Λειτουργία
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Κατανάλωση αέρα στα 2,0 bar πίεση εισόδου πιστολιού 290 Nl/min 10.2 cfm HVLP 350 Nl/min 12.4 cfm πολυεστέρας 245 Nl/min 8.7 cfm Μέγ. θερμοκρασία μέσου ψεκασμού 50 °C 122 °F Βάρος / μοντέλο Polyester RP/ Polyester HVLP HVLP Βάρος (χωρίς υλικό) πλαστικού 601 g 612 g 21.2 21.6 oz. δοχείου ροής 600 ml Βάρος (χωρίς υλικό) δοχεί- 478 g 489 g...
Página 224: Πρώτη Έναρξη Λειτουργίας
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Προσοχή! Ζημιές λόγω βρόμικου πεπιεσμένου αέρα Η χρήση όχι καθαρού πεπιεσμένου αέρα μπορεί να προξενήσει δυσλειτουργίες. → Χρησιμοποιήστε καθαρό πεπιεσμένο αέρα. Για παράδειγμα με φίλτρο SATA 100 (# 148247) εκτός της καμπίνας βαφής ή με φίλτρο SATA 484 (# 92320) εντός της καμπίνας βαφής. Πριν από κάθε χρήση προσέξτε / ελέγξτε τα εξής σημεία, για να διασφαλί- ζεται μια ασφαλής εργασία με το πιστόλι βαφής: ■ Ελέγξτε τη σωστή έδραση όλων των βιδών [2-1], [2-2], [2-3], [2-4] και των βιδών [2-5]. Σφίξτε ενδ. τις βίδες. ■ Ακροφύσιο χρώματος [2-2] με ροπή σύσφιξης 14 Nm [7-5] σφιγμένο. ■ Βίδα ασφάλισης [10-1] σφιγμένη. ■ Χρησιμοποιείται τεχνικά καθαρός πεπιεσμένος αέρας. 8.1. Πρώτη έναρξη λειτουργίας ■ Εκκενώστε με πίεση σχολαστικά τον αγωγό πεπιεσμένου αέρα πριν από τη συναρμολόγηση. ■ Ξεπλύνετε το κανάλι χρώματος με κατάλληλο καθαριστικό υγρό [2-6]. ■ Βιδώστε τον συνδετικό μαστό [2-10] στη σύνδεση αέρα [1-8]. ■ Ευθυγραμμίστε το ακροφύσιο αέρα. Οριζόντια δέσμη ψεκασμού [2-8] Κάθετη δέσμη ψεκασμού [2-7] ■ Συναρμολογήστε το φίλτρο λάκας [2-12] και το δοχείο ροής [2-13].
Página 225 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ■ Πιέστε προς τα μέσα την ασφάλεια υπερχείλισης [2-9] στο βιδωτό καπάκι. ■ Πληρώστε το δοχείο ροής (έως 20 mm κάτω από την άνω ακμή). ■ Βιδώστε το βιδωτό καπάκι στο δοχείο ροής. Προσαρμογή εσωτερικής πίεσης πιστολιού Υπόδειξη! Στις δυνατότητες ρύθμισης [3-2], [3-3] και [3-4] πρέπει το μικρόμε τ ρο αέρα [1-5] να είναι πλήρως ανοιχτό (σε κάθετη θέση). Υπόδειξη! Πιο συγκεκριμένα η εσωτερική πίεση πιστολιού μπορεί να ρυθμιστεί με το SATA adam 2 [3-1]. Υπόδειξη! Αν δεν επιτυγχάνεται η απαιτούμενη πίεση εισόδου πιστολιού, πρέπει να αυξηθεί η πίεση στο δίκτυο πεπιεσμένου αέρα. Η πολύ υψηλή πίεση αέρα εισόδου οδηγεί σε μεγάλη απαιτούμενη δύνα- μη για τον χειρισμό της σκανδάλης. ■ Τραβήξτε πλήρως τη σκανδάλη [1-11]. ■ Ρυθμίστε την πίεση εισόδου πιστολιού σύμφωνα με τις παρακάτω δυνατότητες ρύθμισης [3-1], [3-2], [3-3] έως [3-4]. Τηρείτε τη μέγιστη πίεση εισόδου πιστολιού (βλέπε κεφάλαιο 7). ■ Φέρτε τη σκανδάλη στη θέση εξόδου.
Página 226: Συντήρηση Και Διατήρηση Σε
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ■ Ρυθμίστε την ποσότητα υλικού στη ρυθμιστική βίδα [1-3]. ■ Σφίξτε το κόντρα παξιμάδι με το χέρι. Ρύθμιση δέσμης ψεκασμού Η δέσμη ψεκασμού μπορεί να ρυθμιστεί αδιαβάθμητα με τη βοήθεια της ρύθμισης στρογγυλής / πλατιάς δέσμης ψεκασμού [1-2] μέχρι να επιτευ- χθεί μια στρογγυλή δέσμη ψεκασμού. ■ Ρυθμίστε τη δέσμη ψεκασμού με περιστροφή της ρύθμισης στρογγυλής και πλατιάς δέσμης ψεκασμού [1-2]. ■ Περιστροφή προς τα δεξιά [5-2] – Στρογγυλή δέσμη ψεκασμού ■ Περιστροφή προς τα αριστερά [5-1] – Πλατιά δέσμη ψεκασμού Έναρξη διαδικασίας βαφής ■ Σταθείτε σε απόσταση ψεκασμού (βλέπε κεφάλαιο 7). ■ Τραβήξτε πλήρως τη σκανδάλη [6-2] και οδηγήστε το πιστόλι βαφής 90° προς την επιφάνεια βαφής [6-1]. ■ Διασφαλίστε την τροφοδοσία αέρα ψεκασμού και την τροφοδοσία υλικού. ■ Τραβήξτε τη σκανδάλη [1-11] προς τα πίσω και ξεκινήστε τη διαδικα- σία βαφής. Ρυθμίστε την ποσότητα υλικού και τη δέσμη ψεκασμού, αν απαιτείται. Τερματισμός διαδικασίας βαφής ■ Φέρτε τη σκανδάλη [1-11] στη θέση εξόδου. ■...
Página 227 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Προειδοποίηση! Κίνδυνος τραυματισμού από αιχμηρές ακμές Σε εργασίες συναρμολόγησης στο συγκρότημα ακροφυσίων υπάρχει κίνδυνος τραυματισμού από αιχμηρές ακμές. → Φοράτε γάντια εργασίας. → Χρησιμοποιείτε το εργαλείο εξαγωγής SATA πάντα στραμμένο ανά- ποδα από το σώμα. Το επόμενο κεφάλαιο περιγράφει τη συντήρηση και τις εργασίες για τη διατήρηση του πιστολιού βαφής. Οι εργασίες συντήρησης και επισκευής επιτρέπεται να εκτελούνται μόνο από εκπαιδευμένο εξουσιοδοτημένο ειδικό. ■ Πριν από κάθε εργασία συντήρησης και επισκευής διακόπτετε την τρο- φοδοσία πεπιεσμένου αέρα στη σύνδεση πεπιεσμένου αέρα [1-8]. Για την επισκευή διατίθενται ανταλλακτικά (δείτε κεφάλαιο 15). 9.1. Αντικατάσταση συγκροτήματος ακροφυσίων Προσοχή! Ζημιές από λάθος συναρμολόγηση...
Página 228 πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.2. Αντικατάσταση δακτυλίου διανομής αέρα Υπόδειξη! Μετά την αποσυναρμολόγηση του δακτυλίου διανομής αέρα ελέγχετε την επιφάνεια στεγανοποίησης στο πιστόλι βαφής. Αν υπάρχουν ζημιές απευθυνθείτε στην εξυπηρέτηση πελατών SATA (για τη διεύθυνση βλέ- πε κεφάλαιο 16). Αποσυναρμολόγηση δακτυλίου διανομής αέρα ■ Αποσυναρμολογήστε το συγκρότημα ακροφυσίων (δείτε κεφάλαιο 9.1). ■ Αφαιρέστε τον δακτύλιο διανομής αέρα με το εργαλείο εξαγωγής SATA [8-1]. ■ Ελέγξτε την επιφάνεια στεγανοποίησης [8-2] για ακαθαρσίες, αν απαι- τείται καθαρίστε. Συναρμολόγηση δακτυλίου διανομής αέρα ■ Τοποθετήστε τον δακτύλιο δακτυλίου διανομής αέρα. Ο πείρος [8-3] του δακτυλίου διανομής αέρα πρέπει να ευθυγραμμιστεί αντίστοιχα. ■ Πρεσάρετε ομοιόμορφα τον δακτύλιο διανομής αέρα. ■ Συναρμολογήστε το συγκρότημα ακροφυσίων (δείτε κεφάλαιο 9.1). Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.3. Αντικατάσταση στεγανοποιητικού παρεμβύσματος βελό- νας...
Página 229 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P ■ Ξεβιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι από το σώμα πιστολιού. ■ Αφαιρέστε το ελατήριο και τη βελόνα χρώματος [9-1]. ■ Αποσυναρμολογήστε τη σκανδάλη [9-2]. ■ Ξεβιδώστε το στεγανοποιητικό παρέμβυσμα βελόνας χρώματος [9-3] από το σώμα του πιστολιού. Συναρμολόγηση στεγανοποιητικού παρεμβύσματος βελόνας χρώ- ματος ■ Βιδώστε το στεγανοποιητικό παρέμβυσμα βελόνας χρώματος [9-3] στο σώμα πιστολιού. ■ Συναρμολογήστε τη σκανδάλη [9-2]. ■ Τοποθετήστε το ελατήριο και τη βελόνα χρώματος [9-1]. ■ Βιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι [1-4] στο σώμα πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2.
Página 230 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P μέτρου αέρα ■ Τοποθετήστε το στέλεχος εμβόλου αέρα [10-3] στη σωστή θέση. ■ Λιπάνετε και τοποθετήστε το έμβολο αέρα με το ελατήριο εμβόλου αέρα [10-5], καθώς και το μικρόμετρο αέρα [10-4] με γράσο πιστολιού SATA (# 48173). ■ Πιέστε προς τα μέσα το μικρόμετρο αέρα [10-4] στο σώμα πιστολιού. ■ Βιδώστε τη βίδα ασφάλισης [10-1] στο σώμα πιστολιού. Μετά την τοποθέτηση ρυθμίστε την ποσότητα υλικού, σύμφωνα με το κεφάλαιο 8.2. 9.5. Αντικατάσταση αυτορυθμιζόμενου στεγανοποιητικού παρεμβύσματος (πλευρά αέρα) Η αντικατάσταση είναι απαραίτητη, εάν εξέρχεται αέρας κάτω από τη σκανδάλη. Αποσυναρμολόγηση αυτορυθμιζόμενου στεγανοποιητικού παρεμβύ- σματος ■ Λύστε το κόντρα παξιμάδι [1-4]. ■ Ξεβιδώστε τη ρυθμιστική βίδα [1-3] με κόντρα παξιμάδι από το σώμα πιστολιού. ■ Αφαιρέστε το ελατήριο και τη βελόνα χρώματος [9-1]. ■ Αποσυναρμολογήστε τη σκανδάλη [9-2].
Página 231: Φροντίδα Και Αποθήκευση
γυλής / πλατιάς δέσμης ψεκασμού Η αντικατάσταση είναι απαραίτητη όταν εξέρχεται αέρας στη ρύθμιση στρογγυλής / πλατιάς δέ σ μης ψεκασμού ή όταν δεν είναι πλέον δυνατή η ρύθμιση της δέσμης ψεκασμού. Αποσυναρμολόγηση ρυθμιστικής βίδας ■ Ξεβιδώστε τη φρεζάτη βίδα [11-2]. ■ Αφαιρέστε το ρικνωτό κουμπί [11-3]. ■ Βιδώστε τη ρυθμιστική βίδα [11-4] με κλειδί πολλαπλών χρήσεων στο σώμα πιστολιού. Συναρμολόγηση ρυθμιστικής βίδας ■ Βιδώστε τη ρυθμιστική βίδα [11-4] με κλειδί πολλαπλών χρήσεων SATA στο σώμα πιστολιού. ■ Τοποθετήστε το ρικνωτό κουμπί [11-3]. ■ Επιχρίστε τη φρεζάτη βίδα [11-2] με Loctite 242 [11-1] και βιδώστε με το χέρι. 10. Φροντίδα και αποθήκευση Για να διασφαλίζεται η λειτουργία του πιστολιού βαφής, απαιτείται προσε- κτικός χειρισμός, καθώς και συνεχή φροντίδα του προϊόντος. ■ Φυλάξτε το πιστόλι βαφής σε χώρο χωρίς υγρασία. ■ Καθαρίζετε το πιστόλι βαφής μετά από κάθε χρήση και πριν από κάθε...
Página 232: Βλάβες
Προσοχή! Υλικές ζημιές από εσφαλμένο καθαρισμό Η βύθιση σε διαλύτες ή καθαριστικά μέσα ή ο καθαρισμός σε συσκευή με υπερήχους μπορεί να προκαλέσει ζημιές στο πιστόλι βαφής. → Μην βάζετε το πιστόλι βαφής μέσα σε διαλύτες ή καθαριστικά μέσα. → Μην καθαρίζετε το πιστόλι βαφή σε συσκευή με υπερήχους. → Χρησιμοποιείτε μόνο πλυντήρια πιστολιών βαφής που συνιστά η SATA. Υλικές ζημιές από λάθος εργαλείο καθαρισμού Μην καθαρίζετε ποτέ τις βρώμικες οπές με ακατάλληλα αντικείμενα. Ακόμα και οι μικρότερες ζημιές επηρεάζουν την εικόνα ψεκασμού. → Χρησιμοποιείτε βελόνες καθαρισμού ακροφυσίων SATA (# 62174) ή (# 9894). Υπόδειξη! Σε σπάνιες περιπτώσεις μπορεί να χρειαστεί η αποσυναρμολόγηση μερικών μερών του πιστολιού βαφής για τον σχολαστικό καθαρισμό του. Αν απαιτείται αποσυναρμολόγηση, τότε αυτή πρέπει να περιορίζεται μόνο στα εξαρτήματα που εξαιτίας της λειτουργίας τους έρχονται σε επα- φή με το υλικό. ■ Ξεπλύνετε καλά το πιστόλι βαφής με διαλυτικό. ■ Καθαρίστε το ακροφύσιο αέρα με πινέλο ή βούρτσα. ■ Γρασάρετε ελαφριά τα κινούμενα μέρη με γράσο πιστολιού. 11. Βλάβες...
Página 233 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Ασταθής δέσμη ψεκα- Το ακροφύσιο χρώ- Σφίξτε το ακροφύσιο σμού (πέταγμα / αστα- ματος δεν είναι καλά χρώματος με το κλειδί θής εκτόξευση) ή σφιγμένο. πολλαπλών χρήσεων. φυσαλίδες αέρα στο Ο δακτύλιος διανομής Αντικαταστήστε τον δοχείο ροής. αέρα είναι κατεστραμ- δακτύλιο διανομής αέρα μένος ή ακάθαρτος. (βλέπε κεφάλαιο 9.2). Φυσαλίδες αέρα στο Ακροφύσιο αέρα χα- Σφίξτε με το χέρι το δοχείο ροής. λαρό. ακροφύσιο αέρα. Το διάκενο μεταξύ Καθαρίστε το κύκλω- του ακροφυσίου αέρα μα αέρα. Τηρείτε τις...
Página 234 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Εικόνα ψεκασμού Τα ανοίγματα του Καθαρίστε το ακροφύ- πολύ μικρή, λοξή, ακροφυσίου αέρα είναι σιο αέρα. Τηρείτε τις μονόπλευρη ή διαχω- μπλοκαρισμένα από υποδείξεις καθαρισμού ρίζεται. βερνίκι. (βλέπε κεφάλαιο 10). Η κεφαλή του ακροφυ- Ελέγξτε το συγκρότημα σίου χρώματος (μύτη ακροφυσίων χρώμα- ακροφυσίου χρώ- τος για ζημιές και ενδ. ματος) έχει υποστεί αντικαταστήστε το συ- ζημιά. γκρότημα ακροφυσίων (βλέπε κεφάλαιο 9.1). Καμία λειτουργία της Ο δακτύλιος διανομής Αντικαταστήστε τον ρύθμισης στρογγυ- αέρα δεν είναι σωστά δακτύλιο διανομής αέρα λής / πλατιάς δέ σ μης τοποθετημένος (η (βλέπε κεφάλαιο 9.2). ψεκασμού – Η ρυθμι- γλωττίδα δεν βρίσκε- στική βίδα περιστρέ- ται στην οπή) ή έχει...
Página 235 Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Βλάβη Αιτία Αντιμετώπιση Το υλικό εκτοξεύεται Ο αέρας διασποράς Σφίξτε τα εξαρτήματα, στο δοχείο ροής. φτάνει στο δοχείο καθαρίστε ή αντικατα- ροής μέσω του κα- στήστε τα. ναλιού χρώματος. Το ακροφύσιο χρώματος δεν έχει σφιχτεί επαρ- κώς. Το ακροφύσιο αέρα δεν έχει βιδωθεί πλήρως, ροή αέρα μπουκωμένη, ελαττω- ματική έδραση ή κατε- στραμμένο συγκρότη- μα ακροφυσίων. Σκουριά στο σπείρω- Το καθαριστικό υγρό Αντικαταστήστε το μα του ακροφυσίου (υδατώδες) παραμένει σώμα πιστολιού. Τη- αέρα, στο κανάλι υλι- πολύ ώρα στο πιστόλι. ρείτε τις υποδείξεις...
Página 236: Απόρριψη
Τηρείτε τις υποδείξεις χρώματος"). καθαρισμού (βλέπε κεφάλαιο 10). Ζημιά στο συγκρότημα Αντικαταστήστε το συ- ακροφυσίου. γκρότημα ακροφυσίων (βλέπε κεφάλαιο 9.1). 12. Απόρριψη Απόρριψη του πλήρως εκκενωθέντος πιστολιού βαφής ως υλικού ανακύ- κλωσης. Για να αποφεύγεται επιβάρυνση του περιβάλλοντος, απορρίπτετε σωστά τα κατάλοιπα του μέσου ψεκασμού και του μέσου διαχωρισμού ξεχωριστά από το πιστόλι βαφής. Τηρείτε τις τοπικές προδιαγραφές! 13. Εξυπηρέτηση πελατών Παρελκόμενο εξοπλισμό, ανταλλακτικά και τεχνική υποστήριξη θα λάβετε από τον τοπικό σας έμπορο της SATA. 14. Αξεσουάρ Αρ. εί- Ονομασία Πλήθος δους 6981 Ταχυσύνδεσμος G1/4 IG 5 τεμ. 27771 Μικρόμετρο αέρα 0 – 845 με μανόμετρο 1 τεμ. 64030 Σετ καθαρισμού SATA 1 σετ 53090 Ελαστικός σωλήνας αέρα...
Página 237 1 τεμ. 130492 Σετ σκανδάλης SATAjet 100 1 τεμ. 133926 Σετ τροχαλιών σκανδάλης 1 σετ 133934 Στεγανοποιητικό παρέμβυσμα για ρύθμιση στρογ- 3 τεμ. γυλής / πλατιάς δέσμης ψεκασμού ρυθμιστικής βίδας 133942 Βάση στεγανοποιητικού παρεμβύσματος (πλευρά 1 τεμ. αέρα) 133959 Ελατήριο βελόνας χρώματος και εμβόλου αέρα 3 τεμ. 133967 Βίδα ασφάλισης για μικρόμετρο αέρα SATA 3 τεμ. 133983 Σύνδεση αέρα 1 τεμ. 133991 Κουμπί εμβόλου αέρα 3 τεμ. 139188 Ρύθμιση ποσότητας υλικού με αντιπερικόχλιο 1 τεμ. 139964 Μικρόμετρο αέρα 1 τεμ. 140574 Ρικνωτό κουμπί και βίδα 1 τεμ. 140582 Στοιχεία στεγανοποίησης για το ακροφύσιο χρώ- 5 τεμ.
Página 238: Δήλωση Συμμόρφωσης Ε.Ε
Οδηγίες λειτουργίας SATAjet 100 B F (RP / HVLP), B P Περιλαμβάνεται στο σετ στεγανοποιητικών παρεμβυσμάτων  (# 183780) 16. Δήλωση Συμμόρφωσης Ε.Ε. Την ισχύουσα ενημερωμένη δήλωση συμμόρφωσης θα βρείτε εδώ: www.sata.com/downloads...
Página 239: Általános Tudnivalók
1. Általános tudnivalók 1.1. Bevezetés Ez az üzemeltetési utasítás fontos tudnivalókat tartalmaz a SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P berendezés üzemeltetésével kapcsolatban, amelyet a következőkben lakkozópisz- tolynak nevezünk.
Página 240: Balesetvédelem
1.4. Tartozékok, pót- és kopó alkatrészek Alapvetően a termék csak eredeti SATA márkájú tartozékokkal, pót- és kopó alkatrészekkel használható. A nem a SATA által szolgáltatott tar- tozékokat a gyártó nem vizsgálta be és nem hagyta jóvá. A nem jóváha- gyott tartozékok, pót- és kopó...
Página 241: Biztonsági Tudnivalók
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P 2.2. Személyi védőfelszerelés A lakkozópisztoly használatakor, valamint tisztításakor és karbantartá- sakor mindig viseljen engedélyezett légzésvédőt és védőszemüveget, továbbá hallásvédőt, megfelelő védőkesztyűt, munkaruhát és védőcipőt. 2.3. Alkalmazás robbanásveszélyes területeken Figyelmeztetés! Robbanásveszély! A felrobbanó...
Página 242: Rendeltetésszerű Használat
Üzemi paraméterek ■ A lakkozópisztolyt kizárólag a típustáblán megadott paraméterek szerint működtesse. Csatlakoztatott összetevők ■ Kizárólag eredeti SATA tartozékokat és pótalkatrészeket használjon. ■ A csatlakoztatott tömlők és vezetékek biztosan legyenek ellenállóak az üzemeltetésekor várható termikus, kémiai és mechanikai igénybevéte- lekkel szemben.
Página 243: Leírás
A levegő-mikrométer [1-14] Festékedény-csatlakozó [1-6] rögzítő csavarja QCC-vel Légdugattyú (nem látható) [1-15] Festékszita (nem látható) [1-7] Sűrítettlevegő-csatlakozás, [1-16] Festékedény [1-8] G ¼ ” (külső menet) [1-17] Festékedény fedél ColorCode-rendszer (CCS) [1-9] 6.1. Levegő-mikrométer [3-45] SATA adam 2 (lásd a 14. fejezetet)
Página 244: Műszaki Adatok
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P [3-46] Külön nyomásmérő szabá- [3-47] Külön nyomásmérő szabá- lyozóeszközzel (lásd a lyozóeszköz nélkül (lásd a 14. fejezetet) 14. fejezetet) [3-48] Nyomásmérés a sűrítettle- vegő-hálózatnál 7. Műszaki adatok Pisztoly bemeneti nyomás Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi...
Página 245: Üzemeltetés
Szennyezett sűrített levegő használata hibás működést eredményezhet. → Használjon tiszta sűrített levegőt. Például 100-as SATA szűrőt (148247 sz.) a fényezőfülkén kívül vagy 484-es SATA szűrőt (92320 sz.) a fényezőfülkében. Minden használat előtt ügyeljen a következőkre / ellenőrizze az alábbiakat, hogy biztonságosan dolgozhasson a lakkozópisztollyal:...
Página 246: Első Használat
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P ■ Az összes csavar ([2-1], [2-2], [2-3], [2-4] és [2-5]) megfelelő meghú- zását. Szükség esetén húzza meg a csavarokat. ■ Húzza meg a [2-2] festékfúvókát 14 Nm nyomatékkal ([7-5]). ■...
Página 247 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Figyelem! A pisztoly belső nyomását a SATA adam 2 eszközzel állíthatja be a legpontosabban ([3-1]). Figyelem! Ha a pisztoly bemeneti nyomása a szükséges szint alatt van, növelje a nyomást a sűrítettlevegő-hálózatban.
Página 248: Szervizelés És Karbantar
Az éles szélek sérülésveszélyt jelentenek A fúvókakészlet szerelésekor az éles szélek sérüléseket okozhatnak. → Viseljen védőkesztyűt. → A SATA kihúzó szerszámot soha ne használja maga felé. Az alábbi fejezet a lakkozópisztoly karbantartásával és szervizelésével kapcsolatos tudnivalókat ismerteti. A karbantartási és szervizelési munkákat minden esetben bízza képzett szakemberekre.
Página 249 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P A karbantartáshoz cserealkatrészek állnak rendelkezésre (ld. a 15fejeze- tet). 9.1. A fúvókakészlet cseréje Vigyázat! A hibás szerelés károkat okozhat A hibás szerelési sorrend miatt a festékfúvóka és a festéktű is károsod- hat.
Página 250 (a címet lásd: 16. fejezet). A légelosztó gyűrű leszerelése ■ Szerelje le a fúvókakészletet (lásd a 9.1. fejezetet). ■ Húzza ki a légelosztó gyűrűt a [8-1] SATA kihúzó szerszámmal. ■ Ellenőrizze, hogy a [8-2] tömítőfelület szennyezett-e, szükség esetén tisztítsa meg.
Página 251 A levegődugattyú, levegődugattyú-rugó és levegő-mikrométer beszerelé- ■ Megfelelő helyzetben helyezze be a [10-3] levegődugattyú-rudat. ■ Zsírozza be a levegődugattyút és a [10-5] levegődugattyú-rugót, to- vábbá a [10-4] levegő-mikrométert SATA pisztolyzsírral (48173 sz.), és helyezze be őket. ■ Nyomja be a [10-4] levegő-mikrométert a pisztolytestbe.
Página 252: Karbantartás És Tárolás
■ Csavarja ki a [11-2] süllyesztett fejű csavart. ■ Húzza le a [11-3] recézett gombot. ■ SATA univerzális kulccsal csavarja ki a [11-4] orsót a pisztolytestből. Az orsó beszerelése ■ SATA univerzális kulccsal csavarja be a [11-4] orsót a pisztolytestbe.
Página 253 A szennyezett furatokat semmi esetre se tisztítsa a célnak nem megfe- lelő eszközökkel. Már a legcsekélyebb károsodás is ronthatja a szórás- képet. → Használja a SATA fúvókatisztító tűket (62174 sz.), ill. (9894 sz.). Figyelem! Esetenként előfordulhat, hogy le kell szerelni a lakkozópisztoly egyes alkatrészeit, hogy alaposan meg lehessen tisztítani őket.
Página 254: Hibák
Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P 11. Hibák A következőkben leírt üzemzavarokat csak képzett szakszemélyzet hárít- hatja el. Ha egy üzemzavar nem hárítható el az alább leírt intézkedésekkel, küldje el a lakkozópisztolyt a SATA ügyfélszolgálatának (a címet lásd: 16. feje- zet). Zavar Elhárítás Nem egyenletes A festékfúvókát nem...
Página 255 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Zavar Elhárítás A spiccelt kép túl kicsi, A légfúvóka furataiban Tisztítsa meg a légfú- ferde, egyoldalas vagy lakk rakódott le. vókát. Tartsa be a tisz- hasadt. títási útmutatót (lásd a 10.
Página 256 Üzemeltetési utasítás SATAjet 100 B F (RP / HVLP), B P Zavar Elhárítás Az anyag bugyog a A festékcsatornán Húzza meg, tisztítsa gravitációs adagolású keresztül porlasztott meg vagy cserélje ki az tartályban. levegő kerül a gravi- alkatrészeket. tációs adagolású tar- tályba.
Página 257: Hulladékkezelés
A teljesen kiürült lakkozópisztolyt kezelje hulladékként. A környezeti károk elkerüléséhez a szóróanyag és az elválasztóanyag maradványait a lakko- zópisztolytól elkülönítve, szakszerűen ártalmatlanítsa. Vegye figyelembe a helyi előírásokat! 13. Vevőszolgálat Tartozékokat, pótalkatrészeket és műszaki támogatást SATA kereskedő- jénél kaphat. 14. tartozék Cikk-sz. Megnevezés Darab- szám...
Página 258: Eu Megfelelőségi Nyilatkozat
133926 Tömítés a kör- és szélessáv-szabályozó orsójához 3 db. 133934 Tömítéstartó (levegőoldali) 1 db. 133942 Festéktű- és levegődugattyú-rugó 3 db. 133959 Rögzítőcsavar a SATA levegő-mikrométerhez 3 db. 133967 Levegőcsatlakozás 1 db. 133983 légdugattyú fej 3 db. 133991 Anyagmennyiség szabályozó ellenanyával 1 db.
Página 259: Informazioni Generali
1.1. Introduzione Le presenti istruzioni d'uso contengono informazioni importanti per il fun- zionamento del prodotto SATAjet 100 B F RP / SATAjet 100 B F HVLP / SA- TAjet 100 B P, di seguito denominato pistola a spruzzo. Vengono anche descritte le operazioni di messa in funzione, manutenzione e manutenzio- ne periodica, cura, stoccaggio e rimozione dei guasti.
Página 260: Indicazioni Di Sicurezza
1.4. Accessori, ricambi e pezzi usurabili In generale, utilizzare solo ricambi, accessori e pezzi usurabili originali SATA. I ricambi non forniti da SATA non sono omologati né autorizzati. SATA non risponde per eventuali danni causati dall'uso di ricambi, acces- sori e pezzi usurabili non autorizzati.
Página 261: Equipaggiamento Di Protezione Personale
Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P 2.2. Equipaggiamento di protezione personale Durante l'uso della pistola a spruzzo e durante gli interventi di pulizia e manutenzione, indossare sempre la protezione delle vie respiratorie, de- gli occhi e dell'udito, guanti di protezione adeguati, indumenti di lavoro e scarpe antinfortunistiche.
Página 262: Impiego Secondo Le Disposzioni
■ La pistola a spruzzo va utilizzata solo entro i parametri indicati sulla targhetta. Componenti collegati ■ Usare esclusivamente accessori e ricambi originali SATA. ■ I tubi collegati, flessibili e rigidi, devono essere resistenti alle sollecita- zioni termiche, chimiche e meccaniche previste durante il funzionamen- ■...
Página 263: Descrizione
Attacco dell'aria compressa [1-16] Tazza a gravità [1-8] G ¼ „ (filettatura esterna) [1-17] Coperchio della tazza a [1-9] ColorCode-System (CCS) gravità [1-10] Impugnatura della pistola 6.1. Micrometro dell'aria [3-49] SATA adam 2 (capitolo 14) [3-50] Manometro separato con regolatore (capitolo 14)
Página 264 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P [3-51] Manometro separato senza regolatore (capitolo 14) [3-52] Misurazione della pressione sulla rete di distribuzione dell'aria compressa...
Página 265: Dati Tecnici
Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P 7. Dati tecnici...
Página 266 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Pressione all'entrata della pistola Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Campo d'impiego) HVLP Operating range 2,0 bar 29 psi (Campo d'impiego) "Compliant" > 2,0 bar (pressio- >...
Página 267: Funzionamento
→ Utilizzare aria compressa pulita. Per esempio utilizzare filtri SATA 100 (# 148247) fuori dalla cabina di verniciatura o filtri SATA 484 (# 92320) nella cabina di verniciatura. Prima di ogni utilizzo verificare i seguenti punti / , al fine di garantire un lavoro sicuro con la pistola a spruzzo: ■...
Página 268: Prima Messa In Funzione
Regolazione della pressione interna della pistola Indicazione! Nelle impostazioni [3-2], [3-3] e [3-4] il micrometro ad aria [1-5] deve essere completamente aperto (posizione verticale). Indicazione! Per una regolazione ottimale della pressione interna della pistola, si raccomanda l'uso di SATA adam 2 [3-1].
Página 269 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Indicazione! Se non si raggiunge la pressione d'ingresso richiesta per la pistola, occorre aumentare la pressione nella rete di distribuzione dell'aria com- pressa. Una pressione dell'aria d'ingresso troppo elevata rende dura la leva a grilletto.
Página 270: Periodica
Durante il montaggio del set di ugelli esiste il pericolo di taglio per bordi affilati. → Indossare i guanti di lavoro. → Utilizzare l'estrattore SATA tenendolo sempre rivolto dalla parte oppo- sta al corpo. Il capitolo seguente descrive le modalità di manutenzione e manutenzione periodica della pistola a spruzzo.
Página 271 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P ca, interrompere l'alimentazione di aria compressa sull'attacco specifico [1-8]. Per la manutenzione periodica sono disponibili pezzi di ricambio (capito- lo 15). 9.1. Sostituzione del set di ugelli Attenzione! Danni per errato montaggio L'ugello e l'ago di colore possono essere danneggiati per errori nella sequenza di montaggio.
Página 272 Dopo lo smontaggio dell'anello di distribuzione dell'aria, controllare la superficie di tenuta nella pistola a spruzzo. In caso di danneggiamento, rivolgersi al reparto assistenza clienti SATA (indirizzo al capitolo 16). Smontaggio dell'anello di distribuzione dell'aria ■ Smontare il set di ugelli (capitolo 9.1).
Página 273 ■ Inserire correttamente l'asta del pistone [10-3]. ■ Lubrificare con grasso per pistole SATA (# 48173) e applicare il pistone ad aria con la relativa molla [10-5] e il micrometro ad aria [10-4]. ■ Inserire il micrometro ad aria [10-4] nel corpo della pistola.
Página 274: Cura E Stoccaggio
■ Avvitare la guarnizione a regolazione automatica [10-2]. ■ Inserire correttamente l'asta del pistone [10-3]. ■ Lubrificare con grasso per pistole SATA (# 48173) e applicare il pistone ad aria con la relativa molla [10-5] e il micrometro ad aria [10-4].
Página 275 Non pulire i fori sporchi con strumenti inadeguati. Anche il minimo dan- neggiamento può modificare la forma dello spruzzo. → Utilizzare aghi di pulizia SATA (# 62174) o (# 9894). Indicazione! Raramente può essere necessario smontare alcune parti della pistola per una pulizia accurata.
Página 276: Anomalie
I guasti descritti di seguito possono essere riparati solo dal personale tecnico addestrato. Se non si riesce a rimediare al guasto con le contromisure descritte di seguito, inviare la pistola a spruzzo al reparto assistenza clienti SATA (per i contatti vedere il capitolo 16). Inconvenienti tec-...
Página 277 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Inconvenienti tec- Causa Rimedio nici Risultato di spruzza- Fori del cappello Pulire il cappello tura troppo piccolo, dell'aria ostruiti dalla dell'aria. Rispettare le obliquo, unilaterale o vernice. istruzioni di pulizia (ca- fessurato.
Página 278 Istruzioni d'usoSATAjet 100 B F (RP / HVLP), B P Inconvenienti tec- Causa Rimedio nici Il materiale fa le bolle L'aria di nebulizzazio- Serrare, pulire o sosti- nel serbatoio. ne entra nel serbatoio tuire i componenti. attraverso il canale della vernice. Ugello di colore non suffi- cientemente serrato.
Página 279: Smaltimento
6981 Manicotto di accoppiamento rapido G1/4 IG 5 pz. 27771 Micrometro ad aria 0 – 845 con manometro 1 pz. 64030 Set di pulizia SATA 1 set 53090 Tubo flessibile dell'aria 1 pz. 48173 Grasso ad alte prestazioni 1 pz.
Página 280: Dichiarazione Di Conformità
133942 Supporto guarnizione (sito aria) 1 pz. 133959 Molla per ago di colore e pistone ad aria 3 pz. 133967 Vite di arresto per micrometro ad aria SATA 3 pz. 133983 Collegamento dell'aria 1 pz. 133991 Testina del pistone dell'aria 3 pz.
Página 281: Bendroji Informacija
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Turinys [pirminis tekstas: vokiečių k.] Bendroji informacija .....281 remontas ......290 Saugos nuorodos ....282 10. Priežiūra ir sandėliavimas ...294 3. Naudojimas pagal paskirtį ...284 11. Gedimai .......295 Aprašymas ......284 12. Utilizavimas ......298 Komplektacija ......285 13. Klientų aptarnavimo 6. Uždėjimas ......285 tarnyba ........298...
Página 282: Saugos Nuorodos
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 1.4. Priedai, atsarginės ir nusidėvinčiosios dalys Iš esmės galima naudoti tik originalius priedus, atsargines ir nusidėvin- čiąsias dalis. Ne SATA tiekiami priedai nėra patikrinti ir neaprobuoti. SATA neprisiima atsakomybės už žalą, kuri padaroma naudojant neaprobuotus priedus, atsargines ir nusidėvinčiąsias dalis. 1.5. Atsakomybė ir garantija Galioja Bendrosios SATA sandorio sąlygos ir kiti sutartiniai susitarimai bei atitinkami galiojantys įstatymai. SATA neatsako, kai: ■ nesilaikoma naudojimo instrukcijos ■ gaminys naudojamas ne pagal paskirtį ■ dirba nekvalifikuotas personalas ■ nenaudojamos asmeninės apsauginės priemonės ■ Naudojant ne originalius priedus, atsargines ir nusidėvinčiąsias dalis ■ atliekamos savavališkos rekonstrukcijos arba techniniai pakeitimai ■ Natūrali amortizacija / nusidėvėjimas ■ apkraunama naudojimui netipiška smūgine apkrova ■...
Página 283 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 2.3. Naudojimas potencialiai sprogiose atmosferose Įspėjimas! Sprogimo pavojus! Pavojus gyvybei susprogus dažymo pistoletui Dažymo pistoletą naudojant potencialiai sprogiose 0 zonos atmosfero- se, gali įvykti sprogimas. → Dažymo pistoleto niekada neneškite į potencialiai sprogios atmosfe- ros 0 zoną. Purškimo pistoletą naudoti ir (arba) laikyti leidžiama tik 1 ir 2 potencialiai sprogių zonų potencialiai sprogioje aplinkoje. Būtina naudotis gaminio etiketėje esančiomis instrukcijomis. 2.4. Saugos nuorodos Techninė būsena ■ Niekada neeksploatuokite dažymo pistoleto, jei pažeistos jo dalys arba nėra kai kurių dalių. ■...
Página 284: Naudojimas Pagal Paskirtį
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P skiediklių, dažų, lako ar kitų pavojingų purškiamųjų terpių kiekį. Baigus dirbti šias medžiagas reikia nunešti į joms pritaikytas laikymo patalpas. Darbo parametrai ■ Dažymo pistoletą galima eksploatuoti tik laikantis specifikacijų lentelėje pateiktų parametrų. Prijungti komponentai ■ Galima naudoti tik SATA originalius priedus ir atsargines dalis. ■ Prijungtos žarnos ir linijos turi būti atsparios eksploatuojant atsirandan- čiai šiluminei, cheminei ir mechaninei apkrovai. ■ Jei vykstant plakamiesiems judesiams atsilaisvintų žarnos, kuriomis tiekiamas slėgis, kyla pavojus susižaloti. Prieš atjungdami žarnas, iš jų išleiskite orą. Valymas ■ Dažymo pistoleto niekada nevalykite rūgštinėmis arba šarminėmis valymo priemonėmis. ■ Niekada nenaudokite valymo priemonių, kurių sudėtyje yra halogenintų angliavandenilių. Naudojimo vieta ■ Dažymo pistoleto niekada nenaudokite uždegimo šaltinių srityje, pa- vyzdžiui, šalia atviros ugnies, degančių cigarečių ar šalia nuo sprogimo neapsaugotų elektrinių įrenginių.
Página 285: Komplektacija
[1-14] Indo dažams jungtis su [1-6] varžtas [1-7] Oro stūmoklis (nematomas) [1-15] Dažų filtravimo sietelis Suslėgtojo oro jungtis G ¼ „ (nematomas) [1-8] (išorinis sriegis) [1-16] Indas dažams „ColorCode“ sistema (CCS) [1-17] Indo dažams dangtis [1-9] [1-10] Dažymo pistoleto rankena 6.1. Oro mikrometras [3-53] „SATA adam 2“ (žr. 14 [3-56] Slėgio matavimas skyrių) suslėgtojo oro tinkle [3-54] Atskiras manometras su reguliavimo įtaisu (žr. skyrių 14) [3-55] Atskiras manometras be reguliavimo įtaiso (žr. 14 skyrių)
Página 286: Techniniai Duomenys
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 7. Techniniai duomenys Įeigos į pistoletą slėgis Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (naudojimo diapa- zonas) HVLP Operating range 2,0 bar 29 psi (naudojimo diapa- zonas) "Compliant" > 2,0 bar (purkštu- > 29 psi (purkš- ko vidinis slėgis > tuko vidinis slėgis 0,7 bar) > 10 psi) Pagal Lombardijos...
Página 287: Eksploatacija
8. Eksploatacija Įspėjimas! Pavojus susižeisti susprogus suslėgtojo oro žarnai Naudojant netinkamą suslėgtojo oro žarną, ją gali pažeisti per aukštas slėgis, todėl ji gali sprogti. → Suslėgtajam orui naudokite tik skiedikliams atsparią, antistatinę ir techniškai nepriekaištingos būklės žarną, kurios atsparumas nuolatiniam slėgiui būtų mažiausiai 10 bar, nuotėkio varža < 1 megaomas, o min. vidinis skersmuo – 9 mm (# 53090). Atsargiai! Žala dėl nešvaraus suslėgtojo oro Naudojant nešvarų suslėgtąjį orą galimi veikimo sutrikimai. → Naudokite švarų suslėgtąjį orą. Pavyzdžiui, tiekiamą per SATA filtrą 100 (# 148247), jei naudojama ne dažymo kabinoje, arba SATA filtrą 484 (# 92320), naudojant dažymo kabinoje. Siekiant užtikrinti saugų darbą su dažymo pistoletu, kiekvieną kartą prieš naudojant reikia įsitikinti / patikrinti, kad: ■ visi varžtai [2-1], [2-2], [2-3], [2-4] ir [2-5] būtų tinkamai priveržti. Jei reikia, varžtus priveržkite, ■ dažų purkštukas [2-2] būtų priveržtas 14 Nm priveržimo momentu [7- ■ būtų priveržti užfiksavimo varžtai [10-1],...
Página 288: Pirmasis Paleidimas
■ Sureguliuokite oro purkštuko padėtį. Horizontalioji srovė [2-8] vertikalioji srovė [2-7] ■ Sumontuokite lako sietą [2-12] ir dažų bakelį [2-13]. 8.2. Įprastinis naudojimas Dažų pistoleto prijungimas ■ Prijunkite suslėgtojo oro žarną [2-11]. Medžiagos pripylimas Nuoroda! Dažydami naudokite tik tam darbo etapui reikalingą medžiagos kiekį. Dažydami atkreipkite dėmesį į reikalingą purškimo atstumą. Baigę dažyti medžiagą tinkamai sandėliuokite arba utilizuokite. ■ Nusukite dangtelį [2-14] nuo dažų bakelio [2-13]. ■ Į dangtelį įspauskite apsaugą nuo lašėjimo [2-9]. ■ Pripildykite dažų bakelį (daugiausia iki 20 mm nuo viršutinio krašto). ■ Ant dažų bakelio užsukite dangtelį. Pistoleto vidinio slėgio pritaikymas Nuoroda! Jei yra galimybė nustatyti [3-2], [3-3] ir [3-4], reikia visiškai atidaryti oro mikrometrą [1-5] (vertikali padėtis). Nuoroda! Pistoleto vidinis slėgis tiksliausiai nustatomas „SATA adam 2“ [3-1].
Página 289 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Nuoroda! Jei ties pistoleto įvadu nepasiekiamas reikalingas slėgis, reikia padidinti slėgį suslėgtojo oro tinkle. Dėl per didelio oro slėgio ties įvadu atsiranda per didelė traukimo jėga. ■ Visiškai ištraukite ištraukimo rankeną [1-11]. ■ Pagal toliau pateiktas nustatymo galimybes nuo [3-1], [3-2], [3-3] iki [3-4] nustatykite pistoleto slėgį ties įvadu. Atkreipkite dėmesį į didžiau- sią pistoleto slėgį ties įvadu (žr. 7 skyrių). ■ Ištraukimo rankeną nustatykite į pradinę padėtį. Medžiagos kiekio nustatymas Nuoroda! Visiškai atidarius medžiagos kiekio reguliatorių dažų purkštukas ir dažų pulverizatoriaus adata dėvisi mažiausiai. Purkštuko dydį pasirinkite pa- gal purškimo terpę ir darbinį greitį. Medžiagos kiekį, o kartu ir adatos eigą, galima nuosekliai nustatyti regu- liavimo varžtu, kaip parodyta paveikslėliuose [4-1], [4-2], [4-3] ir [4-4]. ■...
Página 290: Einamoji Techninė Priežiūra Ir Remontas
9. Einamoji techninė priežiūra ir remontas Įspėjimas! Atsipalaidavusių komponentų arba išpučiamos medžiagos keliamas sužeidimo pavojus. Techninės priežiūros darbus atliekant neatjungus nuo suslėgtojo oro tinklo ir medžiagos tiekimo, gali netikėtai atsipalaiduoti komponentai ir ištrykšti medžiaga. → Prieš atlikdami bet kokius techninės priežiūros darbus, dažymo pisto- letą atjunkite nuo suslėgtojo oro tinklo. Įspėjimas! Pavojus susižeisti į aštrius kraštus Montuojant purkštukų komplektą kyla pavojus susižeisti į aštrius kraštus. → Mūvėkite darbines pirštines. → SATA trauktuvą visada naudokite taip, kad jis būtų nukreiptas nuo kūno tolyn. Šiame skyriuje aprašyta dažymo pistoleto einamoji techninė priežiūra ir techninė priežiūra. Techninės ir einamosios techninės priežiūros darbus gali atlikti tik išmokytas kvalifikuotas personalas. ■ Prieš atlikdami bet kokius techninės ir einamosios techninės priežiūros darbus, nutraukite suslėgtojo oro tiekimą suslėgtojo oro jungčiai [1-8]. Einamajam remontui galima įsigyti atsarginių dalių (žr. 15 skyrių).
Página 291 ■ Universaliuoju raktu išsukite dažų purkštuką [7-2] iš pistoleto korpuso. Purkštukų komplekto montavimas ■ Universaliuoju raktu dažų purkštuką [7-5] įsukite į pistoleto korpusą ir priveržkite 14 Nm priveržimo momentu. ■ Oro purkštuką [7-4] įsukite į pistoleto korpusą. ■ Įstatykite dažų pulverizatoriaus adatą ir spyruoklę [7-6]. ■ Reguliavimo varžtą [1-3] antveržle [1-4] įsukite į pistoleto korpusą. Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.2. Oro skirstytuvo žiedo pakeitimas Nuoroda! Išmontavę oro skirstytuvo žiedą, patikrinkite dažymo pistoleto sandarini- mo paviršių. Jei atsirastų pažeidimų, kreipkitės į SATA klientų aptarnavi- mo skyrių (adresas nurodytas 16 skyriuje). Oro skirstytuvo žiedo išmontavimas ■ Išmontuokite purkštukų komplektą (žr. 9.1 skyrių). ■ SATA trauktuvu [8-1] ištraukite oro skirstytuvo žiedą. ■ Patikrinkite, ar sandarinimo paviršius [8-2] neužterštas, prireikus nuva- lykite.
Página 292 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Oro skirstytuvo žiedo montavimas ■ Įstatykite oro skirstytuvo žiedą. Oro skirstytuvo žiedo iškyša [8-3] turi būti tinkamai išlygiuota. ■ Tolygiai įspauskite oro skirstytuvo žiedą. ■ Sumontuokite purkštukų komplektą (žr. 9.1 skyrių). Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.3. Dažų pulverizatoriaus adatos sandariklio pakeitimas Keisti reikia tuomet, kai iš savaime susireguliuojančio dažų pulverizato- riaus adatos sandariklio ištrykšta medžiagos. Dažų pulverizatoriaus adatos sandariklio išmontavimas ■ Atlaisvinkite antveržlę [1-4]. ■ Reguliavimo varžtą [1-3] antveržle išsukite iš pistoleto korpuso. ■ Išimkite spyruoklę ir dažų pulverizatoriaus adatą [9-1]. ■ Išmontuokite ištraukimo rankeną [9-2]. ■...
Página 293 ■ Iš pistoleto korpuso ištraukite oro mikrometrą [10-4]. ■ Išimkite oro stūmoklį su oro stūmoklio spyruokle [10-5]. ■ Išimkite oro stūmoklio kotą [10-3]. Oro stūmoklio, oro stūmoklio spyruoklės ir oro mikrometro monta- vimas ■ Teisingoje padėtyje įstatykite oro stūmoklio kotą [10-3]. ■ Oro stūmoklio spyruoklę [10-5] bei oro mikrometrą [10-4] sutepkite SATA pistoletų tepalu (# 48173) ir įstatykite. ■ Oro mikrometrą [10-4] įstumkite į pistoleto korpusą. ■ Užfiksavimo varžtą [10-1] įsukite į pistoleto korpusą. Įmontavę nustatykite medžiagos kiekį, kaip aprašyta 8.2 skyriuje. 9.5. Savaime susireguliuojančio sandariklio (oro tiekimo pusėje) pakeitimas Pakeisti reikia, kai per ištraukimo rankenos apačią prasiskverbia oro. Savaime susireguliuojančio sandariklio išmontavimas ■...
Página 294: Priežiūra Ir Sandėliavimas
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P 9.6. Apvaliosios / plačiosios srovės reguliatoriaus suklio pakeitimas Pakeisti reikia, kai iš apvaliosios / plačiosios srovės reguliatoriaus prasi- skverbia oro arba negalima nustatyti purškimo srovės. Suklio išmontavimas ■ Išsukite įleistinį varžtą [11-2]. ■ Nutraukite rievėtąjį bumbulą [11-3]. ■ SATA universaliuoju raktu išsukite suklį [11-4] iš pistoleto korpuso. Suklio montavimas ■ SATA universaliuoju raktu įsukite suklį [11-4] į pistoleto korpusą. ■ Uždėkite rievėtąjį bumbulą [11-3]. ■ Įleistinį varžtą [11-2] sutepkite „Loctite 242“ [11-1] ir įsukite ranka. 10. Priežiūra ir sandėliavimas Kad būtų užtikrintas tinkamas dažymo pistoleto veikimas, su gaminiu reikia elgtis rūpestingai ir nuolat jį prižiūrėti. ■ Dažymo pistoletą laikykite sausoje vietoje. ■ Dažymo pistoletą išvalykite po kiekvieno naudojimo ir prieš kiekvieną...
Página 295: Gedimai
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Atsargiai! Netinkamai valant gali būti padaryta žalos Dažymo pistoletą panardinus į tirpiklį ar valymo priemonę arba valant ultragarso prietaisu, dažymo pistoletas gali būti pažeistas. → Dažymo pistoleto nedėkite į tirpiklį ar valymo priemonę. → Dažymo pistoleto nevalykite ultragarso prietaisu. → Naudokite tik SATA rekomenduojamus plovimo įrenginius. Materialinė žala naudojant netinkamus valymo įrankius Jokiu būdu nevalykite užterštų angų netinkamais daiktais. Net ir dėl nedidelio pažeidimo gali pasikeisti purškimo savybės. → Naudokite SATA purkštukų valymo adatas (# 62174) arba (# 9894). Nuoroda! Norint kruopščiai išvalyti dažymo pistoletą, gali reikėti išmontuoti kai kurias jo dalis. Jei reikia išmontuoti, tai turėtų būti tik tos konstrukcinės dalys, ant kurių patenka medžiagos.
Página 296 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Sutrikimas Priežastis Ką daryti? Oro pūslelės dažų Atsipalaidavęs oro Oro purkštuką priveržki- bakelyje. purkštukas. te ranka. Nešvarus tarpas tarp Išvalykite oro tarpą. oro ir dažų purkštuko Atkreipkite dėmesį į (oro tarpas). valymo nuorodas (žr. 10 skyrių). Nešvarus purkštukų Išvalykite purkštukų komplektas. komplektą. Atkreipkite dėmesį į valymo nuoro- das (žr. 10 skyrių). Apgadintas purkštukų Pakeiskite purkštukų komplektas. komplektą (žr. 9.1 sky- rių). Dažų bakelyje per ma- Pripildykite dažų bakelį žai purškimo terpės. (žr. 8.2 skyrių). Sugedęs dažų pul- Pakeiskite dažų pulve- verizatoriaus adatos rizatoriaus adatos san- sandariklis.
Página 297 Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Sutrikimas Priežastis Ką daryti? Apvaliosios / plačiosios Apvaliosios / plačiosios Apvaliosios / plačiosios srovės reguliatoriaus srovės reguliatorius srovės reguliatorių negalima pasukti. buvo per stipriai pa- išsukite universaliuoju suktas iki galo prieš raktu, kad reguliatorius laikrodžio rodyklę; galėtų judėti, arba pa- pistoleto sriegyje atsi- keiskite (žr. 9.6 skyrių). laisvino suklys. Dažymo pistoletas Užterštas oro stūmo- Išvalykite oro stūmoklio neišjungia oro.
Página 298: Utilizavimas
Apgadintas purkštukų Pakeiskite purkštukų komplektas. komplektą (žr. 9.1 sky- rių). 12. Utilizavimas Visiškai ištuštintą dažymo pistoletą utilizuokite kaip antrinę žaliavą. Kad neterštumėte aplinkos, purškimo terpės likučius ir saugančią nuo sulipimo priemonę tinkamai utilizuokite atskirai nuo dažymo pistoleto. Laikykitės vietos taisyklių! 13. Klientų aptarnavimo tarnyba Priedus, atsargines dalis ir techninę pagalbą Jums suteiks Jūsų SATA prekybos atstovas. 14. Priedai Gaminio Pavadinimas Kiekis 6981 Greitai prijungiamas antgalis G1/4 IG 5 vnt. 27771 Oro mikrometras 0 – 845 su manometru 1 vnt. 64030 SATA valymo komplektas...
Página 299: Atsarginės Dalys
76018 Lako sietas 100 vnt. 76026 Lako sietas 500 vnt. 78154* Gaubtelis 1 vnt. 89771 Apvaliosios / plačiosios srovės reguliatoriaus suklys 1 vnt. 91959 Oro stūmoklio kotas 1 vnt. 130492 Nuspaudimo apkabų komplektas „SATAjet 100“ 1 vnt. 133926 Apkabos ritinėlių komplektas 1 rinki- 133934 Apvaliosios / plačiosios srovės reguliatoriaus suklio 3 vnt. sandariklis 133942 Sandariklio laikiklis (oro pusėje) 1 vnt. 133959 Dažų pulverizatoriaus adata ir oro stūmoklio spy- 3 vnt. ruoklė 133967 SATA oro mikrometro užfiksavimo varžtas 3 vnt. 133983 Oro jungtis 1 vnt.
Página 300: Es Atitikties Deklaracija
Naudojimo instrukcija SATAjet 100 B F (RP / HVLP), B P Gaminio Pavadinimas Kiekis 133991 Oro stūmoklio galvutė 3 vnt. 139188 Medžiagos kiekio reguliatorius su antveržle 1 vnt. 139964 Oro mikrometras 1 vnt. 140574 Rievėtasis bumbulas ir varžtas 1 vnt. 140582 Dažų purkštuko sandarinimo elementai 5 vnt. 143230 Oro skirstytuvo žiedas 3 vnt. tik „SATAjet 100 B P“ Yra remonto rinkinyje (# 130542)  Yra oro stūmoklio priežiūros pakete (# 92759)  Yra sandariklių komplekte (# 183780)  16. ES atitikties deklaracija Galiojančią atitikties deklaraciją rasite: www.sata.com/downloads...
Página 301: Vispārēja Informācija
8. Lietošana ......307 15. Rezerves detaļas ....319 9. Apkopes un uzturēšanas 16. ES atbilstības deklarācija ..320 Vispirms izlasiet! Pirms ekspluatācijas sākšanas rūpīgi līdz galam izlasīt šo lietošanas instrukciju. Ievērot norādes par drošību un riskiem! Šai lietošanas instrukcijai, kā arī izsmidzināšanas pistoles lietošanas instrukcijai ir pastāvīgi jāglabājas tiešā ierīces tuvumā vai arī vietā, kurai jebkurā brīdī ikvienam ir iespējams brīvi piekļūt! 1. Vispārēja informācija 1.1. Ievads Šī lietošanas instrukcija satur svarīgu informāciju par SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, turpmāk tekstā sauktu "Pulverizators", lietošanu. Tajā ir aprakstīta arī ierīces ekspluatā- cijas sākšana, tehniskā apkope un uzturēšana darba kārtībā, kopšana un uzglabāšana, kā arī traucējumu novēršana. 1.2. Mērķauditorija Šī lietošanas instrukcija ir paredzēta: ■ krāsošanas un lakošanas ražotnes speciālistiem. ■ apmācītam personālam lakošanas darbiem rūpniecības un amatnieku uzņēmumos. 1.3. Negadījumu novēršana Obligāti ievērot vispārējos, kā arī ekspluatācijas valstī spēkā esošos ne- laimes gadījumu novēršanas noteikumus un attiecīgās darba aizsardzī-...
Página 302: Garantija Un Saistības
1.4. Piederumi, rezerves un dilstošās daļas Pamatā ir izmantojamas vienīgi SATA oriģinālās rezerves, piederumu un dilstošās daļas. Piederumu daļas, kuras nav piegādājis SATA, nav pārbaudītas un akceptētas lietošanai. Par bojājumiem, kas radušies, izmantojot neakceptētas rezerves, piederumu un dilstošās daļas, SATA neuzņemas nekādu atbildību. 1.5. Garantija un saistības Ir spēkā SATA vispārējie darījumu noteikumi un eventuālās papildu vieno- šanās, kā arī attiecīgie spēkā esošie likumi. SATA neuzņemas nekādas saistības, ja ■ netiek ievērota lietošanas instrukcija ■ izstrādājums tiek lietots neatbilstoši paredzētajam pielietojumam ■ tiek piesaistīts neapmācīts personāls ■ netiek izmantoti individuālie aizsardzības līdzekļi ■ Oriģinālo piederumu, rezerves un dilstošo detaļu neizmantošana ■ tiek veiktas pašrocīga pārbūve vai tehniskas izmaiņas ■ Dabiskais nolietojums / nodilums ■ ja rodas lietojumam netipisks trieciennoslogojums ■...
Página 303: Drošības Norādījumi
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P 2.3. Lietošana sprādzienbīstamības zonās Brīdinājums! Sprādzienbīstamība! Dzīvības apdraudējums, eksplodējot pulverizatoram Lietojot pulverizatoru 0. sprādzienbīstamās zonas sprādzienbīstamajā vidē, iespējama eksplozija. → Nekad neienest krāsu pulverizatoru 0. sprādzienbīstamas zonas sprādzienbīstamajā vidē. Krāsu pulverizators ir atļauts lietošanai/uzglabāšanai 1. un 2. klases sprā- dzienbīstamās zonās. Jāievēro produkta marķējums. 2.4. Drošības norādījumi Tehniskais stāvoklis ■ Krāsu pulverizatoru nekad nelietot, ja tam ir konstatēts kāds bojājums vai trūkst kāda detaļa. ■ Konstatējot bojājumu, uzreiz pārtraukt krāsu pulverizatora lietošanu, atvienot to no saspiestā gaisa padeves un līdz galam atgaisot. ■ Krāsu pulverizatoru pašrocīgi nepārbūvēt un neveikt tai tehniska rakstu- ra izmaiņas.
Página 304: Paredzētais Pielietojums
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Ekspluatācijas parametri ■ Krāsu pulverizatoru drīkst darbināt tikai, ievērojot tehnisko datu plāksnī- tē norādītos parametrus. Pieslēgtie komponenti ■ Izmantot tikai SATA oriģinālās piederumu un rezerves daļas. ■ Pieslēgtajām šļūtenēm un vadiem jābūt atbilstošiem ekspluatācijas laikā paredzamajam termiskajam, ķīmiskajam un mehāniskajam noslo- gojumam. ■ Zem spiediena esošas šļūtenes atvienojoties ar pātagveida kustībām var izraisīt savainojumus. Šļūtenes pirms atvienošanas vienmēr pilnībā jāatgaiso. Tīrīšana ■ Krāsu pulverizatora tīrīšanai neizmantojiet skābi vai sārmu saturošus tīrīšanas līdzekļus. ■ Nekad nelietot tīrīšanas šķidrumus uz halogenizētu ogļūdeņražu bāzes. Izmantošanas vieta ■ Krāsu pulverizatoru nekad neizmantot uzliesmošanas avotu, piemēram, atklātas uguns, degošu cigarešu vai pret sprādzieniem neaizsargātu elektrisko ierīču tuvumā. ■ Krāsu pulverizatoru izmantot tikai telpās ar labu ventilācijas sistēmu. Vispārīga informācija ■ Nekad nevērst krāsu pulverizatoru pret dzīvām būtnēm. ■ Ievērot vietējos drošības, nelaimes gadījumu novēršanas, darba aizsar- dzības un vides aizsardzības noteikumus. ■ Ievērot nelaimes gadījumu novēršanas noteikumus.
Página 305: Piegādes Komplekts
[1-6] skrūve nojums ar QCC (ātrmaiņas [1-7] Pneimocilindra virzulis (nav patrona) redzams) [1-15] Krāsas sietiņš (nav Saspiesta gaisa pieslēgums redzams) [1-8] G ¼ „ (ārējā vītne) [1-16] Padeves tvertne ColorCode sistēma (CCS) [1-17] Padeves tvertnes vāciņš [1-9] [1-10] Krāsu pulverizatora rokturis 6.1. Gaisa mikrometrs [3-57] SATA adam 2 (skatīt 14. [3-60] Spiediena mērīšana nodaļu) s aspiestā gaisa padeves [3-58] Atsevišķs manometrs ierīcē ar regulēšanas ierīci (skatīt 14. nodaļu) [3-59] Atsevišķs manometrs bez regulēšanas ierīces (skatīt 14. nodaļu)
Página 306: Tehniskie Parametri
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P 7. Tehniskie parametri Pulverizatora ieejas spiediens Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Lietošanas diapa- zons) HVLP Operating range 2,0 bar 29 psi (Lietošanas diapa- zons) "Compliant" > 2,0 bar > 29 psi (sprauslas i ekšējais (sprauslas- spiediens > 0,7 iekšējais spie- bar) diens > 10 psi) Compliant Lombar- < 2,5 bar sprauslas < 35 psi dijas likumdošana/ iekšējais spiediens (sprauslas-...
Página 307: Lietošana
21.9 oz. materiāla) 1000 ml 8. Lietošana Brīdinājums! Traumu risks, plīstot saspiestā gaisa šļūtenei Izmantojot nepiemērotu saspiestā gaisa šļūteni, pārāk liels spiediens tai var nodarīt bojājumus un iespējama eksplozija. → Drīkst izmantot tikai šķīdinātājizturīgu, antistatisku, nebojātu, pilnīgā tehniskā kārtībā esošu saspiesta gaisa šļūteni, kuras ilgstoša spiediena izturība ir vismaz 10 bar, noplūdes pretestība ir < 1 MOhm un iekšējais diametrs ir vismaz 9 mm (# 53090). Sargies! Piesārņota saspiestā gaisa izraisīti bojājumi Netīra saspiestā gaisa izmantošana var izraisīt nepareizu ierīces darbību. → Izmantot tīru saspiestu gaisu. Piemēram, caur SATA filtru 100 (# 148247) ārpus krāsošanas kabīnes vai SATA filtru 484 (# 92320) krā- sošanas kabīnē. Lai nodrošinātu drošu darbu ar krāsu pulverizatoru, pirms katras tās lieto- šanas reizes ņemt vērā / pārbaudīt sekojošo: ■ visu skrūvju [2-1], [2-2], [2-3], [2-4] un [2-5] fiksācija; pievilkt skrū- ves, ja nepieciešams; ■ krāsu sprausla [2-2] pievilkta ar pievilkšanas griezes momentu 14 Nm [7-5]; ■ pievilkta fiksācijas skrūve [10-1];...
Página 308: Pirmreizējā Lietošana
■ Iecentrēt gaisa sprauslu. Horizontāla strūkla [2-8] vertikāla strūkla [2-7] ■ Uzmontēt krāsas sietu [2-12] un krāsas tvertni [2-13]. 8.2. Standarta lietošana Krāsu pulverizatora pieslēgšana ■ Pieslēgt saspiestā gaisa šļūteni [2-11]. Materiāla iepildīšana Norāde! Veicot krāsošanas darbus, izmantot tikai attiecīgajam darba uzdevumam nepieciešamo materiāla daudzumu. Krāsošanas laikā pievērst uzmanību nepieciešamajam krāsas smidzi- nāšanas attālumam. Pēc krāsošanas darbu pabeigšanas materiālu at- bilstoši novietot uzglabāšanā vai utilizēt. ■ Noskrūvēt krāsas tvertnes [2-13] skrūvējamo vāciņu [2-14]. ■ Skrūvējamajā vāciņā iespiest pilienu aizturi [2-9]. ■ Piepildīt krāsas tvertni (maksimāli 20 mm zem augšējās malas). ■ Skrūvējamo vāciņu uzskrūvēt krāsas tvertnei. Pulverizatora iekšējā spiediena pielāgošana Norāde! Regulēšanas iespējās [3-2], [3-3] un [3-4] gaisa mikrometram [1-5] jābūt pilnībā atvērtam (vertikāla pozīcija). Norāde! Visprecīzāk pulverizatora iekšējo spiedienu var noregulēt ar SATA adam 2 [3-1].
Página 309 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Norāde! Ja nepieciešamais pulverizatora ieejas spiediens netiek sasniegts, jāpa- lielina spiediens saspiestā gaisa padeves ierīcē. Pārāk liels ieejas gaisa spiediens izraisa pārāk lielu aktivizēšanas spē- ■ Aktivizēšanas aptveri [1-11] atvilkt līdz galam. ■ Pistoles ieejas spiedienu noregulēt atbilstoši vienai no regulēšanas ie- spējām [3-1], [3-2], [3-3] līdz [3-4]. Ievērot maksimālo pistoles ieejas spiedienu (skatīt 7. nodaļu). ■ Aktivizēšanas aptveri novietot sākotnējā pozīcijā. Materiāla daudzuma iestatīšana Norāde! Ja materiāla daudzuma regulēšana ir atvērta līdz galam, krāsu spraus- las un krāsu adatas nodilums ir vismazākais. Sprauslas izmērs jāizvēlas atkarībā no smidzināmā šķidruma un darba ātruma. Materiāla daudzumu un līdz ar to adatas gājienu bezpakāpju režīmā var noregulēt ar regulēšanas skrūvi, kā parādīts attēlos [4-1], [4-2], [4-3] un [4-4]. ■ Atskrūvēt pretuzgriezni [1-4]. ■ Aktivizēšanas aptveri [1-11] atvilkt līdz galam. ■ Ar regulēšanas skrūvi [1-3] noregulēt materiāla daudzumu. ■...
Página 310: Apkopes Un Uzturēšanas Darbi
9. Apkopes un uzturēšanas darbi Brīdinājums! Miesas bojājumu gūšanas risks, atvienojoties ierīces detaļām vai izplūstot izsmidzināmajam materiālam. Ja apkopes darbu izpildes laikā nav pārtraukts savienojums ar saspiestā gaisa padeves ierīci, pēkšņi var atvienoties kāds ierīces komponents un izplūst izsmidzināmais materiāls. → Pirms visiem apkopes darbiem krāsu pulverizatoru atvienot no sa- spiestā gaisa padeves ierīces. Brīdinājums! Traumu risks asu malu dēļ Veicot sprauslu komplekta montāžu, pastāv risks uz asām malām gūt savainojumus. → Valkāt darba cimdus. → SATA izvilkšanas instrumentu vienmēr lietot vērstu prom no ķermeņa. Šajā nodaļā ir aprakstīta krāsu pulverizatora apkopes un uzturēšanas darbu veikšana. Apkopes un uzturēšanas darbus drīkst veikt tikai apmācīts kvalificēts personāls. ■ Pirms visiem apkopes un uzturēšanas darbiem pārtraukt saspiestā gaisa padevi saspiestā gaisa pieslēgumam [1-8]. Lai ierīci uzturētu darba kārtībā, ir pieejamas rezerves daļas (skat. 15. nodaļu).
Página 311 ■ Regulēšanas skrūvi [1-3] ar pretuzgriezni izskrūvēt no pulverizatora korpusa. ■ Izņemt atsperi un krāsas adatu [7-3]. ■ Noskrūvēt gaisa sprauslu [7-1]. ■ Krāsas sprauslu [7-2] ar universālo atslēgu izskrūvēt no pulverizatora korpusa. Sprauslu komplekta montāža ■ Krāsas sprauslu [7-5] ar universālo atslēgu ieskrūvēt pulverizatora korpusā un pievilkt ar pievilkšanas griezes momentu 14 Nm. ■ Gaisa sprauslu [7-4] uzskrūvēt uz pulverizatora korpusa. ■ Ielikt krāsas adatu un atsperi [7-6]. ■ Regulēšanas skrūvi [1-3] ar pretuzgriezni [1-4] ieskrūvēt pulverizatora korpusā. Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.2. Difuzora gredzena nomainīšana Norāde! Pēc difuzora gredzena demontāžas pārbaudīt krāsu pulverizatora blīvē- jošo virsmu. Ja ir kādi bojājumi, vērsieties SATA klientu apkalpošanas nodaļā (adresi skatīt 16. nodaļā). Difuzora gredzena demontāža...
Página 312 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P ■ Demontēt sprauslu komplektu (skatīt 9.1. nod.). ■ Difuzora gredzenu ar SATA izvilkšanas instrumentu [8-1] izvilkt ārā. ■ Pārbaudīt, vai blīvējošā virsma [8-2] nav netīra un notīrīt to, ja nepie- ciešams. Difuzora gredzena montāža ■ Nomainīt difuzora gredzenu. Difuzora gredzena rēdzei [8-3] jābūt attiecīgi iecentrētai. ■ Difuzora gredzenu vienmērīgi spiest uz iekšu. ■ Montēt sprauslu komplektu (skatīt 9.1. nod.). Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.3. Krāsas adatas blīves nomainīšana Nomaiņu nepieciešams veikt tad, ja no pašregulējošā krāsas adatas pa- kojuma izplūst materiāls. Krāsas adatas blīves demontāža ■ Atskrūvēt pretuzgriezni [1-4]. ■ Regulēšanas skrūvi [1-3] ar pretuzgriezni izskrūvēt no pulverizatora korpusa. ■ Izņemt atsperi un krāsas adatu [9-1].
Página 313 Gaisa virzuļa, gaisa virzuļa atsperes un gaisa mikrometra demontāža ■ Fiksācijas skrūvi [10-1] izskrūvēt no pulverizatora korpusa. ■ Gaisa mikrometru [10-4] izvilkt no pulverizatora korpusa. ■ Izņemt gaisa virzuli ar gaisa virzuļa atsperi [10-5]. ■ Izņemt gaisa virzuļa stieni [10-3]. Gaisa virzuļa, gaisa virzuļa atsperes un gaisa mikrometra montāža ■ Pareizā pozīcijā ievietot gaisa virzuļa stieni [10-3]. ■ Gaisa virzuli ar gaisa virzuļa atsperi [10-5], kā arī gaisa mikrometru [10-4] ieeļļot ar SATA pulverizatoru smērvielu (# 48173) un ievietot. ■ Gaisa mikrometru [10-4] iespiest pulverizatora korpusā. ■ Fiksācijas skrūvi [10-1] ieskrūvēt pulverizatora korpusā. Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.5. Pašregulējošās blīves (gaisa puse) nomainīšana Nomainīšana nepieciešama, ja zem aktivizēšanas aptveres izplūst gaiss. Pašregulējošās blīves nomainīšana ■...
Página 314: Kopšana Un Uzglabāšana
Pēc uzstādīšanas atbilstoši norādēm8.2. nodaļā noregulēt materiāla dau- dzumu. 9.6. Apaļās / plakanās izsmidzināšanas regulatora ass no- mainīšana Nomainīšana nepieciešama, ja pa apaļās / plakanās formas strūklas regu- latoru izplūst gaiss vai nav iespējams noregulēt smidzināšanas strūklu. Ass demontāža ■ Izskrūvēt gremdgalvas skrūvi [11-2]. ■ Izvilkt pogu ar rievojumu [11-3]. ■ Asi [11-4] ar SATA universālo atslēgu izskrūvēt no pulverizatora korpu- Ass montāža ■ Izmantojot SATA universālo atslēgu, ieskrūvēt asi [11-4] pulverizatora korpusā. ■ Uzspraust pogu ar rievojumu [11-3]. ■ Gremdgalvas skrūvi [11-2] pārklāt ar Loctite 242 [11-1] un ieskrūvēt ar roku. 10. Kopšana un uzglabāšana Lai nodrošinātu krāsu pulverizatora darbību, nepieciešama rūpīga apieša- nās ar izstrādājumu, kā arī pastāvīga tā kopšana.
Página 315 → Neizmantot agresīvas iedarbības tīrīšanas līdzekļus. → Izmantot neitrālas iedarbības tīrīšanas līdzekļus, kuru pH līmenis ir 6 – 8. → Neizmantot tīrīšanai skābes, sārmus, bāzes, kodinātājus, nepiemēro- tus reģenerātus vai citus agresīvas iedarbības tīrīšanas līdzekļus. Sargies! Bojājumi nepareizas tīrīšanas dēļ Ievietojot krāsu pulverizatoru šķīdinātājā vai tīrīšanas līdzeklī vai tīrot to ultraskaņas aparātā, var tam nodarīt bojājumus. → Neievietot krāsu pulverizatoru šķīdinātājā vai tīrīšanas līdzeklī. → Netīrīt krāsu pulverizatoru ultraskaņas aparātā. → Izmantot tikai SATA ieteiktās tīrīšanas ierīces. Mantas bojājumi, izmantojot nepareizus tīrīšanas instrumen- Netīrus urbumus nekādā gadījumā netīrīt ar nepiemērotiem priekšme- tiem. Smidzināšanu negatīvi ietekmē pat vismazākais bojājums. → Izmantot SATA sprauslu tīrīšanas adatu (# 62174), resp., (# 9894). Norāde! Retos gadījumos iespējams, ka dažas krāsu pulverizatora daļas jāde- montē, lai to kārtīgi iztīrītu. Ja nepieciešama demontāža, tā veicama tikai tiem komponentiem, kas darbības laikā saskaras ar materiālu. ■ Krāsu pulverizatoru kārtīgi izskalot ar atšķaidītāju. ■ Gaisa sprauslu iztīrīt ar otu vai suku.
Página 316: Darbības Traucējumi
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P 11. Darbības traucējumi Tālāk aprakstītos traucējumus drīkst novērst tikai kvalificēts specializētais personāls. Ja kādu traucējumu nav iespējams novērst, veicot turpmāk minētos no- vēršanas pasākumus, krāsu pulverizatoru nosūtīt uz SATA klientu apkal- pošanas centru (adresi skatīt 16. nodaļā). Traucējums Cēlonis Novēršana Nevienmērīga smidzi- Krāsas sprausla nav Pievilkt krāsas sprauslu nāšanas strūkla (raus- pievilkta. ar universālo atslēgu. tīšanās / spļaudīšanās) Bojāts vai netīrs di- Nomainīt difuzora gre- vai gaisa pūslīši krāsu fuzora gredzens. dzenu (skatīt 9.2. no- tvertnē. daļu). Gaisa pūslīši krāsu Vaļīga gaisa sprausla. Gaisa sprauslu pievilkt tvertnē. ar roku. Netīrs nodalījums, kas Tīrīt gaisa kontūru. Ie- atrodas starp gaisa un vērot tīrīšanas norādes krāsas sprauslu („gai- (skatīt 10. nodaļu). sa kontūrs”). Netīrs sprauslu kom- Iztīrīt sprauslu kom- plekts.
Página 317 Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Traucējums Cēlonis Novēršana Izsmidzinātais leņķis Gaisa sprauslas atve- Tīrīt gaisa sprauslu. Ie- ir pārāk mazs, slīpi res noklātas ar krāsu. vērot tīrīšanas norādes izvietots, nevienmērīgi (skatīt 10. nodaļu). izvietots vai sadalījies Bojāts krāsas spraus- Pārbaudīt, vai gaisa vairākās daļās. las uzgalis ("krāsas sprauslas smaile nav sprauslas mēlīte"). bojāta un nomainīt sprauslu komplektu, ja nepieciešams (skatīt 9.1. nodaļu). Apaļās / plakanās Difuzora gredzens nav Nomainīt difuzora gre- izsmidzināšanas novietots pareizā pozī- dzenu (skatīt 9.2. no- r egulators nedarbo- cijā (rēdze neatrodas daļu).
Página 318: Utilizācija
(skatīt 10. nodaļu). Bojāts sprauslu kom- Nomainīt sprauslu kom- plekts. plektu (skatīt 9.1. no- daļu). 12. Utilizācija Pilnībā iztukšotu krāsu pulverizatoru utilizēt kā otrreizējo izejvielu. Lai novērstu kaitējumu apkārtējai videi, smidzināmā šķidruma un atdalītājvie- las atliekas atbilstoši noteikumiem utilizēt atsevišķi. Ievērot vietējos spēkā esošos priekšrakstus! 13. Klientu apkalpošanas centrs Piederumus, rezerves detaļas un tehnisko atbalstu Jūs varat saņemt no sava SATA pārdevēja. 14. Piederumi Preces Nosaukums Skaits 6981 Ātrjaucama savienojuma nipelis G1/4 IG 5 gab. 27771 Gaisa mikrometrs 0 – 845 ar manometru 1 gab.
Página 319: Rezerves Detaļas
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Preces Nosaukums Skaits 64030 SATA tīrīšanas komplekts 1 kom- plekts 53090 Gaisa šļūtene 1 gab. 48173 Augstas veiktspējas smērviela 1 gab. 15. Rezerves detaļas Preces Nosaukums Skaits 1826 Pilienu aizturis 0,6 l plastmasas tvertnei 4 gab. 3988 Krāsas siets 10 gab. 6395 CCS klipsis (zaļš, zils, sarkans, melns) 4 gab. 9050...
Página 320: Es Atbilstības Deklarācija
Lietošanas instrukcija SATAjet 100 B F (RP / HVLP), B P Preces Nosaukums Skaits 133983 Gaisa pieslēgums 1 gab. 133991 Pneimocilindra virzuļa galva 3 gab. 139188 Materiāla daudzuma regulēšana ar kontruzgriezni 1 gab. 139964 Gaisa mikrometrs 1 gab. 140574 Poga ar rievojumu un skrūve 1 gab. 140582 Blīvēšanas elements krāsas sprauslai 5 gab. 143230 Difuzora gredzens 3 gab. Tikai modelim SATAjet 100 B P Iekļauts remonta komplektā (# 130542)  Iekļauts gaisa virzuļa servisa komplektā (# 92759)  Iekļauts blīvju komplektā (# 183780)  16. ES atbilstības deklarācija Pašreiz spēkā esošā atbilstības deklarācija ir pieejama vietnē: www.sata.com/downloads...
Página 321: Algemene Informatie
1.1. Inleiding Deze gebruikershandleiding bevat belangrijke informatie voor het gebruik van de SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, hierna lakpistool genoemd. Eveneens worden de ingebruikname, het onderhoud, de opslag en het oplossen van storingen behandeld.
Página 322: Toebehoren, Reserve- En Slijtage-Onderdelen
1.4. Toebehoren, reserve- en slijtage-onderdelen In principe mogen alleen originele toebehoren, reserve-en slijtageonder- delen van SATA worden gebruikt. Toebehoren die niet van SATA zijn, zijn niet gekeurd en niet vrijgegeven. SATA is niet aansprakelijk voor schade die is ontstaan door gebruik van niet goedgekeurde toebehoren, reserve- en slijtage-onderdelen.
Página 323 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P 2.3. Gebruik in explosiegevaarlijke gebieden Waarschuwing! Explosiegevaar! Levensgevaar door exploderend lakpistool Het gebruik van het lakpistool in explosieve atmosferen van ex-zone 0 kan een explosie veroorzaken. → Het lakpistool niet in explosieve atmosferen van ex-zone 0 brengen. Het lakpistool is goedgekeurd voor gebruik/opslag in ruimtes met explo- siegevaar ex-zone 1 en 2.
Página 324: Gebruik Waarvoor Het Apparaat Bestemd Is
■ Het lakpistool mag alleen binnen de op het typeplaatje vermelde para- meters worden gebruikt. Aangesloten componenten ■ Gebruik uitsluitend originele SATA toebehoren en reserveonderdelen. ■ De aangesloten slangen en leidingen moeten 100% bestand zijn tegen de te verwachten thermische, chemische en mechanische belastingen die tijdens bedrijf kunnen optreden.
Página 325: Leveringsomvang
Persluchtaansluiting G ¼ " [1-16] Bovenbeker (buitendraad) [1-17] Bovenbeker-deksel ColorCode-systeem (CCS) [1-9] 6.1. Luchtmicrometer [3-61] SATA adam 2 (zie [3-63] Aparte manometer zonder hoofdstuk 14) regelaar (zie hoofdstuk 14) [3-62] Aparte manometer met [3-64] Drukmeting op regelaar (zie hoofdstuk 14) persluchtnetwerk 7.
Página 326 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Pistoolingangsdruk HVLP Operating range 2,0 bar 29 psi (gebruiksmogelijk- heid) Compliant > 2,0 bar (interne > 29 psi (interne sproeierdruk > 0,7 sproeierdruk > bar) 10 psi) Compliant wetge- < 2,5 bar interne <...
Página 327: Bedrijf
Gebruik van verontreinigde perslucht kan leiden tot storingen. → Gebruik schone perslucht. Bijvoorbeeld door SATA filter 100 (# 148247) buiten de spuitcabine of SATA filter 484 (# 92320) in de spuitcabine. Houd voor elke toepassing rekening met de volgende punten / controleer deze zodat er veilig met het lakpistool kan worden gewerkt: ■...
Página 328 Bij de instelmogelijkheden [3-2], [3-3] en [3-4] moet de lucht- micrometer [1-5] volledig zijn geopend (verticale stand). Aanwijzing! De pistoolbinnendruk kan het meest nauwkeurig worden ingesteld met SATA adam 2 [3-1]. Aanwijzing! Als de vereiste pistoolingangsdruk niet wordt bereikt, moet de druk op het persluchtnetwerk worden verhoogd.
Página 329 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P pistoolingangsdruk (zie hoofdstuk 7). ■ Plaats de trekbeugel in de beginstand. Materiaalhoeveelheid instellen Aanwijzing! Als de afstelling materiaalhoeveelheden volledig is geopend, is de slijta- ge van de verfkop en de verfnaald het geringst. Selecteer de sproeier- maat afhankelijk van het spuitmedium en de werksnelheid.
Página 330: Onderhoud En Instandhouding
Bij montagewerkzaamheden aan de sproeierset bestaat er gevaar van letsel door de scherpe randen. → Draag werkhandschoenen. → Gebruik het SATA uittrekgereedschap altijd van u af. In het volgende hoofdstuk worden onderhoud en instandhouding van het lakpistool beschreven. Onderhouds- en instandhoudingswerkzaamheden mogen uitsluitend door geschoold vakpersoneel worden uitgevoerd.
Página 331 Stel na de montage de materiaalhoeveelheid conform hoofdstuk 8.2 in. 9.2. Luchtverdelerring vervangen Aanwijzing! Controleer na de demontage van de luchtverdelerring het afdichtvlak in het lakpistool. Neem bij beschadiging contact op met de SATA klanten- service (zie voor adres hoofdstuk 16). Luchtverdelerring demonteren ■ Sproeierset demonteren (zie hoofdstuk 9.1).
Página 332: Luchtzuiger, Luchtzuigerveer En Luchtmicrometer Vervangen
GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P nodig. Luchtverdelerring monteren ■ Monteer de luchtverdelerring. De tap [8-3] van de luchtverdelerring moet daarbij in de juiste richting wijzen. ■ Pers de luchtverdelerring er gelijkmatig in. ■ Monteer de sproeierset (zie hoofdstuk 9.1). Stel na de montage de materiaalhoeveelheid conform hoofdstuk 8.2 in.
Página 333 ■ Plaats de luchtzuigerstang [10-3] er in de juiste positie in. ■ Vet de luchtzuiger met luchtzuigerveer [10-5] en de luchtmicrometer [10-4] met SATA-pistoolvet (# 48173) in en monteer ze. ■ Druk de luchtmicrometer [10-4] in de pistoolbehuizing. ■ Schroef de arreteerbout [10-1] in de pistoolbehuizing.
Página 334: Onderhoud En Opslag
Spil demonteren ■ Draai de schroef met verzonken kop [11-2] eruit. ■ Verwijder de kartelknop [11-3]. ■ Schroef de spil [11-4] met de SATA universele sleutel uit de pistoolbe- huizing. Spil monteren ■ Draai de spil [11-4] met de SATA universele sleutel in de pistoolbehui- zing.
Página 335: Storingen
De hieronder genoemde storingen mogen uitsluitend door geschoold vakpersoneel worden opgelost. Als een storing niet kan worden verholpen door één van de hulpmaatre- gelen, stuur het lakpistool dan op naar de klantenservice van SATA (zie voor adres het hoofdstuk 16). Storing...
Página 336 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Storing Oorzaak Remedie Luchtbellen in de Luchtkop los. Draai de luchtkop hand- vloeibeker. vast aan. Tussenruimte tussen Reinig de luchtkring. luchtkop en verfkop Reinigingsaanwijzingen ("luchtkring") vervuild. naleven (zie hoofd- stuk 10). Sproeierset vervuild.
Página 337 GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P Storing Oorzaak Remedie Afstelling ronde / brede Afstelling ronde / brede Schroef de afstelling straal niet draaibaar. straal is linksom te ronde / brede straal er sterk in de begrenzing met universele sleu- gedraaid;...
Página 338: Afvalverwerking
Zie de lokale voorschriften! 13. Klantenservice Accessoires, reserveonderdelen en technische ondersteuning ontvangt u bij uw SATA-handelaar. 14. Toebehoren Art. nr. Benaming Aantal...
Página 339: Reserveonderdelen
Afdichting voor spil afstelling ronde / brede straal 3 st. 133942 Afdichtingshouder (luchtzijde) 1 st. 133959 Verfnaald- en luchtzuigerveer 3 st. 133967 Arreteerbout voor SATA luchtmicrometer 3 st. 133983 Luchtaansluiting 1 st. 133991 Luchtzuigerkop 3 st. 139188 Afstelling materiaalhoeveelheden met contramoer 1 st.
Página 340: Eu Conformiteitsverklaring
GebruikershandleidingSATAjet 100 B F (RP / HVLP), B P 16. EU Conformiteitsverklaring Zie voor de geldige conformiteitsverklaring: www.sata.com/downloads...
Página 341: Generell Informasjon
Bruksveiledning SATAjet 100 B F (RP / HVLP), B P Innholdsfortegnelse [original utgave: tysk] Generell informasjon ...341 Vedlikehold og reparasjon ...350 Sikkerhetsanvisninger ..342 10. Pleie og oppbevaring ...354 Rett bruk ......344 11. Feil ........355 Beskrivelse ......344 12. Deponering ......357 Leveransens innhold ...344 13.
Página 342: Sikkerhetsanvisninger
1.4. Tilbehør, reserve- og slitedeler Det skal prinsipielt bare brukes originale tilbehørs-, reserve- og slitedeler fra SATA. Tilbehørsdeler som ikke er levert av SATA, er ikke testet og dermed ikke godkjent. SATA overtar ikke ansvar for skader som oppstår ved bruk av ikke godkjente tilbehørs-, reserve- og slitedeler.
Página 343 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P 2.3. For bruk i eksplosjonsfarlige områder Advarsel! Eksplosjonsfare! Livsfare på grunn av lakkeringspistol som eksploderer Bruk av lakkeringspistolen i eksplosjonsfarlige områder i EX-sone 0 kan føre til eksplosjoner. → Ta aldri lakkeringspistolen inn i eksplosjonsfarlige områder i Ex-sone Lakkeringspistolen er godkjent for bruk/oppbevaring i eksplosjonsfarlige områder i Ex-sone 1 og 2.
Página 344: Rett Bruk
■ Lakkeringspistolen kan kun benyttes innenfor de parameterne som er oppgitt på merkeplaten. Tilkoblede komponenter ■ Bruk utelukkende SATA originalt tilbehør og reservedeler. ■ Slanger og ledninger som tilkobles må under drift tåle de forventede kravene angående termisk, kjemisk og mekanisk påkjenning.
Página 345: Oppbygging
[1-15] Lakksil (vises ikke) (utvendig gjenge) [1-16] Malingsbeholder ColorCode-System (CCS) [1-17] Lokk til malingsbeholder [1-9] 6.1. Luftmikrometer [3-65] SATA adam 2 (se [3-67] Separat manometer uten kapittel 14) innstillingsinnretning (se [3-66] Separat manometer med kapittel 14) innstillingsinnretning (se [3-68] Trykkmåling på...
Página 346 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P Pistol-inngangstrykk HVLP Operating range 2,0 bar 29 psi (bruksområde) "Compliant" > 2,0 bar > 29 psi (innvendig- (innvendig- dysetrykk > 0,7 dysetrykk > 10 bar) psi) Samsvarer med > 2,5 bar innvendig <...
Página 347: Drift
Skader på grunn av tilsmusset trykkluft Bruk av forurenset trykkluft kan forårsake feilfunksjoner. → Bruk ren trykkluft. For eksempel ved bruk av SATA filter 100 (# 148247) utenfor lakkeringskabinen eller SATA filter 484 (# 92320) inne i lakkeringskabinen. Før hver bruk må følgende punkter tas hensyn til / kontrolleres for å garan- tere et sikkert arbeid med lakkeringspistolen: ■...
Página 348 Merk! Ved innstillingsmulighetene [3-2], [3-3] og [3-4] må luft mikrometeret [1-5] være åpnet (loddrett stilling). Merk! Pistolens innvendige trykk kan innstilles mest nøyaktig med SATA adam 2 [3-1]. Merk! Om det nødvendigt pistolinngangstrykket ikke oppnås, må trykket i tryk- kluftnettet økes.
Página 349 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P ■ Still inn pistolinngangstrykket i henhold til en av følgende innstillings- muligheter [3-1], [3-2], [3-3] til [3-4]. Ta hensyn til det maksimale pistolinngangstrykket (se kapittel 7). ■ Sett avtrekkeren i utgangsposisjon. Still inn materialmengden Merk! Slitasjen på...
Página 350: Vedlikehold Og Reparasjon
Under montering på dysesettet er det fare for personskade på grunn av skarpe kanter. → Bruk arbeidshansker. → Vend alltid SATA uttrekksverktøyet bort fra kroppen. Det følgende kapittelet beskriver vedlikehold og reparasjon av lakkeringspistolen. Vedlikeholds- og reparasjonsarbeider må kun utføres opplært personale.
Página 351 Etter monteringen justeres materialmengden i henhold til kapittel 8.2. 9.2. Bytte luftfordelerring Merk! Etter demonteringen av luftfordelerringen kontrolleres tetningsflaten i lakkeringspistolen. Hvis den er skadet tar du kontakt med SATA kundes- erviceavdeling (adresse se kapittel 16). Demontere luftfordelerringen ■ Demontere dysesettet (se kapittel 9.1).
Página 352 Montere luftstempelet, luftstempelfjæren og luftmikrometeret ■ Sett luftstempelstangen [10-3] inn i riktig posisjon. ■ Sett luftstempelet med luftstempelfjær [10-5] samt luftmikrometeret [10-4] inn med SATA-pistolfett (# 48173) og monter dem. ■ Trekk luftmikrometeret [10-4] ut av pistolkroppen. ■ Skru låseskruen [10-1] inn i pistolkroppen.
Página 353 Demontere spole ■ Skru ut [11-2] senkeskruen. ■ Trekk av det riflede hodet [11-3]. ■ Skru spolen [11-4] ut av pistolkroppen med SATA universalnøkkelen. Montere spolen ■ Skru spolen [11-4] inn i pistolkroppen med SATA-universalnøkkelen. ■ Sett på det riflede hodet [11-3].
Página 354: Pleie Og Oppbevaring
Ikke rengjør forurensede hull med feil gjenstander. Selv den minste ska- den påvirker sprøytebildet. → Bruk SATA-dyserengjøringsnål (# 62174) hhv. (# 9894). Merk! I sjeldne tilfeller kan det være nødvendig å demontere noen av lakke- ringspistolens deler for å rengjøre disse grundig. Hvis det er nødvendig med en demontering bør dette begrenses til de delene som ut fra sin...
Página 355: Feil
■ Bevegelige deler settes inn med pistolfett. 11. Feil Feilene som beskrives nedenfor kan kun rettes av opplært fagpersonele. Hvis en feil ikke kan rettes med utbedringstiltakene som er beskrevet nedenfor, må lakkeringspistolen sendes til SATA kundeserviceavdelingen (adresse se kapittel 16). Feil Årsak Løsning...
Página 356 Bruksveiledning SATAjet 100 B F (RP / HVLP), B P Feil Årsak Løsning Rund- / bredstråle- Luftfordelerringen ikke Bytt ut luftfordelerringen reguleringen –virker plassert riktig (tappen (se kapittel 9.2). ikke; selv om regule- ikke i hullet) eller ska- ringen kan dreies. det.
Página 357: Deponering
å unngå miljøskader må rester av sprøytemediet og slippmiddelet de- poneres atskilt fra pistolen på fagmessig riktig måte. Ta hensyn til lokale forskrifter! 13. Kundeservice Tilbehør, reservedeler og teknisk hjelp får du hos din SATA-forhandler. 14. Tilbehør Art.nr. Betegnelse Antall...
Página 358 133934 Tetning for rund- / bredstråleregulering 3 stk. 133942 Pakningsfeste (på luftinntakssiden) 1 stk. 133959 Fargenål- og luftstempelfjær 3 stk. 133967 Låseskrue for SATA luftmikrometer 3 stk. 133983 Lufttilkobling 1 stk. 133991 luftstempeltopp 3 stk. 139188 Materialmengderegulering med låsemutter 1 stk.
Página 359: Eu-Samsvarserklæring
Bruksveiledning SATAjet 100 B F (RP / HVLP), B P 16. EU-samsvarserklæring Konformitetserklæringen som for tiden er gyldig, finner du under: www.sata.com/downloads...
Página 361: Informacje Ogólne
1.1. Wstęp Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące eks- ploatacji pistoletu SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATA- jet 100 B P, zwanego w dalszej części pistoletem lakierniczym. W instruk- cji opisano również uruchomienie, konserwację i serwisowanie, pielęgna- cję...
Página 362: Gwarancja I Odpowiedzialność
Należy stosować wyłącznie oryginalne akcesoria oraz części zamienne i ulegające zużyciu firmy SATA. Akcesoria, które nie zostały dostarczone przez firmę SATA, nie są sprawdzone ani zatwierdzone. Za szkody po- wstałe wskutek stosowania niezatwierdzonych akcesoriów oraz części zamiennych i ulegających zużyciu firma SATA nie ponosi żadnej odpo- wiedzialności.
Página 363: Środki Ochrony Osobistej
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P 2.2. Środki ochrony osobistej W trakcie korzystania z pistoletu lakierniczego oraz podczas jego czysz- czenia i konserwacji zawsze nosić atestowaną ochronę dróg oddecho- wych, wzroku i słuchu, odpowiednie rękawice ochronne, odzież roboczą oraz obuwie ochronne.
Página 364 ■ Pistolet lakierniczy może być eksploatowany wyłącznie w ramach para- metrów podanych na tabliczce znamionowej. Podłączone elementy ■ Stosować tylko oryginalne akcesoria oraz części zamienne i podlegają- ce zużyciu SATA. ■ Podłączone węże i przewody muszą być niezawodnie odporne na obciążenia cieplne, chemiczne i mechaniczne spodziewane podczas użytkowania.
Página 365: Zastosowanie Zgodne Z Przeznaczeniem
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P ■ Przestrzegać przepisów ochrony pracy. 3. Zastosowanie zgodne z przeznaczeniem Pistolet lakierniczy służy do nanoszenia farb i lakierów oraz innych odpo- wiednich materiałów płynnych na właściwe podłoża. 4. Opis Wymagane w trakcie lakierowania sprężone powietrze doprowadzane jest do przyłącza sprężonego powietrza.
Página 366 [1-15] Sito lakieru (niewidoczne) niczego z QCC [1-16] Zbiornik [1-14] Przyłącze zbiornika z QCC [1-17] Pokrywa zbiornika 6.1. Mikrometr powietrza [3-69] SATA adam 2 (patrz rozdział 14) [3-70] Osobny manometr z układem sterowania (patrz rozdział 14) [3-71] Osobny manometr bez układu sterowania (patrz...
Página 367: Dane Techniczne
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P 7. Dane techniczne...
Página 368 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Ciśnienie wejściowe pistoletu Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (obszar stosowa- nia) Operating range HVLP 2,0 bar 29 psi (obszar stosowa- nia) "Compliant" >...
Página 369: Praca
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Zużycie powietrza przy 2,0 bar ciśnienia na wejściu pistoletu 290 Nl/min 10.2 cfm HVLP 350 Nl/min 12.4 cfm Poliester 245 Nl/min 8.7 cfm Maks. temperatura natryskiwanego medium 50 °C 122 °F Waga | Wersja Polyester RP/...
Página 370: Pierwsze Uruchomienie
Używanie zabrudzonego sprężonego powietrza może prowadzić do nieprawidłowości w działaniu. → Oczyszczać sprężone powietrze. Na przykład za pomocą filtra SATA 100 (nr 148247) poza kabiną lakierniczą lub filtra SATA 484 (nr 92320) w kabinie lakierniczej. Aby zagwarantować bezpieczeństwo pracy z wykorzystaniem pistoletu lakierniczego, przed każdym użyciem należy przestrzegać...
Página 371 Podczas wykonywania ustawień [3-2], [3-3] i [3-4] mikrometr powietrz- ny [1-5] musi być całkowicie otwarty (pozycja pionowa). Wskazówka! Najdokładniejsze jest regulowanie wewnętrznego ciśnienia pistoletu [3- 1] za pomocą SATA adam 2. Wskazówka! Jeśli wymagane ciśnienie wejściowe pistoletu nie zostanie uzyskane, należy zwiększyć ciśnienie w instalacji sprężonego powietrza.
Página 372: Konserwacja I Serwisowanie
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P ■ Dokręcić przeciwnakrętkę ręcznie. Ustawianie strumienia rozpylonej cieczy Strumień natryskowy można bezstopniowo regulować za pomocą regu- lacji strumienia okrągłego / płaskiego [1-2] aż do osiągnięcia strumienia okrągłego. ■ Ustawić strumień natryskowy, obracając regulację strumienia okrągłego i płaskiego [1-2].
Página 373 Podczas montowania zestawu dysz istnieje ryzyko odniesienia obrażeń wskutek ostrych krawędzi. → Nosić rękawice robocze. → Narzędzie demontażowe SATA zawsze używać w kierunku przeciw- nym do ciała. Niniejszy rozdział opisuje konserwację i serwisowanie pistoletu lakierniczego. Prace konserwacyjne i przeglądy mogą być wyko- nywane wyłącznie przez przeszkolonych fachowców.
Página 374 Wskazówka! Po demontażu pierścienia rozdzielacza powietrza skontrolować po- wierzchnię uszczelniającą w pistolecie lakierniczym. W razie stwierdze- nia uszkodzeń zwrócić się do działu serwisu SATA (adres podany jest w rozdziale 16). Demontaż pierścienia rozdzielacza powietrza ■ Zdemontować zestaw dysz (patrz rozdział 9.1).
Página 375 ■ Włożyć tłoczysko tłoczka powietrza [10-3] w poprawnej pozycji. ■ Włożyć tłoczek powietrza ze sprężyną tłoczka powietrza [10-5] oraz mikrometr powietrzny [10-4], smarując te elementy uprzednio smarem do pistoletów SATA (nr 48173). ■ Wcisnąć mikrometr powietrzny [10-4] w korpus pistoletu. ■ Wkręcić śrubę ustalającą [10-1] w korpus pistoletu.
Página 376 / płaskiego lub ustawianie strumienia natryskowego nie jest możliwe. Demontaż wrzecion ■ Wykręcić wkręt z łbem stożkowym [11-2]. ■ Zdjąć pokrętło rowkowane [11-3]. ■ Wykręcić wrzeciono [11-4] kluczem uniwersalnym SATA z korpusu pistoletu. Montaż wrzeciona ■ Wkręcić wrzeciono [11-4] kluczem uniwersalnym SATA w korpus...
Página 377: Pielęgnacja I Przechowywanie
Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P pistoletu. ■ Założyć pokrętło rowkowane [11-3]. ■ Nasmarować wkręt z łbem stożkowym [11-2] smarem Loctite 242 [11- 1] i dokręcić go ręcznie. 10. Pielęgnacja i przechowywanie Chcąc zapewnić prawidłowe działanie pistoletu lakierniczego, niezbędne jest staranne obchodzenie się...
Página 378: Usterki
Zanieczyszczonych otworów pod żadnym pozorem nie czyścić nieod- powiednimi przedmiotami. Nawet najmniejsze uszkodzenia powodują zakłócenia wzoru natrysku. → Stosować igły do czyszczenia dysz SATA (nr 62174) lub (nr 9894). Wskazówka! W rzadkich przypadkach może się zdarzyć, że dokładne wyczyszczenie pewnych elementów pistoletu lakierniczego wymagało będzie ich de- montażu.
Página 379 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Usterka Przyczyna Środek zaradczy Niestabilny strumień Niedokręcona dysza Dokręcić dyszę farbową natryskowy (drże- farbowa. kluczem uniwersalnym. nie / plucie) lub pęche- Uszkodzony lub zanie- Wymienić pierścień rzyki powietrza w kub- czyszczony pierścień...
Página 380 Instrukcja obsługi SATAjet 100 B F (RP / HVLP), B P Usterka Przyczyna Środek zaradczy Brak funkcji regulacji Pierścień rozdziela- Wymienić pierścień strumienia okrągłe- cza powietrza nie jest rozdzielacza powietrza go / płaskiego – regula- ustawiony w popraw- (patrz rozdział 9.2). cja się...
Página 381: Utylizacja
Akcesoria, części zamienne i wsparcie techniczne znajdą Państwo u lo- kalnego przedstawiciela SATA. 14. Akcesoria Nr art. Nazwa Liczba Szybkozłączka z gwintem wewnętrznym G1/4 5 szt. 6981 Mikrometr powietrzny 0 – 845 z manometrem 1 szt. 27771 Zestaw do czyszczenia SATA 1 zestaw 64030...
Página 382: Części Zamienne
Uchwyt uszczelki (od strony powietrza) 1 szt. 133942 Sprężyny iglicy farbowej i tłoczka powietrza 3 szt. 133959 Śruba ustalająca do mikrometru powietrznego 3 szt. 133967 SATA Przyłącze powietrza 1 szt. 133983 Tłoczek spustu 3 szt. 133991 Regulacja ilości materiału z przeciwnakrętka 1 szt.
Página 383: Deklaracja Zgodności We
SATAjet 100 B P Zawarto w zestawie naprawczym (nr 130542)  Zawarto w module serwisowym tłoczka powietrza (nr 92759)  Zawarto w zestawie uszczelek (nr 183780)  16. Deklaracja zgodności WE Aktualnie obowiązująca deklaracja zgodności jest dostępna na stronie: www.sata.com/downloads...
Página 385: Informações Gerais
1.1. Introdução As presentes instruções de funcionamento contêm informações im- portantes sobre o funcionamento da SATAjet 100 B F RP / SATA- jet 100 B F HVLP / SATAjet 100 B P, doravante designada pistola de pintura. São também descritos os procedimentos de colocação em fun- cionamento, manutenção e reparação, conservação e armazenamento,...
Página 386: Garantia E Responsabilidade
1.4. Acessórios, peças sobressalentes e peças de desgaste Por norma, devem ser utilizados apenas acessórios, peças sobressalen- tes e peças de desgaste originais da SATA. Acessórios que não tenham sido fornecidos pela SATA, não foram testados nem são autorizados. A SATA não assume qualquer responsabilidade por danos resultantes da...
Página 387: Equipamento De Segurança Pessoal
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 2.2. Equipamento de segurança pessoal Ao utilizar, limpar ou fazer a manutenção da pistola de pintura, usar sem- pre uma proteção respiratória e ocular autorizada, bem como proteção auricular, luvas de proteção adequadas, um fato de proteção e calçado de segurança.
Página 388 Componentes ligados ■ Utilizar apenas acessórios e peças sobressalentes originais da SATA. ■ As mangueiras e os tubos ligados têm de resistir em segurança aos esforços térmicos, químicos e mecânicos esperados durante o funcio- namento.
Página 389: Uso Correto
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 3. Uso correto A pistola de pintura destina-se à aplicação de tintas e vernizes, ou de outros materiais fluidos próprios, sobre substratos apropriados. 4. Descrição O ar comprimido necessário para a pintura é fornecido à conexão de ar comprimido.
Página 390 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P [1-16] Caneca [1-17] Tampa da caneca 6.1. Micrômetro de ar [3-73] SATA adam 2 (consultar o capítulo 14) [3-74] Manómetro separado com dispositivo de ajuste (consultar o capítulo 14) [3-75] Manómetro separado...
Página 391: Dados Técnicos
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 7. Dados técnicos...
Página 392 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Pressão de entrada da pistola Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Área de aplicação) HVLP Operating range 2,0 bar 29 psi (Área de aplicação) "Compliant"...
Página 393: Funcionamento
→ Utilizar ar comprimido limpo. Por exemplo, com filtro SATA 100 (n.º 148247) fora da cabine de pintura ou filtro SATA 484 (n.º 92320) dentro da cabine de pintura. Antes de cada utilização, ter em atenção/verificar os seguintes pontos, a...
Página 394: Primeira Colocação Em Funcionamento
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P fim de assegurar um funcionamento seguro da pistola de pintura: ■ Devida fixação de todos os parafusos [2-1], [2-2], [2-3], [2-4] e [2-5]. Se necessário, apertar os parafusos. ■...
Página 395: Ajustar A Pulverização
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Indicação! A pressão interna da pistola pode ser ajustada com o máximo de preci- são com SATA adam 2 [3-1]. Indicação! No caso de não ser atingida a pressão de entrada necessária da pisto- la, a pressão na rede de ar comprimido tem de ser aumentada.
Página 396: Iniciar O Processo De Pintura
→ Usar luvas de proteção. → Utilizar a ferramenta de extração SATA sempre afastada do corpo. O capítulo que se segue descreve a manutenção e reparação da pistola de pintura. Os trabalhos de manutenção e de reparação só podem...
Página 397 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P ser realizados por pessoal técnico com a devida formação. ■ Desligar o fornecimento de ar comprimido para a conexão de ar com- primido [1-8] antes de quaisquer trabalhos de manutenção e repara- ção.
Página 398: Substituir O Anel Do Distribuidor De Ar
Desmontar o anel do distribuidor de ar ■ Desmontar o kit do bico (consultar o capítulo 9.1). ■ Retirar o anel do distribuidor de ar com a ferramenta de extração SATA [8-1]. ■ Verificar se a superfície de vedação [8-2] apresenta sujidade. Limpar se necessário.
Página 399 ■ Lubrificar o êmbolo de ar [10-5] e o micrómetro de ar [10-4] com lubri- ficante de pistolas SATA (n.º 48173) e colocá-los. ■ Pressionar o micrómetro de ar [10-4] no corpo da pistola. ■ Aparafusar o parafuso de bloqueio [10-1] no corpo da pistola.
Página 400: Substituir O Fuso Do Ajuste Do Jato De Ar Circular/Largo
■ Desaparafusar o fuso [11-4] do corpo da pistola com uma chave uni- versal SATA. Montar o fuso ■ Aparafusar o fuso [11-4] com a chave universal SATA no corpo da pistola. ■ Colocar o botão serrilhado [11-3]. ■ Lubrificar o parafuso de cabeça escareada [11-2] com Loctite 242 [11- 1] e apertar manualmente.
Página 401 Não limpar orifícios sujos com objetos impróprios. Até mesmo o menor dano afeta o padrão de pulverização. → Utilizar agulhas de limpeza de bicos SATA (n.º 62174) ou (n.º 9894). Indicação! Em casos raros, pode acontecer que alguns componentes da pistola de pulverização tenham que ser desmontados para serem bem limpos.
Página 402: Avarias
No caso de não ser possível resolver uma falha com uma das medidas descritas, enviar a pistola de pintura para o departamento de apoio ao cliente da SATA (consultar o endereço no capítulo 16). Falha Causa Ajuda Jato de pulverização...
Página 403 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Falha Causa Ajuda Imagem de pulve- Orifícios do bico de ar Limpar o bico de ar. rização demasiado cobertos com tinta. Respeitar as indicações pequena, inclinada, de limpeza (consultar o unilateral ou dividida.
Página 404 Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P Falha Causa Ajuda O material forma bo- O ar atomizador entra Apertar, limpar ou subs- lhas na caneca por na caneca por gravi- tituir as peças. gravidade. dade através do canal de tinta.
Página 405: Tratamento
Respeitar as disposições locais. 13. Serviço para clientes Os acessórios, as peças sobressalentes e o suporte técnico são forneci- dos pelo seu representante SATA. 14. Acessórios Ref. Designação...
Página 406 Suporte de vedação (circuito de ar) 1 unid. 133959 Mola da agulha de tinta e do êmbolo de ar 3 unid. 133967 Parafuso de bloqueio para micrómetro de ar SATA 3 unid. 133983 Conexão de ar 1 unid. 133991 Cabeça do pistão de ar 3 unid.
Página 407: Declaração De Conformidade
Instruções de funcionamento SATAjet 100 B F (RP / HVLP), B P 16. Declaração de conformidade EU Poderá encontrar a declaração de conformidade atualmente em vigor em: www.sata.com/downloads...
Página 409: Informaţii Generale
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Index conţinut [versiunea originală: germană] 1. Informaţii generale ....409 întreţinerea generală ...418 2. Indicaţii privind siguranţa ..410 10. Îngrijirea şi depozitarea ..423 3. Utilizarea conform destinaţiei 11. Defecţiuni ......424 prevăzute ......412 12. Dezafectarea .......427 4. Descriere ......413 13. Serviciul asistenţă clienţi ..427 5. Setul de livrare ....413 14. Accesorii ......427...
Página 410: Indicaţii Privind Siguranţa
1.4. Accesorii, piesele de schimb şi de uzură Se vor utiliza în toate cazurile numai accesorii originale. piese de schimb şi piese de uzură de la SATA. Accesoriile care nu sunt livrate de SATA nu sunt verificate şi nici avizate. Pentru prejudicii apărute prin utilizarea ac- cesoriilor, pieselor de schimb şi pieselor de uzură neavizate, SATA nu îşi asumă responsabilitatea. 1.5. Performanţa şi răspunderea Sunt valabile Condiţiile Comerciale Generale ale SATA şi, după caz, alte convenţii contractuale, precum şi legile respectiv valabile. SATA nu îşi asumă nicio răspundere în cazul ■ Nerespectare manualului de utilizare ■ Utilizare neconformă destinaţiei prevăzute a produsului ■ Utilizare de personal necalificat ■ Neutilizare a echipamentului personal de protecţie ■ Neutilizarea de accesorii originale. piese de schimb şi piese de uzură ■ Reconstrucţii din proprie iniţiativă sau modificări tehnice ■ Uzura naturală / deteriorarea ■ Solicitare la impact atipică de utilizare ■...
Página 411 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 2.2. Echipament de protecţie personală În timpul utilizării pistolului de vopsire, precum şi la curăţare şi întreţinere curentă, purtaţi întotdeauna mască de protecţie şi apărătoare pentru ochi avizată, precum şi căşti antiacustice, mănuşi de protecţie, îmbrăcăminte de lucru şi încălţăminte de siguranţă adecvată. 2.3. Utilizarea în medii cu potenţial exploziv Avertisment! Pericol de explozie! Pericol de moarte în caz de explozie a pistolului de vopsire Prin utilizarea pistolului de vopsire în zonele cu pericol de explozie din categoria Ex 0 apare posibilitatea unei explozii.
Página 412: Utilizarea Conform Destinaţiei Prevăzute
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P exemplu, diferiţi adezivi, adezivi de contact şi de dispersie, cauciuc clorurat, materiale asemănătoare celor de curăţat şi vopsele umplute cu substanţe fibroase grosiere. ■ Aduceţi în zona de lucru a pistolului de vopsire exclusiv cantitatea de solvent, vopsea, lac sau alte fluide de stropire periculoase necesară pentru progresul lucrării. După finalul lucrului, transportaţi aceste sub- stanţe în spaţii de depozitare conforme cu destinaţia. Parametrii de funcţionare ■ Pistolul de vopsire poate fi exploatate numai în cadrul parametrilor indicaţi pe plăcuţa de fabricaţie. Componente racordate ■ Utilizaţi exclusiv accesorii şi piese de schimb originale SATA. ■ Furtunurile şi conductele racordate trebuie să reziste în timpul funcţio- nării la solicitările termice, chimice şi mecanice aşteptate. ■ Furtunurile aflate sub presiune pot provoca vătămări la desprindere, din cauza mişcărilor bruşte necontrolate. Aerisiţi întotdeauna furtunurile complet înainte de desfacere. Curățarea ■ Nu utilizaţi niciodată fluide de curăţare care conţin acizi sau baze pentru curăţarea pistolului de vopsire. ■ Nu utilizaţi niciodată medii de curăţare pe bază de hidrocarburi haloge- nate. Locul de utilizare ■ Nu utilizaţi niciodată pistolul de vopsire în zona surselor de aprindere, cum sunt focul deschis, ţigaretele aprinse sau dispozitivele electrice neprotejate la explozie.
Página 413: Descriere
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 4. Descriere Aerul comprimat necesar este alimentat la racordul pentru aer comprimat. Prin acţionarea manetei de declanşare spre primul punct de rezistenţă este activat sistemul de control pentru aerul preliminar. Dacă maneta de declanşare este trasă mai departe, acul pentru vopsea va fi tras din duza de vopsea, fluidul de stropire curge fără presiune din duza de vopsea şi este pulverizat de aerul comprimat care iese din duza de aer. 5. Setul de livrare ■ Pistol de vopsire cu set de duze B F RP / B F HVLP/ B P şi pahar de curgere ■ Trusă de scule ■ CCS-Clips ■ Manual de utilizare Variantă alternativă ■ Cană de alimentare prin cădere din aluminiu sau material plastic cu diferite volume de umplere Verificaţi după dezambalare: ■ Pistolul de vopsire deteriorat ■...
Página 414: Micrometru De Aer
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 6.1. Micrometru de aer [3-77] SATA adam 2 (a se vedea [3-79] Manometru separat fără capitolul 14) dispozitiv de reglaj (a se [3-78] Manometru separat cu vedea capitolul 14) dispozitiv de reglaj (a se [3-80] Sistemu de măsurare a vedea capitolul 14) presiunii la reţeaua de aer comprimat 7. Date tehnice Presiune de intrare pentru pistoale Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Domeniu de utili- zare) HVLP Operating range 2,0 bar 29 psi (Domeniu de utili- zare) "Compliant"...
Página 415: Exploatarea
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Consum de aer la 2,0 bari presiune de intrare a pistolului 290 Nl/min 10.2 cfm HVLP 350 Nl/min 12.4 cfm Poliester 245 Nl/min 8.7 cfm Temperatură max. a lichidului de pulverizat 50 °C 122 °F Greutate | Versiune Polyester RP/ Polyester HVLP HVLP Masă (fără material) pahar de 601 g 612 g 21.2 21.6 oz.
Página 416: Prima Punere În Funcţiune
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Precauţie! Prejudicii cauzate de aerul comprimat murdărit Utilizarea aerului comprimat murdărit poate duce la disfuncţionalităţi. → Utilizaţi aer comprimat curat. De exemplu prin filtru SATA 100 (# 148247) în afara cabinei de vopsire sau filtru SATA 484 (# 92320) în interiorul cabinei de vopsire. Înainte de fiecare utilizare, respectaţi / verificaţi următoarele puncte, pentru a garanta un lucru în siguranţă cu pistolul de vopsire: ■ Stabilitatea tuturor şuruburilor [2-1], [2-2], [2-3], [2-4] şi [2-5]. Strân- geţi ferm şuruburile, după caz. ■ Duza de vopsea [2-2] strânsă ferm cu un cuplu de 14 Nm [7-5]. ■ Şurubul opritor [10-1] strâns ferm. ■ Este utilizat aer comprimat curat din punct de vedere tehnic. 8.1. Prima punere în funcţiune ■ Purjaţi temeinic conducta de aer comprimat înainte de montaj. ■ Spălaţi canalul de vopsea prin parcurgere cu un lichid de curăţare adecvat [2-6]. ■ Înşurubaţi niplul de racordare [2-10] la racordul pentru aer [1-8]. ■ Aliniaţi duza de aer. Jet orizontal [2-8] Jet vertical [2-7] ■...
Página 417 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P ■ Umpleţi paharul de curgere (maxim 20 mm sub marginea superioară). ■ Înşurubaţi capacul filetat pe paharul de curgere. Adaptarea presiunii interne în pistol Indicaţie! La posibilităţile de reglare [3-2], [3-3] şi [3-4] trebuie ca micrometrul pentru aer [1-5] să fie complet deschis (poziţie verticală). Indicaţie! Presiunea internă în pistol poate fi reglată cel mai precis cu SATA adam 2 [3-1]. Indicaţie! Dacă presiunea necesară la intrarea pistolului nu este atinsă, trebuie să fie mărită presiunea la reţeaua de aer comprimat. O presiune prea ridicată a aerului de intrare duce la forţe de tragere prea mari. ■ Trageţi complet declanşatorul [1-11]. ■ Reglaţi presiunea la intrarea pistolului conform uneia dintre următoarele posibilităţi de reglare [3-1], [3-2], [3-3] până la [3-4]. Acordaţi atenţie presiunii maxime la intrarea pistolului (a se vedea capitolul 7). ■ Aduceţi declanşatorul în poziţia iniţială.
Página 418: Reglarea Jetului De Pulverizat
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Reglarea jetului de pulverizat Jetul de stropire poate fi reglat progresiv cu ajutorul dispozitivului de re- glare a jetului rotund / lat [1-2] până la atingerea unui jet rotund. ■ Reglaţi jetul de stropire prin rotirea dispozitivului de reglare a jetului rotund/lat [1-2]. ■ Rotire spre dreapta [5-2] – jet rotund ■ Rotire spre stânga [5-1] – jet lat Pornirea procesului de vopsire ■ Adoptaţi distanţa de pulverizare (a se vedea capitolul 7). ■ Trageţi complet declanşatorul [6-2] şi duceţi pistolul de vopsire la 90° faţă de suprafaţa de vopsire [6-1]. ■ Asiguraţi admisia aerului de stropire şi alimentarea cu material. ■ Trageţi spre înapoi declanşatorul [1-11] şi porniţi procesul de vopsire. După caz, ajustaţi debitul de material şi jetul de stropire. Încheierea procesului de vopsire ■ Aduceţi declanşatorul [1-11] în poziţia iniţială. ■ Când procesul de vopsire este încheiat, întrerupeţi aerul de stropire şi goliţi paharul de curgere [1-16]. Respectaţi indicaţiile privind îngrijirea şi depozitarea (a se vedea capitolul 10). 9.
Página 419: Înlocuirea Setului De Duze
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Avertisment! Pericol de vătămare la muchii ascuţite În cazul lucrărilor de montaj la setul de duze apare pericol de vătămare din cauza muchiilor ascuţite. → Purtaţi mănuşi de lucru. → Utilizaţi întotdeauna extractorul ATA întors în exterior faţă de corp. Capitolul următor descrie întreţinerea curentă şi întreţinerea generală a pistolului de vopsire. Executarea lucrărilor de întreţinere curentă şi de întreţinere generală este permisă numai personalului de specialitate şcolarizat. ■ Înaintea tuturor lucrărilor de întreţinere curentă şi de întreţinere gene- rală întrerupeţi alimentarea cu aer comprimat spre racordul pentru aer comprimat [1-8]. Pentru întreţinerea generală sunt disponibile piese de schimb (a se vedea capitolul 15). 9.1. Înlocuirea setului de duze Precauţie! Pagube cauzate de montajul greşit Ordinea de montaj greşită a duzei de vopsea şi acului pentru vopsea...
Página 420: Înlocuirea Inelului Distribuitorului De Aer
După montare, reglaţi debitul de material conform capitolului 8.2. 9.2. Înlocuirea inelului distribuitorului de aer Indicaţie! După demontarea inelului distribuitorului de aer, verificaţi suprafaţa de etanşare din pistolul de vopsire. În cazul deteriorărilor, adresaţi-vă departamentului pentru clienţi SATA (pentru adresă, a se vedea capito- lul 16). Demontarea inelului distribuitorului de aer ■ Montaţi setul de duze (a se vedea capitolul 9.1). ■ Extrageţi inelul distribuitorului de aer cu extractorul SATA [8-1]. ■ Verificaţi dacă pe suprafaţa de etanşare [8-2] există impurităţi, cură- ţaţi-o dacă este necesar. Montarea inelului distribuitorului de aer ■ Înlocuiţi inelul distribuitorului de aer. Totodată, ştiftul [8-3] al inelului distribuitorului de aer trebuie să fie aliniat corespunzător. ■ Presaţi uniform în interior inelul distribuitorului de aer. ■ Montaţi setul de duze (a se vedea capitolul 9.1). După montare, reglaţi debitul de material conform capitolului 8.2. 9.3. Înlocuirea garniturii acului pentru vopsea Schimbarea este necesară dacă pe la pachetul acului de vopsea cu au-...
Página 421: Înlocuirea Pistonului De Aer, Arcului Pistonului De Aer Şi Micrometrului Pentru Aer
■ Deşurubaţi şurubul opritor [10-1] din corpul pistolului. ■ Trageţi micrometrul pentru aer [10-4] din corpul pistolului. ■ Extrageţi pistonul de aer cu arcul pistonului de aer [10-5]. ■ Extrageţi tija pistonului de aer [10-3]. Montarea pistonului de aer, arcului pistonului de aer şi micrometru- lui pentru aer ■ Introduceţi tija pistonului de aer [10-3] în poziţie corectă. ■ Gresaţi cu unsoare pentru pistoale SATA şi introduceţi pistonul de aer cu arcul pistonului de aer [10-5], precum şi micrometrul pentru aer [10- 4] (# 48173). ■ Apăsaţi în interior micrometrul pentru aer [10-4] în corpul pistolului. ■ Înşurubaţi şurubul opritor [10-1] în corpul pistolului. După montare, reglaţi debitul de material conform capitolului 8.2. 9.5. Înlocuirea garniturii cu autoajustare (pe partea aerului)
Página 422 ■ Introduceţi arcul şi acul pentru vopsea [9-1]. ■ Înşurubaţi şurubul regulator [1-3] cu contrapiuliţa [1-4] în corpul pisto- lului. După montare, reglaţi debitul de material conform capitolului 8.2. 9.6. Înlocuirea axului dispozitivului de reglare a jetului ro- tund / lat Schimbarea este necesară dacă pe la dispozitivul de reglare a jetului rotund / la iese aer sau dacă reglajul jetului de stropire nu mai este posibil. Demontarea axelor ■ Scoateţi prin rotire şurubul cu cap înecat [11-2]. ■ Desprindeţi butonul randalinat [11-3]. ■ Deşurubaţi axul [11-4] cu cheia universală SATA din corpul pistolului. Montarea axelor ■ Înşurubaţi axul [11-4] cu cheia universală SATA în corpul pistolului. ■ Aşezaţi butonul randalinat [11-3]. ■ Ungeţi şurubul cu cap înecat [11-2] cu Loctite 242 [11-1] şi înşurubaţi-l cu mâna.
Página 423: Îngrijirea Şi Depozitarea
→ Utilizaţi detergenţi neutri cu valoarea pH de 6 – 8. → Nu utilizaţi acizi, leşii, agenţi bazici, agenţi de decapare, agenţi nea- decvaţi de regenerare sau alte fluide de curăţare agresive. Precauţie! Prejudicii materiale în cazul curăţării incorecte Scufundarea în solvent sau detergent sau curăţarea într-un aparat cu ultrasunete poate deteriora pistolul de vopsire. → Nu introduceţi pistolul de vopsire în solvenţi sau detergenţi. → Nu curăţaţi pistolul de vopsire cu aparate cu ultrasunete. → Utilizaţi numai maşini de spălat recomandate de SATA. Prejudicii materiale cauzate de un instrument de curăţare gre- şit În niciun caz nu curăţaţi orificiile murdărite cu obiecte improprii. Chiar şi cele mai insignifiante deteriorări influenţează forma jetului. → Utilizaţi acele de curăţare a duzelor SATA (# 62174) resp. (# 9894). Indicaţie! În cazuri rare poate fi necesară demontarea unor piese de la pistolul de vopsire, pentru a fi curăţate temeinic. Dacă este necesară o demontare, acest lucru se va limita numai la componentele care vin în contact cu...
Página 424: Defecţiuni
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P ■ Spălaţi bine pistolul de vopsire prin parcurgere cu diluant. ■ Curăţaţi duza de aer cu pensula sau peria. ■ Gresaţi piesele mobile cu puţină unsoare pentru pistoale. 11. Defecţiuni Remedierea defecţiunilor descrise în cele ce urmează este permisă nu- mai personalului de specialitate şcolarizat. Dacă o defecţiune nu poate fi înlăturată prin măsurile de soluţionare men- ţionate în cele ce urmează, trimiteţi pistolul de vopsire la departamentul pentru clienţi de la SATA (adresa a se vedea capitolul 16). Defecţiunea Cauză Remediere Jet de stropire incon- Duza de vopsea nu Strângeţi ferm duza de stant (cu fluturări / îm- este strânsă ferm. vopsea cu cheia uni- proşcări) sau bule versală. de aer în paharul de Inelului distribuitorului Înlocuiţi inelului distri- curgere. de aer deteriorat sau buitorului de aer (a se murdărit. vedea capitolul 9.2). Bule de aer în paharul Duză de aer desprin- Strângeţi cu mâna duza de curgere. să. de aer. Spaţiul intermediar Curăţaţi circuitul aeru-...
Página 425 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Defecţiunea Cauză Remediere Modelul de pulverizare Orificiile duzei de aer Curăţaţi duza de aer. este prea mic, oblic, este ocupate cu vop- Ţineţi cont de indicaţiile unilateral sau divizat. sea. de curăţare (a se vedea capitolul 10). Vârf deteriorat al duzei Verificaţi dacă vârful de vopsea (pivot al duzei de vopsea prezin- duzei de vopsea). tă deteriorări şi înlocuiţi setul de duze, după caz (a se vedea capito- lul 9.1). Dispozitivul de reglare Inelului distribuitorului Înlocuiţi inelului distri- a jetului rotund / lat nu de aer nu este poziţi- buitorului de aer (a se funcţionează - dispozi- onat corect (ştifturile vedea capitolul 9.2).
Página 426 Manual de utilizare SATAjet 100 B F (RP / HVLP), B P Defecţiunea Cauză Remediere Materialul devine efer- Aerul de pulverizare Strângeţi ferm piesele, vescent în paharul de ajunge prin canalul curăţaţi-le sau înlocu- curgere. de vopsea în paharul iţi-le. de curgere. Duza de vopsea nu este strân- să suficient. Duza de aer nu este înşurubată complet, circuitul ae- rului înfundat, scaunul defect sau setul de duze deteriorat. Coroziune la filetul Lichidul de curăţare Dispuneţi schimbarea duzei de aer, canalul (apos) rămâne prea corpului pistolului. Ţi- de material (racordul mult timp în pistol. neţi cont de indicaţiile paharului) sau corpul de curăţare (a se vedea S-au utilizat lichide de pistolului de vopsire. capitolul 10). curăţare inadecvate. Fluidul de stropire iese Garnitura acului pen- Înlocuiţi garnitura acului prin spatele garniturii tru vopsea defectă...
Página 427: Dezafectarea
Manual de utilizare SATAjet 100 B F (RP / HVLP), B P 12. Dezafectarea Eliminarea ca deşeu a pistolului de vopsire complet golit, ca material va- loros. Pentru a evita prejudicierea mediului, eliminaţi ca deşeu resturile fluidului de stropire şi decofrolul separat de pistolul de vopsire, în confor- mitate cu prescripţiile de specialitate. Respectaţi prescripţiile locale! 13. Serviciul asistenţă clienţi Accesorii, piese de schimb şi suport tehnic se pot primi de la comerciantul dumneavoastră SATA. 14. Accesorii Nr. art. Denumire Număr 6981 Niplu de cuplare rapidă G1/4 IG 5 buc. 27771 Micrometru pentru aer 0 – 845 cu manometru 1 buc. 64030 Set de curăţare SATA...
Página 428: Declaraţie De Conformitate U.E
Nr. art. Denumire Număr 130492 Set manete SATAjet 100 1 buc. 133926 Set role manetă 1 set 133934 Garnitură pentru axul dispozitivul de reglare a jetu- 3 buc. lui rotund / lat 133942 Suport garnitură (pe partea aerului) 1 buc. 133959 Arc la acul pentru vopsea şi pistonul de aer 3 buc. 133967 Şurub opritor pentru micrometrul de aer SATA 3 buc. 133983 Racord de aer 1 buc. 133991 Cap piston de aer 3 buc. 139188 Dispozitiv de reglare a cantităţii de material cu 1 buc. contrapiuliţă 139964 Micrometru de aer 1 buc. 140574 Buton randalinat şi şurub 1 buc. 140582 Elemente de etanşare pentru duza de vopsea 5 buc.
Página 429: Общая Информация
1.1. Введение В данном руководстве по эксплуатации содержится важная инфор- мация об эксплуатации SATAjet 100 B F RP / SATAjet 100 B F HVLP / S ATAjet 100 B P, далее называемого покрасочным пистолетом. Кроме того, в нем описываются ввод в эксплуатацию, техническое обслу- живание...
Página 430: Указания По Технике Ремонт
ущерб, возникший в результате применения неодобренных принад- лежностей, запчастей и быстроизнашивающихся деталей. 1.5. Гарантийные обязательства и ответственность Законную силу имеют Общие условия заключения сделок SATA и в случае необходимости другие договорные обязательства, а также действующие законы. Гарантийные обязательства и ответственность фирмы SATA прекра- щаются...
Página 431: Требования К Персоналу
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P 2.1. Требования к персоналу Покрасочный пистолет может применяться только опытными специ- алистами и проинструктированным персоналом, которые полностью прочли данное руководство по эксплуатации и поняли его содержа- ние. Лицам, у которых скорость реакции снижена вследствие воздей- ствия...
Página 432 ■ Покрасочный пистолет можно эксплуатировать только в рамках параметров, указанных на фирменной табличке. Подключенные компоненты ■ Использовать исключительно оригинальные принадлежности и запчасти SATA. ■ Подключенные шланги и провода должны соответствовать терми- ческим, химическим и механическим нагрузкам, ожидаемым при эксплуатации. ■ В случае отсоединения находящихся под давлением шлангов их...
Página 433: Назначению
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P ных углеводородов. Место применения ■ Категорически запрещено использовать покрасочный пистолет вблизи источников воспламенения, таких как открытый огонь, горя- щие сигареты и взрывонезащищенные электрические устройства. ■ Применять покрасочный пистолет только в хорошо вентилируемых помещениях.
Página 434 [1-17] Крышка красконаливного (наружная резьба) стакана Система цветовой [1-9] маркировки ColorCode- System (CCS) 6.1. Воздушный микрометр [3-81] SATA adam 2 (см. главу 14) [3-82] Отдельный манометр с регулирующим устрой- ством (см. главу 14) [3-83] Отдельный манометр без регулирующего устройства (см. главу 14) [3-84] Измерение...
Página 435: Технические Характеристики
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P 7. Технические характеристики...
Página 436 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Входное давление пистолета Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Сфера примене- ния) Operating range HVLP 2,0 bar 29 psi (Сфера примене- ния) "Compliant"...
Página 437 Применение загрязненного сжатого воздуха может привести к неис- правностям → Использовать чистый сжатый воздух. Например, используя фильтр SATA filter 100 (# 148247) за пределами окрасочной камеры или фильтр SATA filter 484 (# 92320) внутри окрасочной камеры. Чтобы обеспечить безопасную работу с покрасочным пистолетом,...
Página 438: Первый Ввод В Эксплуатацию
Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P дующее: ■ Надежность затяжки всех винтов [2-1], [2-2], [2-3], [2-4] и [2-5]. При необходимости подтянуть винты. ■ Сопло для распыления краски [2-2] затянуто с моментом 14 Нм [7-5]. ■...
Página 439 Для возможных настроек [3-2], [3-3] и [3-4] воздушный микрометр [1-5] должен быть полностью открыт (вертикальное положение). Указание! Точнее всего давление внутри пистолета можно настроить с помо- щью SATA adam 2 [3-1]. Указание! Если требуемое давление на входе пистолета не достигается, не- обходимо повысить давление в сети сжатого воздуха.
Página 440 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Настройка распыляемой струи Распыляемую струю можно плавно настраивать с помощью элемен- та регулирования круглой / широконаправленной струи [1-2] до дости- жения круглой струи. ■ Настроить распыляемую струю, вращая элемент регулирования круглой/широконаправленной...
Página 441 Опасность травмирования об острые кромки Во время монтажа набора распылительных насадок существует опасность травмирования об острые кромки. → Носить рабочие перчатки. → При работе держать специальный инструмент SATA в сторону от туловища. В следующей главе описывается техническое обслуживание и ре- монт...
Página 442 9.2. Замена кольца воздухораспределителя Указание! После демонтажа кольца воздухораспределителя проверить уплот- нительную поверхность в покрасочном пистолете. При наличии по- вреждений обращайтесь в сервисный отдел компании SATA (адрес см. в главе 16). Демонтаж кольца воздухораспределителя ■ Демонтировать набор распылительных насадок (см. главу 9.1).
Página 443 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P ■ Вывинтить регулировочный винт [1-3] вместе с контргайкой из корпуса пистолета. ■ Извлечь пружину и иглу краскораспылителя [9-1]. ■ Демонтировать спусковой рычаг [9-2]. ■ Вывинтить уплотнение иглы краскораспылителя [9-3] из корпуса пистолета.
Página 444 ■ Вставить шток пневматического поршня [10-3] в правильном поло- жении. ■ Смазать пневматический поршень с пружиной [10-5], а также воз- душный микрометр [10-4] смазкой для пистолетов SATA(# 48173) и установить их. ■ Вдавить воздушный микрометр [10-4] в корпус пистолета. ■ Ввинтить фиксирующий винт [10-1] в корпус пистолета.
Página 445: Уход И Хранение
■ Вывинтить винт с потайной головкой [11-2]. ■ Снять рифленую кнопку [11-3]. ■ Вывинтить шпиндель [11-4] из корпуса пистолета с помощью уни- версального ключа SATA. Монтаж шпинделя ■ Ввинтить шпиндель [11-4] в корпус пистолета с помощью универ- сального ключа SATA.
Página 446: Использование По 11. Неисправности
Ни в коем случае не очищать загрязненные отверстия с помощью неподходящих предметов. Даже самые незначительные поврежде- ния влияют на форму распыла. → Использовать иглы для очистки сопел SATA (# 62174) или (# 9894). Указание! В редких случаях может потребоваться демонтаж некоторых дета- лей...
Página 447 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Неустойчивая рас- Сопло для распыле- Затянуть сопло для пыляемая струя ния краски не затя- распыления краски (пульсации / броски) нуто. универсальным клю- или пузыри воздуха в чом.
Página 448 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Рисунок распыления Отверстия воздушно- Очистить воздушное слишком мал, ско- го сопла закупорено сопло. Соблюдать шен, однобок или же лаком. указания по очистке расслоен. (см. главу 10). Наконечник...
Página 449 Руководство по эксплуатации SATAjet 100 B F (RP / HVLP), B P Неисправность Причина Способ устранения Материал бурлит в Воздух для распы- Затянуть, очистить проточном стакане. ления попадает в или заменить детали. проточный стакан через канал для краски. Сопло для распыления...
Página 450: Утилизация
утилизировать остатки распыляемой среды и разделительное сред- ство надлежащим образом отдельно от покрасочного пистолета. Соблюдать местные предписания! 13. Сервисная служба Принадлежности, запчасти и техническую помощь вы получите у вашего поставщика продукции фирмы SATA. 14. Аксессуары Арт. № Обозначение Кол-во Быстросоединяемый ниппель G1/4 IG 5 шт.
Página 451 1 шт. 133942 Пружина иглы краскораспылителя и пневмати- 3 шт. 133959 ческого поршня Фиксирующий винт для воздушного микрометра 3 шт. 133967 SATA Подключение воздуха 1 шт. 133983 Головка воздушного поршня 3 шт. 133991 Элемент регулирования расхода материала с 1 шт.
Página 452: Декларация О Соответствии Стандартам Ес
Входит в состав ремкомплекта (# 130542)  Входит в состав сервисного комплекта пневматического  поршня (# 92759) Входит в состав комплекта уплотнений (# 183780)  16. Декларация о соответствии стандартам ЕС Действительную на данный момент версию декларации соответствия можно найти по ссылке: www.sata.com/downloads...
Página 455: Allmän Information
BruksanvisningSATAjet 100 B F (RP/HVLP), B P Innehållsförteckning [originalversion: tyska] Allmän information ....455 Underhåll och service ..464 Säkerhetsanvisningar ..456 10. Service och förvaring ...468 Avsedd användning .....458 11. Störningar ......469 Beskrivning ......458 12. Avfallshantering ....472 Leveransomfattning .....458 13. Kundtjänst ......472 Konstruktion ......459 14.
Página 456: Garanti Och Ansvar
Använd principiellt bara tillbehör, reservdelar och slitdelar i original från SATA. Tillbehör som inte levererats av SATA är inte kontrollerade och därför inte godkända. SATA tar inget ansvar för skador som uppstått på grund av att tillbehör, reservdelar och slitdelar som inte är godkända har använts.
Página 457 BruksanvisningSATAjet 100 B F (RP/HVLP), B P 2.3. Användning i explosiva områden Varning! Explosionsrisk! Livsfara råder vid en exploderande lackeringspistol Används lackeringspistolen i explosiva områden i Ex-zon 0, kan det ske en explosion. → Låt aldrig lackeringspistolen vara i explosiva områden i ex-zon 0. Lackeringspistolen är godkänd för användning / förvaring i områden med explosionsrisk i Ex-zon 1 och 2.
Página 458: Avsedd Användning
■ Lackeringspistolen får användas endast inom de parametrar som anges på typskylten. Anslutna komponenter ■ Använd endast tillbehör och reservdelar i original från SATA. ■ De anslutna slangarna och ledningarna måste klara de termiska, kemis- ka och mekaniska belastningar som förväntas.
Página 459: Konstruktion
[1-8] (utvändig gänga) [1-16] Flytkärl ColorCode-system (CCS) [1-17] Flytkärlslock [1-9] 6.1. Luftmikrometer [3-85] SATA adam 2 (se [3-87] Separat manometer utan kapitel 14) regulator (se kapitel 14) [3-86] Separat manometer med [3-88] Tryckmätare på tryck- regulator (se kapitel 14) luftsnätet 7.
Página 460 BruksanvisningSATAjet 100 B F (RP/HVLP), B P Pistolingångstryck HVLP Operating range 2,0 bar 29 psi (användningsom- råde) "Compliant" >2,0 bar (mun- >29 psi styckets invändiga (munstyckets tryck >0,7 bar) invändiga tryck >10 psi) Överensstämmer <2,5 bar (mun- <35 psi med lagstiftningen i styckets invändiga (munstyckets Lombardiet/Italien...
Página 461: Drift
Skador på grund av smutsig tryckluft Användning av smutsig tryckluft kan leda till felaktiga funktioner. → Använd ren tryckluft. Använd exempelvis SATA filter 100 (# 148247) utanför lackeringshytten eller SATA filter 484 (# 92320) inuti lackerings- hytten. Beakta respektive kontrollera följande punkter inför varje användningstill- fälle för att säkerställa ett säkert arbete med lackeringspistolen:...
Página 462: Första Idrifttagandet
■ Skruva fast skruvlocket på utloppsbägaren. Anpassning av pistolens invändiga tryck Tips! På inställningsmöjligheterna [3-2], [3-3] och [3-4] måste luftmikrome- tern [1-5] vara helt öppen (lodrät position). Tips! Pistolens invändiga tryck kan ställas in mest exakt med SATA adam 2 [3-1].
Página 463: Inställning Av Materialmängd
BruksanvisningSATAjet 100 B F (RP/HVLP), B P Tips! Uppnås inte det nödvändiga ingångstrycket till pistolen, måste trycket i tryckluftsnätet höjas. Ett för högt ingående lufttryck leder till höga avtryckarkrafter. ■ Tryck in avtryckaren [1-11] helt. ■ Ställ in pistolens ingångstryck enligt ett av följande inställningsmöjlighe- ter [3-1], [3-2], [3-3] till [3-4].
Página 464: Underhåll Och Service
Det finns risk för personskador på grund av vassa kanter vid monte- ringsarbeten på munstyckssatsen. → Bär arbetshandskar. → Använd alltid SATA utdragningsverktyg en bit bort från kroppen. I det här kapitlet beskrivs hur lackeringspistolen underhålls och servas. Underhålls- och servicearbeten får utföras endast av utbildad fackpersonal.
Página 465 Ställ in materialmängden enligt kapitel 8.2. 9.2. Byte av luftfördelarring Tips! Kontrollera tätningsytan i lackeringspistolen, när luftfördelarringen har demonterats. Kontakta kundtjänsten på SATA (för adress se kapitel 16), om det finns några skador. Demontering av luftfördelarring ■ Demontera munstyckssatsen (se kapitel 9.1).
Página 466 BruksanvisningSATAjet 100 B F (RP/HVLP), B P ■ Dra ut luftfördelarringen med ett SATA utdragningsverktyg [8-1]. ■ Kontrollera tätningsytan [8-2] med avseende på föroreningar. Rengör den vid behov. Montering av luftfördelarring ■ Byt luftfördelarringen. Luftfördelarringens tapp [8-3] måste då vara korrekt placerad.
Página 467 ■ Sätt luftkolvstången [10-3] korrekt . ■ Fetta in luftkolven tillsammans med luftkolvfjädern [10-5] och luftmikro- metern [10-4] med SATA pistolfett (# 48173) och sätt i dem. ■ Tryck in luftmikrometern [10-4] i pistolkroppen. ■ Skruva fast låsskruven [10-1] i pistolkroppen.
Página 468: Service Och Förvaring
Demontering av spindel ■ Skruva ut skruven med försänkt huvud [11-2]. ■ Dra av den räfflade knappen [11-3]. ■ Skruva med hjälp av en SATA universalnyckel ut spindeln [11-4] ur pistolkroppen. Montering av spindel ■ Skruva med en SATA universalnyckel in spindeln [11-4] i pistolkroppen.
Página 469: Störningar
■ Fetta in rörliga delar en aning med pistolfett. 11. Störningar Endast utbildad fackpersonal får åtgärda sådana störningar som beskrivs nedan. Sänd lackeringspistolen till kundtjänsten på SATA (för adress, se kapi- tel 16), om en störning inte kan åtgärdas med hjälp av informationen nedan. Orsak Avhjälpning...
Página 470 BruksanvisningSATAjet 100 B F (RP/HVLP), B P Orsak Avhjälpning Luftbubblor i utlopps- Luftmunstycket sitter Dra åt luftmunstycket bägaren. löst handfast. Mellanrummet mellan Rengör luftkretsen. luftmunstycket och Beakta rengöringsan- färgmunstycket (luft- visningarna (se kapi- kretsen) är smutsigt. tel 10). Munstyckssatsen är Rengör munstycks- smutsig satsen.
Página 471 BruksanvisningSATAjet 100 B F (RP/HVLP), B P Orsak Avhjälpning Lackeringspistolen Luftkolvsätet är smut- Rengör luftkolvsätet. stänger inte av luften. sigt. Beakta rengöringsan- visningarna (se kapi- tel 10). Luftkolven är utsliten. Byt luftkolven och luft- kolvpackningen (se kapitel 9.4). Materialet bubblar i Det kommer finfördel- Dra åt, rengör eller byt utloppsbägaren.
Página 472: Avfallshantering
Ta hand om resterna av sprutmediet och släppmedlet åtskilt från lacke- ringspistolen på ett korrekt sätt för att undvika skador på miljön. Beakta de lokala föreskrifterna! 13. Kundtjänst Tillbehör, reservdelar och teknisk support kan du få av din SATA-återför- säljare. 14. Tillbehör Artikelnr Benämning...
Página 473 133934 Tätning till spindel för regulator för rund/bred stråle 3 styck- 133942 Tätningshållare (på luftsidan) 1 styck 133959 Färgnåls- och luftkolvfjäder 3 styck- 133967 Låsskruv för SATA luftmikrometer 3 styck- 133983 Luftanslutning 1 styck 133991 Luftkolvshuvud 3 styck- 139188 Materialmängdsreglering med motmutter...
Página 474: Eu Konformitetsförklaring
BruksanvisningSATAjet 100 B F (RP/HVLP), B P 16. EU Konformitetsförklaring Den gällande konformitetsförsäkran hittar du på: www.sata.com/downloads...
Página 475: Preberite Najprej
1. Splošne informacije 1.1. Uvod To navodilo za obratovanje vsebuje pomembne informacije o uporabi pištole SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, v nadaljevanju pištole za lakiranje. Prav tako so opisani zagon, vzdrževanje in servisiranje, nega ter skladiščenje in odpravljanje motenj. 1.2. Ciljna skupina Ta navodila za uporabo so predvidena za ■...
Página 476: Varnostni Napotki
V splošnem je dovoljeno uporabljati samo originalno dodatno opremo, nadomestne dele in obrabne dele podjetja SATA. Pribor, ki ni dobavljen s strani podjetja SATA, ni preverjen in zato ni dovoljen. Za škodo, ki nasta- ne zaradi uporabe neodobrene opreme, nadomestnih delov in obrabnih delov, podjetje SATA ne prevzema odgovornosti.
Página 477 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P 2.3. Uporaba na eksplozijsko ogoroženih območjih Opozorilo! Nevarnost eksplozije! Smrtna nevarnost zaradi eksplozije pištole za lakiranje Pri uporabi pištole za lakiranje v eksplozijsko ogroženih območjih cone Ex 0 lahko pride do eksplozije. → Pištole za lakiranje nikoli ne vnašajte v eksplozijsko ogrožena obmo- čja cone Ex 0. Lakirna pištola je primerna za uporabo/shranjevanje v potencialno eksplo- zivnih atmosferah območij 1 in 2. Upoštevati je treba oznako na izdelku.
Página 478: Uporaba V Skladu Z Namembnostjo
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Obratovalni parametri ■ Pištolo za lakiranje je dovoljeno uporabljati le skladno s parametri, ki so navedeni na tipski ploščici. Priključeni sestavni deli ■ Uporabljajte izključno originalno dodatno opremo in nadomestne dele SATA. ■ Priključene cevi in vodi naj bodo primerni za prenašanje pričakovanih termičnih, kemičnih ter mehanskih obremenitev pri obratovanju. ■ Cevi pod tlakom lahko pri nepredvidenem odklopu z nenadzorovanim gibanjem kot bič povzročijo poškodbe. Cevi pred odklopom vedno v celoti odzračite.
Página 479: Sestava
(ni viden) [1-16] posoda za tekočino [1-8] Priključek za stisnjen zrak [1-17] pokrov posode za tekočino G ¼ " (zunanji navoj) 6.1. zračni mikrometer [3-89] SATA adam 2 (glejte poglavje 14) [3-90] Ločeni manometer z regula- torjem (glejte poglavje 14) [3-91] Ločeni manometer brez regulatorja (glejte poglavje 14) [3-92] Meritev tlaka na omrežju za...
Página 480: Tehnični Podatki
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P 7. Tehnični podatki...
Página 481 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Vstopni tlak pištole Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (področje uporabe) HVLP Operating range 2,0 bar 29 psi (področje uporabe) "Compliant" > 2,0 bar (notranji >...
Página 482: Delovanje
Poškodbe zaradi nečistoč v stisnjenem zraku Uporaba onesnaženega stisnjenega zraka lahko povzroči napačno de- lovanje. → Uporabljajte čist stisnjen zrak. To zagotovite na primer s filtrom SATA 100 (# 148247) zunaj kabine za lakiranje ali s filtrom SATA 484 (# 92320) znotraj kabine za lakiranje. Da zagotovite varno delo s pištolo za lakiranje, pred vsako uporabo upo- števajte/preverite naslednje točke: ■ Dobro morajo biti priviti vsi vijaki: [2-1], [2-2], [2-3], [2-4] in [2-5].
Página 483: Prvi Zagon
■ Navojni pokrov [2-14] odvijte s posode za barvo [2-13]. ■ V navojni pokrov pritisnite zaporo proti kapljanju [2-9]. ■ Napolnite posodo za barvo (največ do 20 mm pod zgornjim robom). ■ Vijačni pokrov privijte na posodo za barvo. Prilagoditev notranjega tlaka pištole Napotek! Pri nastavitvah [3-2], [3-3] in [3-4] mora biti mikrometer za zrak [1-5] do konca odprt (navpičen položaj). Napotek! Notranji tlak pištole najnatančneje nastavite z orodjem SATA adam 2 [3-1].
Página 484 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Napotek! Če ni dosežen potreben vhodni tlak pištole, morate zvišati tlak omrežja za stisnjen zrak. Previsok vhodni tlak zraka povzroči visoke sile na sprožilcu. ■ Do konca pritisnite sprožilec [1-11]. ■ Vhodni tlak pištole nastavite z eno od naslednjih možnosti nastavljanja [3-1], [3-2], [3-3] ali [3-4]. Upoštevajte najvišji dovoljeni vhodni tlak pištole (glejte poglavje 7). ■ Sprožilec premaknite v izhodiščni položaj. Nastavitev količine materiala Napotek! Pri do konca odprti regulaciji količine materiala se šoba in igla za barvo obrabljata najmanj.
Página 485: Vzdrževanje In Popravila
→ Pred vsakim vzdrževanjem odklopite pištolo za lakiranje od omrežja za stisnjen zrak. Opozorilo! Nevarnost telesnih poškodb zaradi ostrih robov Pri vgradnji kompleta šobe je zaradi ostrih robov prisotna nevarnost tele- snih poškodb. → Nosite delovne rokavice. → Izvlečno orodje SATA vedno uporabljajte usmerjeno stran od telesa. Naslednje poglavje opisuje vzdrževanje in popravila pištole za lakiranje. Vzdrževalna dela in popravila sme izvajati samo usposobljeno strokovno osebje. usposobljeno strokovno osebje. ■ Pred vsemi vzdrževalnimi deli in popravili morate prekiniti dovod stisnje- nega zraka do priključka za stisnjen zrak [1-8].
Página 486 ■ V telo pištole privijte nastavitveni vijak [1-3] s protimatico [1-4]. Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.2. Zamenjava obroča za porazdelitev zraka Napotek! Po odstranjevanju obroča za porazdelitev zraka preverite tesnilno po- vršino pištole za lakiranje. Pri poškodbah se obrnite na servisno služ- bo SATA (za naslov glejte poglavje 16). Odstranjevanje obroča za porazdelitev zraka ■ Odstranite komplet šobe (glejte poglavje 9.1). ■ Obroč za porazdelitev zraka izvlecite z izvlečnim orodjem SATA [8-1]. ■ Preverite, ali je tesnilna površina [8-2] onesnažena, in jo po potrebi očistite.
Página 487 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Vgradnja obroča za porazdelitev zraka ■ Vstavite obroč za porazdelitev zraka. Pri tem mora biti nastavek [8-3] obroča za porazdelitev zraka ustrezno usmerjen. ■ Obroč za porazdelitev zraka enakomerno vtisnite. ■ Vgradite komplet šobe (glejte poglavje 9.1). Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.3. Zamenjava tesnila igle za barvo Zamenjava je potrebna, ko začne uhajati material na tesnilu igle za barvo, ki se samodejno nastavlja. Odstranjevanje tesnila igle za barvo ■...
Página 488 ■ Odstranite batnico zračnega bata [10-3]. Vgradnja zračnega bata in zračnega mikrometra ■ Pravilno vstavite batnico zračnega bata [10-3]. ■ Zračni bat z vzmetjo [10-5] in zračni mikrometer [10-4] namastite z mastjo za pištole SATA (# 48173) ter vstavite. ■ V telo pištole potisnite zračni mikrometer [10-4]. ■ V telo pištole privijte zaporni vijak [10-1]. Po vgradnji nastavite količino materiala skladno s poglavjem 8.2. 9.5. Zamenjava tesnila s samodejnim nastavljanjem (na zračni strani)
Página 489: Nega In Skladiščenje
9.6. Zamenjava vretena regulacije okroglega/širokega curka Zamenjava je potrebna, ko uhaja zrak na regulaciji okroglega/širokega curka ali ni več mogoče nastavljati curka. Odstranjevanje vretena ■ Odvijte ugreznjeni vijak [11-2]. ■ Snemite nazobčani gumb [11-3]. ■ Vreteno [11-4] z univerzalnim ključem SATA odvijte iz telesa pištole. Vgradnja vretena ■ Vreteno [11-4] z univerzalnim ključem SATA privijte v telo pištole. ■ Namestite nazobčani gumb [11-3]. ■ Ugreznjeni vijak [11-2] premažite s sredstvom Loctite 242 [11-1] in privijte z roko.
Página 490: Motnje
11. Motnje V nadaljevanju opisane motnje lahko odpravlja samo usposobljeno stro- kovno osebje. Če določene motnje ne morete odpraviti z v nadaljevanju opisanimi ukrepi, pošljite pištolo za lakiranje oddelku za podporo strankam podjetja SATA (naslov najdete v poglavju 16). Motnja Vzrok Odprava/pomoč Nemiren curek (tre- Šoba za barvo ni za- Šobo za barvo zateg-...
Página 491 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Motnja Vzrok Odprava/pomoč Zračni mehurčki v Zračna šoba je zrah- Zračno šobo zategnite posodi za barvo. ljana. z roko. Umazan je prostor Očistite zračni krog. med zračno šobo in Upoštevajte navodila za šobo za barvo (»zrač- čiščenje (glejte poglav- ni krog«). je 10). Komplet šobe je uma- Očistite komplet šobe.
Página 492 Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P Motnja Vzrok Odprava/pomoč Regulacija okroglega/ Regulacija okroglega/ Regulacijo okroglega/ širokega curka se ne širokega curka je bila širokega curka odvijte vrti. odvita preveč v levo z univerzalnim ključem proti naslonu; to je in sprostite oz. v celoti sprostilo vreteno v zamenjajte (glejte pog- navoju pištole.
Página 493: Odlaganje
Zamenjajte komplet škodovan. šobe (glejte poglav- je 9.1). 12. Odlaganje Odstranjevanje v celoti izpraznjene pištole za lakiranje kot odpadne suro- vine. Da preprečite škodo na okolju, odstranite ostanke brizgalnega medi- ja in sredstva proti sprijemanju pravilno ter ločeno od pištole za lakiranje. Upoštevajte krajevne predpise! 13. Servisna služba Pribor, nadomestne dele in tehnično pomoč prejmete pri vašem SATA trgovcu. 14. Oprema Št. izd. Naziv Število 6981 Priključek za hitro spojko G1/4 NN 5 kos. 27771 Zračni mikrometer 0 –...
Página 494: Nadomestni Deli
1 garni- tura 133934 Tesnilo vretena za regulacijo okroglega/širokega 3 kos curka 133942 Držalo tesnila (zračna stran) 1 kos 133959 Vzmet za iglo za barvo in zračni bat 3 kos 133967 Zaporni vijak za zračni mikrometer SATA 3 kos 133983 Zračni priključek 1 kos 133991 Glava zračnega bata 3 kos 139188 Regulacija količine materiala z nasprotno matico 1 kos 139964 zračni mikrometer 1 kos 140574 Nazobčani gumb in vijak...
Página 495: Es Izjava Skladnosti
Navodilo za obratovanje SATAjet 100 B F (RP / HVLP), B P samo pri SATAjet 100 B P Del kompleta za popravilo (# 130542)  Del servisne enote za zračni bat (# 92759)  Del kompleta tesnil (# 183780)  16. ES izjava skladnosti Trenutno veljavno izjavo o skladnosti najdete na naslovu: www.sata.com/downloads...
Página 497: Všeobecné Informácie
15. Náhradné diely ....516 8. Prevádzka ......504 16. EÚ vyhlásenie o zhode ..517 Najprv si prečítajte! Pred uvedenímFt do prevádzky a prevádzkou si úplne a dôkladne pre- čítajte tento návod na použitie. Dodržiavajte bezpečnostné pokyny a upozornenia na riziká! Tento návod na použitie ako aj návod na použitie striekacej pištole vždy uschovajte pri výrobku alebo na mieste, ktoré je vždy a každému prístup- né! 1. Všeobecné informácie 1.1. Úvod Tento návod na použitie obsahuje dôležité informácie o prevádzke SATA- jet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P, v ďalšom na- zvaná lakovacia pištoľ. Tiež je popísané uvedenie do prevádzky, údržba a opravy, starostlivosť a skladovanie ako aj odstraňovanie porúch. 1.2. Cieľová skupina Tento návod na obsluhu je určený pre ■ odborníkov maliarskeho a lakovačského remesla. ■ Vyškolený personál pre lakovacie práce v priemyselných a remeselných podnikoch. 1.3. Úrazová prevencia Zásadne sa dodržiavajú všeobecné ako aj národné bezpečnostné predpi- sy pre prevenciu pred úrazmi a príslušné prevádzkové a závodné bezpeč-...
Página 498: Bezpečnostné Pokyny
1.4. Príslušenstvo, náhradné a opotrebovateľné diely Zásadne sa používa len originálne príslušenstvo a len originálne náhrad- né a opotrebovateľné diely SATA. Diely príslušenstva, ktoré nedodala spoločnosť SATA, nie sú odskúšané a nie sú povolené. Za škody, ktoré vzniknú použitím nepovoleného príslušenstva, náhradných dielov a opotrebovateľných dielov SATA nepreberá žiadnu záruku. 1.5. Záruka a ručenie Platia Všeobecné obchodné podmienky SATA a prípadné ďalšie zmluvné dohody, ako aj príslušné platné zákony. Spoločnosť SATA neručí pri ■ nedodržaní návodu na použitie ■ používaní výrobku v rozpore s určením ■ používaní zo strany nezaškoleného personálu ■ nepoužívaní osobného ochranného výstroja ■ Nepoužitie originálneho príslušenstva, náhradných a opotrebovateľných dielov ■ svojvoľných prestavbách alebo technických úpravách ■ Prirodzené využitkovanie / opotrebovanie ■ namáhaní úderom netypickom pre dané použitie ■...
Página 499 Návod na použitie SATAjet 100 B F (RP / HVLP), B P 2.3. Používanie v prostrediach s nebezpečenstvom výbuchu Varovanie! Nebezpečenstvo výbuchu! Ohrozenie života vybuchnutím lakovacej pištole Použitím lakovacej pištole vo výbušnom prostredí EX zóna 0 môže dôjsť k výbuchu. → Lakovaciu pištoľ neumiestňujte do priestorov s nebezpečenstvom výbuchu Ex zóna 0. Lakovacia pištoľ je schválená na používanie/uschovanie v oblastiach ohrozených výbuchom zóny 1 a 2. Je nutné zohľadniť značku produktu. 2.4. Bezpečnostné pokyny Technický stav ■ Lakovaciu pištoľ nikdy neuveďte do prevádzky v prípade poškodenia alebo chýbajúcich častí.
Página 500: Používanie Podľa Určenia
Návod na použitie SATAjet 100 B F (RP / HVLP), B P Prevádzkové parametre ■ Lakovacia pištoľ sa smie prevádzkovať len v rozsahu parametrov uve- dených na typovom štítku. Pripojené komponenty ■ Používajte výlučne originálne príslušenstvo a náhradné diely SATA. ■ Pripojené hadice a vedenia musia počas prevádzky bezpečne znášať očakávané tepelné, chemické a mechanické namáhania. ■ Hadice pod tlakom môžu pri uvoľnení nekontrolovanými pohybmi spô- sobiť zranenia. Pred uvoľnením hadice vždy úplne odvzdušnite. Čistenie ■ Nikdy nepoužívajte čistiace prostriedky obsahujúce kyseliny alebo lúhy na čistenie lakovacej pištole. ■ Nikdy nepoužívajte čistiace prostriedky založené na halogénových uhľovodíkoch. Miesto použitia ■ Lakovaciu pištoľ nikdy nepoužívajte v rozsahu zdrojov vznietenia ako sú otvorené plamene, horiace cigarety alebo elektrické zariadenia ne- zabezpečené proti výbuchu. ■ Lakovaciu pištoľ používajte len v dobre vetraných priestoroch. Všeobecné údaje ■ Striekaciu pištoľ nesmerujte nikdy na živé tvory. ■ Dodržiavajte miestne bezpečnostné predpisy, predpisy prevencie pred úrazmi, pracovno bezpečnostné predpisy a predpisy na ochranu život- ného prostredia. ■ Dodržiavajte bezpečnostné predpisy.
Página 501: Zloženie
[1-13] Prípojka lakovacej pištole Aretačná skrutka s QCC [1-6] vzduchového mikrometra [1-14] Prípojka nádobky na Vzduchový piest (nie je kvapalinu s QCC [1-7] viditeľný) [1-15] Sitko na lak (nie je [1-8] Prípojka stlačeného viditeľné) vzduchu G ¼ „ (vonkajší [1-16] Nádobka na kvapalinu závit) [1-17] Veko nádobky na kvapalinu 6.1. Vzduchový mikrometer [3-93] SATA adam 2 (viď kapitolu 14) [3-94] Samostatný manometer s regulačným zariadením (viď kapitolu 14) [3-95] Samostatný manometer bez regulačného zariadenia (viď kapitolu 14) [3-96] Meranie tlaku v sieti stlačeného vzduchu...
Página 502: Technické Údaje
Návod na použitie SATAjet 100 B F (RP / HVLP), B P 7. Technické údaje...
Página 503 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Vstupný tlak pištole Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Oblasť použitia) HVLP Operating range 2,0 bar 29 psi (Oblasť použitia) "Compliant" > 2,0 bar (dýza > 29 psi (dýza v nútorný tlak > 0,7 v nútorný tlak > bar) 10 psi) Compliant legisla- < 2,5 bar dýza < 35 psi (dýza tíva Lombardska / vnútorný tlak < 1,0 v nútorný tlak < Taliansko bar) 15 psi)
Página 504 Nebezpečenstvo poranenia v dôsledku prasknutia hadice stla- čeného vzduchu V prípade použitia nevhodnej hadice stlačeného vzduchu môže sa táto v dôsledku pôsobenia vysokého tlaku poškodiť a explodovať. → Používajte len hadicu pre stlačený vzduch odolnú proti rozpúšťadlám, antistatickú a technicky dokonalú s trvalou tlakovou odolnosťou najme- nej 10 bar, so zvodovým odporom < 1 MOhm a min. vnútorným prieme- rom 9 mm (# 53090). Pozor! Škody spôsobené znečisteným stlačeným vzduchom Použitie znečisteného stlačeného vzduchu môže spôsobiť nesprávne funkcie. → Používajte čistý stlačený vzduch. Napríklad filter SATA 100 (# 148247) mimo lakovacej kabíny alebo filter SATA 484 (# 92320) v lakovacej kabíne. Pred každým použitím dbajte / skontrolujte nasledujúce body, aby bola zabezpečená bezpečná práca lakovacej pištole: ■ Pevné uloženie všetkých skrutiek [2-1], [2-2], [2-3], [2-4] a [2-5]. V prípade potreby skrutky dotiahnite. ■ Dýzu na farbu [2-2] dotiahnite s doťahovacím krútiacim momentom 14 Nm [7-5]. ■ Dotiahnite aretačnú skrutku [10-1]. ■ Používajte technický čistý stlačený vzduch.
Página 505: Prvé Uvedenie Do Prevádzky
■ Nastavte vzduchovú dýzu. horizontálny prúd [2-8] vertikálny prúd [2-7] ■ Založte sitko laku [2-12] a nádržku [2-13]. 8.2. Riadna prevádzka Pripojte lakovaciu pištoľ ■ Pripojte hadicu stlačeného vzduchu [2-11]. Naplnenie materiálu Upozornenie! Pri lakovaní výlučne používajte množstvo materiálu potrebné pre pra- covný krok. Pri lakovaní dbajte na potrebnú vzdialenosť pri striekaní. Po lakovaní materiál odborne skladujte alebo zlikvidujte. ■ Odskrutkujte skrutkovací uzáver [2-14] z nádržky [2-13]. ■ Uzáver kvapkania [2-9] zatlačte do skrutkovacieho uzáveru. ■ Naplňte nádržku (maximálne 20 mm pod vrchný okraj). ■ Priskrutkujte skrutkovací uzáver na nádržku. Nastavenie vnútorného tlaku pištole Upozornenie! Pri nastaveniach [3-2], [3-3] a [3-4] musí byť vzduchový mikrometer [1-5] úplne otvorený (kolmé nastavenie). Upozornenie! Najpresnejšie je možné nastaviť vnútorný tlak pištole so SATA adam 2 [3-1].
Página 506 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Upozornenie! Ak nie je možné dosiahnuť potrebný vstupný tlak vzduchu pištole, musí sa zvýšiť tlak vzduchu v sieti stlačeného vzduchu. Veľmi vysoký vstupný tlak vzduchu spôsobí vysoké odťahovacie sily. ■ Úplne stiahnite spúšť [1-11]. ■ Nastavte vstupný tlak vzduchu pištole na jednu z nasledujúcich možnosti nastavenia [3-1], [3-2], [3-3] až [3-4]. Dodržte maximálny vstupný tlak vzduchu (viď kapitolu 7). ■ Spúšť dajte do východzej polohy. Nastavenie množstva materiálu Upozornenie! Pri plne otvorenej regulácii množstva materiálu je najmenšie opotrebo- vanie dýzy na farbu a ihly na farbu. Veľkosť dýzy sa vyberie v závislosti na striekanom médii a pracovnej rýchlosti. Množstvo materiálu a tým zdvih ihly je možné plynule nastaviť regulačnou skrutkou podľa obrázkov [4-1], [4-2], [4-3] a [4-4]. ■ Uvoľnite poistnú maticu [1-4]. ■ Úplne stiahnite spúšť [1-11]. ■ Množstvo materiálu nastavte s regulačnou skrutkou [1-3]. ■ Rukou dotiahnite poistnú maticu. Nastavenie rozstrekovacieho prúdu Striekací prúd je možné plynule nastavovať s reguláciou kruhové / ploché- ho rozstreku [1-2] až po dosiahnutie kruhového rozstreku. ■ Striekací prúd sa môže nastaviť otáčaním regulácie plochého rozstreku [1-2]. ■ Otáčanie doprava [5-2] – kruhový rozstrek ■...
Página 507: Údržba A Opravy
■ Ak striekanie ukončíte, striekací vzduch zatvorte a nádržku [1-16] vyprázdnite. Dodržiavajte pokyny pre starostlivosť a skladovanie (viď kapitolu 10). 9. Údržba a opravy Varovanie! Nebezpečenstvo zranenia uvoľnenými časťami alebo vystriek- nutým materiálom. Počas údržbárskych prác vykonávaných s pripojením na sieť stlačeného vzduchu môžu sa nečakane uvoľniť časti zariadenia a vystreknúť mate- riál. → Pred všetkými údržbárskymi prácami lakovaciu pištoľ odpojte od siete stlačeného vzduchu. Varovanie! Nebezpečenstvo poranenia ostrými hranami Počas montážnych prác na súprave dýzy je nebezpečenstvo poranenia ostrými hranami. → Noste pracovné rukavice. → Vyťahovací nástroj SATA používajte vždy odvrátený od tela. V nasledujúcej kapitole je popísaná údržba a opravy lakovacej pištole. Údržbárske a opravárenské práce smie vykonávať len zaškolený personál. ■ Pred všetkými údržbárskymi a opravárenskými prácami odpojte prívod stlačeného vzduchu k prípojke stlačeného vzduchu [1-8]. Pre opravu sú k dispozícii náhradné diely (viď kapitolu 15).
Página 508 ■ Odoberte pružinu a ihlu na farbu [7-3]. ■ Odskrutkujte vzduchovú dýzu [7-1]. ■ Vyskrutkujte dýzu na farbu [7-2] s univerzálnym kľúčom z telesa pišto- Montáž súpravy dýzy ■ Dýzu na farbu [7-5] priskrutkujte s univerzálnym kľúčom a dotiahnite s doťahovacím momentom 14 Nm. ■ Vzduchovú dýzu [7-4] priskrutkujte na teleso pištole. ■ Založte ihlu na farbu a pružinu [7-6]. ■ Zaskrutkujte regulačnú skrutku [1-3] s poistnou maticou [1-4] do telesa pištole. Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.2. Výmena krúžka rozdeľovača Upozornenie! Po demontáži krúžka rozdeľovača skontrolujte tesniacu plochu lakova- cej pištole. V prípade poškodení sa obráťte na oddelenie služieb zákaz- níkom SATA (adresa je uvedená v kapitole 16). Demontáž krúžka rozdeľovača vzduchu ■ Demontujte súpravu dýzy (viď kapitolu 9.1). ■ Krúžok rozdeľovača vytiahnite s vyťahovacím nástrojom SATA [8-1].
Página 509 Návod na použitie SATAjet 100 B F (RP / HVLP), B P ■ Tesniacu plochu [8-2] skontrolujte na znečistenia a v prípade potreby vyčistite. Montáž krúžka rozdeľovača vzduchu ■ Vložte krúžok rozdeľovača. Kolík [8-3] krúžka rozdeľovača musí byť pritom správne nastavený. ■ Rovnomerne zatlačte krúžok rozdeľovača vzduchu. ■ Zabudujte súpravu dýzy (viď kapitolu 9.1). Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.3. Výmena tesnenia ihly na farbu Výmena je potrebná, keď na samočinne nastavovacom tesnení ihly na farbu uniká materiál. Demontáž tesnenia ihly na farbu ■...
Página 510 ■ Aretačnú skrutku [10-1] odskrutkujte z telesa pištole. ■ Z telesa pištole vytiahnite vzduchový mikrometer [10-4]. ■ Odoberte vzduchový piest s pružinou vzduchového piesta [10-5]. ■ Vyberte tyčku vzduchového piesta [10-3]. Montáž vzduchového piesta, pružiny vzduchového piesta a vzducho- vého mikrometra ■ Tyčku vzduchového piesta [10-3] založte do správnej polohy. ■ Vzduchový piest s pružinou vzduchového piesta [10-5] a tiež vzdu- chový mikrometer [10-4] natrite s tukom na pištole SATA (# 48173) a založte. ■ Vzduchový mikrometer [10-4] zatlačte do telesa pištole. ■ Aretačnú skrutku [10-1] zaskrutkujte do telesa pištole. Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.5. Vymeňte samočinne nastavovacie tesnenie (na strane vzduchu) Výmena je potrebná, keď pod spúšťou uniká vzduch. Demontáž somonastavovacieho tesnia ■...
Página 511: Starostlivosť A Skladovanie
■ Zaskrutkujte regulačnú skrutku [1-3] s poistnou maticou [1-4] do telesa pištole. Po zabudovaní nastavte prietok materiálu podľa kapitoly 8.2. 9.6. Výmena vretena regulácie kruhového / plochého rozstre- Výmena je nutná, keď na regulácii, kruhového / plochého rozstreku uniká vzduch alebo už nie je možné nastavenie striekaceho prúdu. Vybratie vretena ■ Vyskrutkujte zápustnú skrutku [11-2]. ■ Stiahnite ryhovaný gombík [11-3]. ■ Vyskrutkujte vreteno [11-4] s univerzálnym kľúčom SATA z telesa pištole. Montáž vretena ■ Zaskrutkujte vreteno [11-4] s univerzálnym kľúčom SATA do telesa pištole. ■ Vložte ryhovaný gombík [11-3]. ■ Zápustnú skrutku [11-2] natrite s Loctite 242 [11-1] a pevne pristkrut- kujte. 10. Starostlivosť a skladovanie Aby sa zabezpečila funkcia lakovacej pištole, je potrebné starostlivé za-...
Página 512 → Nepoužívajte agresívne čistiace prostriedky. → Používajte neutrálne čistiace prostriedky s hodnotou pH 6 – 8. → Nepoužívajte kyseliny, lúhy, zásady, moridlá, nevhodné regeneráty a iné agresívne čistiace prostriedky. Pozor! Škody spôsobené nesprávnym čistením Ponorenie do rozpúšťadla alebo čistiaceho prostriedku alebo čistenie ultrazvukovou čističkou môže poškodiť lakovaciu pištoľ. → Lakovaciu pištoľ nedávajte do rozpúšťadla alebo čistiaceho prostried- → Lakovaciu pištoľ nečistite ultrazvukovou čističkou. → Používajte len práčky odporučené SATA. Vecné škody spôsobené nesprávnym náradím na čistenie Znečistené otvory v žiadnom prípade nečistite nevhodnými predmetmi. Už nepatrné poškodenia ovplyvňujú vzhľad nástreku. → Používajte ihlu na čistenie dýz SATA (# 62174) resp. (# 9894). Upozornenie! V zriedkavých prípadoch sa môže stať, že niektoré časti lakovacej piš- tole sa musia demontovať, aby ich bolo možné dôkladne vyčistiť. Ak je potrebná demontáž, mali by ste sa obmedziť na časti, ktoré podľa svojej funkcie prichádzajú do kontaktu s materiálom. ■ Lakovaciu pištoľ dôkladne prepláchnite s riedidlom.
Página 513: Poruchy
Návod na použitie SATAjet 100 B F (RP / HVLP), B P 11. Poruchy Poruchy popísané v nasledujúcom smú byť odstraňované len školeným odborným personálom. Ak uvedenými opatreniami nie je možné odstrániť poruchu, pošlite lako- vaciu pištoľ na oddelenie služieb zákazníkom SATA (adresa je uvedená v kapitole 16). Porucha Príčina Pomoc pri poru- chách Nepokojný striekací Dýza na farbu nie je Dýzu na farbu dotiah- prúd (chvenie / prska- pevne dotiahnutá. nite univerzálnym kľú- nie) alebo vzduchové čom. bubliny v nádržke. Krúžok rozdeľovača Vymeňte krúžok roz- poškodený alebo zne- deľovača vzduchu (viď čistený. kapitolu 9.2).
Página 514: Pomoc Pri Poruchách
Návod na použitie SATAjet 100 B F (RP / HVLP), B P Porucha Príčina Pomoc pri poru- chách Striekaný obraz príliš Otvory vzduchovej Vyčistite vzduchovú malý, šikmý, jed- dýzy sú pokryté la- dýzu. Dodržiavajte nostranný alebo roz- kom. pokyny na čistenie (viď delený. kapitolu 10). Hrot dýzy na farbu Skontrolujte hrot dýzy (čapík) je poškodený. na farbu a prípadne vymeňte súpravu dýzy (viď kapitolu 9.1). Nefunguje regulácia Krúžok rozdeľovača Vymeňte krúžok roz- kruhového / plochého nie je uložený v správ- deľovača vzduchu (viď rozstreku – Otáčanie nej polohe (kolík nie kapitolu 9.2). regulácie. je v otvore) alebo je poškodený. Nie je možné otáčať Regulácia kruhové- Regulácia kruhové- reguláciu kruhové- ho / plochého rozstre- ho / plochého rozstreku ho / plochého rozstre-...
Página 515 Návod na použitie SATAjet 100 B F (RP / HVLP), B P Porucha Príčina Pomoc pri poru- chách Materiál v nádržke Cez kanál farby sa do- Časti dotiahnite, vyčisti- vrie. stal rozprášený vzdu- te alebo vymeňte. ch do nádržky. Dýzu na farbu dostatočne dotiahnite. Vzducho- vá dýza nie je úplne dotiahnutá, okruh vzduchu je upchatý, chybné uloženie alebo poškodená súprava dýzy. Korózia na závite Čistiaca kvapalina Nechajte vymeniť tele- vzduchovej dýzy, ka- (roztok vody) zostala so pištole. Dodržiavajte náli materiálu (pripoje- veľmi dlho v pištole.
Página 516: Likvidácia
Návod na použitie SATAjet 100 B F (RP / HVLP), B P 12. Likvidácia Likvidácia úplnej prázdnej striekacej pištole ako materiál. Aby sa zabránilo škodám na životnom prostredí, zvyšky striekaného alebo oddeľovacie- ho prostriedku odborne zlikvidujte mimo lakovacej pištole. Dodržiavajte miestne predpisy! 13. Zákaznícky servis Príslušenstvo, náhradné diely a technickú podporu získate u svojho pre- dajcu SATA. 14. Príslušenstvo Výr. č. Názov Počet 6981 Spojka rýchlovsúvky G1/4 IG 5 ks 27771 Vzduchový mikrometer 0 – 845 s manometrom 1 ks 64030 Súprava na čistenie SATA 1 súpra- 53090 Vzduchová hadica 1 ks 48173 Vysoko výkonný tuk 1 ks 15. Náhradné diely Výr. č.
Página 517: Eú Vyhlásenie O Zhode
Vzduchová piestnica 1 ks 130492 Súprava jazýčkov spúšte SATAjet 100 1 ks 133926 Súprava koliesok strmeňa 1 súpra- 133934 Tesnenie pre reguláciu kruhového / plochého roz- 3 ks streku 133942 Držiak tesnenia (na strane vzduchu) 1 ks 133959 Pružina ihly na farbu a vzduchového piesta 3 ks 133967 Aretačná skrutka pre vzduchový mikrometer SATA 3 ks 133983 Pripojenie vzduchu 1 ks 133991 hlava vzduchového piesta 3 ks 139188 Regulácia množstva materiálu s poistnou maticou 1 ks 139964 Vzduchový mikrometer 1 ks 140574 Ryhovaný gombík a skrutka 1 ks 140582 Tesniace prvky pre dýzu na farbu 5 ks 143230 Krúžok rozdeľovača vzduchu...
Página 519: Genel Bilgiler
1.1. Giriş Bu kullanım talimatı, bundan böyle boyama tabancası diye tanımlanan SATAjet 100 B F RP / SATAjet 100 B F HVLP / SATAjet 100 B P'nin çalıştı- rılması için önemli bilgileri kapsamaktadır. Ayrıca devreye alma, bakım ve onarım, koruma ve depolama ile arıza giderme konuları da açıklanmıştır.
Página 520: Garanti Ve Sorumluluk
SATA sorumluluk üstlenmez. 1.5. Garanti ve sorumluluk SATA firmasının genel iş koşulları ve varsa eğer diğer sözleşme hükümle- ri ve ilgili yasalar geçerlidir. SATA şu durumlarda hiçbir sorumluluk üstlenmez ■ Kullanım talimatına riayet edilmemesi ■...
Página 521 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 2.3. Patlama tehlikesi olan sahalarda kullanım Uyarı! Patlama tehlikesi! Patlayan boyama tabancası nedeniyle ölüm tehlikesi Boyama tabancasının patlama tehlikesine sahip Bölge 0 sahalarııiçinde kullanılmasından dolayı patlama meydana gelebilir. → Boyama tabancasını muhtemel patlama tehlikesi olan Bölge 0 saha- larına asla sokmayın.
Página 522: Amacına Uygun Kullanım
■ Boyama tabancası yalnızca tip etiketinde bildirilen parametreler içerisin- de çalıştırılmalıdır. Bağlı olan parçalar ■ Sadece orijinal SATA aksesuar ve yedek parçalarını kullanın. ■ Bağlı olan hortumlar ve hatlar, çalışma esnasında beklenen termik, kimyasal ve mekanik yüklere güvenle dayanabilmelidir. ■ Basınç altında bulunan hortumlar çözülme sırasında kırbaç türünden hareketlerle yaralanmalara yol açabilmektedir.
Página 523: Yapısı
ColorCode sistemi (CCS) [1-16] Hazne [1-9] [1-10] Boya tabancası sapı [1-17] Hazne kapağı 6.1. Hava mikrometresi [3-97] SATA adam 2 (bkz. Bölüm 14) [3-98] Kontrol düzenekli ayrı manometre (bkz. Bölüm 14) [3-99] Kontrol düzeneksiz ayrı manometre (bkz. Bölüm 14) [3-100] Basınçlı hava şebekesinde...
Página 524: Teknik Özellikler
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 7. Teknik özellikler...
Página 525 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P Tabanca giriş basıncı Operating range 1,5 bar - 2,0 bar 22 psi - 29 psi (Kullanım alanı) Operating range HVLP 2,0 bar 29 psi (Kullanım alanı) "Compliant" > 2,0 bar (meme iç >...
Página 526: Kullanım
Kirli basınçlı hava kullanılması hatalı fonksiyonlara neden olabilir. → Temiz basınçlı hava kullanın. Örneğin boyama kabininin dışında SATA filtre 100 (# 148247) veya boyama kabininin içinde SATA filtre 484 (# 92320) kullanılarak. Boyama tabancasıyla güvenli çalışma / sağlayabilmek için her kullanım- dan önce şunlara dikkat edin/kontrol edin:...
Página 527 Ayar seçeneklerinde [3-2], [3-3] ve [3-4] hava mikrometresi [1-5] tam açık olmalıdır (dikey konum). Bilgi! Tabanca iç basıncı en doğru olarak SATA adam 2 ile ayarlanabilir [3-1]. Bilgi! Eğer gereken tabanca giriş basıncına ulaşılmaz ise, basınçlı hava şebe- kesindeki basınç yükseltilmelidir.
Página 528 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P ■ Tetik kabzasını [1-11] tamamen çekin. ■ Tabanca giriş basıncını aşağıdaki ayar seçeneklerinden [3-1], [3-2], [3-3] ila [3-4] birine göre ayarlayın. Maksimum tabanca giriş basıncına dikkat edin (bkz. Bölüm 7). ■...
Página 529: Bakım Ve Onarım
Meme setindeki montaj çalışmaları esnasında keskin kenarlar nedeniyle yaralanma tehlikesi mevcuttur. → İş eldivenleri giyin. → SATA çekme aletini her zaman vücuttan uzak tutarak kullanın. Aşağıdaki bölümde boyama tabancasının bakımı ve onarımı anlatılmıştır. Bakım ve onarım çalışmaları sadece eğitimli uzman personel tarafından uygulanmalıdır.
Página 530 (adres bkz. Bölüm 16). Hava dağıtım bileziğinin demontajı ■ Meme setini sökün (bkz. Bölüm 9.1). ■ Hava dağıtım bileziğini SATA çekme aleti [8-1] ile çekip çıkarın. ■ Conta yüzeyini [8-2] kirlenme bakımından kontrol edin, gerektiğinde temizleyin. Hava dağıtım bileziğinin montajı...
Página 531 ■ Hava pistonu çubuğunu [10-3] doğru konumda yerleştirin. ■ Hava pistonu yayı [10-5] ile hava pistonuna ve hava mikrometresine [10-4] SATA tabanca yağı (# 48173) sürün ve yerleştirin. ■ Hava mikrometresini [10-4] tabanca gövdesinin içine itin. ■ Kilitleme vidasını [10-1] tabanca gövdesine vidalayın.
Página 532 ■ Hava pistonu çubuğunu [10-3] doğru konumda yerleştirin. ■ Hava pistonu yayı [10-5] ile hava pistonuna ve hava mikrometresine [10-4] SATA tabanca yağı (# 48173) sürün ve yerleştirin. ■ Hava mikrometresini [10-4] tabanca gövdesinin içine itin. ■ Kilitleme vidasını [10-1] vidalayın.
Página 533: Bakım Ve Saklama
Yanlış temizlik aleti nedeniyle maddi hasar oluşumu Kirlenmiş delikleri asla uygunsuz cisimlerle temizlemeyin. Çok hafif ha- sarlar dahi püskürtme resmini etkiler. → SATA meme temizlik iğneleri (# 62174) veya (# 9894) kullanın. Bilgi! Ender durumlarda boyama tabancasının bazı parçalarının iyice temiz- lenmesi için sökülmeleri zorunlu olabilir.
Página 534: Arızalar
■ Hareketli parçalara biraz tabanca yağı sürün. 11. Arızalar Aşağıda açıklanan arızalar yalnızca eğitimli uzman personel tarafından giderilmelidir. Eğer var olan bir arıza aşağıda açıklanan yardım tedbirleriyle giderilemez ise, boyama tabancasını SATA'nın müşteri hizmetlerine gönderin (adres için bkz. Bölüm 16). Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ...
Página 535 Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ Püskürtme şekli çok Hava memesinin Hava memesini temiz- küçük, eğri, tek taraflı delikleri boyayla tıkan- leyin. Temizlik bilgile- veya ayrılıyor. mış. rine dikkat edin (bkz. Bölüm 10).
Página 536: Atığa Ayırma
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P Arıza SEBEPLER ÇÖZÜM ÖNERİLERİ Akış kabındaki malze- Boya kanalının üze- Parçaları sıkıştırın, te- me kabarcıklı. rinden akış kabına mizleyin veya değiştirin. dağıtma havası ge- liyor. Boya memesi yeterince sıkılmadı. Hava memesi tam vi- dalanmadı;...
Página 537: Müşteri Servisi
Kullanım talimatı SATAjet 100 B F (RP / HVLP), B P 13. Müşteri servisi SATA bayiniz tarafından aksesuar, yedek parça ve teknik destek veril- mektedir. 14. Aksesuar Ürün No. Tanım Adet Çabuk bağlantı rakoru nipeli G1/4 IG 5 ad. 6981 Hava mikrometresi 0 –...
Página 538: Ab Uygunluk Beyanı
3 ad. 143230 sadece SATAjet 100 B P'de Onarım setinde (# 130542) dahil  Hava pistonu servis ünitesinde (# 92759) dahil  Conta setinde (# 183780) dahil  16. AB Uygunluk Beyanı Güncel olarak geçerli uygunluk beyanını burada bulabilirsiniz: www.sata.com/downloads...
Página 541 ® guns in RP technology (please refer to chart below) SATA spray gun types as listed in the chart below are approved for sales in the HVLP mandated areas within the USA listed on the SATA website www.sata.com/usaapprovals and are subject to the following conditions.
Página 543 [1-1] [1-17] US 6.877.677 [1-16] US 6.845.924 [1-15] [1-14] [1-13] [1-2] [1-12] [1-3] [1-4] [1-5] [1-6] [1-11] [1-7] [1-10] [1-9] [1-8]...
Página 544 [2-4] [2-5] [2-6] [2-1] [2-2] [2-3] [2-9] [2-7] [2-8] [2-14] [2-13] [2-12] [2-10] [2-11]...
Página 545 [3-1]   [3-2]     [3-3] [3-3]   [3-4]...
Página 546 [4-4] >0 [4-3] [4-1] [4-2] [5-2] [5-1] 90° 90° [6-2] [6-2] [6-1]...
Página 547 [7-1] [7-2] [7-3] 14 Nm [7-4] [7-5] [7-6] [8-2] [8-3] [8-1]...
Página 548 [10] [10-1] [10-3] [10-4] [10-2] [10-5]...
Página 549 [11] Loctite [11-1] >0 [11-4] [11-3] [11-2]...
Página 550 [12]   ...
Página 552 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 70% PEFC zertifiziert Dieses Produkt stammt aus nachhaltig Fax +49 7154 811-196 bewirtschafteten Wäldern und kontrollierten Quellen. E-Mail: info@sata.com www.pefc.de PEFC/04-31-1385 www.sata.com...
