INTERFAZ EXTERNA
General
El monitor proporciona conectores externos en el panel de la derecha para apoyar la
comunicación con equipos y funciones externos, como una llamada a la enfermera,
actualizaciones de software o la conexión al PC.
ADVERTENCIA: Cualquier conexió n entre el monitor y otros dispositivos debe
cumplir con sistemas médicos de seguridad estándares aplicables, tales como CEI
60601-1. El no hacerlo podrí a resultar en condiciones actuales de fuga a tierra y
no seguras.
Nota: Este equipo es para uso en una red y los cables de comunicación (LAN o la Interfaz
Conexió n del cable
Interfaz de llamada a la enfermera RJ11
El diseño de la Interfaz de llamada de la enfermera de 6 pines está ilustrado abajo.
de llamada a la enfermera RJ11) se limitan al interior del edificio.

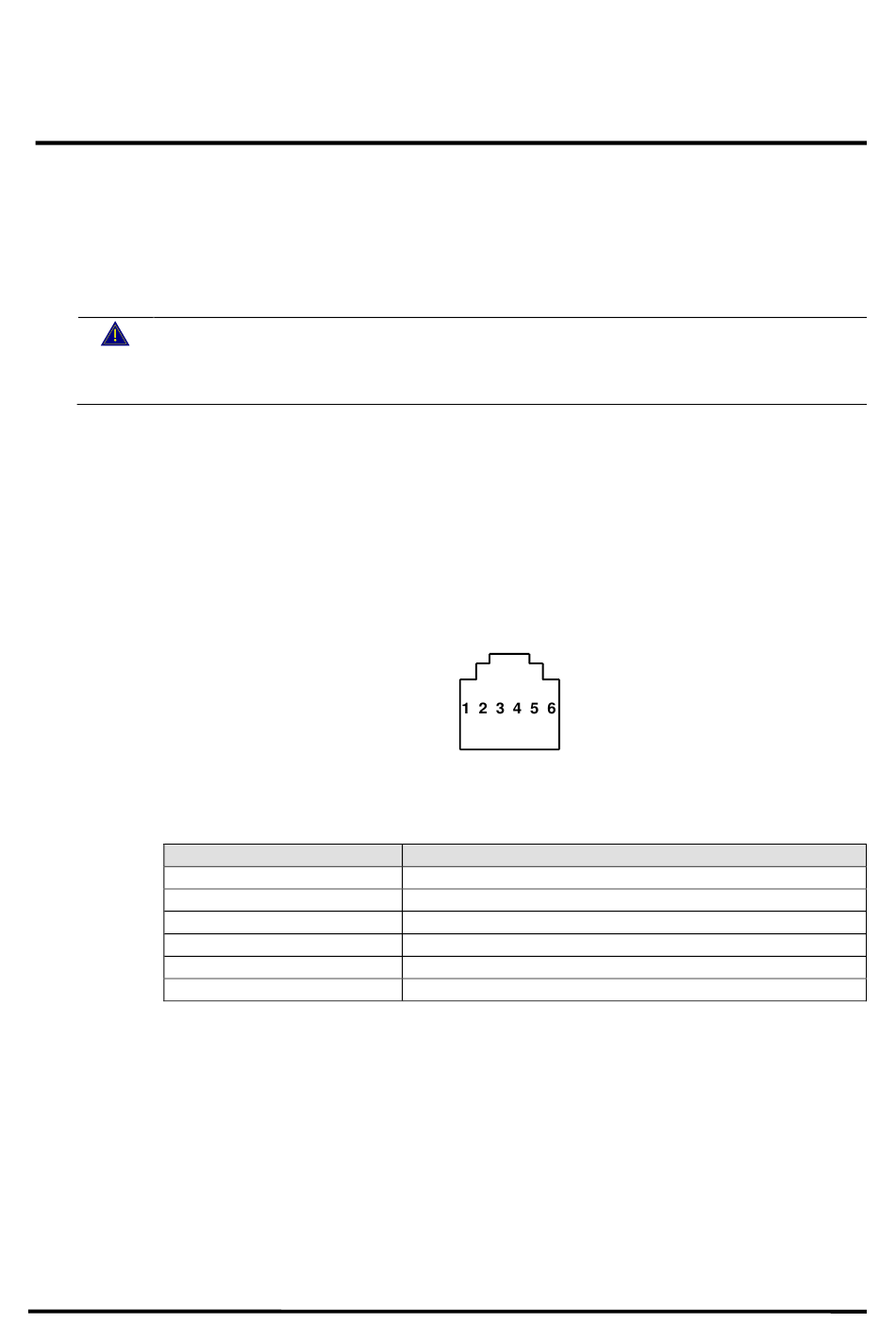

Figura 32. Diseñ o de los Pines de Interfaz de Llamada a la Enfermera
Tabla 36. Conexiones de la interfaz de llamada de la enfermera
Pin #
1
2
3
4
5
6
Señ al
Llamada de enfermera normalmente cerrada
Llamada de enfermera común
Llamada de enfermera normalmente abierta
12V
NC
GND
85
