Introduzione

Il rivelatore da esterno ad infrarosso passivo WatchOUT di RISCO, è un dispositivo a
microprocessore che elabora i segnali rilevati tramite due canali all'infrarosso passivo (PIR). Il
rivelatore può funzionare come rivelatore tradizionale con uscite a relé collegabili a qualsiasi
centrale d'allarme, o come rivelatore indirizzato via BUS 485 collegato ai sistemi ProSYS di
RISCO. Quando viene collegato ai sistemi ProSYS, il rivelatore può essere programmato e
testato sia localmente che in remoto tramite tastiere LCD ProSYS e/o software di Teleassistenza.
Le istruzioni che seguono descrivono l'installazione e la configurazione del WatchOUT sia in
modalità Relé che via BUS. Per informazioni sul collegamento in modalità BUS ProSYS,
consultare il capitolo il capitolo "Installazione in modalità BUS".

Installazione

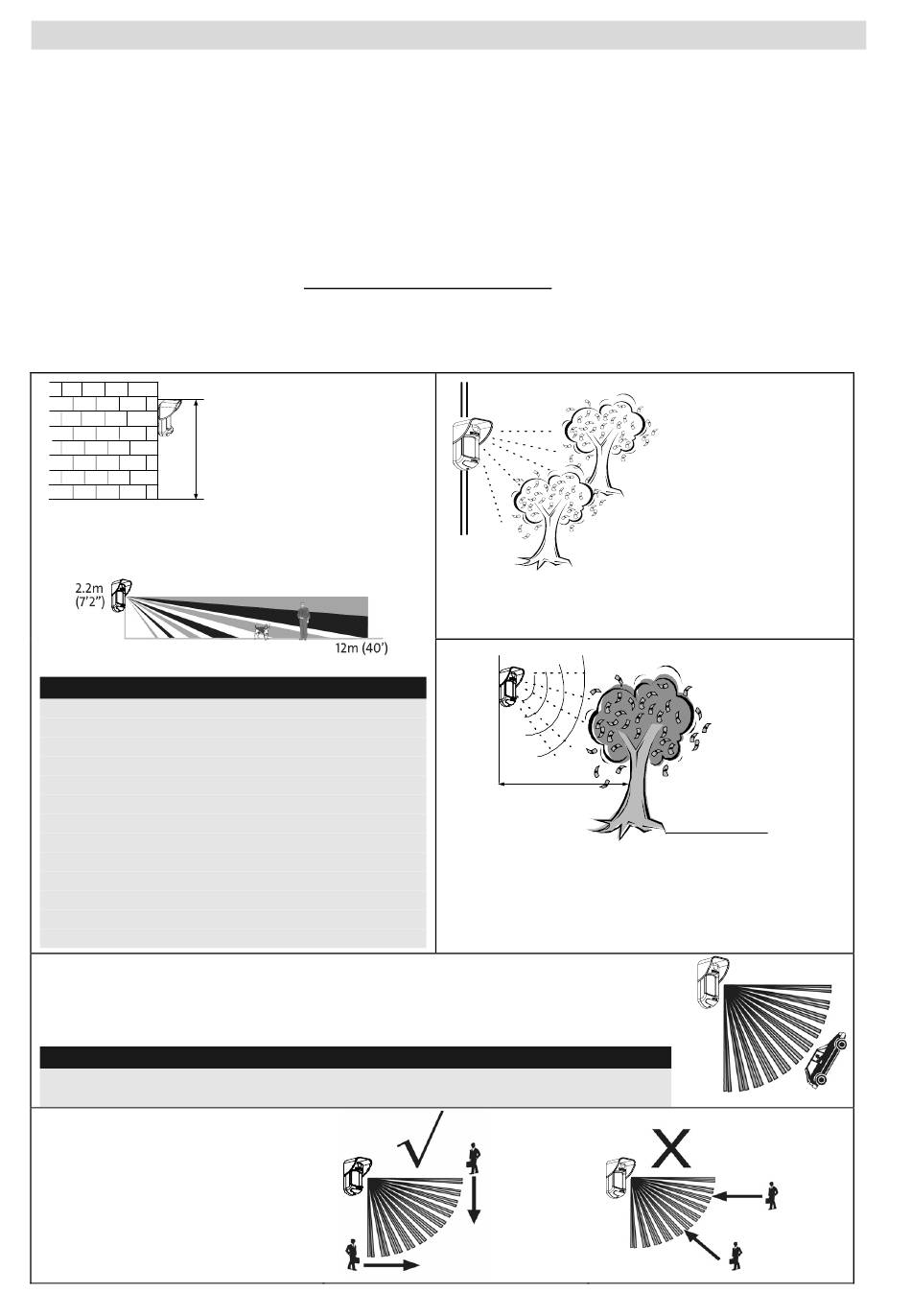

Considerazioni per l'installazione

Altezza possibile: da 1m a 2.7m
Altezza tipica: 2.2m
Lenti installate: Grandangolo 12m 90° (RL300)
Note:
1. Per altezze di installazione basse, al di sotto di
1.7m ove è richiesta l'opzione di
discriminazione animali, vanno utilizzate le lenti
RL300F (muri bassi o installazioni su
recinzioni).
2. L'immunità agli animali del rivelatore (altezza di
un animale, nessuna limitazione di peso), è fino a
70 cm, quando viene installato il rivelatore a
2.2m. Se l'installazione è al di sotto di questa
altezza, l'immunità agli animali diminuisce
proporzionalmente; ogni 10 cm di diminuzione
dell'altezza di installazione fa si che l'immunità
agli animali diminuisca di 10 cm.
Per quelle installazioni vicino a strade ad intenso traffico di veicoli od
oggetti oltre l'area di rilevazione desiderata, si consiglia di inclinare il
rivelatore verso il basso fino ad evitare la copertura dell'area di passaggio
degli autoveicoli.
Nota:
Inclinando il rivelatore verso il basso è possibile che la funzione di immunità agli
animali venga ridotta.
Per una migliore rivelazione
selezionare una posizione di
installazione in modo che
l'eventuale intruso attraversi
l'area di copertura
perpendicolarmente rispetto
alla posizione del rivelatore.
20
Installazione in modalità relé
1m - 2.7m
(3'3" - 8'9")
Manuale di installazione WatchOUT PIR
Se possibile, evitare di direzionare l'unità verso
oggetti in movimento (alberi ondeggianti,
cespugli, ecc.).
5m (16')
Mantenere una distanza
di almeno 5m (16') da
oggetti in movimento
Assicurarsi che nessun oggetto ostruisca il
campo di rilevazione dell'unità. Prestare
attenzione alla crescita di alberi, rami e ad
eventuali altre piante che con il tempo
possono coprire l'area di rilevazione.
Fuori campo di
rilevazione
