Installazione dello Snodo Standard

Il kit fornito con il rivelatore da esterno WatchOUT include uno snodo standard per renderne più
flessibile l'installazione. Leggere le istruzioni seguenti per installare il rivelatore con questo snodo.
1. Aprire il coperchio frontale (Allentare C1, Figura 1).
2. Sganciare la base interna (Svitare I1, Figura 2).
3. Aprire i fori a sfondare della base esterna (Figura 6, Dettaglio B)
•
W1: Passaggio cavi
•
S1,S2: Fori a sfondare per fissare la base esterna allo snodo standard
•
S3: Predisposizioni per le viti di fissaggio della base esterna
4. Sullo snodo aprire le predisposizioni per il passaggio cavi S2, S7 o S9 (Figura 6, Dettaglio A).
5. Rimuovere il tamper antirimozione dalla base interna (consultare paragrafo "Modifica della
posizione del tamper antirimozione") e collegarlo a S5 (Figura 6, Dettaglio A) sullo snodo standard.
6. Selezionare le opzioni di installazione di seguito descritte:
Nota:
Accertarsi che il marchio UP è presente nella parte frontale superiore dell snodo.

Installazione a parete

c. Inserire il cavo esterno attraverso le predisposizioni S2, S7 o S9 (incluso i cavi del tamper) ed
estrarlo facendolo passare attraverso il passaggio cavi dello snodo (Figura 6, Dettaglio B).
d. Fissare lo snodo alla parete tramite i fori S1, S3, S6 ed S8.

Installazione per tubo elettrico

(utilizzare l'adattatore metallico per tubo elettrico - CSMA, Figura 6, Dettaglio A)
CSMA
M1
M2
Fori
molla
M3
tamper
M4
Nota:
Il CSMA è richiesto quando il cablaggio viene effettuato tramite una tubazione elettrica esterna alla parete.
Questo accessorio va ordinato separatamente con il codice RA300SC0000A.
a. Scegliere l'orientamento del CMSA in riferimento al diametro richiesto: 16mm o 21mm.
b. Inserire il tubo elettrico nel CSMA.
c. Fissare il CSMA alla parete tramite i fori M1 e M4.
d. Inserire i cavi esterni e i cavi del tamper che arrivano dal tubo elettrico facendoli passare
tramite il passaggio cavi dello snodo (Figura 6, Dettaglio A).
e. Fissare lo snodo alla parete tramite i fori S1, S3, S6 ed S8.
Nota:
La molla del tamper S5 (Figura 6) deve essere a contatto della parete tramite gli appositi fori M2 o M3 del
CSMA. Assicurarsi di sentire il "Click" dell'interruttore tamper fissando il dispositivo alla parete.
7. Inserire i cavi del tamper e i cavi esterni che arrivano dallo snodo standard facendoli passare
tramite la predisposizione W1 della base esterna (Figura 6, Dettaglio B).
8. Unire la base esterna allo snodo utilizzando le apposite linguette ad incastro (Figura 7).

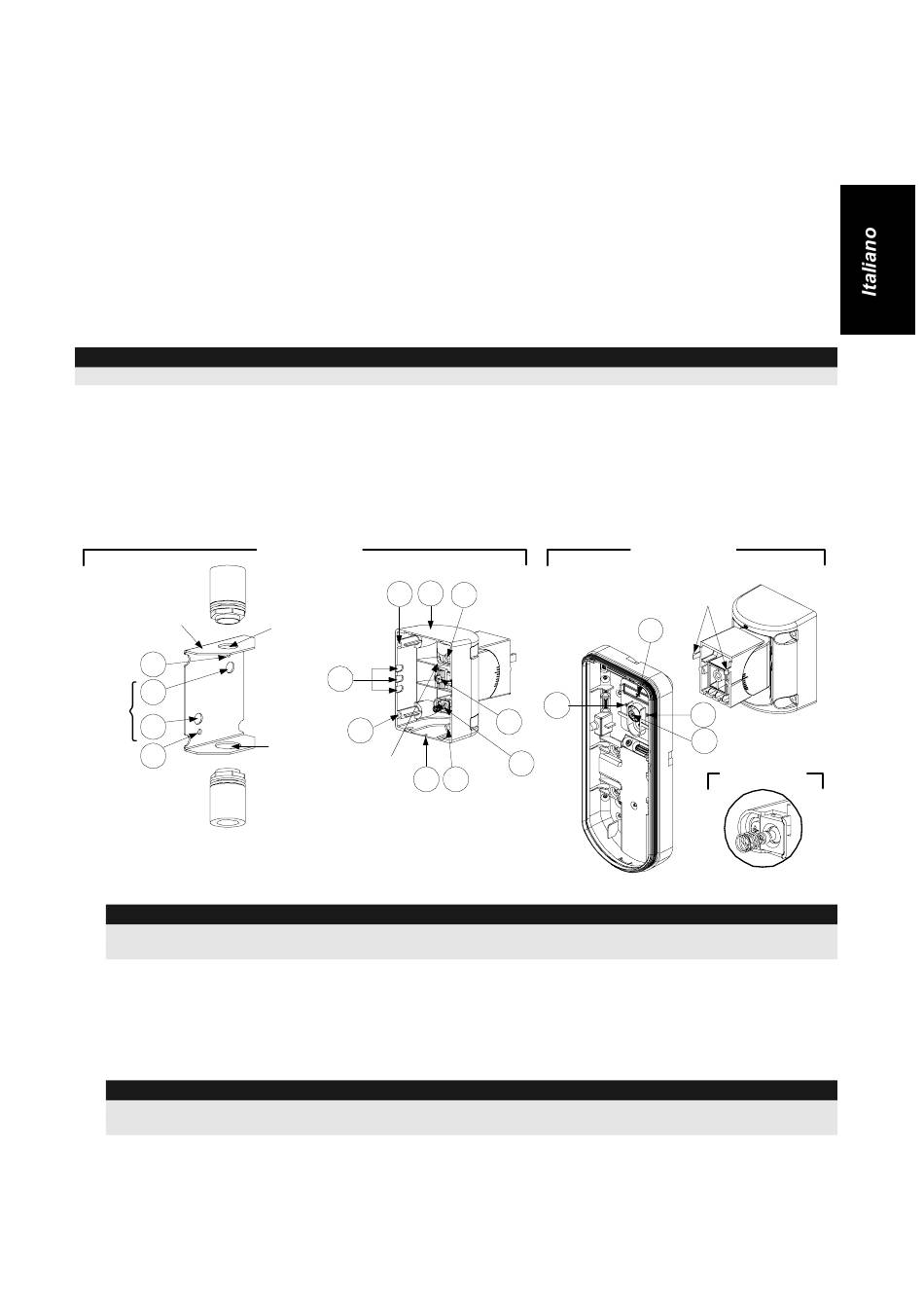

Dettaglio A
