Installation De L'aCcessoire Pivot Standard; Installation Murale - RISCO Group WatchOUT PIR Instrucciones De Instalación

Remarques :
1. Le micro-interrupteur DIP 1 doit se trouver en position ON pour permettre les indications LED.
2. Une seule diode LED est active à la fois. Par exemple, si les deux canaux de détection IRP sont en fonction,
seule la diode jaune ou seule la diode verte s'allumera en permanence (selon celui des deux canaux qui aura
détecté l'évènement en premier), suivie de la diode LED d'alarme rouge
Mode Relais / Cavalier en mode BUS
Le cavalier J-BUS (situé sur la carte PCB entre les diodes LED rouge
et verte) sert à déterminer le mode de fonctionnement du détecteur
comme suit :

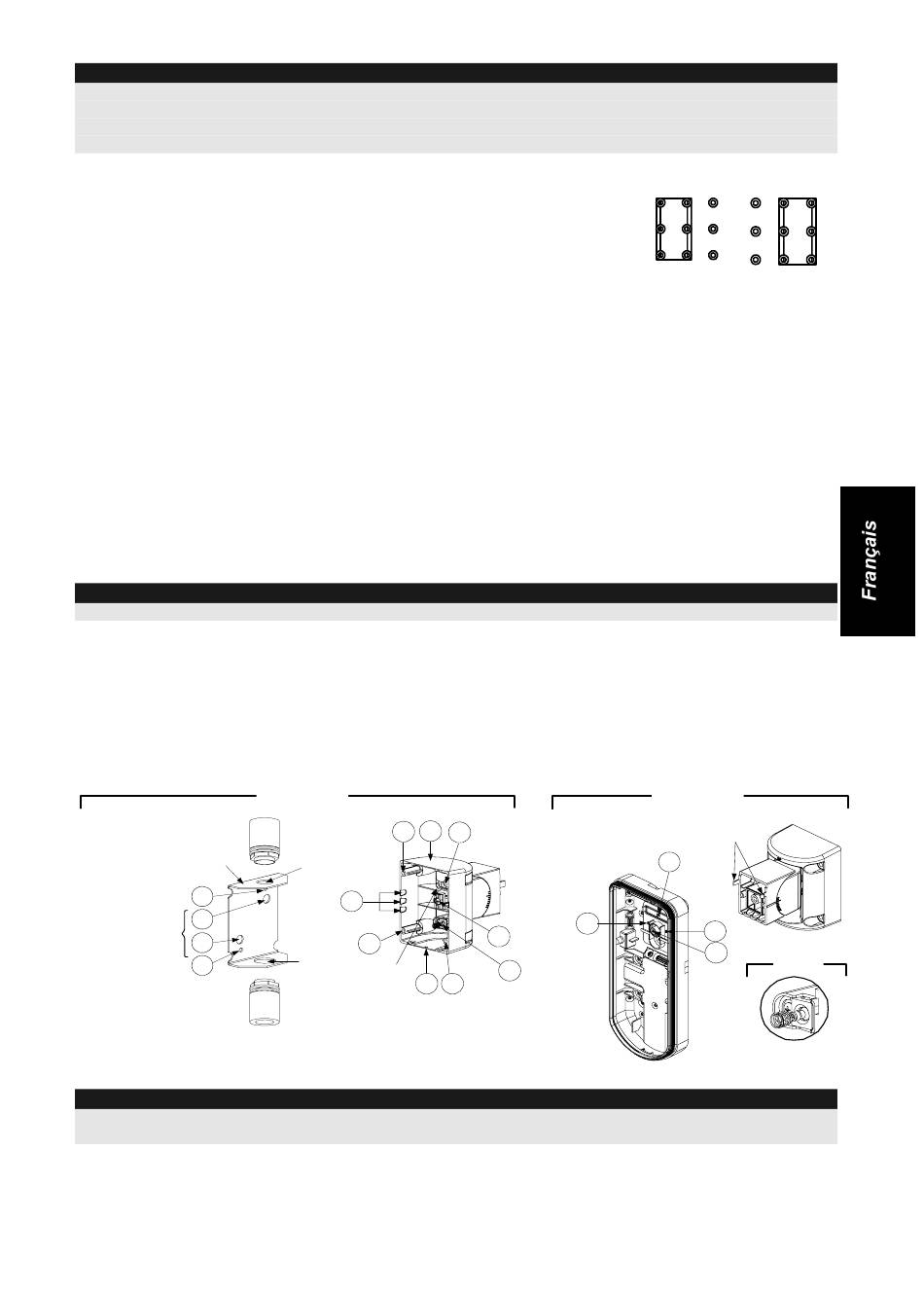

Installation de l'accessoire pivot standard

Le détecteur extérieur est livré avec un accessoire pivot standard permettant une installation
flexible. Pour intégrer ce dernier à l'installation du détecteur, veuillez suivre les instructions ci-
dessous :
1. Ouvrez le couvercle du WatchOUT (dévissez en C1, figure 1).
2. Dégagez le socle interne (dévissez en I1, figure 2).
3. Percez les entrées pré-percées du socle externe (figure 6)
•
W1 : entrée pré-percée des fils électriques.
•
S1,S2 : pastilles pré-percées pour la fixation du socle externe au pivot standard.
•
S3 : pastille pré-percée pour la fixation du socle externe.
4. Retirez du pivot la pastille requise pour son branchement électrique : S2, S7 ou S9
(Figure 7).
Retirez l'autoprotection arrière du socle interne et reliez-la au point S5 (figure 7) du pivot
5.
standard (cf. "Déplacement de l'autoprotection arrière").
6. Choisissez le mode de montage comme suit :
Remarque:
Assurez-vous de voir la marque UP gravée sur la face supérieure du pivot.

Installation murale:

a. Introduisez les fils électriques externes par les entrées pré-percées S2, S7 ou S9 et faites-
les ressortir (avec les fils électriques de l'autoprotection) par le passage spécialement
conçu pour les fils du pivot (figure 6 détail A).
b. Fixez le pivot au mur en passant par les entrées S1, S3, S6 et S8.
Montage du conduit du pivot
figure 6, détail A)
CSMA
M1
Perforations
M1
prévues
pour le ressort
M1
de l'autoprotection
M1
Remarque :
Le CSMA est nécessaire lorsque les fils électriques passent dans une gaine extérieure au mur. Il doit être
commandé séparément sous la référence P/N RA300SC0000A.
a. Choisissez la direction dans laquelle vous voulez monter le CMSA, en fonction du
diamètre voulu : 16mm (0,63 pouces) ou 21mm (0,83 pouces).
b Introduisez le conduit dans le CSMA.
c. Fixez le CSMA au mur, en passant par les points (M1, M4).
(à l'aide de l'adaptateur pivot métallique pour conduit – CMSA,
Détail A
Rotule standard
S1 S2
S3
Ø 16 mm
S9
S8
Ø
21mm
Passage
des fils S7 S6
électriques
de la rotule
Figure 6
Installation du WatchOUT IRP
S1
S4
S5
Autoprotection
(cf. Détail C)
Mode Mode
Relais BUS
Détail B
Pressions
W1
S2
S3
Détail C
