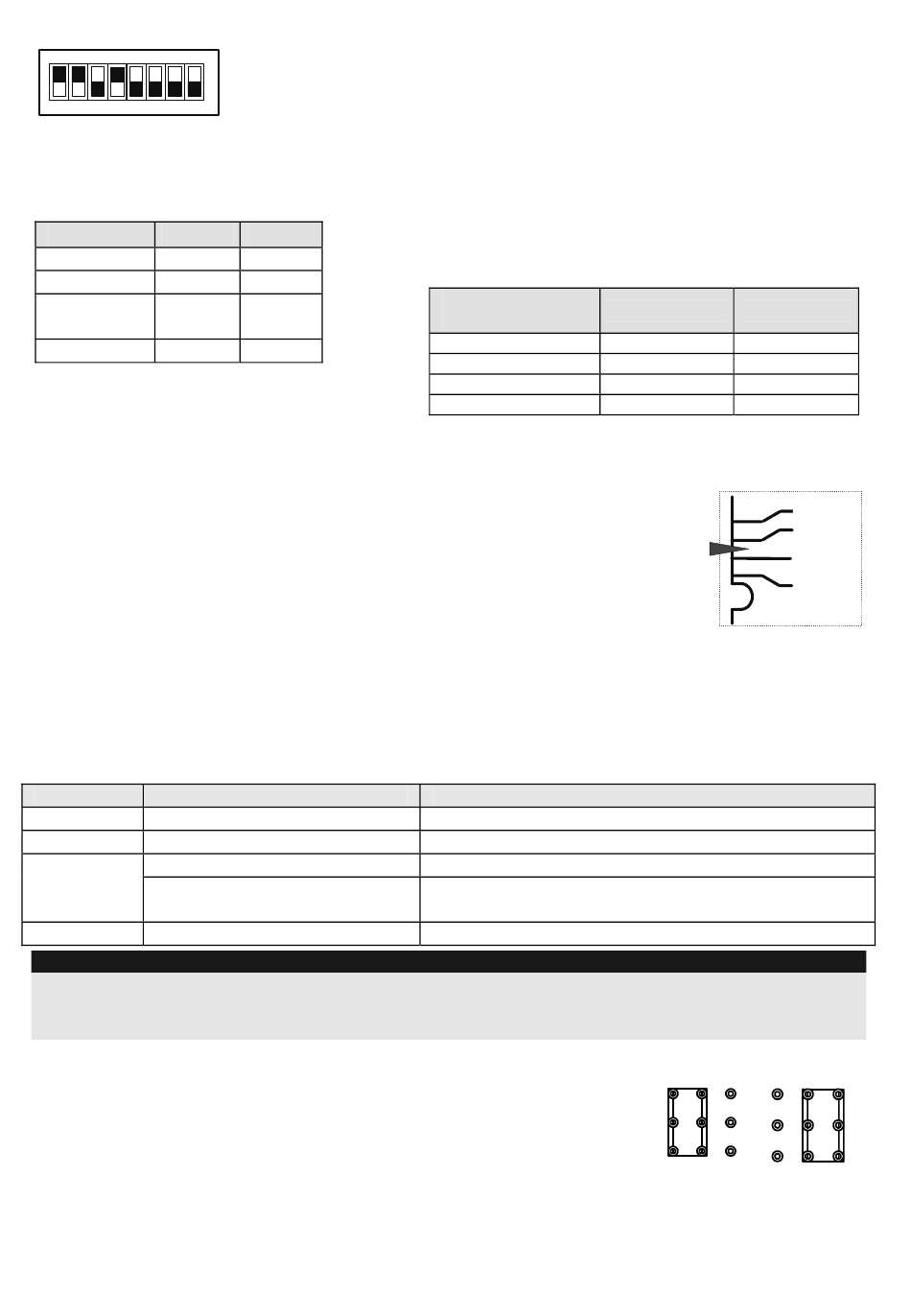

Predisposizione microinterruttori

ON
1 2 3 4 5 6 7 8
MIC. 1: Predisposizione LED
ON: LED abilitati
OFF: LED disabilitati
MIC. 2 e 3: Sensibilità rilevazione
Sensibilità MIC.2
Bassa Off
Media Off
Normale On
(Default)
Massima On
DIP 4:
Relè uscita ausiliaria
ON: Abilitato
OFF: Disabilitato

Prova di movimento

Dopo 2 minuti dall'alimentazione del sensore, effettuare una prova di
movimento all'interno dell'area protetta e verificare il buon funzionamento e
la copertura del rivelatore.
Per regolare la copertura del sensore muovere la scheda elettronica interna
del sensore per la predisposizione appropriata in funzione dell'altezza di
installazione desiderata (1.0m, 1.5m, 2.2m, 2.7m) come stampato nella
parte inferiore sinistra della scheda elettronica o utilizzare lo snodo standard.
Per ridurre l'area di copertura spostare in alto la scheda elettronica o, se
utilizzato, muovere lo snodo verso il basso.

Indicatori LED

LED Stato
GIALLO
Acceso
VERDE
Acceso
ROSSO
Acceso
Lampeggiante
TUTTI I LED Lampeggianti (uno dopo l'altro) Inizializzazione unità all'accensione.
Note:
1. Il microinterruttore 1 va posizionato su ON per abilitare i LED.
2. Solo un LED alla volta può illuminarsi. Per esempio, nel caso di attivazione di entrambi i PIR, o il LED giallo o
quello verde si illumina (il primo che rileva), seguito poi dal LED rosso di allarme.
Ponticello Modalità Relé / Bus
Il ponticello J-BUS, situato sulla scheda tra i LED rosso e verde,
viene usato per configurare la modalità di funzionamento del
rivelatore.
24
Default
MIC.3
Off
On
Off
On
Manuale di installazione WatchOUT PIR
MIC. 5: Utilizzato per configurare la modalità di
funzionamento del relè al verificarsi di un
allarme, in funzione della fotocellula che
gestisce il crepuscolare.
ON (Notte): Il relé ausiliario si attiva al
verificarsi di un allarme solo durante la
notte.
OFF (24 Ore): Il relè ausiliario si attiva
sempre al verificarsi di un allarme
MIC. 6-7: Imposta la durata di attivazione del relé
dell'uscita per i dispositivi ausiliari.
Tempo di
Attivazione
2.2 secondi
2.0 Minuti
4.0 Minuti
8.0 Minuti
MIC. 8: LED Rosso /3 LED
ON: Solo LED rosso
OFF: 3 LED
Descrizione
Indica rilevazione PIR 1
Indica rilevazione PIR 2
Indica ALLARME (entrambi i PIR hanno rilevato)
Indica una anomalia di comunicazione con la
ProSYS (solo modalità BUS)
Microint. 6 Microint. 7
OFF OFF
OFF ON
ON OFF
ON ON
Modalità Modalità
Relè BUS
1.00M
1.55M
2.20M
2.70M
PCB
