Pestaña Measure (Medición); Figura 10.11 - Ejemplo De B-Scan Con Las Herramientas Línea - Accutome 4Sight Guia Del Usuario

Botón Save Video (guardar vídeo) — guarde las exploraciones en la ubicación
designada en Configuración> General> Carpeta.
Pestaña Measure (medición)
La pestaña Medida proporciona la función de diagnóstico de hacer mediciones en
B -Scan y UBM imágenes. Las mediciones en imágenes aumentadas proporcionan
una resolución mucho más precisa, tan pequeña como 0,1 mm.
Se pueden mostrar hasta seis líneas, dos áreas y dos mediciones de ángulos
simultáneamente en una imagen, y almacenarse con ésta. Además, se pueden
generar hasta dos flechas para señalar áreas de interés.
Las mediciones y los punteros se generan de la manera siguiente:
1. Seleccione una de las doce opciones de la pestaña Measure (medición)
2. Use el ratón para hacer clic con el botón derecho y mantenerlo pulsado
mientras se dibuja la figura geométrica deseada
Se mostrarán automáticamente las mediciones codificadas por colores en la
imagen.
Cualquier artículo puede ser eliminado mediante la selección de la opción deseada
y hacer clic en el botón Eliminar.
Todos los elementos se pueden eliminar seleccionando el elemento deseado y
activando el botón Delete (eliminar).
Debido a que las mediciones de la línea y el área solo son precisas en la medida
en que la velocidad de la onda acústica es la del medio, se proporciona un cuadro
desplegable con opciones para que el usuario puede seleccionar cómodamente el
medio más adecuado.
Ejemplos de mediciones en una imagen de B-Scan se muestran en la figura 10.11.

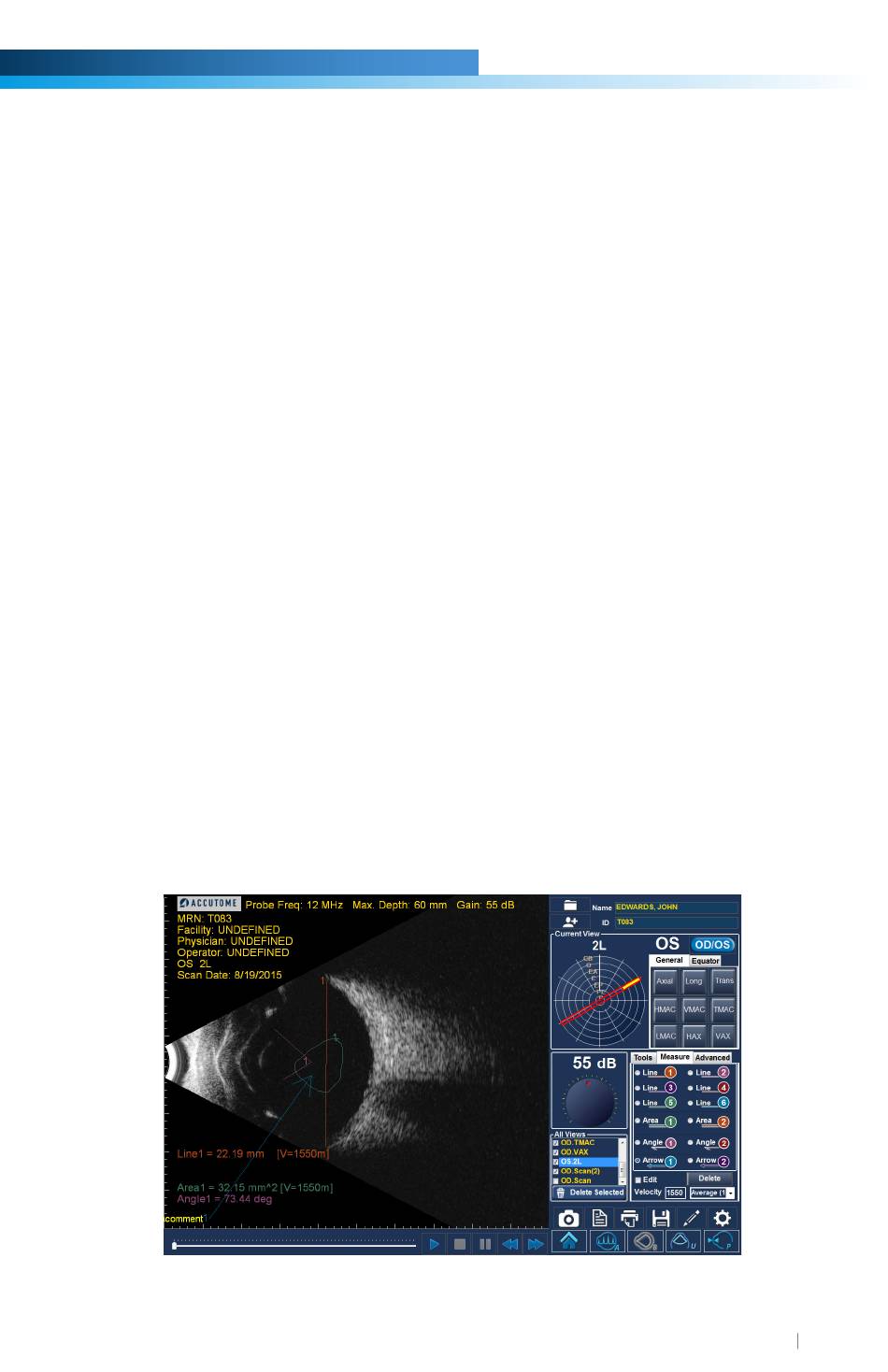

Figura 10.11 - Ejemplo de B-Scan con las herramientas línea, área, ángulo y flecha
