Fejlfinding

Problem
A Kompressor lukker ikke ned
eller kører mere end 30% af
tiden.
B Kompressor starter ikke og
der er intet tryk i tanken.
C Intet materialeflow til
sprøjtepistolen.
D Tryktanks aflastningsventil
udløses.
Reservedelsliste for Power Cart
(Diagram over reservedele ses side 42)
Emne Delnr. Beskrivelse
1 0275 697 Fitting
2 0275 696 Fitting
3 0275 640 Kobling
4 0524 316 Kompressorslange
5 0261 342 Lufttrykmåler
6 0524 442 Trykregulator
7 3505045 Fitting
8 0275 717 Aflastningsventil
9 0277 348 Væskeslange
10 0275 698 Fitting
11 -------- Tanklåg
12 0508 943 Tank
13 0279 924 Opsamlingsslange
14 0275 702 Tankindsats
15 0524 322 Skrue
16 ------- Tryktank
17 0524 365 Kantbeskytter*
18 0277 419 Strækaflaster
19 9850 936 Power kontaktmontering
20 9950 242 Pakning
21 9950 241 Power stikdåse, 230V
22 0524 394 Skrue (4)

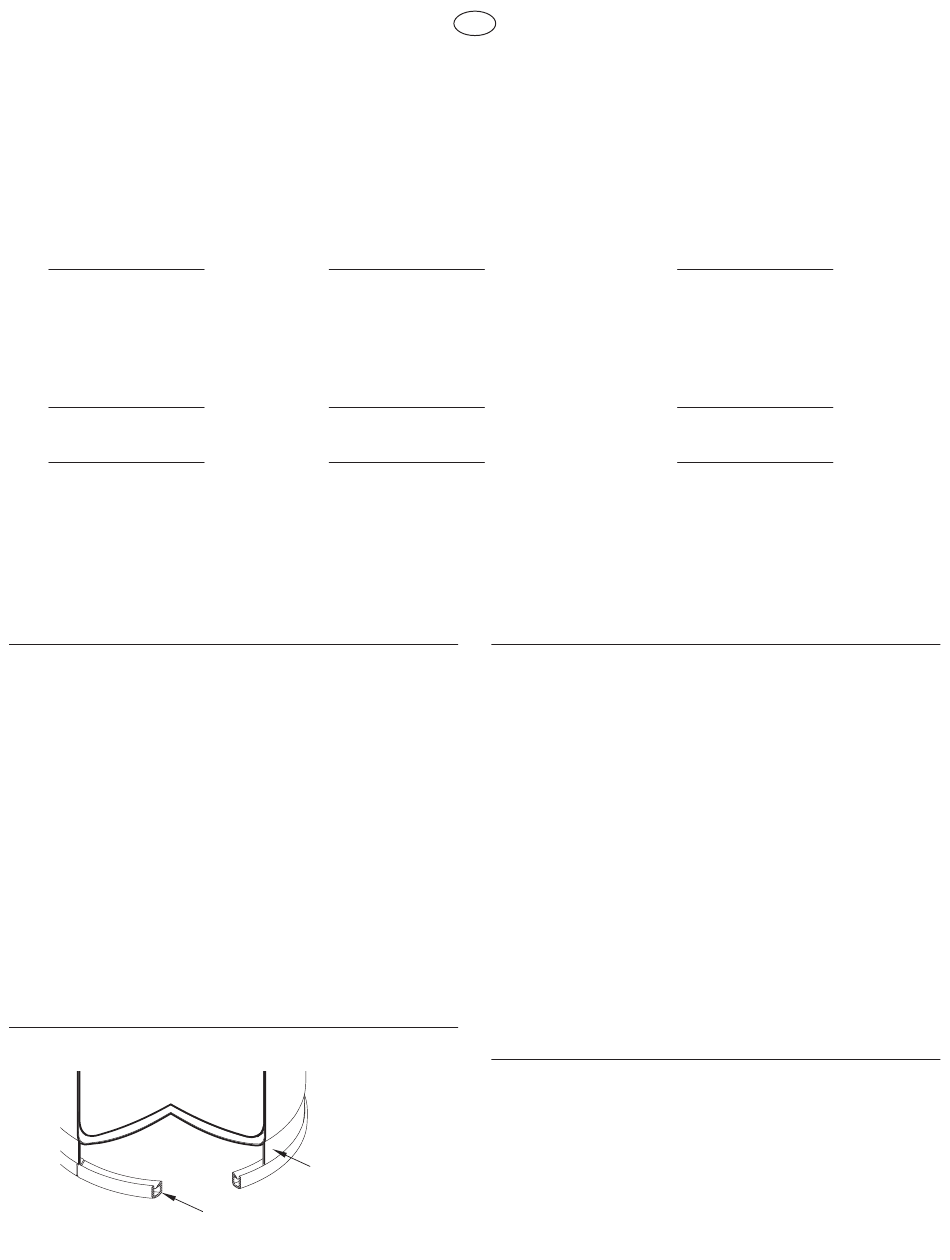

* Hold retningen som vist nedenfor
Grund
1. Trykkedlens låg er ikke tæt.
2. Lågets pakning har materialeophobning,
hvilket forårsager en lækage.
3. Kompressorens trykafbryder er fejlbehæftet.
4. Luft-fittings kan være utætte.
1. Ingen strøm til enheden.
2. Trykket er sat for lavt.
3. Kompressors trykafbryder er fejlbehæftet.
4. Kompressors motor er fejlbehæftet.
5. Trykmåler er fejlbehæftet.
6. Trykregulator er fejlbehæftet.
1. Trykregulator er sat for lavt.
2. Slange eller pistol kan være tilsluttet.
1. Trykregulator er sat for højt.
2. Trykregulator er fejlbehæftet.
3. Aflastningsventil er fejlbehæftet.
4. Trykmåler er fejlbehæftet.
Tryktanks tud
Pakning
DK
Løsning
1. Fjern dæksel, genanbring kedel, udskift dæksel og
fastspænd igen holderne i et stjernemønster, med
øget stramning for hver møtrik. Foretag en endelig
stramning for at sikre ens tilspænding af hver møtrik.
2. Kontroller og rens lågets pakning, eller udskift med
en ny pakning.
3. Udskift kompressorens trykafbryder.
4. Bobbeltjek fittings for at finde utæt sted. Afmonter
de berørte forbindelser. Tilfør gevindtætning. Saml
igen.
1. Kontroller, at enheden er sluttet til elnettet, og at
dåsen modtager strøm.
2. Drej med uret for at øge trykket.
3. Udskift kompressorens trykafbryder (Erstatningssæt
P/N 0524 419 er tilgængeligt ved at ringe til teknisk
service på Int.+1-800-292-4637).
4. Udskift kompressor (se reservedelsliste).
5. Udskift trykmåler (se reservedelsliste)
6. Udskift trykregulator (se reservedelsliste).
1. Juster trykregulator til mellem 0,5 -.1,5 bar (0,05 –
0,15 MPa, 7 - 22 psi).
2. Kontroller og rens.
1. Reducer trykket til under 2,5 bar (0,25 MPa, 36 psi).
2. Udskift trykregulator (se reservedelsliste).
3. Udskift aflastningsventil (se reservedelsliste)
4. Udskift trykmåler (se reservedelsliste).
Emne Delnr.
23 0524 411
24 0278 373
25 0294 534
26 9890 104
27 0524 309
28 0295610
29 9841 504
30 0295607
31 0295609
32 0524 320
33 0524 319
34 0509386
35 0295608
36 0524 308
37 0524 420
38 0524 321
39 0524 318
40 9802 526
41 9802 252
42 9805 229
43 9820 206
44 0089 595
45 0508655
46 0524 457
31
Beskrivelse
Strømledning, 230V
Hjul (2)
Afstandsstykke (4)
Hætte (2)
Greb
Rotationsstift (2)
Trykknap (2)
Håndtagsmuffe (2)
Spændskive (2)
Skrue (2)
Turbinens låsestik
Sikringsskive (4)
Skrue (4)
Låsemekanisme
Kompressorsamling
Fitting
Møtrik (4)
Skrue (4)
Skrue (4)
Skrue (4)
Spændskive (9)
Spændskive (4)
Effektafbryder
Omslag
