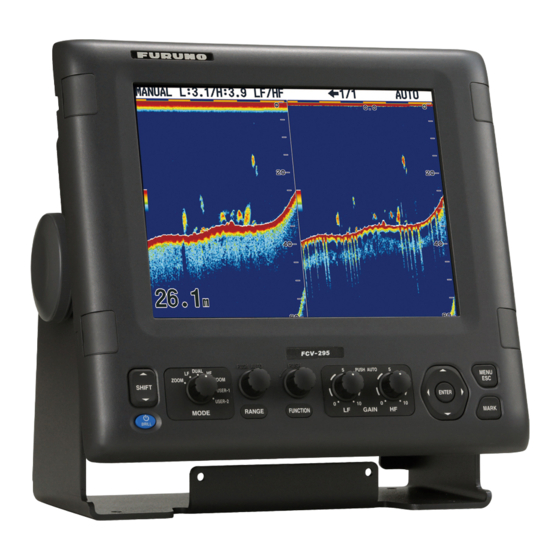

SONDA LCD EN COLOR FCV-295
INSTRUCCIONES DE SEGURIDAD ........................................................... i
CONFIGURACIÓN DEL SISTEMA ........................................................... iii
LISTAS DE EQUIPOS ............................................................................... iv
1. MONTAJE .............................................................................................. 1
1.1
Unidad de presentación................................................................................................1
1.2
Transductor ..................................................................................................................2
1.3
Sensor de temperatura de agua y velocidad................................................................2
2. CABLEADO ........................................................................................... 5
2.1
Interconexión ................................................................................................................5
2.2
Fabricación de cables...................................................................................................6
2.3
Sentencias de entrada/salida .......................................................................................8
3. CONFIGURACIÓN INICIAL................................................................... 9
3.1
Selección del idioma.....................................................................................................9
3.2
Datos de transductor ..................................................................................................10
3.3
Calibración del sensor de velocidad/temperatura del agua........................................13
3.4
Configuración del puerto NMEA .................................................................................15
LISTA DE ENVÍO..................................................................................... A-1
ESQUEMAS............................................................................................. D-1
DIAGRAMAS DE INTERCONEXIÓN ...................................................... S-1
Manual de instalación
www.furuno.co.jp
Publicidad
Tabla de contenido
Manuales relacionados para Furuno FCV-295
Resumen de contenidos para Furuno FCV-295
-
Página 1: Tabla De Contenido
Manual de instalación SONDA LCD EN COLOR FCV-295 INSTRUCCIONES DE SEGURIDAD ............i CONFIGURACIÓN DEL SISTEMA ............iii LISTAS DE EQUIPOS ................iv 1. MONTAJE ....................1 Unidad de presentación....................1 Transductor ........................2 Sensor de temperatura de agua y velocidad..............2 2. CABLEADO ................... 5 Interconexión ........................5... - Página 2 Pub. No. IES-23760-A DATE OF ISSUE: DEC. 2008...
-
Página 3: Acción Obligatoria
La corrosión electrolítica puede, en el peor único responsable de la correcta instalación de los casos, inutilizar el transductor. del equipo. FURUNO no asume la responsabilidad de los daños producidos No desmonte ni modifique el equipo. por una instalación incorrecta. - Página 4 PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN Ponga a tierra los equipo para El cable del transductor se debe evitar interferencias mutuas. manipular con cuidado, según las directrices siguientes. • No deje que el cable entre en contacto combustibles y aceites. Respete las distancias de seguridad •...
-
Página 5: Configuración Del Sistema
CONFIGURACIÓN DEL SISTEMA La configuración básica es mostrada con línea continua. Unidad de presentación CV-295 12-24 VCC Navegador Rectificador PR-62 100/110/115/ 220/230 VCA 1φ, 50/60 Hz Sensor de temperatura del agua T-02MSB, etc. Sensor de velocidad/temperatura ST-02MSB, etc. Alta Baja frecuencia frecuencia Transductor... -
Página 6: Listas De Equipos
LISTAS DE EQUIPOS Suministro estándar Nombre Tipo N.º de código Cantidad Observaciones Unidad de CV-295 presentación Piezas de repuesto SP02-05501 001-032-740 1 juego Consulte la lista de envío que Accesorios FP02-05700 000-011-976 1 juego figura al final del manual. Materiales de CP02-08401 001-032-750 1 juego... -
Página 7: Combinación De Transductor, Tubo Pasacascos Y Tanque
Combinación de transductor, tubo pasacascos y tanque Output Frecuencia Tipo del Tubo Transductor Tanque (kHz) barco pasacascos 1k/1k 28/50 Acero 28F-8 TWB-6000(2) T-656 50B-9B 28/88 Acero 28F-8 TWB-6000(2) T-657 88B-8 50/88 Acero 50B-9B TWB-6000(2) T-658 88B-8 50/200 Acero 50/200-1T TFB-5000(1) T-603 50/200-1ST T-603F... - Página 8 Output Frecuencia Tipo del Tubo Transductor Tanque (kHz) barco pasacascos 2k/2k 28/107 Acero 28F-18 TFB-7000(2) T-636 100B-10R TRB-1100(2) T-636-F 2k/3k 28/150 Acero 28F-18 TFB-7000(2) T-637 150B-12H TRB-1100(2) T-637-F 50/107 Acero 50B-12 TFB-7000(2) T-643 100B-10R TRB-1100(2) T-643-F 50/150 Acero 50B-12 TFB-7000(2) T-644 150B-12H TRB-1100(2)
- Página 9 Output Frecuencia Tipo del Tubo Transductor Tanque (kHz) barco pasacascos 3k/3k 38/150 Acero 38BL-15HR TFB-7000(2) T-683 150B-12H TRB-1100(2) T-683-F 38/200 Acero 38BL-15HR TFB-7000(2) T-683 200B-12H TRB-1100(2) T-683-F 50/88 Acero 50BL-24H TFB-7000(2) T-697 88F-126H TRB-1100(2) T-697-F Acero 50BL-24HR TFB-7000(2) T-682 88F-126H TRB-1100(2) T-682-F Acero...
- Página 10 Output Frecuencia Tipo del Tubo Transductor Tanque (kHz) barco pasacascos Acero 38BL-9HR TFB-5000(1) T-702 TRB-1000(1) T-702-F Acero 50B-12 TFB-5000(1) T-611 TRB-1000(1) T-611-F Acero 50BL-12 TFB-5000(1) T-702 TRB-1000(1) T-702-F Acero 50BL-12HR TFB-5000(1) T-702 TRB-1000(1) T-702-F Acero 82B-35R TFB-5000(1) T-609 TRB-1000(1) T-609-F Acero 88B-10 TFB-5000(1)
-
Página 11: Montaje
1. MONTAJE AVISO No aplicar pintura, sellante anticorrosivo o spray de contacto al revestimiento o las piezas de plástico del equipo. Estos elementos contienen disolventes orgánicos que pueden dañar el revestimiento y las piezas de plástico, en especial, los conectores de plástico. Unidad de presentación ADVERTENCIA ADVERTENCIA... -
Página 12: Transductor
Transductor El rendimiento de la sonda acústica depende de la posición del transductor. Debe seleccionar el lugar donde menos se vea afectado por las burbujas de aire, ya que las turbulencias obstruyen la trayectoria del sonido. Debe ser, además, el lugar menos afectado por el ruido del motor. Es sabido que donde menos burbujas de aire hay es donde cae la proa por primera vez y se levanta la siguiente ola, a la velocidad de crucero normal. -
Página 13: Sensores De Temperatura Del Agua Pasacascos T-02Msb Y T-03Msb
Sensores de temperatura del agua pasacascos T-02MSB y T-03MSB Seleccione una ubicación de montaje adecuada teniendo en cuenta lo siguiente: • Seleccione un sitio plano a media eslora. El sensor no necesita una instalación perfectamente perpendicular; no obstante la ubicación debe evitar que el transductor sufra daños al entrar en dique seco. - Página 14 Sensores de temperatura del agua/velocidad pasacascos ST-02MSB y ST02-PSB Seleccione una ubicación de montaje adecuada teniendo en cuenta lo siguiente: • Seleccione un sitio plano a media eslora. El sensor no necesita una instalación perfectamente perpendicular. El sensor no se debe situar donde pueda dañarse al entrar en dique seco. •...
-
Página 15: Cableado
12-24 VCC Transductor * Transductor velocidad/temperatura (Conectar a un interruptor del agua sensor dedicado en el distribuidor.) *: Esta unidad no admite transductores de 53 a 65 kHz, 111 a139 kHz y 171 a 183 kHz. Diagrama de cableado de FCV-295... -
Página 16: Fabricación De Cables
Fabricación de cables Cable de alimentación Esta sonda acústica está diseñada para recibir 12-24 V CC de alimentación. Utilice el cable DPYCY-1.5 (Estándar de la industria japonesa) o equivalente. Aprox. 70 DPYCY-1.5 Armadura Armadura Cubierta Cubierta Cubierta Cinta de vinilo Terminal de orejeta Conductor... -
Página 17: Conector Wago (Para Transductor Y Puertos Nmea)
Conector WAGO (para transductor y puertos NMEA) Pulse Apertura (grande: para puerto del transductor pequeño: para puerto NMEA) 1. Trence los conductores. 2. Introduzca el accesorio de apertura y empuje hacia abajo. 3. Inserte el núcleo en el orificio. Trenzar 4. -
Página 18: Sentencias De Entrada/Salida
Sentencias de entrada/salida Sentencias de entrada Sentence Cuadros Observaciones Distancia/demora al waypoint Hora, posición Posición GPS GRI, Diferencia horaria Loran C Latitud y longitud Posición GPS Fijación de posición GNSS Diferencia horaria Loran C Rumbo, desviación, variación del barco Rumbo verdadero Información meteorológica Temperatura del agua Dirección del viento, velocidad del viento (verdadera o aparente) -
Página 19: Configuración Inicial
En este capítulo se proporciona la información necesaria para la configuración inicial del equipo. Primero encienda la unidad y configure el idioma de presentación. A continuación, configure el transductor utilizado por número de modelo (sólo transductores FURUNO) o por especificaciones. Selección del idioma 1. -
Página 20: Datos De Transductor
Ajuste el número del modelo de transductor correctamente. Un ajuste de transductor incorrecto puede dañar el transductor y anular la garantía. Introducción de datos por modelo de transductor La tabla siguiente muestra los transductores programados en el FCV-295. Tipo Salida (kW) Toma Tipo Salida (kW) - Página 21 1. En la pantalla de ajuste del transductor, confirme que "Selecc. XDCR" está ajustado en "Tipo de XDCR" (predeterminado). Pantalla de ajuste del transductor 2. Si está instalado un transductor de alta frecuencia, pulse para seleccionar "Conexión HF" y pulse la tecla ENTER. Conectado No conectado 3.
-
Página 22: Ajuste De Toma
6. Pulse para seleccionar "Transductor" y pulse la tecla ENTER. Aparece la lista de transductores programados. 200B-5S 50/200-1T 50/200-1ST 200B-8B 200B-12H (Ejemplo: 200 kHz) 7. Pulse de para seleccionar el transductor conectado y pulse la tecla ENTER. 8. Anote los caracteres que aparecen en la línea "Toma". Puede que sea necesario cambiar la configuración de toma en la parte trasera de la unidad de presentación en función del tipo de transductor conectado. -
Página 23: Introducción De Datos Por Especificaciones De Transductor
Nota: Los transductores de 53 - 65 kHz, 111 - 139 kHz y 171 - 183 kHz no se pueden conectar al FCV-295 debido al ruido. 1. En el cuadro de diálogo Config. de transd. XDCR, seleccione "Selecc. XDCR" y pulse la tecla ENTER. - Página 24 3. Pulse para seleccionar "Temp" y pulse la tecla ENTER. Pantalla de calibración de temperatura 4. Pulse para ajustar el valor de calibración de temperatura y pulse la tecla ENTER. Por ejemplo, si la temperatura indicada es 2,5°C el valor real, ajuste "-2.5°C".
-
Página 25: Configuración Del Puerto Nmea
Salida NMEA: Ajuste las sentencias de datos de salida. • Off: Emite las sentencias de datos de salida creadas en el FCV-295 (consulte la página 8). • On: Emite las "sentencias de datos de salida" de FCV-295 y sentencias que recibe de otros... - Página 26 Salida TLL: Envía la posición, seleccionada por la tecla MARK, al plóter conectado. • Off: No emite latitud/longitud. • TLL: Emite latitud/longitud. • FURUNO-TLL: Emite latitud/longitud, profundidad y temperatura del agua. Necesita un dispositivo habilitado para FURUNO-TLL. Monitor puerto: Monitor puerto proporciona información para la introducción de sentencias de datos desde el puerto NMEA.
