ACCESORIOS

ENHEBRADO DEL CABLE DE 4 SECCIONES

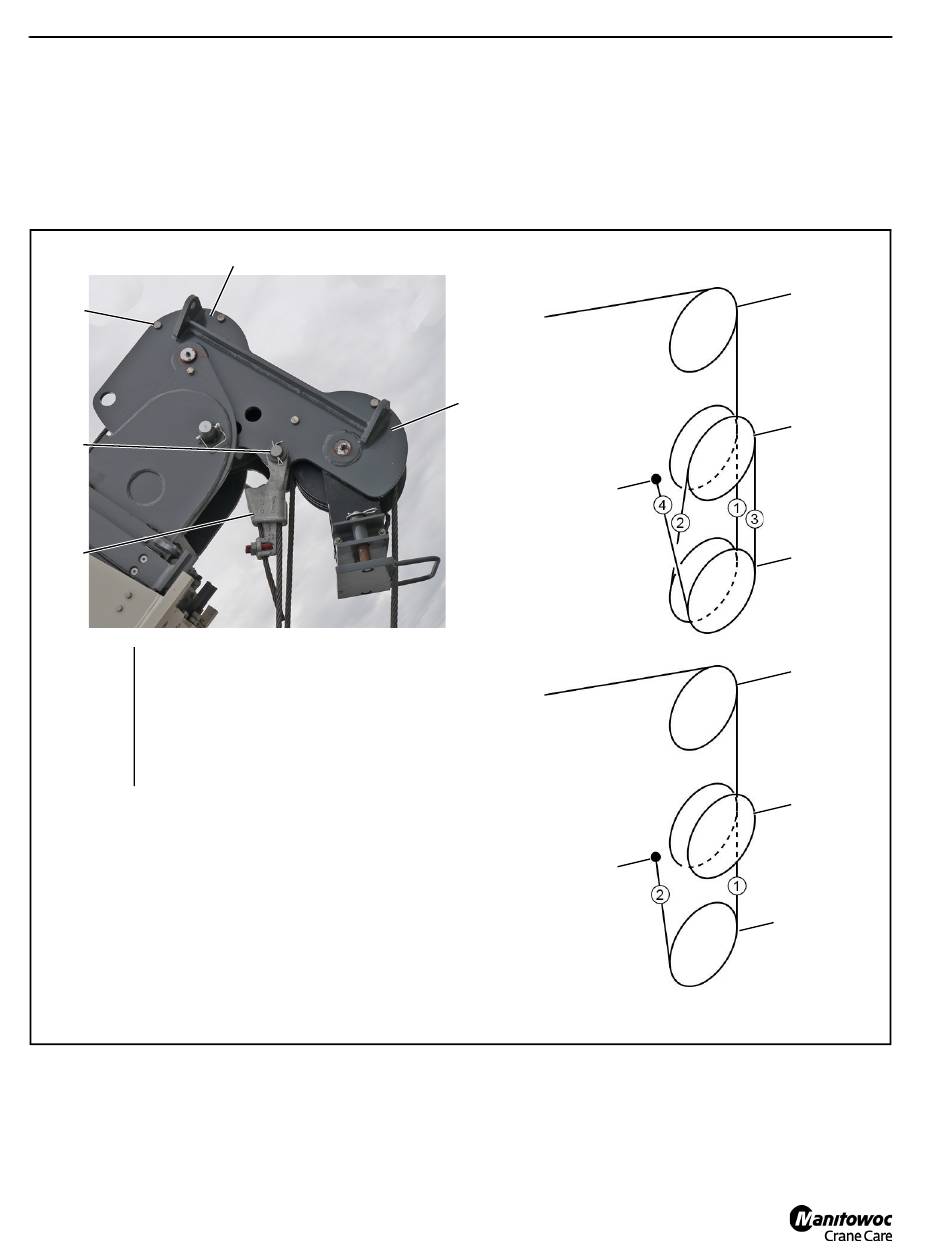

Pase el cable del malacate hacia la cabeza de la pluma y las
poleas del aparejo de gancho como se ilustra en la
Figura 5-10.
Puede ser más fácil colocar el cable sobre las poleas si retira
los pasadores de retención de cable (1) de la cabeza de la
3
2
1
1 Receptáculo y cuña Terminator
2 Fije con pasador de retención
3 Pasador de retención de cable (ctd 4)
4 Polea superior de cabeza de la pluma
5 Poleas inferiores de cabeza de la pluma
6 Poleas del aparejo de gancho (2 o 1)
5-12
4
Published 3-30-2018, CTRL 636-05
MANUAL DEL OPERADOR DE LA CD15
pluma y del aparejo de gancho. Instale los pasadores des-
pués de haber instalado el cable.
Con el receptáculo y la cuña (1) termine el extremo muerto
del cable en la cabeza de la pluma.
5
1
1
4
5
Enhebrado de
cable de
4 secciones
6
8928
4
5
Enhebrado de
cable de
2 secciones
6
FIGURA 5-10
