MANUAL DE SERVICIO DE LA 600H

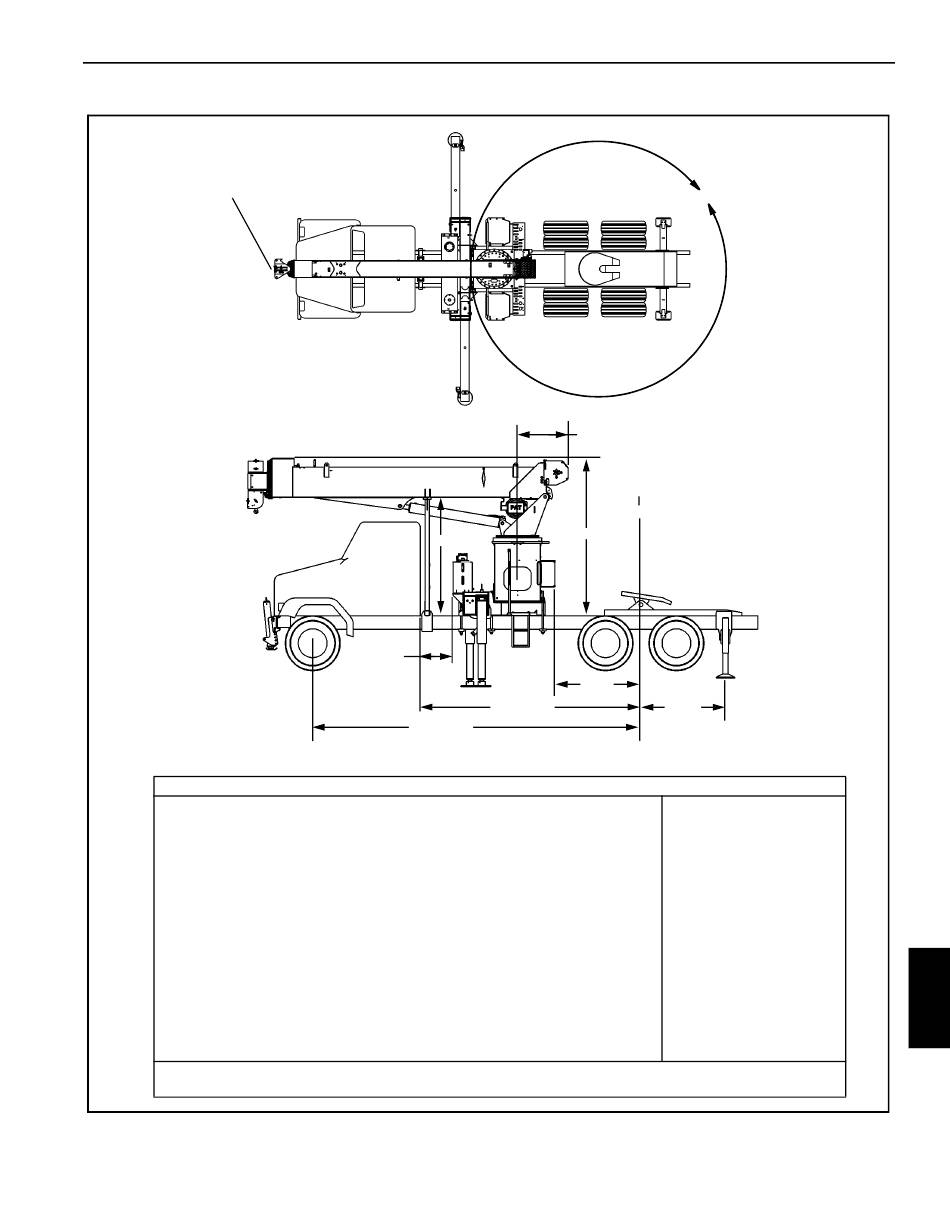

Dimensiones mínimas de la 600H TM
Estabilizador delantero sencillo requerido para
un área de trabajo de 360°
Peso bruto en eje
delantero - 20 000 lb
(9071.8 kg)
Área de trabajo
Peso bruto en eje (GAW) nominal
Distancia entre ejes (WB)
Cabina a muñón de eje (CT)
Módulo de sección del chasis bajo grúa (110 000 psi)
Módulo de sección del chasis sobre gatos traseros (110 000 psi)
Módulo de sección del chasis sobre estabilizador delantero sencillo (SFO)
(110 000 psi)
Módulo de sección del chasis en punto de fijación del estabilizador delantero sencillo
(110 000 psi)
Módulo de sección del chasis en colgador de ballestas delantero (110 000 psi)
Peso delantero mínimo del camión
Peso trasero mínimo del camión
Peso final teórico (grúa y camión)
* Los pesos corresponden al camión solo. El peso de estabilidad final de la grúa debe incluir la grúa, los gatos,
la base inferior y una plataforma de madera de 20 pies, o contrapesos adecuados.
NATIONAL CRANE
90.00
29.25
168.00 mín
250.00 mín
Área de trabajo a capacidad plena de 360° de la 600H TM
07-05-2019 Control # 092-11
INSTALACIÓN DE LA GRÚA
360°
38.50
Tándem
C L
119.77
Peso bruto en eje trasero -
34 000 lb (15 422.1 kg)
65.38
64.31
360°
54 000 lb (24 493.9 kg)
250 pulg (635 cm)
168 pulg (487.6 cm)
3
30 pulg (491.6 cm
3
30 pulg (491.6 cm
3
30 pulg (491.6 cm
3
2 pulg (32.7 cm
3
11 pulg (180.2 cm
10 000 lb (4535.9 kg)*
9500 lb (4309.1 kg)*
15 500 lb (7030.6 kg)
FIGURA 9-5
3
)
3
)
3
)
3
)
9
3
)
9-7
