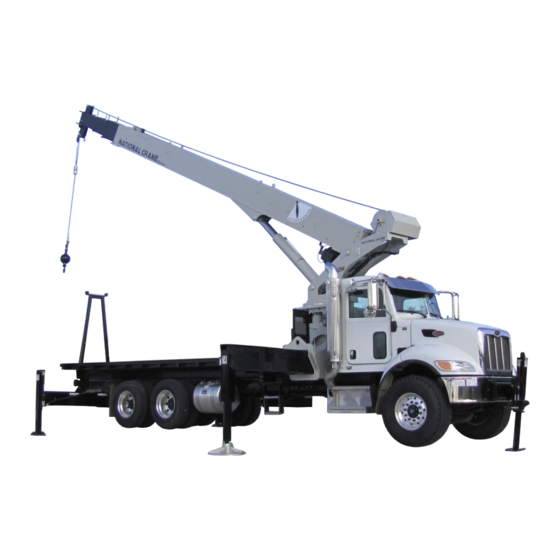

Manitowoc National Crane 900H Manual De Servicio/Mantenimiento

Manitowoc National Crane 900H Manual De Servicio/Mantenimiento

Ocultar thumbs Ver también para National Crane 900H:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL DEL OPERADOR
Procedimientos de calentamiento de la grúa
© 2014 Manitowoc
Published 9-25-2014, Control # 516-02
Suplemento
PELIGRO
!
Un operador que no está capacitado expone a sí mismo y a otras
personas a la muerte o lesiones graves. No utilice esta grúa a
menos que:
•
Se le haya instruido sobre cómo manejar en forma segura esta grúa.
Manitowoc no se responsabiliza de la calificación del personal.
•
Haya
leído,
entendido
funcionamiento y de seguridad contenidas en los manuales del fabricante
de la grúa y las tablas de carga, las normas de trabajo de su empleador y
los reglamentos gubernamentales aplicables.
•
Esté seguro que todas las etiquetas de seguridad, protectores y otros
dispositivos de seguridad estén en su lugar y en buenas condiciones.
•
El manual del operador y la tabla de carga se encuentren en el bolsillo
suministrado en la grúa.
y
cumplido
las
recomendaciones
de

Publicidad

Tabla de contenido
loading

Manuales relacionados para Manitowoc National Crane 900H

Resumen de contenidos para Manitowoc National Crane 900H

  • Página 1 No utilice esta grúa a menos que: • Se le haya instruido sobre cómo manejar en forma segura esta grúa. Manitowoc no se responsabiliza de la calificación del personal. • Haya leído, entendido...

  • Página 2: Tabla De Contenido

    CONTENIDO DE LA SECCIÓN Procedimientos de calentamiento de la grúa ......1 Motor.

  • Página 3: Procedimientos De Calentamiento De La Grúa

    Lubricación del manual del operador de su grúa, comunicán- la velocidad del motor a 1500 rpm por 15 segundos; dose con el distribuidor local de Manitowoc o directamente luego permita que la velocidad del motor regrese a con Manitowoc Crane Care).

  • Página 4: Mando De Giro Y Cojinete De Plataforma

    Procedimientos de calentamiento para temperaturas namiento y apague el motor inmediatamente y comuní- menores que -7°C (20°F): quese con el distribuidor de Manitowoc. Asegúrese que la pluma esté completamente retraída y • De 10°C a 4°C (50°F a 40°F): Se permite el funciona- cerca del ángulo máximo de elevación, sin ninguna...
  • Página 5 National Crane 900H Manual de servicio/mantenimiento...
  • Página 7 Esté seguro que todas las etiquetas de seguridad, protectores y otros dis- positivos de seguridad estén en su lugar y en buenas condiciones. • El manual del operador y la tabla de carga se encuentran en el bolsillo suministrado en la grúa. © 2012 Manitowoc 12-02-2012 Control # 477-00...

  • Página 8: Advertencia De Acuerdo Con La Propuesta 65 De California

    ADVERTENCIA DE ACUERDO CON LA PROPUESTA 65 DE CALIFORNIA Los vapores de escape del motor diesel y algunos de sus componentes son conocidos en el Estado de California como causantes de cáncer, defectos congénitos y toxici- dad reproductiva. ADVERTENCIA DE ACUERDO CON LA PROPUESTA 65 DE CALIFORNIA Los bornes, postes y demás accesorios relacionados con la batería contienen plomo en forma química y compues-...
  • Página 9 900H CONTENIDO SECCIÓN 1 ..........Introducción Generalidades .
  • Página 10 900H Bomba hidráulica ........... . . 2-12 Control de detección de carga.
  • Página 11 900H Enfriador de aceite hidráulico opcional ........3-9 Descripción general de comunicaciones del RCL .
  • Página 12 900H Reparación de planetarios de entrada........6-4 Reparación de planetarios de salida .
  • Página 13 900H Lubricación de la almohadilla de desgaste interior de la pluma ....8-6 Lubricación de almohadillas de desgaste laterales e inferiores de la pluma ..8-6 Aceite de freno del malacate .
  • Página 14 900H...
