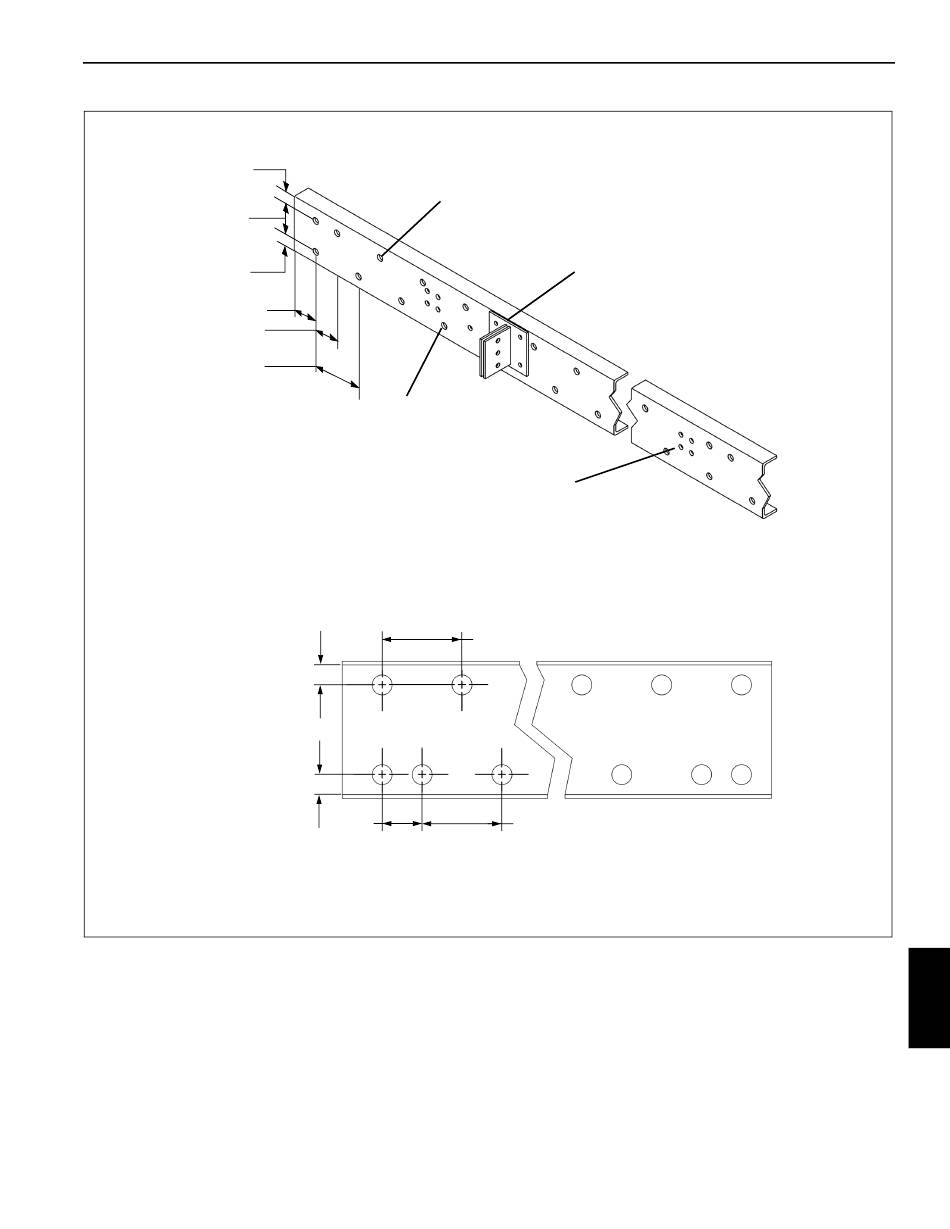

Agujeros de espacio libre para los remaches en la soldadura
o en el refuerzo. Se pueden hacer soldaduras de entalladura
para eliminar los agujeros de soldadura de botón.
NOTA: Todas las dimensiones se dan en pulg (mm)
Si el chasis hasta la suspensión trasera no satisface los
requisitos mínimos de RBM y módulo de sección mostrados
en la tabla de "Resistencia del chasis del camión", se lo
puede reforzar añadiendo un refuerzo tipo ángulo (Figura
D). Vea las tablas de Módulo de sección, Tabla B, para
obtener el tamaño requerido de refuerzo.
5. Retire todo el equipo de fácil desmontaje del chasis
hasta la suspensión, tal como los topes de resorte, etc.
Tope el ángulo contra el refuerzo delante de la suspen-
NATIONAL CRANE
Agujeros de 1 (25.4) de diámetro
para soldaduras de botón
Agujeros de pernos de traviesa.
Los agujeros taponados pueden
desplazarse ligeramente para
despejarlos.
2 (51) mín
2 (51) mín
4 (101)
07-05-2019 Control # 092-11
Ubicación planificada de la placa de montaje.
Las posiciones de las soldaduras de botón
pueden cambiarse para que queden libres de
la placa.
Figura B
8 (203) típ
8 (203) típ
Figura C
sión y marque las zonas que requerirán corte, de modo
que el ángulo se deslice hacia arriba alrededor de los
ganchos colgadores y contra el chasis de camión exis-
tente y el refuerzo delantero. Utilice un soplete para
recortar las zonas marcadas de la pata larga del ángulo
a una profundidad suficiente para que el reborde del
ángulo pueda deslizarse hacia arriba desde la parte
inferior del chasis para tocar ya sea el chasis del camión
existente o las escuadras de los colgadores de ballestas
