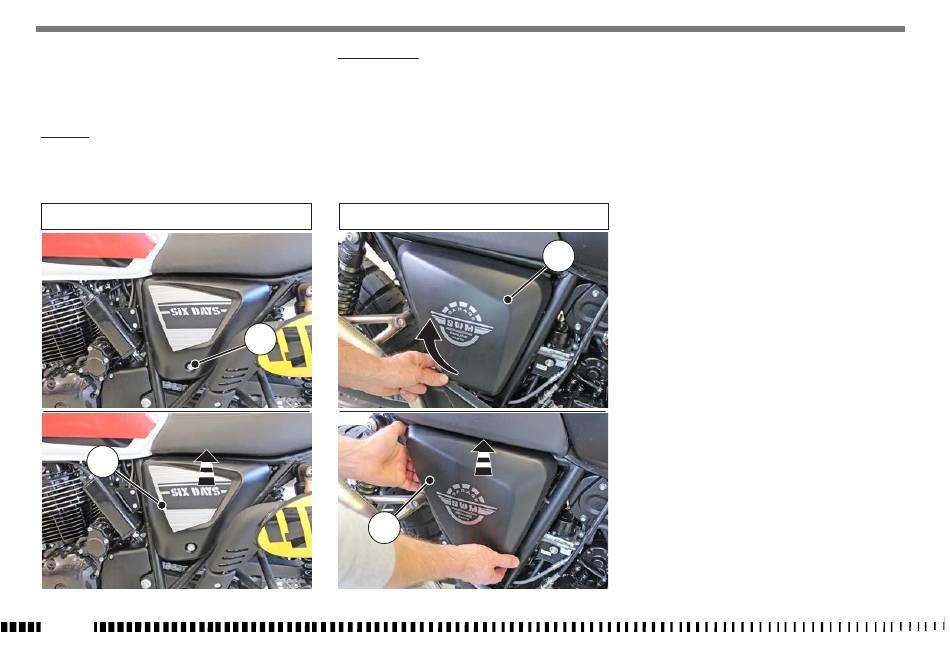

EXTRACCIÓN DE LOS PANELES LATERALES
Para algunas operaciones de mantenimiento, es ne-
cesario quitar uno o ambos paneles laterales.
Para quitar los paneles laterales, izquierdo y dere-
cho, realizar lo siguiente:
SIX DAYS
- Desenroscar el tornillo (2).
- Elevar el panel (3) desenganchándolo de los en-
ganches superiores.
SIX DAYS
3
ES - 6

ACE OF SPADES

- Desenganchar el panel (1) de la conexión inferior
tirándolo hacia afuera.
- Levantar el panel (1) desenganchándolo de los en-
ganches superiores.
Para volver a montar todo, realizar las tareas en
orden inverso a las de desmontaje.
ACE OF SPADES
2
1
1
