14. Quite el acoplador rápido hidráulico (A) de la placa de
almacenamiento en la cosechadora y limpie la superficie de
acoplamiento del acoplador.
15. Coloque el acoplador (A) en el receptáculo del módulo de
flotación y empuje la manija (B) para enganchar las clavijas
en el receptáculo.
16. Empuje la manija (B) hasta la posición cerrada hasta que el
botón de bloqueo (C) se destrabe.
17. Quite la cubierta del receptáculo eléctrico del módulo de
flotación.
18. Quite el conector (D) de la cosechadora.
19. Alinee las lengüetas en el conector (D) con las ranuras en el
receptáculo del módulo de flotación e inserte el conector
en el receptáculo. Gire el collarín en el conector para
trabarlo en su lugar.
20. Separe la cadena de seguridad (C) del soporte (B).
21. Tire del collar (D) hacia atrás para liberar el mando (A) del
soporte. Retire el mando del soporte.
214824
ACOPLAMIENTO DEL CABEZAL A LA COSECHADORA
190

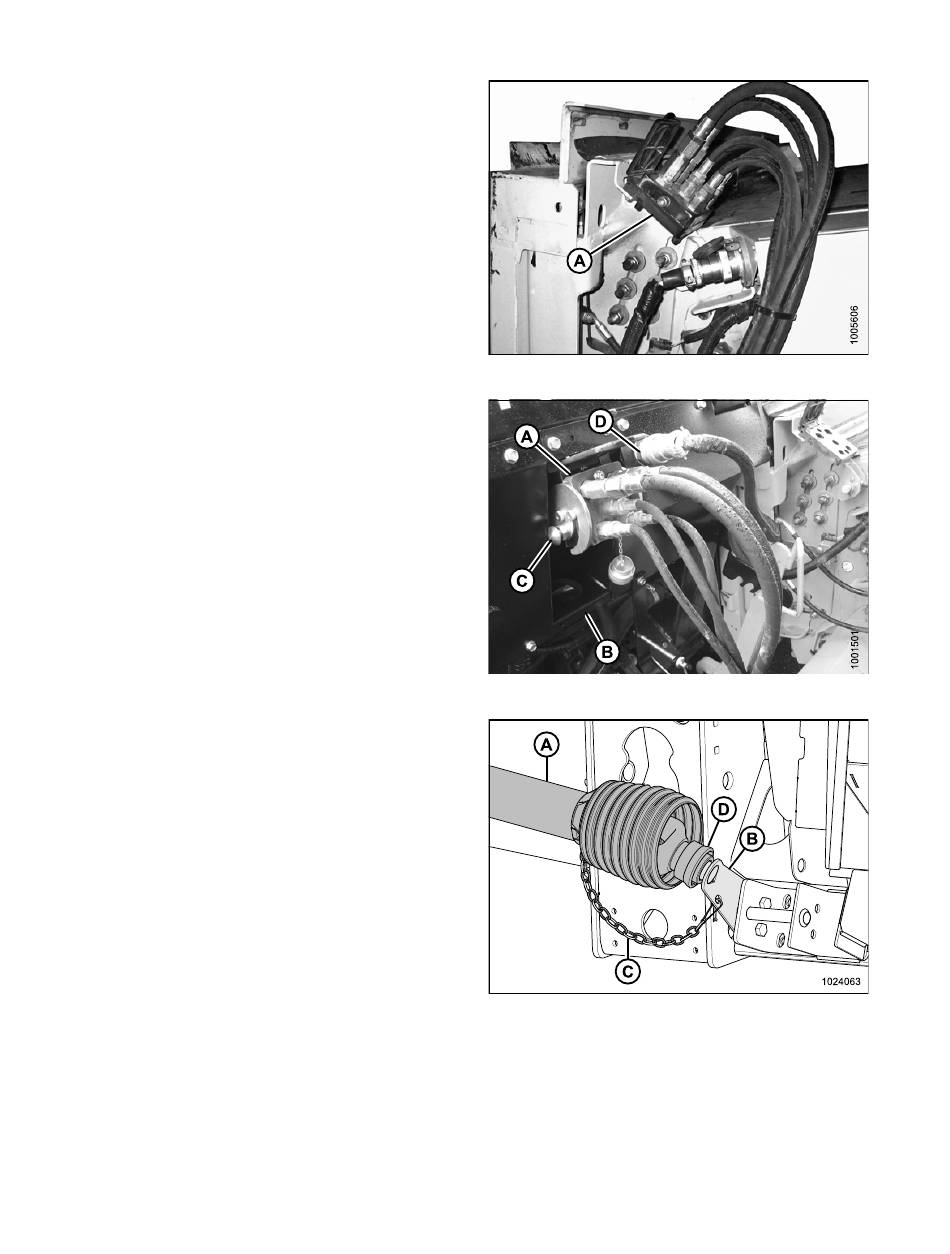

Figura 7.78: Acoplador de la cosechadora
Figura 7.79: Conexiones
Figura 7.80: Mando en posición de almacenamiento
