9. Presione y mantenga presionado el botón (A) o el botón (B)
durante 3 segundos, para guardar la configuración en el
CEBIS (sonará una alarma cuando se haya guardado la
nueva configuración).
NOTA:
Siempre que se presione el botón (A) o el botón (B) durante
3 segundos, se almacenarán las posiciones actuales para la
velocidad del molinete y la altura de corte.

9.1.8 Cosechadoras CLAAS series 600 y 700

Calibración del control de altura de la plataforma automática (CLAAS serie 600 y 700)
Para un mejor rendimiento del control automático de altura del cabezal (AHHC), realice estos procedimientos con el enlace
central configurado en D. Una vez terminadas la instalación y la calibración, ajuste nuevamente la conexión central al
ángulo deseado de la plataforma. Consulte Ángulo de la plataforma en el Manual del operador de la plataforma para
obtener instrucciones.
NOTA:
Es posible que se hayan producido cambios en los controles o pantallas de la cosechadora desde que se publicó este
documento. Consulte el Manual del operador de la cosechadora para obtener las actualizaciones.
NOTA:
Si la flotación del cabezal está establecida como demasiado liviana, se puede prevenir la calibración de AHHC. Es posible
que tenga que configurar la flotación más pesada para el procedimiento de calibración a fin de que el cabezal no se separe
del módulo de flotación.
1. Asegúrese de que la unión central esté establecida en D.
2. Asegúrese de que la flotación del cabezal esté desbloqueada.
3. Coloque las alas en la posición de bloqueo.
4. Utilice la perilla de control (A) para resaltar el ícono
CONTORNO AUTOMÁTICO (B), y presione la perilla de
control (A) para seleccionarlo.
214824
CONFIGURACIÓN DEL CONTROL AUTOMÁTICO DE ALTURA

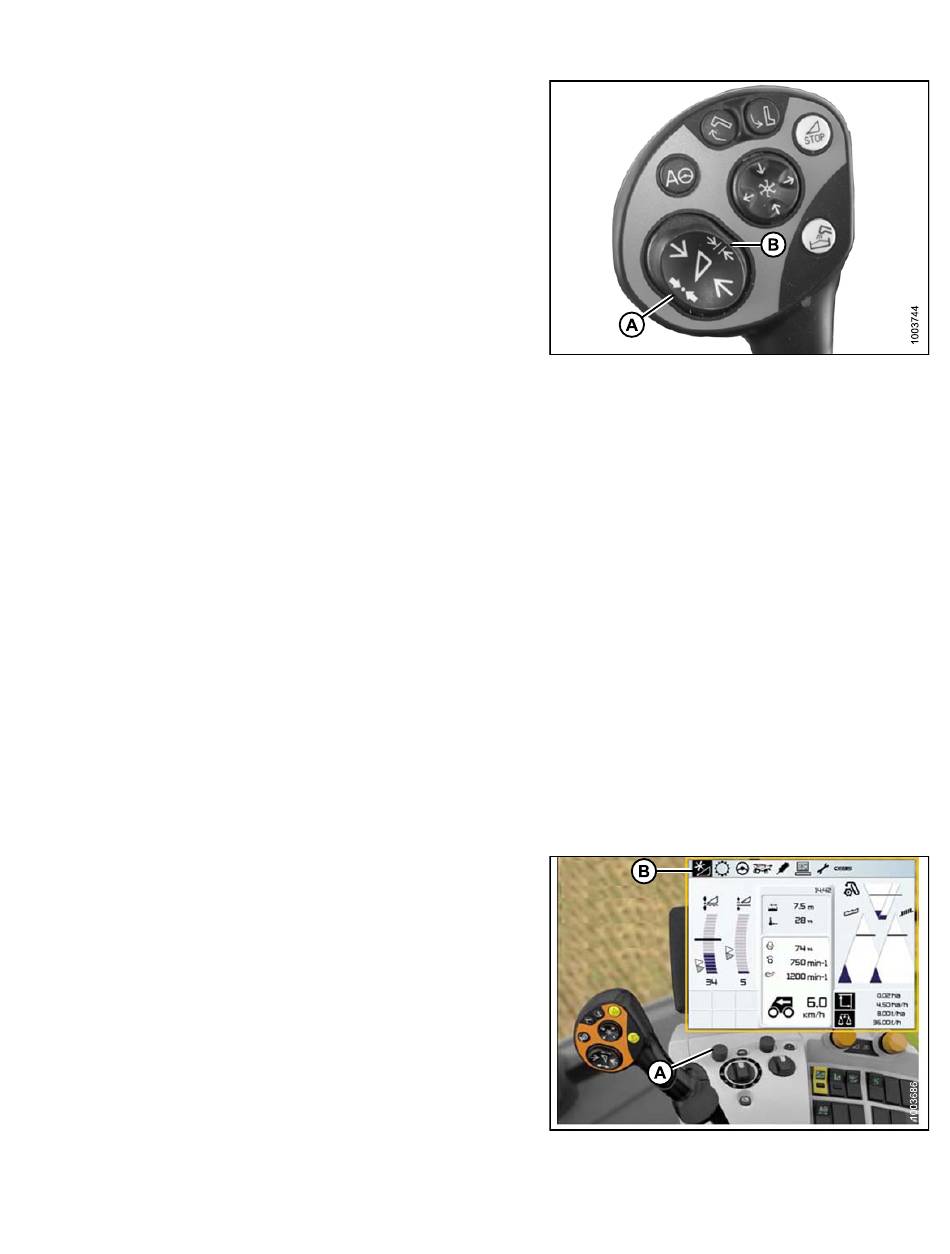

Figura 9.133: Botones del joystick CLAAS
Figura 9.134: Pantalla, consola y joystick de la
cosechadora CLAAS
315
Revisión A
