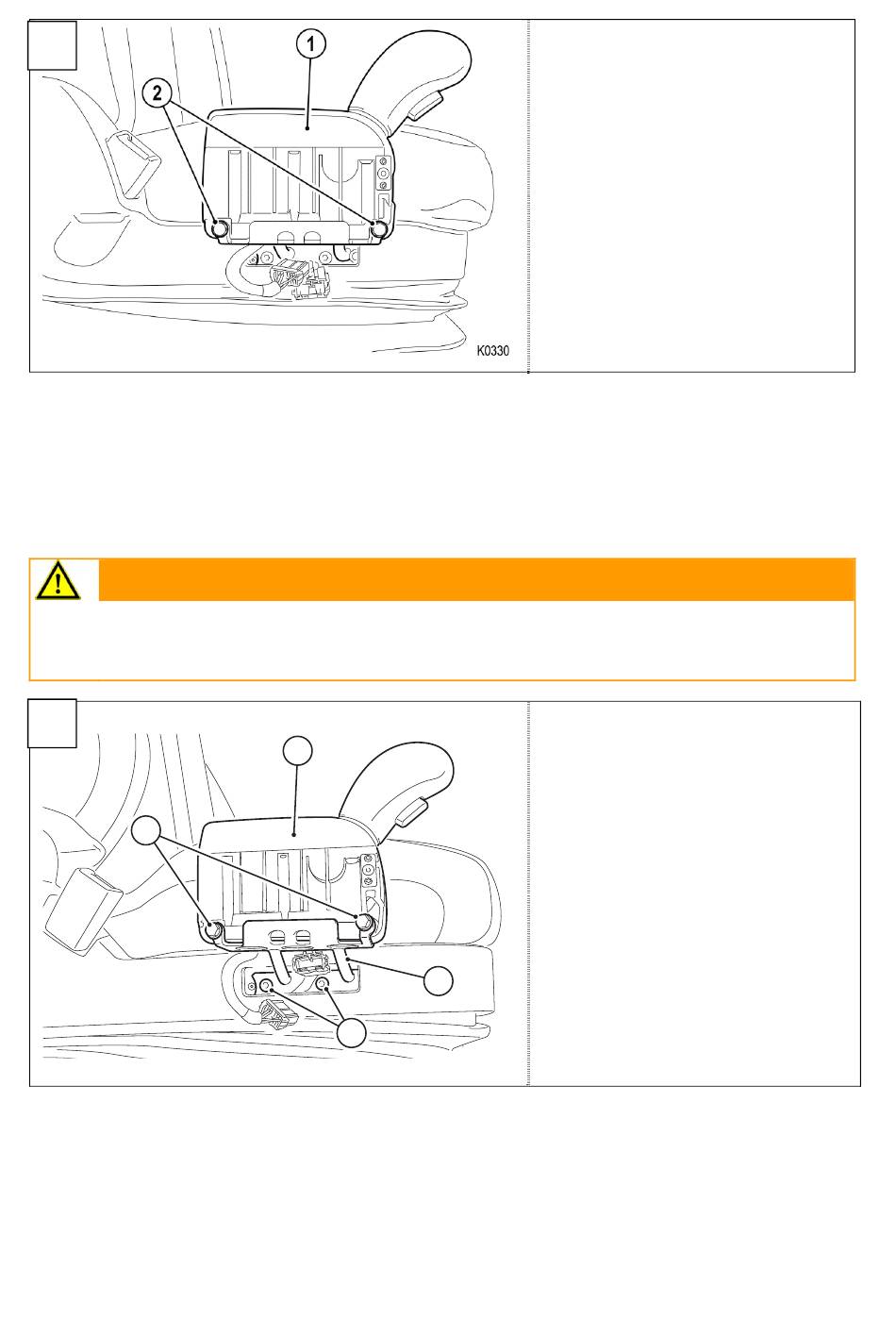

3. Allentare le due viti (2) e toglierle (adattatore apertura 10).
4. Togliere il modulo EPS (1) dal supporto.

3.9 Montaggio del modulo EPS sul sedile RECARO

Avvertenza:
È necessario assicurarsi che, durante il montaggio, siano esclusi imbrattamenti e danneggiamenti
ai collegamenti elettrici e pneumatici in modo da garantire un collegamento sicuro.
R
4
1. Avvitare il supporto EPS (2) al sedile RECARO con due viti (3), entrambe comprese nel kit di
montaggio (adattatore Torx T 30).
Coppia di serraggio:
2. Serrare il modulo EPS (1) al supporto EPS con entrambe le viti originali (3) con il relativo fermo per
vite (adattatore apertura 10).
RECARO Automotive Seating
1
2
3
viti M8: 25 Nm +/-2 Nm
1 Modulo EPS
2 Viti modulo EPS
1 Modulo EPS
2 Supporto EPS – Kit di montaggio
3 Viti – Kit di montaggio
4 Viti – Sedile originale
K0322
18
