PS2 1503, PS3 1503, PS2 2203, PS3 2203
Ver gráfico wc_gr000635.
al
Ver gráfico wc_gr000637.
Ver gráfico wc_gr000638.
wc_tx5300000503es.fm

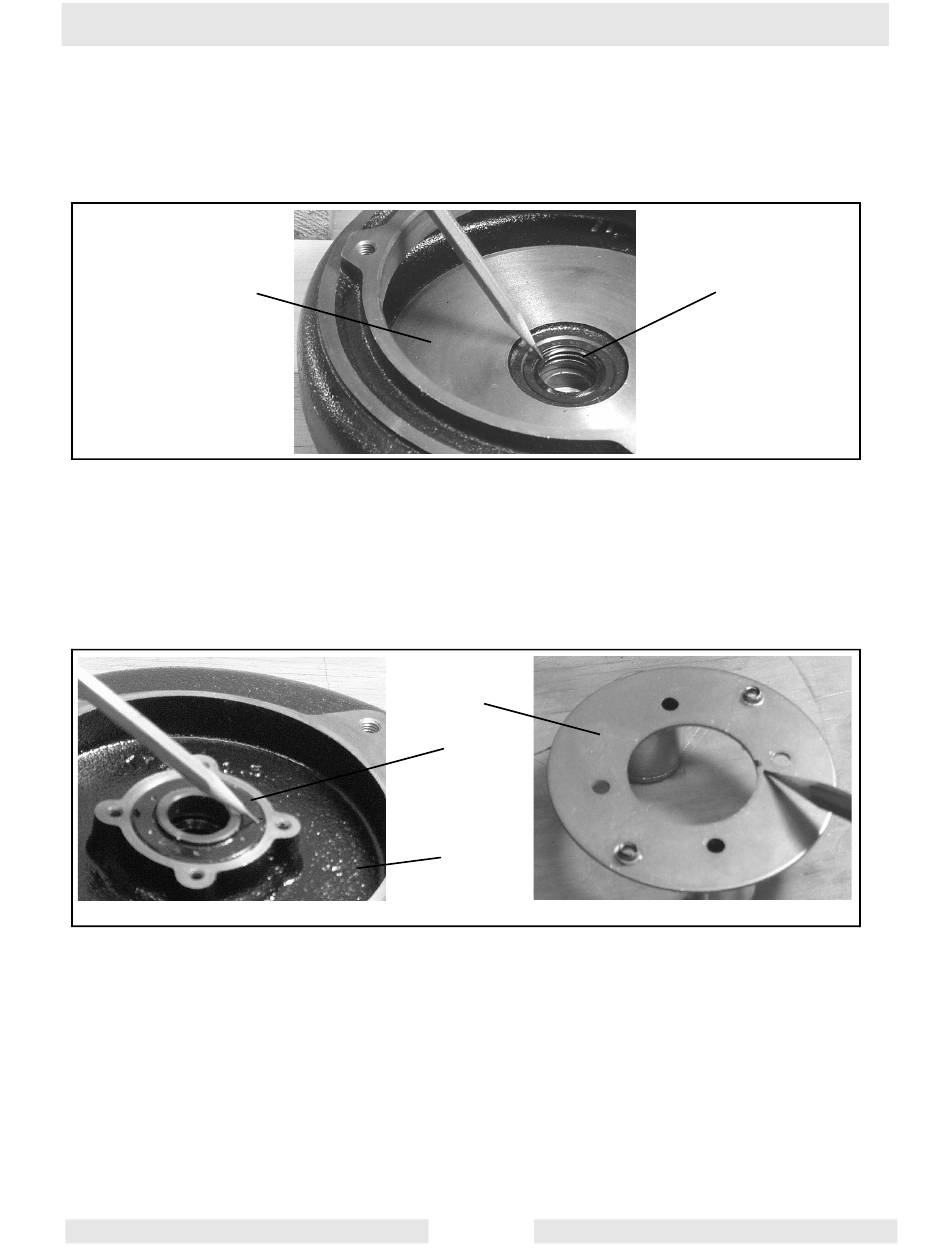

21. Posicionar la junta (ah) en la parte de abajo del chasis del motor
(aa).
22. Girar la voluta (al) de arriba hacia abajo y presionar el empaque
(ag) en la cavidad.
23. Girar la voluta (al) para que quede derecha sobre una superficie
limpia y plana.
24. Montar el anillo-o (ak) al diámetro externo de la voluta (al).
25. Si es necesario, reemplazar el empaque (ag) del diámetro interno
de la voluta (al).
wc_gr000637
26. Alinear la placa de retención (af) y asegurarla con cuatro tornillos
(ae).
—Alinear la muesca en el empaque (ag) con la pequeña lengüeta
de la placa de retención (af).
27. Asegurar el elevador de aceite (ad) al retenedor (af) con dos
tornillos (ae).
28. Aplicar aceite, y luego deslizar las cuatro piezas del sello mecánico
(ms) sobre el eje del rotor (ap).
af
ag
al
149
Reparación
bc
wc_gr000635
wc_gr000636
