PS2 3703, PS3 3703, PS4 3703, PS3 5503, PS4 5503
13. Asegurar la placa de retención (be) a la voluta utilizando cuatro
tornillos (bi).
14. Asegurar el elevador de aceite (bd) a la placa de retención (be)
utilizando dos tornillos (bh).
15. Instalar la voluta montada sobre el eje del rotor y el sello mecánico.
Asegurar con cuatro pernos (bl) y cuatro arandelas elásticas (bm).
—Aplicar consecutivamente a cada perno (bl) un cuarto de giro
hasta que los cuatro pernos estén firmes y la torsión esté
distribuida en forma pareja.
16. Con la bomba de lado, instalar el empaque de aceite (ax) y la
laminilla (ay) al eje del rotor.
17. Posicionar la llave (bb) correctamente en la ranura de chaveta del
eje del rotor.

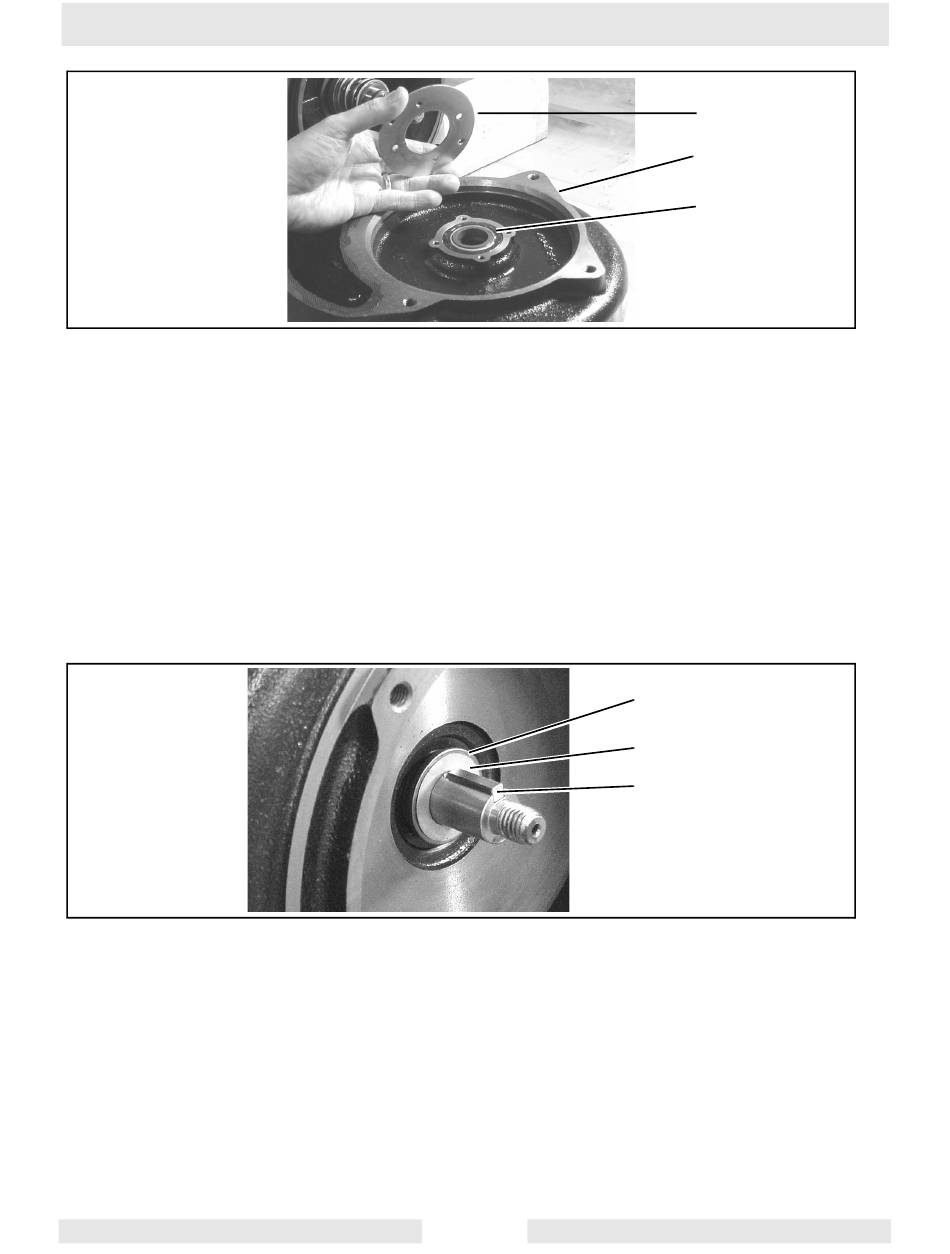

wc_gr000639
176
be
av
bj
wc_gr000648
ax
ay
bb
