PS2 3703, PS3 3703, PS4 3703, PS3 5503, PS4 5503
Ver gráfico wc_gr000648.
wc_tx5300000503es.fm

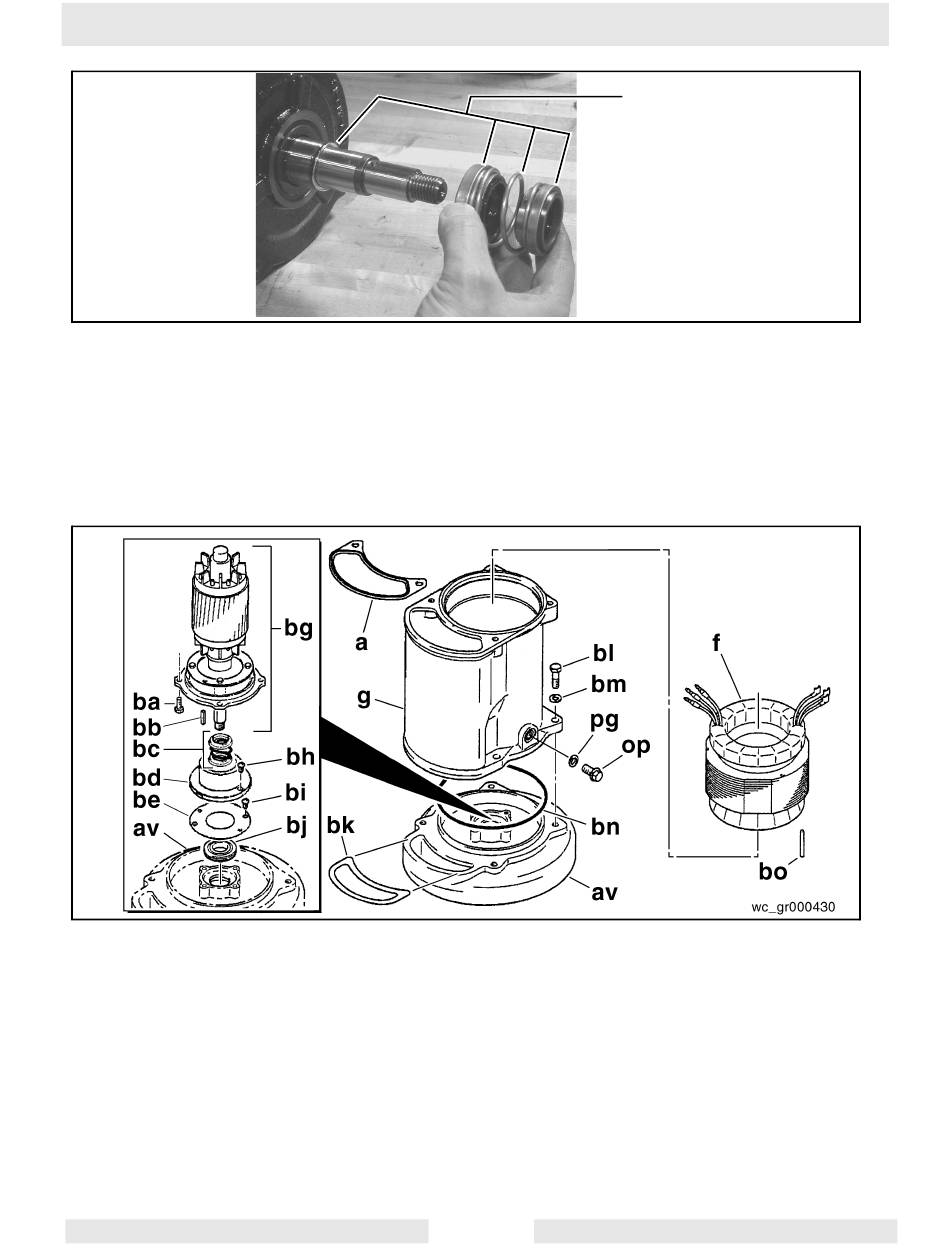

8. Con el estator dentro del chasis del motor, tomar el rotor montado
(bg) y con cuidado deslizarlo dentro del estator (f).
9. Asegurar el rotor montado (bg) al chasis del motor (ab) utilizando
cuatro pernos (ba).
—Aplicar consecutivamente a cada perno (ba) un cuarto de giro
hasta que los cuatro pernos estén firmes y la torsión esté
distribuida en forma pareja.
10. Ubicar la voluta (av) sobre el lateral derecho en una superficie
limpia y plana.
11. Instalar el anillo-o (bn) y la junta (bk) a la voluta (av).
12. Instalar el empaque (bj) a la voluta (av).
