SISTEMAS DE ALIMENTACIÓN DE
ALAMBRE
Los kits de rodillos impulsores están diseñados para
alimentar tipos y tamaños específicos de alambre. La
alimentadora de un solo alambre Power Feed
no incluye estos kits de rodillos impulsores con este
dispositivo de alimentación, pero están disponibles
bajo pedido según las siguientes tablas:
Kits de Rodillos Impulsores, Alambres de Acero
Incluye: 4 rodillos impulsores de ranura en V flexible
y una guía interior de alambre.
KP1505-030S
KP1505-035S
KP1505-045S
KP1505-052S
KP1505-1/16S
Kits de Rodillos Impulsores, Alambres Tubulares
Incluye: 4 rodillos impulsores de ranura estriada y una
guía interior de alambre.
KP1505-035C
KP1505-045C
KP1505-052C
KP1505-1/16C
Kits de Rodillos Impulsores, Alambres de Acero o
Tubulares
Incluye: 4 rodillos impulsores de ranura estriada y una
guía interior de alambre.
KP1505-068
KP1505-5/64
KP1505-3/32
KP1505-7/64
KP1505-.120
Kits de Rodillos Impulsores, Alambres de Recubrimiento
Duro
Incluye: 2 rodillos impulsores de ranura estriada, 2
rodillos impulsores de ranura en V flexible y una guía
interior de alambre.
KP1505-7/64C
Kits de Rodillos Impulsores, Alambre de Aluminio
Incluye: 4 rodillos impulsores de ranura en U pulida,
guía exterior de alambre y guía interior de alambre.
KP1507-035A
KP1507-040A
KP1507-3/64A
KP1507-1/16A
KP1507-3/32A
INSTALACIÓN
10M
®
0.023-0.030 (0.6-0.8mm)
0.035 (0.9mm)
0.045 (1.2mm)
0.052 (1.4mm)
1/16 (1.6mm)
0.030-0.035" (0.8-0.9mm)
0.040-0.045" (1.0-1.2mm)
0.052" (1.4mm)
1/16" (1.6mm)
0.068-0.072" (1.8mm)
5/64" (2.0mm)
3/32" (2.4mm)
7/64" (2.8mm)
0.120" (3.2mm)
7/64" (2.8mm)
0.035" (0.9 mm)
0.040" (1.0mm)
3/64" (1.2mm)
1/16" (1.6mm)
3/32" (2.4mm)
POWER FEED 10M SINGLE WIRE FEEDER
®

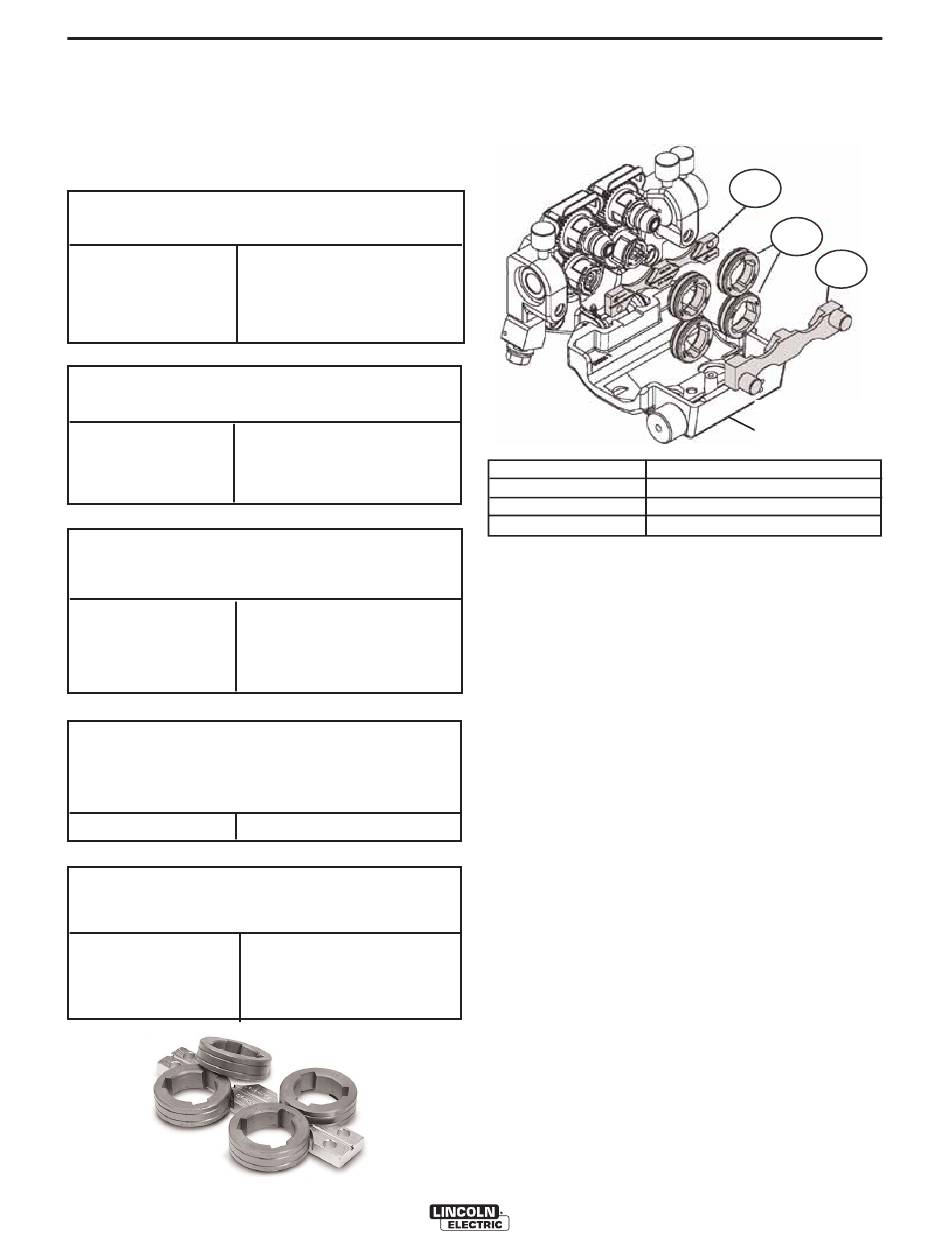

CAMBIO DE RODILLOS IMPULSORES Y
GUÍAS DE ALAMBRE
FIGURA A.4
ELEMENTO
1 Guía interior de alambre
2 Rodillos impulsores
3 Guía exterior de alambre
Para cambiar los rodillos impulsores y las guías
de alambre:
1. Apague la corriente en la fuente de poder de la
soldadora.
2. Abra la puerta de alimentación de alambre.
3. Retire la guía de alambre externa (elemento #3)
4. Retire los cuatro rodillos impulsores (elemento #2)
jalándolos verticalmente directo desde la maza
impulsora. Mueva hacia atrás los rodillos impul-
sores superiores para facilitar la remoción.
5. Retire la guía de alambre interna (elemento #1).
6. Inserte la nueva guía de alambre interna (elemento
#1) sobre los pasadores de colocación de la placa
de alimentación.
7. Instale cada rodillo impulsor presionándolo contra
la unidad de maza hasta que asiente por completo.
8. Instale la guía exterior de alambre.
9. Mueva los rodillos impulsores superiores hacia
abajo y cierre la puerta de alimentación de alambre.
A-6
1
2
3
PUERTA DE
ALIMENTACiÓN DE
ALAMBRE (ABIERTA)
DESCRIPCIÓN
