A-8
PISTOLAS DE SOLDADURA, ANTORCHAS
Y ACCESORIOS

BUJE RECEPTOR DE PISTOLA

El POWER FEED 10M Single Wire Feeder viene con
®
un buje receptor K1500-2 para su uso con la pistola
Magnum con un kit conector K466-10.

MONTAJES DE PISTOLA MAGNUM Y CABLE

El alimentador de un solo alambre modelo Power
Feed 10M aceptará varios montajes opcionales de
®
pistola y cable. Se muestra un ejemplo de instalación
de pistola y cable en la Figura A.5a con una pistola
Magnum y cable de 15 pies (4.6 m).
1. Apague la fuente de poder de soldadura.
2. Desatornille el tornillo mariposa en la unidad ali-
mentadora de alambre, hasta que el tornillo ya no
sobresalga del orificio del buje de la pistola visto
desde el frente de la máquina.
PISTOLA Y CABLE
INSTALACIÓN

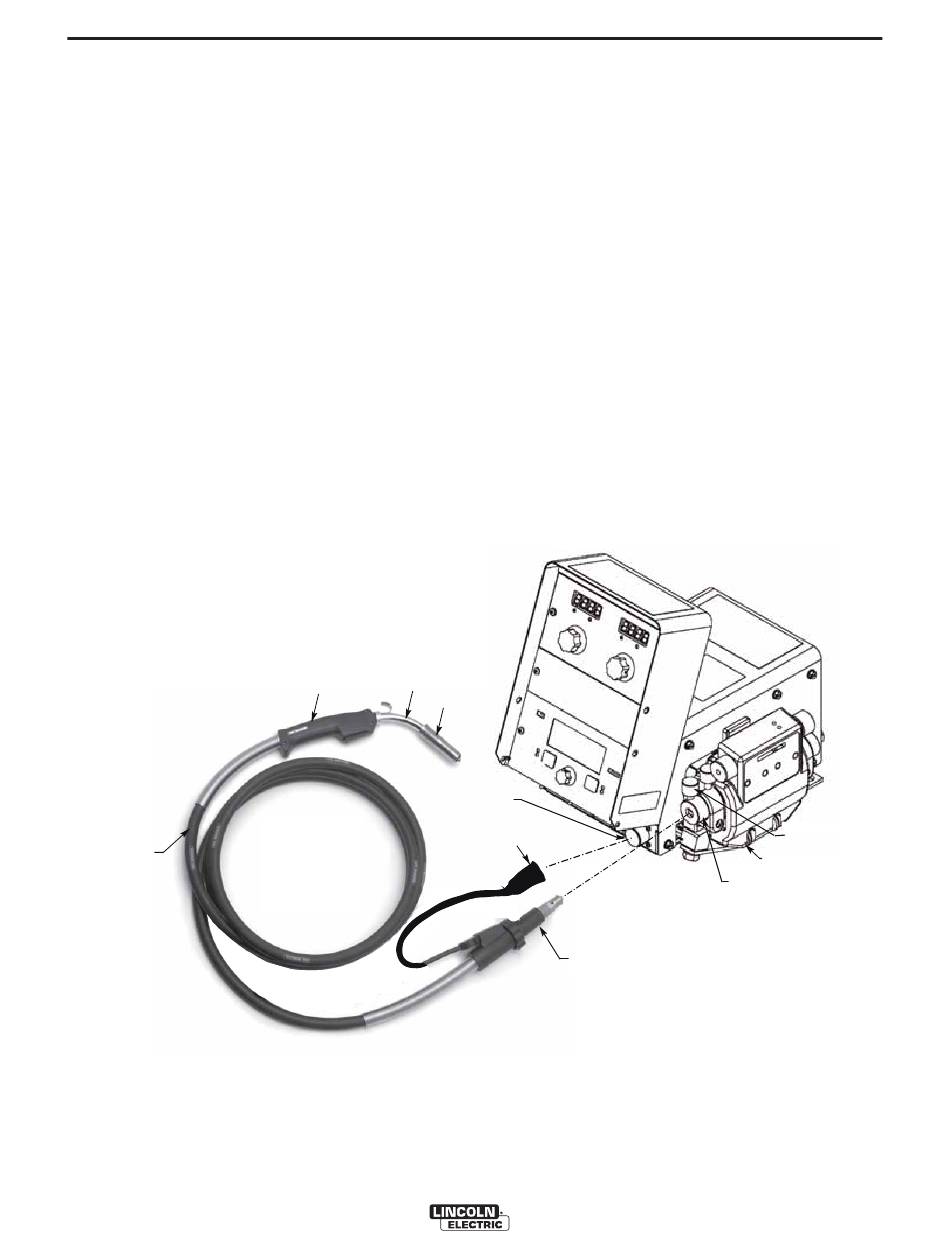

FIGURA A.5a
TUBO DEL PISTOLA
MANIJA DEL PISTOLA
BOQULLA DE
LA PISTOLA
RECEPTACULO DEL
GAILLO
CONECTOR
DEL GAILLO
DE LA
POWER FEED 10M SINGLE WIRE FEEDER
®
3. Inserte completamente el extremo conector del
cable de la pistola en el buje receptor de la pistola
y apriete suavemente el tornillo mariposa como se
muestra en la Figura A.5a, más abajo.
4. Conecte el conector del gatillo de la pistola al
receptáculo del gatillo. Asegúrese de que los orifi-
cios estén alineados, inserte y apriete el anillo de
retención.
PISTOLA
EXTREMO CONECTOR
DEL CABLE K466-10
A-8
TORNILLO
DE PULGAR
UNIDAD ALIMENT ADORA
DEL ALAMBRE
BUJE RECEPTOR
LA PISTOLA
