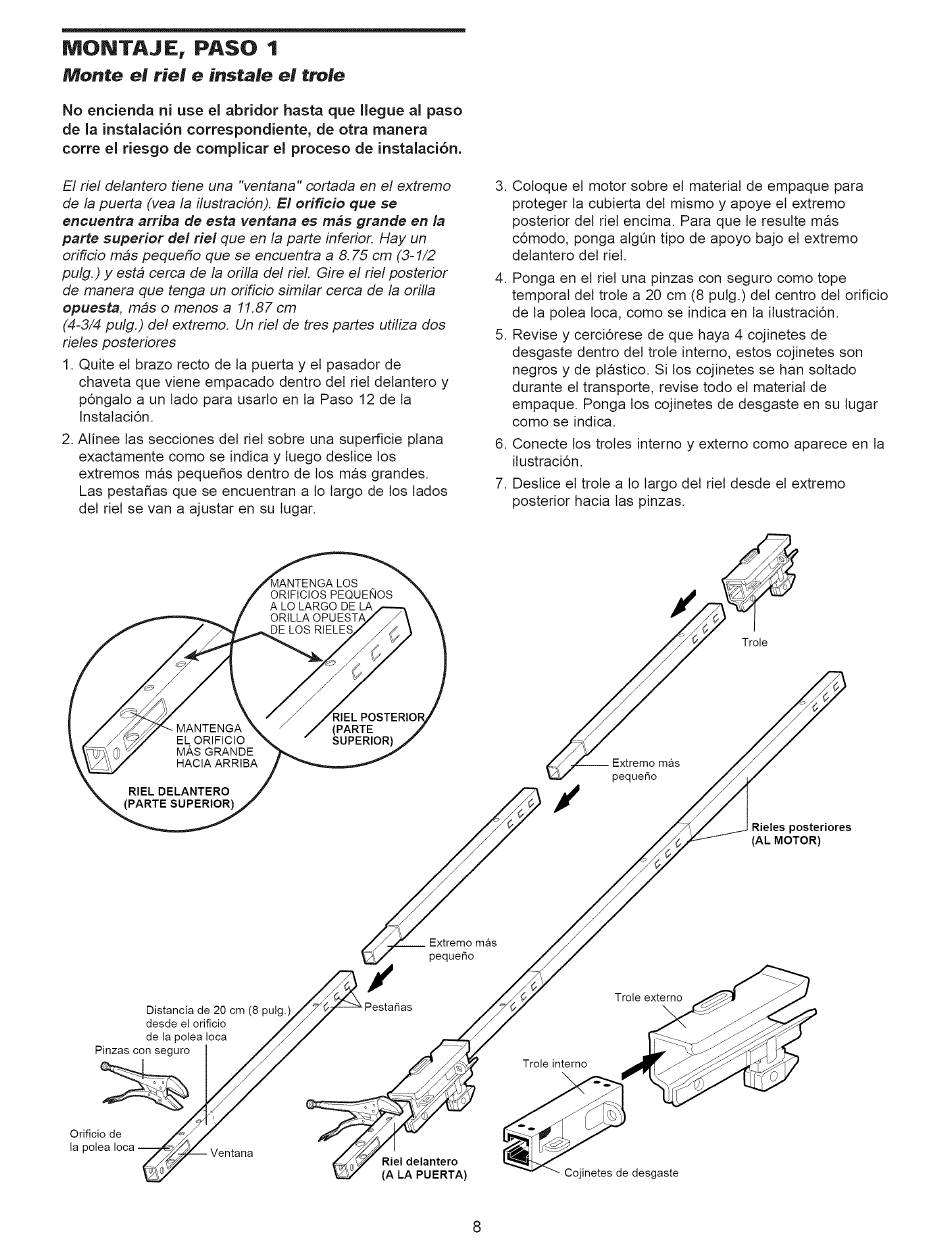

NIONTAJE, PASO 1
Monte el riel e instale el trole
No encienda ni use el abridor hasta que llegue al paso
de la instalaci6n correspondiente, de otra manera
corre el riesgo de complicar el proceso de instalaci6n.
El riel delantero tiene una "ventana" cortada en el extremo
de la puerta (yea la ilustraciOn). El orificio que se
encuentra arriba de esta ventana es m#s grande en la
parte superior del riel que en la parte inferior. Hay un
orificio mas pequedo que se encuentra a 8. 75 cm (3-1/2
pulg.) y esta cerca de la orilla del rieL Gire el riel posterior
de manera que tenga un orificio similar cerca de la orilla
opuesta, mas o menos a 11.87 cm
(4-3/4 pulg.) del extremo. Un riel de tres partes utiliza dos
deles posteriores
1. Quite et brazo recto de la puerta y et pasador de
chaveta que viene empacado dentro del riel detantero y
p6ngalo a un tado para usarto en la Paso 12 de la
Instalaci6n.
2. Alinee las secciones det riet sobre una superficie plana
exactamente como se indica y tuego destice los
extremos mas pequeSos dentro de los mas grandes.
Las pestaSas que se encuentran a to largo de los lados
det riel se van a ajustar en su lugar.
3. Coloque et motor sobre et material de empaque para
proteger la cubierta det mismo y apoye et extremo
posterior det riet encima. Para que le resulte mas
c6modo, ponga algQn tipo de apoyo bajo et extremo
detantero det riel.
4. Ponga en el riet una pinzas con seguro como tope
temporal del trote a 20 cm (8 pulg.) del centro det orificio
de la polea loca, como se indica en ta itustraci6n.
5. Revise y cerci6rese de que haya 4 cojinetes de
desgaste dentro det trole interno, estos cojinetes son
negros y de ptastico. Si los cojinetes se han soltado
durante et transporte, revise todo et material de
empaque. Ponga los cojinetes de desgaste en su lugar
como se indica.
6. Conecte los troles intemo y externo como aparece en la
itustraci6n.
7. Deslice et trole a lo largo det riel desde et extremo
posterior hacia las pinzas.
/
F_ieles posteriores
(AL MOTOR)
pequeno
Distancia de 20 cm (8 pulg.)_ PestaSas
_e_dep ;ll°d[ioCic° ///
Pinzas con seguro
_/
Ori_ _ Ven,sna [_AeLd" ' Ae;aun;Rr& )
Trole externo
Trole intemo
_ desgaste
8
