INSTALACION
DE LAS M[=NSULAS
Aseg_rese
de que el abridor
no est_ conectado
a la
corriente
el_ctrica.
Instale y alinee !as mensulas
de manera que los
sensores
esten uno frente al otro en los lados opuestos
de la puerta, a una distancia
maxima de 15 cm (6 pulg.)
del piso. Instale !as mensulas
de acuerdo con una de
!as tres maneras
siguientes:
Instalaci6n
en el carril
de la puerta
de la cochera
(recomendada):
• Deslice los brazos curvos sobre la orilla redondeada
de cada uno de los carriles de la puerta, con los
brazos curvos apuntando
hacia la puerta. Col6quelos
en su posici6n contra el costado del carril. Debe de
quedar parejo, con el reborde
pegado a la orilla
posterior
del carril, como se ilustra en la Figura 1.
Si el carril de su puerta no soporta la m6nsula
firmemente,
se recomienda
que la instale sobre la pared.
Instalacidn
en la pared:
• Coloque
la mensula
contra la pared con los brazos
curvos apuntando
hacia la puerta. Cerci6rese
de que
haya suficiente
espacio
para que el rayo del sensor
no se tope con ninguna
obstrucci6n.
• Si es necesario
tener mas profundidad,
puede usar
mensulas
de extensi6n
(vea Accesorios)
o pedazos
de madera.
• Use los orificios de montaje de la mensula
para
marcar o taladrar
(2) los dos orificios de 3/16 de
pulgada
de diametro
a cada lado de la puerta a una
distancia
maxima de 15 cm (6 pulg.) del piso.
• Sujete la mensula
a la pared con tomillos de cabeza
cuadrada
o pijas (no se incluyen).
• Siesta
usando
mensulas
de extensi6n
o pedazos
de
madera por la falta de espacio,
aseg0rese
de que las
dos unidades
queden a la misma distancia
de la
superficie
de montaje. Asimismo,
aseg0rese
de que
no haya ninguna
obstrucci6n.
Instalaci6n
en el piso:
• Use pedazos de madera o mensulas
de extensi6n
(vea Accesorios)
para elevar las m6nsulas
de los
sensores
de manera que las lentes queden a una
distancia
maxima de 15 cm (6 pulg.) del piso.
• Cuidadosamente
mida e instale las unidades
derecha
e izquierda
a la misma distancia
con respecto a la
pared. Aseg0rese
de que no haya ninguna
obstrucci6n.
• Sujete al piso las mensulas
para los sensores
con los
sujetadores
para el piso, como se muestra en
la ilustraci6n.
ESTAS
PIEZAS
SE MUESTRAN
EN SU TAMANO
NORMAL
Perno de coche
de 1/4-20xl/2
pulg.
Tuerca de mariposa
1/4-20
Grapas

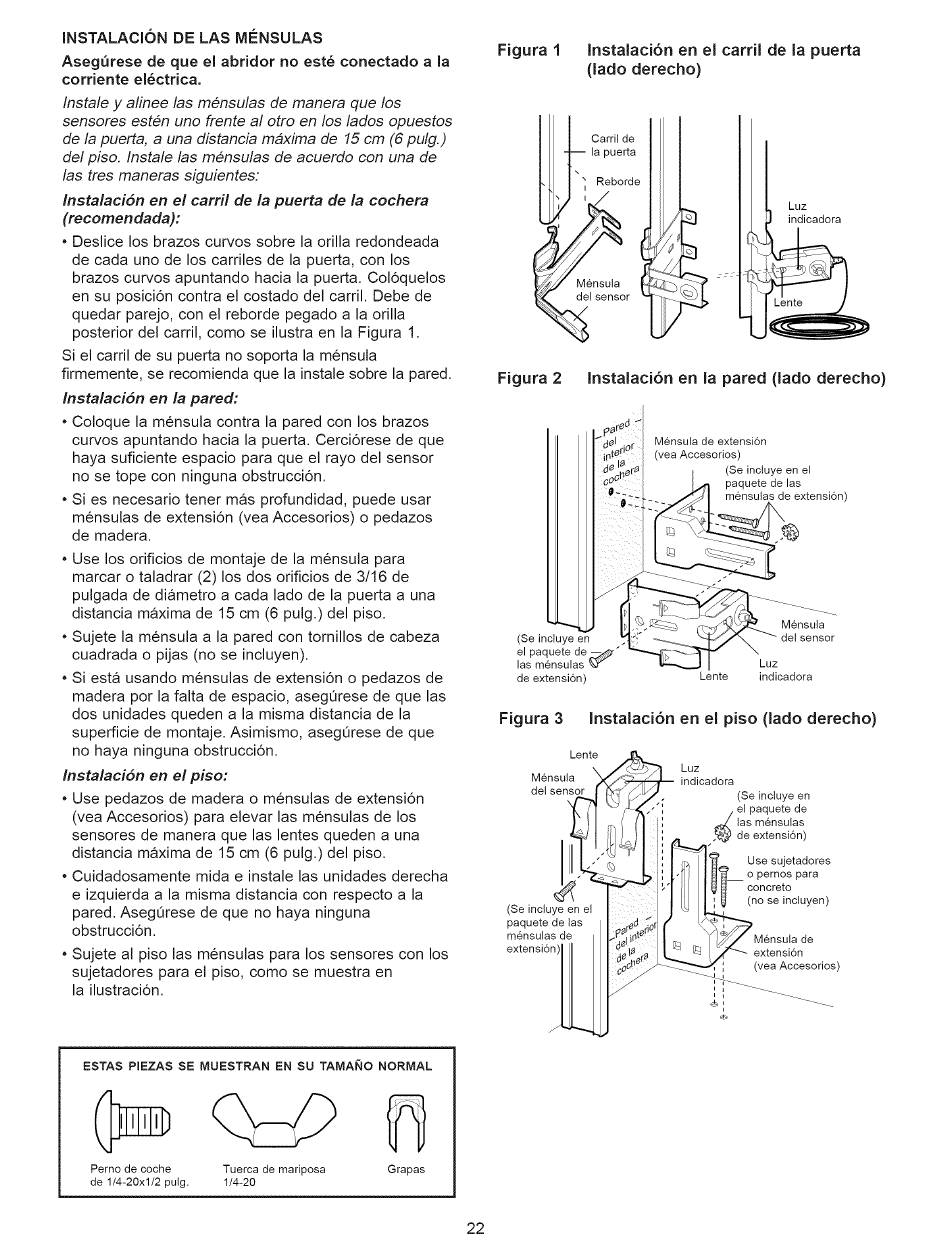

Figura 1
Instalaci6n
en el carril de la puerta
(lado derecho)
_
Carril de
I
I
la puerta
bo'de I I I
1sensor _
Luz
indicadora
Figura 2
Instalaci6n
en la pared (lado derecho)
Mensula
de extensi6n
(vea Accesorios)
(Se inctuye en el
paquete de las
mensulas
de extensi6n)
Mensula
(Se incluye en
el paquete de _._"
las mensulas
LXY
Luz
de extensi6n)
Lente
indicadora
Figura 3
Instalaci6n
en el piso (lado derecho)
Lente
Mensula
del sensor
(Se incluye en el
paquete
de tas
