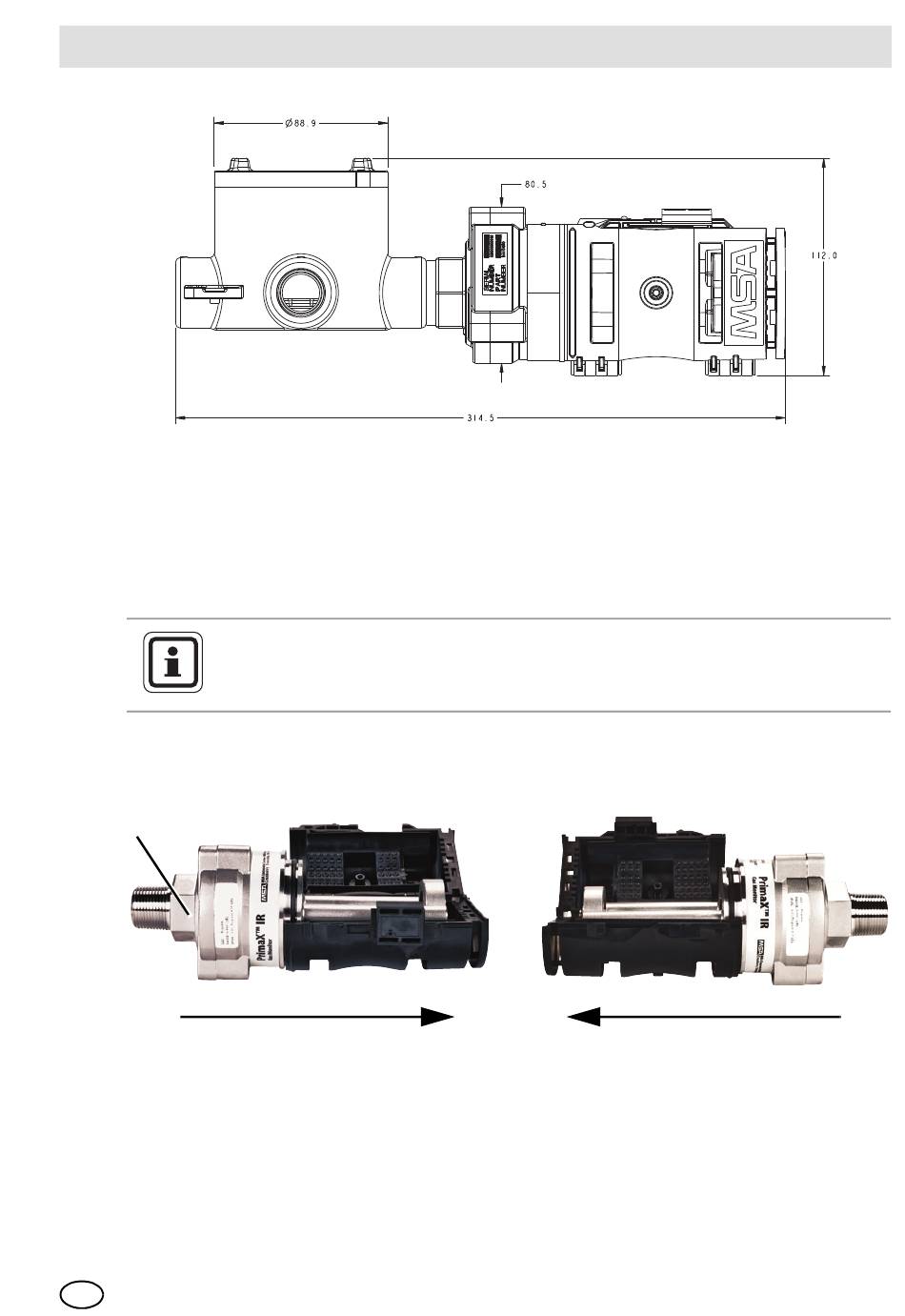

Fig. 3 Sensor con caja de conexiones de acero inoxidable
El sensor está disponible bien con roscas métricas M25 o bien con roscas
3/4" NPT.
Si no se utiliza una caja de conexiones, monte el dispositivo sobre un soporte em-
pleando un hardware adecuado [no suministrado] y según los requisitos regulado-
res locales.
MSA recomienda montar el sensor en posición horizontal. El montaje
horizontal ayudará a evitar la acumulación de partículas o de líquidos
en las superficies ópticas del monitor.
Para garantizar el tiempo de respuesta especificado, monte el sensor con las patas
dispuestas en posición horizontal, como se muestra en la fig. 4.
1
Montaje horizontal
Fig. 4 Orientación de montaje recomendada
1 Tamaño de tuerca hexagonal:
36 mm, métrica, 1-7/16, estándar
ES
o
PrimaX IR
Instalación
Montaje horizontal
