El dispositivo se suministra con 4 cables para su uso. La siguiente tabla muestra la
identificación de los colores de los cables:
Definición de los colores de
los cables
Color del cable
Rojo
Amarillo
Blanco
Verde/amarillo
Utilice una resistencia máxima [línea + carga] de 500 ohmios entre los cables de
CC [blanco] y de la fuente de 4-20 mA [amarillo].
Se requiere una fuente de alimentación externa. Utilice una alimentación de CC de
alta calidad con características acústicas bajas. Consulte en el siguiente esquema
los detalles de la alimentación eléctrica y del cableado:

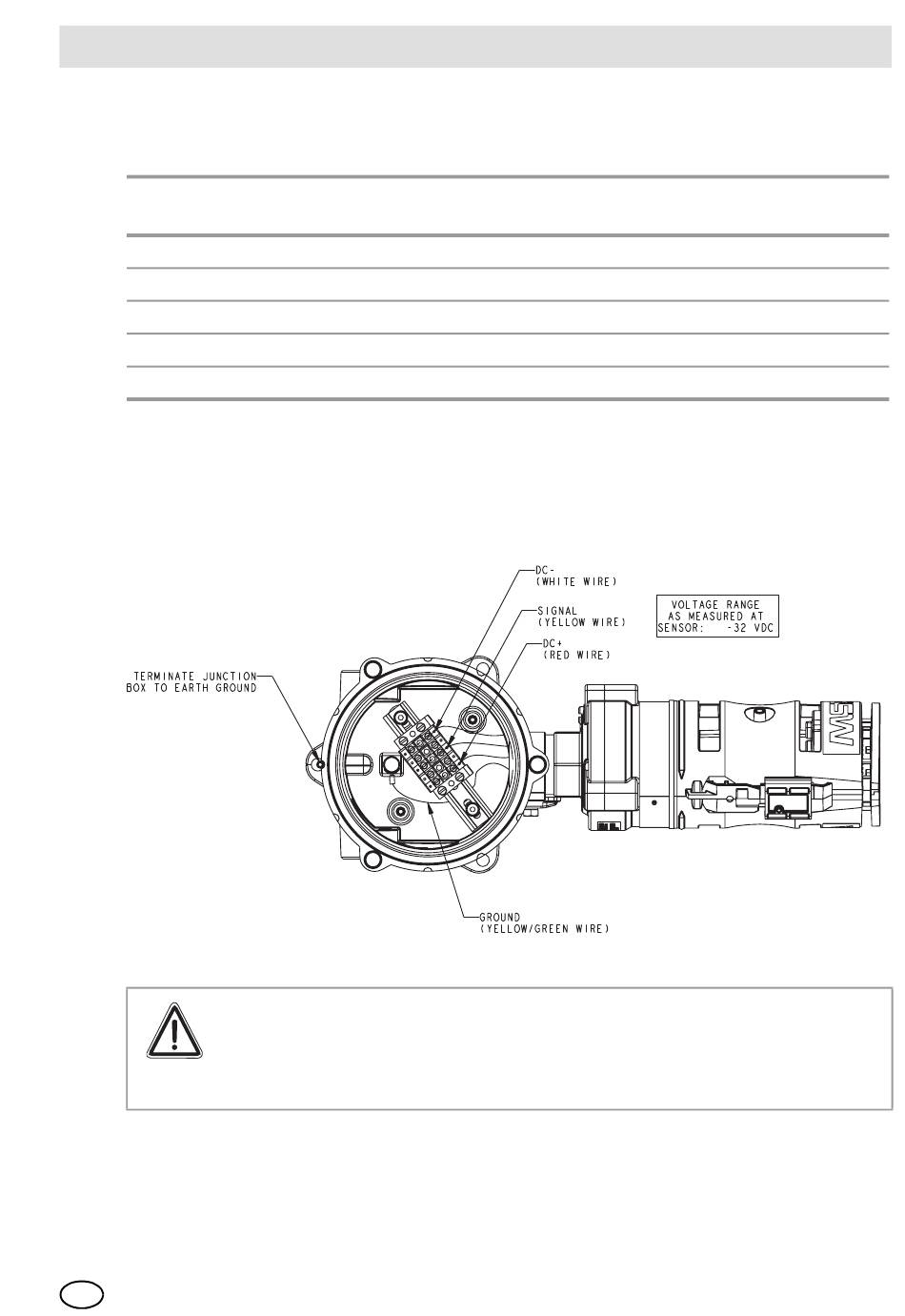

Fig. 7 Esquema de cableado del sensor
¡Atención!
Antes de cablear el dispositivo, desconecte o aísle toda la corriente co-
nectada al dispositivo ya que, en caso contrario, podría producirse una
descarga eléctrica.
ES
Definición
24 VCC [DC +]
Fuente de 4-20 mA [SIG]
0 VCC [DC -]
Tierra
