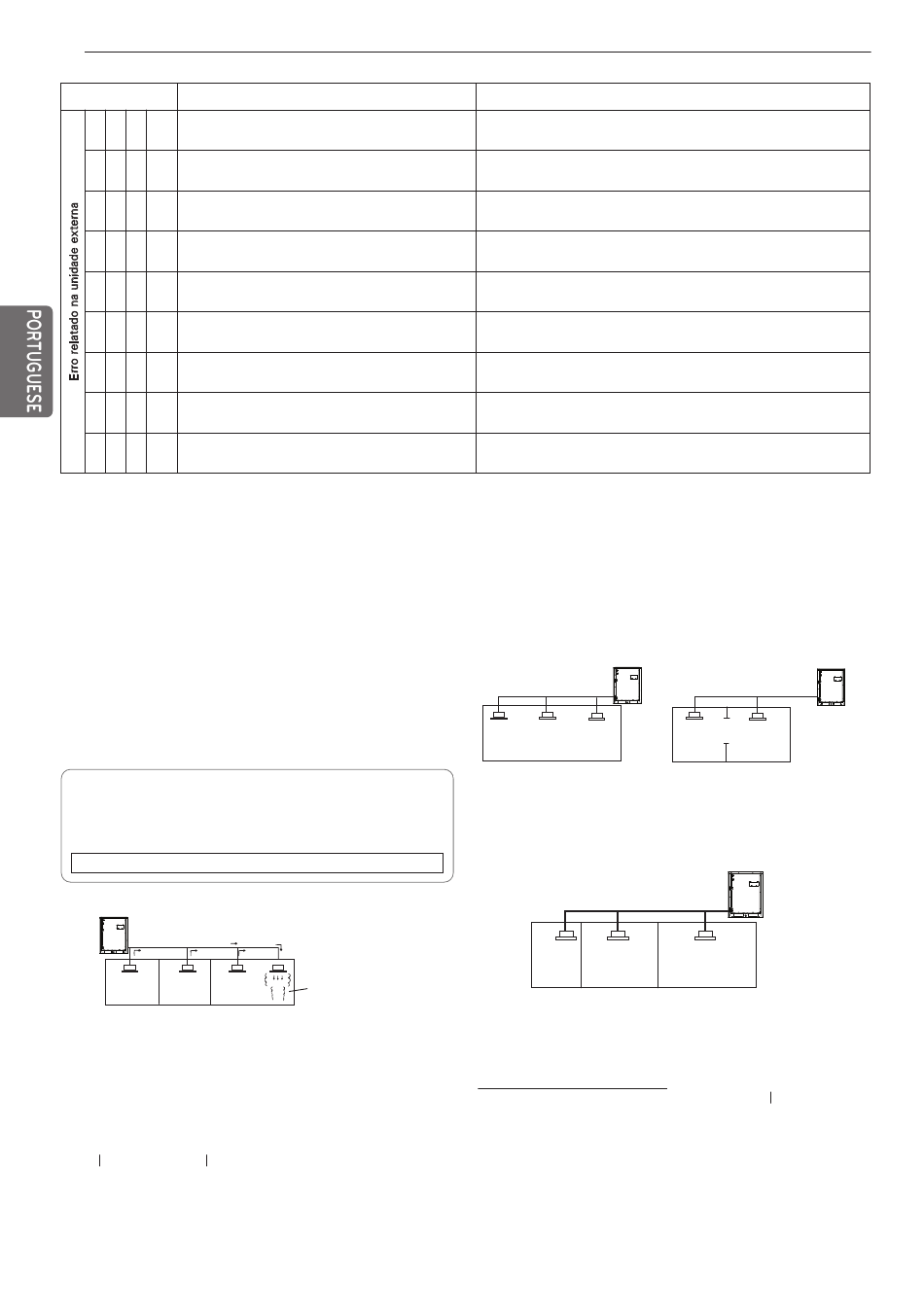

34
Mostrador
Erro de comunicacao entre unidade externa mes-
1
0
4
*
tre e outra unidade externa
Erro no sensor de temperatura da tubulacao de li-
1
1
3
*
quidos da unidade externa mestre
Erro no sensor de temperatura da saida do sub-
1
1
5
*
resfriamento da unidade externa mestre
Erro no sensor do nivel de oleo da unidade externa
1
1
6
*
mestre
Quadro principal da unidade mestre externa - Erro
1
4
5
*
de comunicação da Placa Externa
Falha de conversão no modo de operação principal
1
5
1
*
da Unidade Mestre Externa
Prevenção de congelamento da placa de troca de
1
8
0
*
calor
1
8
1
*
Erro do sensor de temperatura da água
Erro de comunicação entre MICOMs do pcb ex-
1
8
2
*
terno
AVISO PARA VAZAMENTO DE LÍ-
QUIDO REFRIGERANTE
O instalador e o técnico especialista do sistema devem garantir a segurança
em termos de fugas, de acordo com os regulamentos e normas locais.
Na ausência de regulamentos locais, devem ser aplicadas as seguintes nor-
mas.
Introdução
Embora o refrigerante R410A seja inofensivo e não combustível, o ambiente
onde o aparelho de ar condicionado vai ser instalado deve ter dimensões sufi-
cientes para que o gás refrigerante, mesmo em caso de fuga, nunca exceda a
concentração limite.
Concentração limite
A concentração limite é a concentração máxima de gás Freon com a qual
é possível tomar medidas sem prejuízo para a saúde humana quando há
uma fuga do refrigerante. Para facilidade de cálculo, a concentração limite
3
deve expressar-se em kg/m
(peso de gás Freon por unidade de volume
de ar).
Concentração limite 0.44kg/m
Unidade externa
Fluxo do refrigerante
(Sistema N.º1)
Unidade interna
Processo de verificação da concentração limite
Verifique a concentração limite seguindo os passos a seguir e tome as medi-
das adequadas em função da situação.
Calcule a quantidade total de refrigerante (kg) fornecido por cada sistema refri-
gerante.
Quantidade de refrigerante
Quantidade de
+
fornecido por um sistema de
refrigerante adicional
unidade externa
fornecido
Quantidade de refrigerante
Quantidade de refrigerante
fornecido de fábrica
adicional fornecido nas
instalações do cliente de
acordo com o comprimento
ou diâmetro do tubo
Título
3
3
(0,0028lbs/ft
)(R410A)
Ambiente onde houve
vazamentos de refrigerante
(refrigerante de todo o
sistema No.1 flui para fora.)
Quantidade total (kg) de
=
refrigerante fornecido na
instalação de arrefecimento
Nota :
No caso da instalação de
arrefecimento estar dividida em 2 ou
mais sistemas refrigerantes e cada
um dos sistemas ser independente,
deve ser adotada a quantidade de
refrigerante fornecido para cada um
dos sistemas.
Causa do erro
Falha ao receber o sinal da unidade escrava para a unidade externa
mestre do PCB principal
O sensor de temperatura da tubulacao de liquidos da unidade ex-
terna mestre esta aberta ou curta
O sensor de temperatura da saida de sub-refrigerante da unidade
externa mestre esta aberto ou curto
O sensor do nivel de oleo da unidade externa mestre esta aberto ou
curto
Quadro principal da unidade mestre externa - Erro de comunicação
da Placa Externa
Falha de conversão no modo de operação principal da Unidade
Mestre Externa
Erro de prevenção de congelamento da placa de troca de calor
Sensor de temperatura de água aberto/curto
Erro de comunicação entre os principais MICOM e sub MICOM do
pcb externo
Calcule a capacidade mínima do ambiente
Calcule a capacidade do ambiente considerando cada uma das partes
como uma sala ou uma sala menor.
- Sem separação
Unidade externa
Unidade interna
- Com separação e sem abertura que serve de passagem do ar para a
sala adjacente.
Sala menor
Calcule a concentração do refrigerante
Quantidade total [kg(libras)] de refrigerante
fornecido na instalação de arrefecimento
3
3
Capacidade [m
(pés
)] da sala mais pequena
em que a unidade de interior está instalada
- No caso do resultado do cálculo exceder a concentração limite, efetue os
mesmos cálculos considerando sucessivamente a segunda e a terceira sala
menor, até o resultado ficar abaixo da concentração limite.
- Com separação e uma abertura
que serve de passagem do ar para
a sala adjacente
Unidade externa
No caso de uma
Unidade interna
abertura sem porta,
ou 0,15% ou mais
Abertura
aberturas (área da
sala, acima e em
Separação
baixo da porta)
Unidade externa
Unidade interna
= Concentração de refrigerante
3
3
[Kg/m
(libras/pés
)] (R410A)
(R410A)
