22

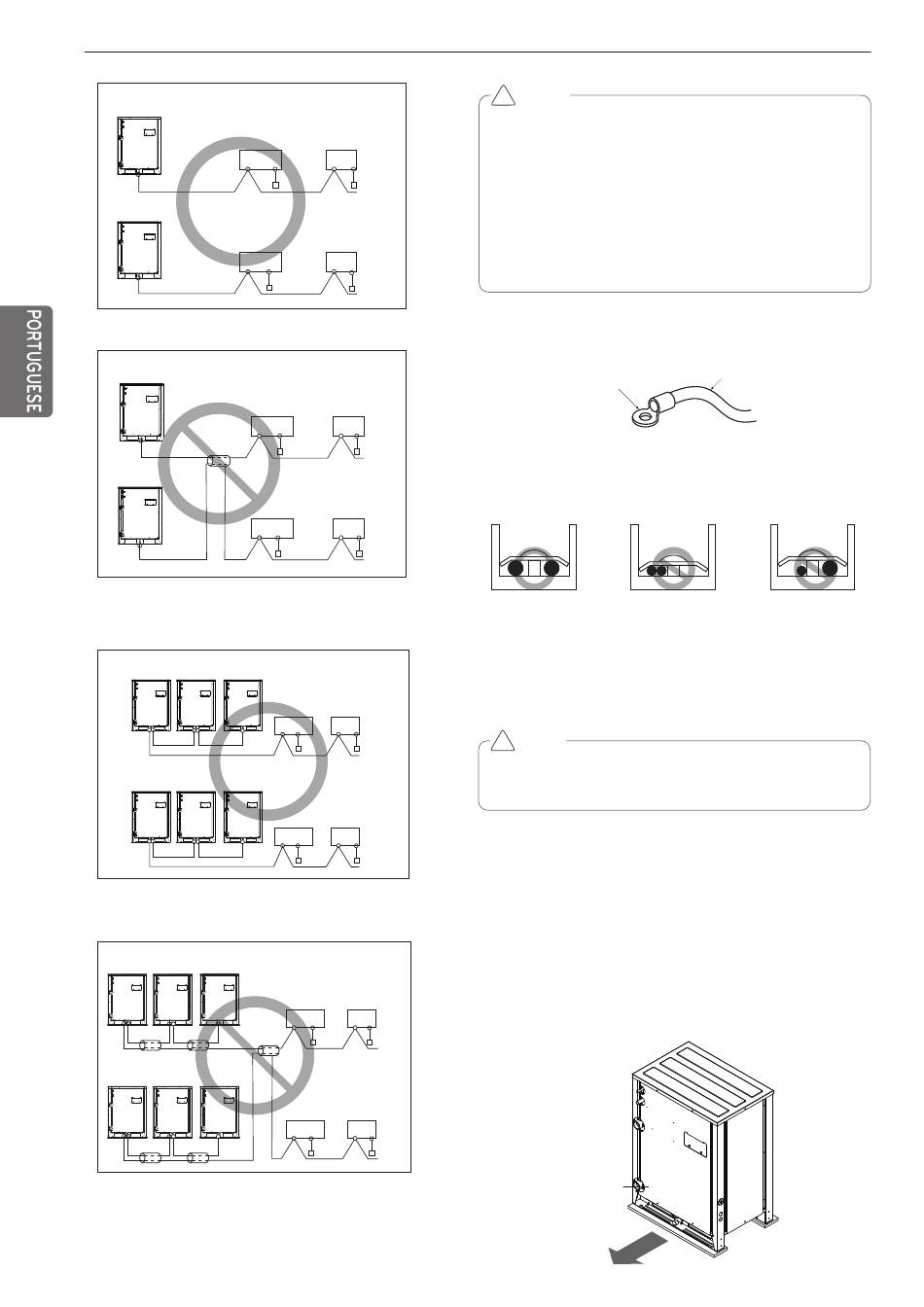

Unidade externa
Unidade externa
Cabo blindado de 2 núcleos
Unidade externa
Unidade externa
Cabo de múltiplos núcleos
Unidade externa
Master Slave1 Slave2
Unidade externa
Master Slave1 Slave2
Cabo blindado de 2 núcleos
Unidade externa
Master Slave1 Slave2
Unidade externa
Master Slave1 Slave2
Cabo de múltiplos núcleos
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
Unidade Unidade
interna interna
Controlador Controlador
remoto remoto
! AVISO
• Use cabos blindados de 2 núcleos para os cabos de comunicação.
Nunca use juntamente com cabos de energia.
• A camada de proteção do cabo deve ser ligada à parte metálica de
ambas as unidades.
• Nunca use cabo de múltiplos núcleos
• Sendo que a unidade está equipada com inversor, a instalação de um
condensador de fase não só iria estar deteriorando o efeito de melhoria
do fator de potência, como também iria estar provocando um aqueci-
mento anormal do condensador. Sendo assim nunca instale um conden-
sador de fase.
• Se certifique de que a relação de diferença de potência não seja superior
a 2%. Sendo superior, o tempo útil irá ficar reduzido.
Cautelas efetuando ligação dos cabos elétricos.
Use terminais de pressão redonda nas ligações ao terminal de energia.
Terminal de pressão redonda
Não estando nenhum disponível, siga as instruções abaixo.
- Não ligue cabos de bitolas diferentes ao bloco de terminais de energia.
(Deformações nos cabos podem causar aquecimento anormal.)
- Ligando fiação com a mesma bitola, siga os passos como mostrado na figura
a seguir.
- Para fiação, use o cabo de energia designado e ligue-o firmemente, depois
proteja-o para prevenir que haja pressão exterior exercida no bloco do termi-
nal.
- Use uma chave de fendas adequada, para apertar os parafusos dos termi-
nais. Usar uma chave de fendas com uma cabeça demasiado pequena irá
desgastar a cabeça e tornar impossível o aperto apropriado.
- Apertar demasiadamente os parafusos terminais pode parti-los.
! AVISO
Quando, por engano, uma fonte de energia de 400 volts for aplicada
em a fase "N" , verifique quais as peças danificadas na caixa de cont-
role e proceda à sua substituição.
Caixa de controle e localização da fiação
- Remova todos os parafusos do painel frontal da direita e remova o painel
puxando-o para frente.
- Ligue o cabo de energia entre a unidade externa principal e secundária
através do bloco de terminais.
- Ligue o cabo de comunicação entre a unidade externa e a unidade interna
através do bloco de terminais.
- Estando o sistema de controle central ligado na unidade de exterior, tem de
ser ligada uma PCB dedicada entre eles.
- Ligando o cabo de comunicação entre a unidade externa e as unidades inter-
nas com cabo blindado, coloque o aterramento blindado no parafuso de ater-
ramento.
Painel frontal
Cabo de energia
