Cabos de alimentação e comunicação
Cabo de Comunicação
- Tipos: fio blindado
2
- Seção transversal: 1,0 ~1,5 mm
- Material de isolamento: PVC
- Temperatura máxima permitida: 60°C
- Comprimento máximo permitido para o cabo: inferior a 300 m
Cabo de controle remoto
- Tipos: Cabo com 3 condutores
Cabo de controle central
Tipo de Produto
Tipo de cabo
Gerente de ACP e AC Cabo com 2 condutores (cabo com blindagem)
AC Smart
Cabo com 2 condutores (cabo com blindagem)
Controle central simples Cabo com 4 condutores (cabo com blindagem)
Separação dos cabos de comunicação e cabos de energia
- Estando lado a lado o cabo de comunicação e energia lado a lado, então
existe uma grande probabilidade de falhas operacionais devido a interferência
no sinal de ligação causado pelo acoplamento da energia eletroestática e ele-
tromagnética. As tabelas abaixo indicam nossa recomendação para criar o es-
paço adequado de comunicação e cabos de energia onde devem ser
colocados lado a lado.
Capacidade de corrente do cabo de energia
100V ou mais
Excede 100A
!
NOTA
• Os números são baseados no comprimento assumido da fiação
paralela, até 100m. Para comprimentos acima dos 100m, os
números deverão ser novamente calculados, diretamente em
função do comprimento adicional dos cabos envolvidos.
• Se a oscilação do fornecimento de energia continuar a apresentar al-
gumas distorções, o espaço recomendado na tabela deve ser au-
mentado.
- Estando os cabos colocados dentro de conduítes, o seguinte item
também tem de ser levado em conta, quando agrupar vários cabos
para introdução dentro de conduítes.
- Cabos de energia (incluindo o fornecimento de energia para o
condicionador de ar) e os cabos de comunicação vão ter de ser
colocados dentro da mesma
- Da mesma forma, agrupando os cabos de energia e os cabos de
comunicação, estes não devem ser agrupados juntos.
!
AVISO
• Se o aparelho não estiver devidamente ligado à terra, existe o risco
de choque elétrico, sendo que a ligação do aparelho à terra deve
ser efetuada por um técnico qualificado.

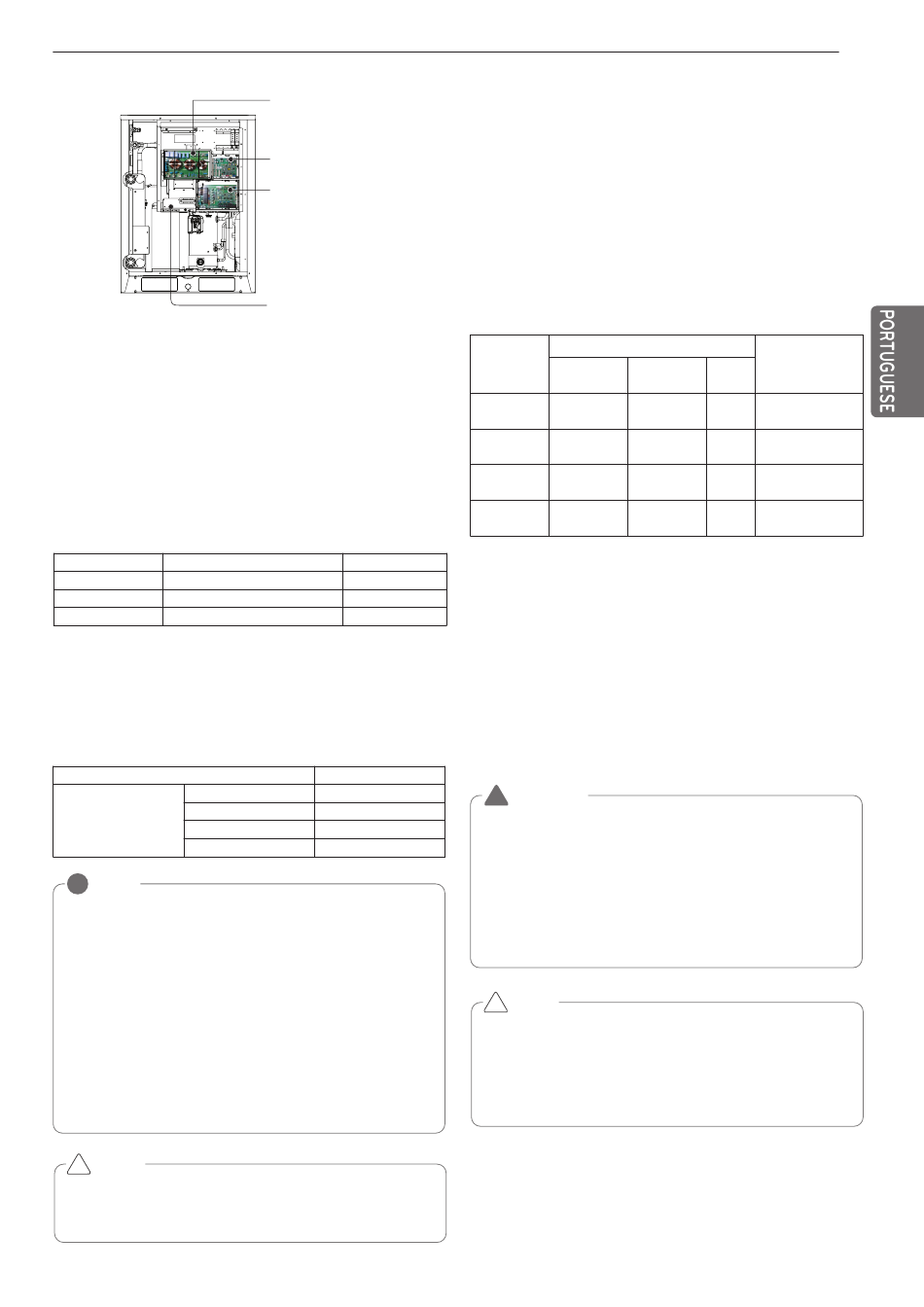

Filtro de ruído
PCB Principal
PCB Externo
Tenha cuidado com a
sequência de fase do
sistema trifásico de
energia de 3-fios
Diâmetro
1.0~1.5mm
1.0~1.5mm
1.0~1.5mm
Espaço
10A
300mm
50A
500mm
100A
1000mm
1500mm
Fiação da fonte de energia principal e capaci-
dade do equipamento
- Use uma fonte de energia separada para a unidade externa e unidade interna.
- Leve em consideração as condições do ambiente local (temperatura do ambi-
ente, luz solar direta, água das chuvas, etc.) quando trabalhar com a fiação e
ligações.
- O tamanho do cabo é o valor mínimo para conduíte de fiação de metal.
O tamanho do cabo de energia deve ser 1 unidade mais grossa tendo em
conta as quebras de tensão da linha. Se certifique de que a tensão da fonte
de energia não caia mais de 10%.
- Os requisitos específicos de fiação deverão estar de acordo com os regula-
mentos de fiação locais.
- Não instale um interrutor individual qualquer ou uma tomada elétrica para
desligar cada uma das unidades internas separadamente da fonte de energia.
A espessura mínima do cabo (mm
Cabo da alimen-
tação principal
1 Unidade
2,5 a 6
2 Unidade
10 a 16
3 Unidade
25 a 35
4 Unidade
70
Fio de terra
2
1
O cabo de alimentação entre a unidade de exterior principal e a unidade de
2
exterior secundária1- mínimo: 6 mm
2
2
O cabo de alimentação entre a unidade de exterior secundária1 e a unidade
de exterior secundária2- mínimo: 4 mm
3
O cabo de alimentação entre a unidade de exterior secundária2 e a unidade
de exterior secundária3- mínimo: 2,5 mm
❈ Os cabos de alimentação de aparelhos utilizados em unidades de exterior
não devem ser mais finos do que um cabo flexível revestido de policloro-
preno (código de designação 60245 IEC 57).
❈ Por favor, utilize um disjuntor de circuito de fuga de 3-fases 4-fios
quadrupolo.
!
CUIDADO
• Siga a legislação de seu governo relacionada com normas técnicas a re-
speito de equipamento elétrico, regulamentos relativos a fiação e orien-
tações das empresa de energia elétrica.
• Se certifique de usar os cabos específicos para as ligações de modo que
nenhuma força externa seja aplicada nas ligações dos terminais. Se as
ligações não forem fixadas firmemente, isso pode causar aquecimento
ou incêndio.
• Se certifique de que usa o tipo apropriado de interrutor de proteção de
sobrecarga. Note que a sobrecarga gerada pode incluir uma certa quanti-
dade de corrente contínua.
!
AVISO
• Alguns locais de instalação podem exigir a ligação de um disjuntor de
fuga à terra. Se não for instalado um disjuntor de fuga à terra, existe
risco de choque elétrico.
• Não use mais nada além de um disjuntor e de um fusível com a capaci-
dade correta. O uso de fusível ou fio de cobre de capacidade demasiado
elevada pode causar mal funcionamento da unidade, e causar um incên-
dio.
2
)
Disjuntor de circuito
Cabo de ramifi-
Fio de
de fuga (4P ELCB)
cação
terra
Abaixo de 30 a
-
2,5
50A,100mA 0,1seg
Abaixo de 75 a
-
2,5
100A,100mA 0,1seg
Abaixo de 125 a
-
4
150A,100mA 0,1seg
Abaixo de 175 a
-
6
200A,100mA 0,1seg
2
2
2
23
