16
As tubulações entre as unida-
des externas são de 2m ou
mais comprida
- Se a distância entre as unidades externas for maior que 2m, aplique o sifão
de óleo entre a tubulação de gás.
- Se a unidade externa estiver posicionada abaixo da tubulação principal, apli-
que o sifão de óleo.

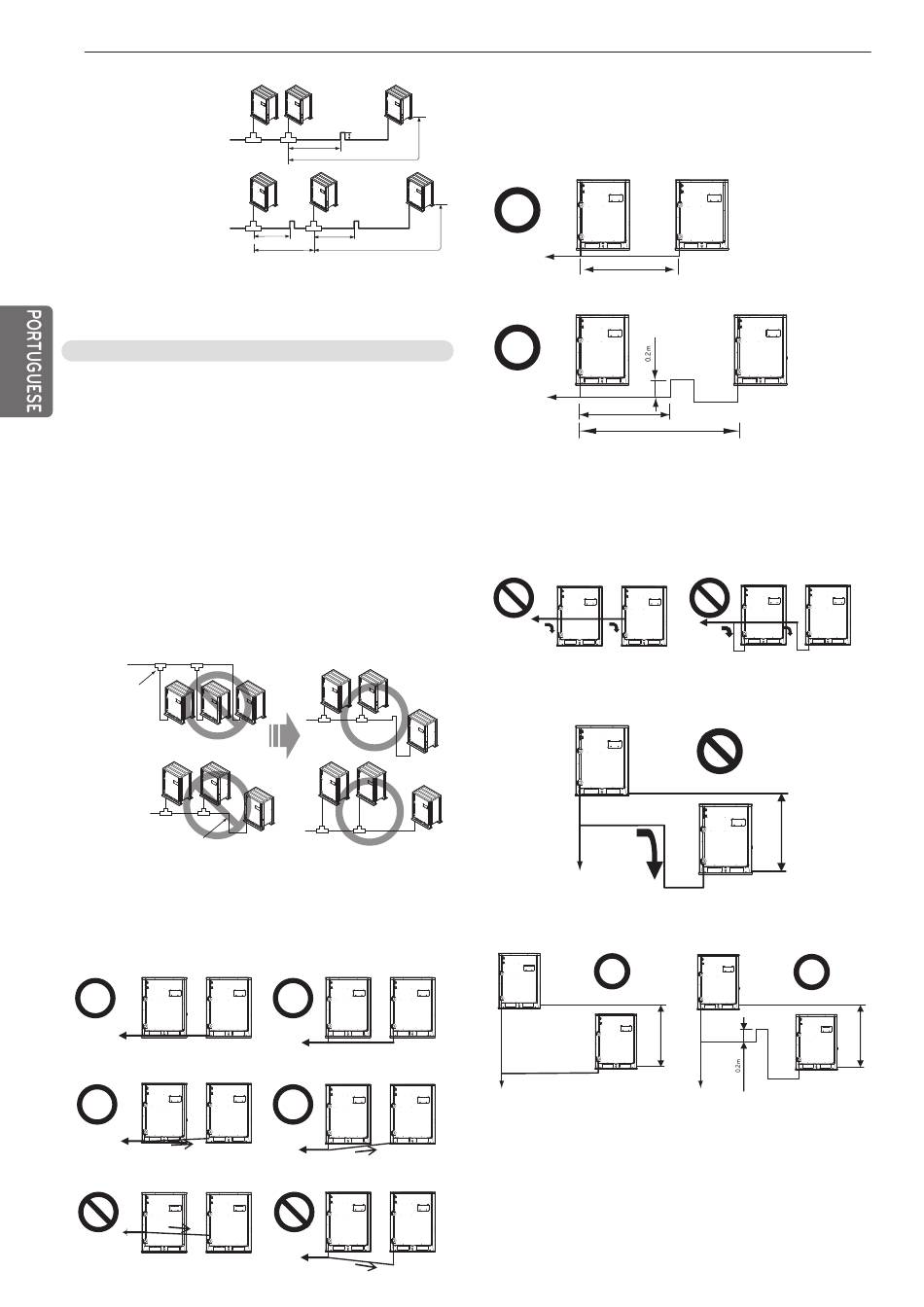

Método de aplicação de sifão de óleo entre as unidades externas
- Para evitar o acúmulo de óleo na unidade externa que tenha parado, sempre que
houver diferença de altura entre os tubos da unidade externa ou se a distância
entre os tubos entre a unidade externa for maior do que 2m, você deverá aplicar
um sifão de óleo. (Porém, o sifão de óleo entre as unidades externas fica limitado
a apenas 1 vez e é apenas aplicado na tubulação de gás.)
- Se a distância entre os tubos entre as unidades externas for de 2m ou menos, e
se a localização da tubulação principal for mais baixo que isso da unidade externa,
e se a localização da tubulação principal for mais baixa do que a unidade externa, o
sifão de óleo não será necessário ser aplicado.
- Se a localização da tubulação principal for mais alta do que a localização da uni-
dade externa, tenha cuidado, pois o óleo pode ficar acumulado na unidade externa
parada.
- Se existir diferença alta/baixa entre as tubulações da unidade externa, o óleo pode
ficar acumulado na unidade externa em sua parte mais baixa até que a unidade
pare.
Exemplo de conexão de tubulação errada.
Se a tubulação
principal for maior que
a unidade externa, o
óleo se acumula na
unidade externa.
Se houver diferenças de altura entre a
unidade externa, o óleo se acumula na
parte inferior da unidade externa.
- A tubulação entre as unidades externas devem manter um nivelamento hori-
zontal ou ter uma inclinação para evitar que o fluxo retorne para a unidade ex-
terna escrava. Caso contrário, a unidade pode não funcionar adequadamente.
(Exemplo 1)
Em direcao da
unidade interna
(Exemplo 2)
Em direcao da
Inclinação da tubulação
unidade interna
(2 ou mais)
(Exemplo 3)
Em direcao da
unidade interna
Sifão de óleo
2m ou menos
0.2m ou mais
2m ou mais comprida
Sifão de óleo Sifão de óleo
2m ou menos 2m ou menos
2m ou mais comprida 2m ou mais comprida
Oil Trap
Em direcao da
unidade interna
Em direcao da
unidade interna
Em direcao da
unidade interna
- Colocar um coletor de óleo conforme mostrado abaixo quando o tamanho do
tubo entre as unidades externas for maior do que 2m. Caso contrário, a uni-
dade pode não funcionar corretamente.
(Exemplo 1)
2m
Em direção da
unidade interna
(Exemplo 2)
Em direção da 2m
unidade interna
- Quando conectar os tubos de conexão entre as unidades externas a acumula-
ção de óleo no escravo da unidade externa deve ser evitada. Caso contrário, a
unidade pode não funcionar corretamente.
(Exemplo 1)
Em direcao da
unidade interna
(Exemplo 2)
Em direção da
unidade interna
(Exemplo 3)
Em direção da unidade interna
Coletor de óleo
2m
Em direcao da
unidade interna
h
Coletor de óleo
h
Em direção da unidade interna
h
