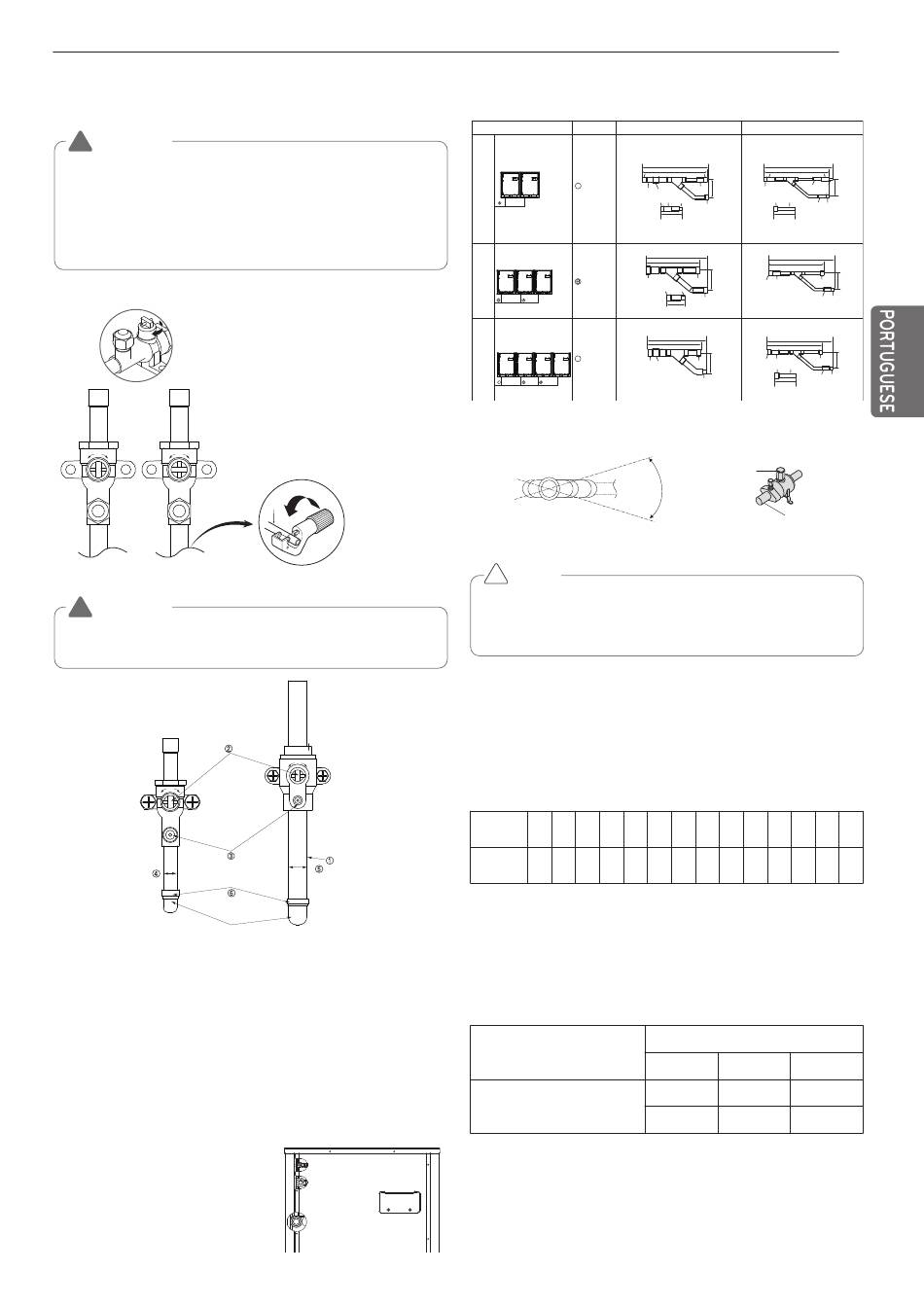

INSTALAÇÃO DA TUBULAÇÃO REFRIGERANTE
! CUIDADO
Sempre tome muito cuidado para evitar que o gás refrigerante (R410A)
vaze quando usar fogo ou chama. Se o gás refrigerante entrar em contato
com a chama de qualquer fonte, como um fogão a gás, ele se parte e
gera um gás venenoso que pode causar intoxicação por gás. Nunca reali-
zar nenhum tipo de brasagem em um ambiente sem ventilação. Sempre
realizar uma inspeção de vazamento de gás logo após ter sido concluída a
instalação da tubulação de refrigerante.
Avisos sobre conexão de tubos/operação de válvulas
Estado de aberto quando ambos o tubo e a válvula estiverem
em linha reta.
Corte tanto o tubo e a válvula com um cortador para acertar
o tamanho [Não cortar o tamanho menor do que
70mm(2-3/4")]
FECHAR ABRIR
! CUIDADO
Depois de terminar o trabalho, aperte com firmeza as duas portas
e coloque a tampa, para que o gás não escape.
Válvula de Esfera
Cotovelo
(tubulações de líquidos)
① Junta de tubulação (peças auxiliares): Execute a brasagem de forma segura com
um sopro de na porta de serviço. (Liberando a pressão: 0,02 MPa ou inferior).
② Tampa: Retire as tampas e opere a válvula, etc. Após a operação, sempre reco-
loque as tampas (binário de aperto de tampa da válvula: 25Nm (250 kg/cm) ou
superior). (Não remova a parte interna da porta)
③ Porta de serviço: Use o tubo de refrigeração a vácuo e carregue-o usando a
porta de serviço. Sempre recoloque as tampas depois de terminar o trabalho
(torque de aperto de serviço para a tampa: 14Nm (140 kg/cm) ou superior).
④ Tubulação para líquidos
⑤ Tubulação para gás
⑥ Junta de cotovelo (fornecimento em campo)
❈ Remover o painel frontal antes da cone-
xão da tubulação
❈ Deve-se verificar o tubo (tubulacoes de li-
quidos, tubulacao de gas) antes da cone-
xao da tubulacao.
Válvula de Esfera
(tubulações de gás)
Tubulacoes de liquidos
Tubulacoes de gas
Conexão das unidades externas
Unidades externas Modelo Tubulação de gás
A B
(Master) (Slave1)
2
ARCNN21
A
I.D.31.8
Unidades
A B C
(Master) (Slave1) (Slave2)
3
ARCNN31 I.D.41.3
Unidades
A B C D
(Master) (Slave1) (Slave2) (Slave3)
4
ARCNN41
C
I.D.44.48 I.D.53.98
Unidades
C
* Instale o tubo de distribuição entre as unidades externas de maneira que o
tubo de saída fique paralelo com a superfície.
Dentro de +/- 10
Visto do ponto A em direção à seta.
! AVISO
Ao instalar o tubo de distribuição vertical entre as unidades exter-
nas, o refrigerante pode ficar desigual entre as unidades externas,
levando a queima do compressor e este pode ter sua capacidade
reduzida.
AVISO
1
Utilizar os seguintes materiais para tubulações de refrigerantes.
• Material: Tubo de cobre sem costura desoxidado com fósforo
• Espessura da parede: Cumprir com as regulamentações locais e nacionais
para a pressão projetada 3,8MPa (551.14psi). Nós
recomendamos a tabela a seguir para a espessura
mínima da parede.
Diâmetro
6.35 9.52 12.7 15.88 19.05 22.2 25.4 28.58 31.8 34.9 38.1 41.3 44.45 53.98
externo [mm]
Espessura
0.8 0.8 0.8 0.99 0.99 0.99 0.99 0.99 1.1 1.21 1.35 1.43 1.55 2.1
mínima [mm]
2
Tubulações comercialmente disponível muitas vezes contém poeiras e ou-
tros materiais. Sempre limpe com jatos de gás inerte.
3
Evite a entrada de poeira, água e outros contaminantes na tubulação du-
rante a instalação.
4
Reduza o número de porções dobradas, tanto quanto possível, e faça com
que o raio de curvatura seja tão grande quanto possível.
5
Sempre utilize o conjunto de tubulação secundária mostrado abaixo, que é
vendido separadamente.
Ramo
ARBLB01621, ARBLB03321,
ARBLB07121, ARBLB14521,
ARBLB23220
6
Se o diâmetro da tubulação do ramal designado para o refrigerante é dife-
rente, use um tubo cortador para cortar a ligação e, em seguida, use um
adaptador para conectar diferentes diâmetros, para ligar a tubulação.
7
respeite sempre as restrições da tubulação do refrigerante (tais como com-
primento nominal, a diferença de altura e o diâmetro da tubulação). A falha
ao fazer isso pode resultar em falha de equipamento ou uma diminuição no
desempenho do resfriamento/aquecimento.
Tubulação de gás
416 331
408 314
I.D.28.58 I.D.28.58 I.D.15.88 I.D.15.88
111 I.D.12.7 I.D.9.52
I.D.22.2 I.D.19.05
I.D.34.9
I.D.41.3 I.D.38.1 O.D.34.9 I.D.22.2 O.D.19.05
I.D.28.58 I.D.12.7
130 70
341
334
298
281
I.D.34.9 111
I.D.19.05
I.D.22.2 I.D.19.05
I.D.41.3 O.D.34.9
I.D.28.58 I.D.15.88
125
415
334
375 281
I.D.19.05
134 I.D.22.2 I.D.19.05
I.D.41.3
I.D.25.4 O.D.22.2
I.D.15.88
I.D.28.58
80
Executar a
soldaenquanto
coloca o
nitrogênio
Não cortar em
70mm ou menor
Encabeçamento
4 branch 7 branch 10 branch
ARBL054 ARBL057 ARBL1010
ARBL104 ARBL107 ARBL2010
11
83
I.D.15.88
83
I.D.12.7
83
I.D.12.7
