420010310100 OILFLAM 50.1÷200.1 PR
FR
Coupe. A - A
Légende
A - gaine isolante
B - Résistance électrique
C - Tuyau alim. fuel.
IMPORTANT:Tous les tuyaux d'alimentation sont réchauffés (voir à la coupe A-A)

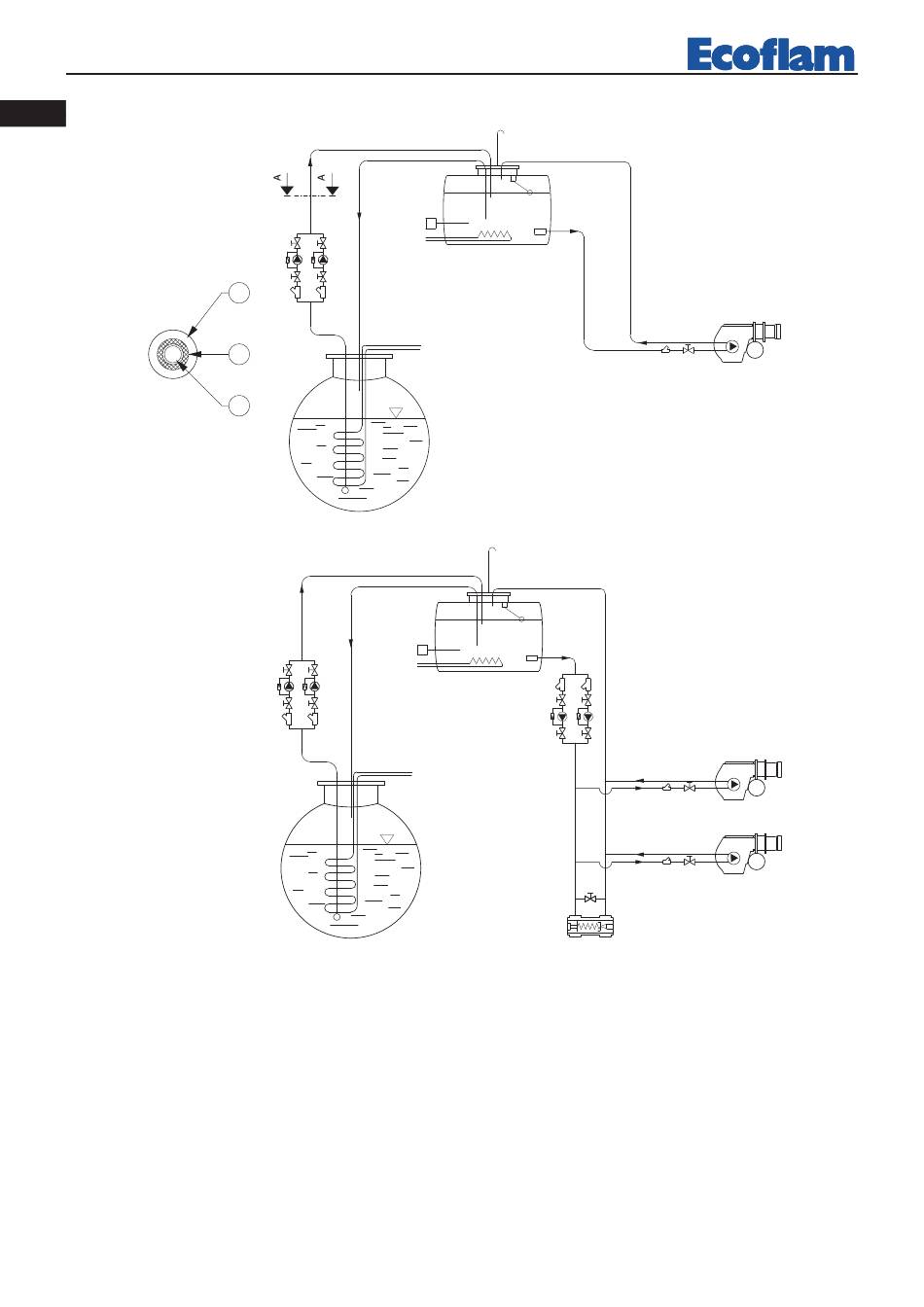

SCHEMA ALIMENTATION DU FIOUL LOURD JUSQU'À 50°E À 50°C
5
A
B
C
7
5
7
2
4
T
3
6
2
4
T
3
5
6
- 28 -
1
1 - Brûleur
2 - Réservoir de service
3 - Serpentin de rech.
4 - Thermostat
5 - Pompes de chargement
6 - Réchauffeur
7 - Réservoir principal
8 - By-pass
9 - Régulateur
1
1
8
9
