8 SysLink Connect

8.1 Montaje y funcionamiento

El SysLink Connect (módulo Connect SysLink) dispone de 8 entradas digitales y de 8 salidas digitales. El
SysLink Connect permite el control directo de estaciones MPS
con controles lógicos programables. La conexión eléctrica se realiza mediante un conector del sistema de
24 contactos.
Mediante el SysLink Connect se ponen a disposición tensiones de alimentación de 24 V y 0 V.
Nota

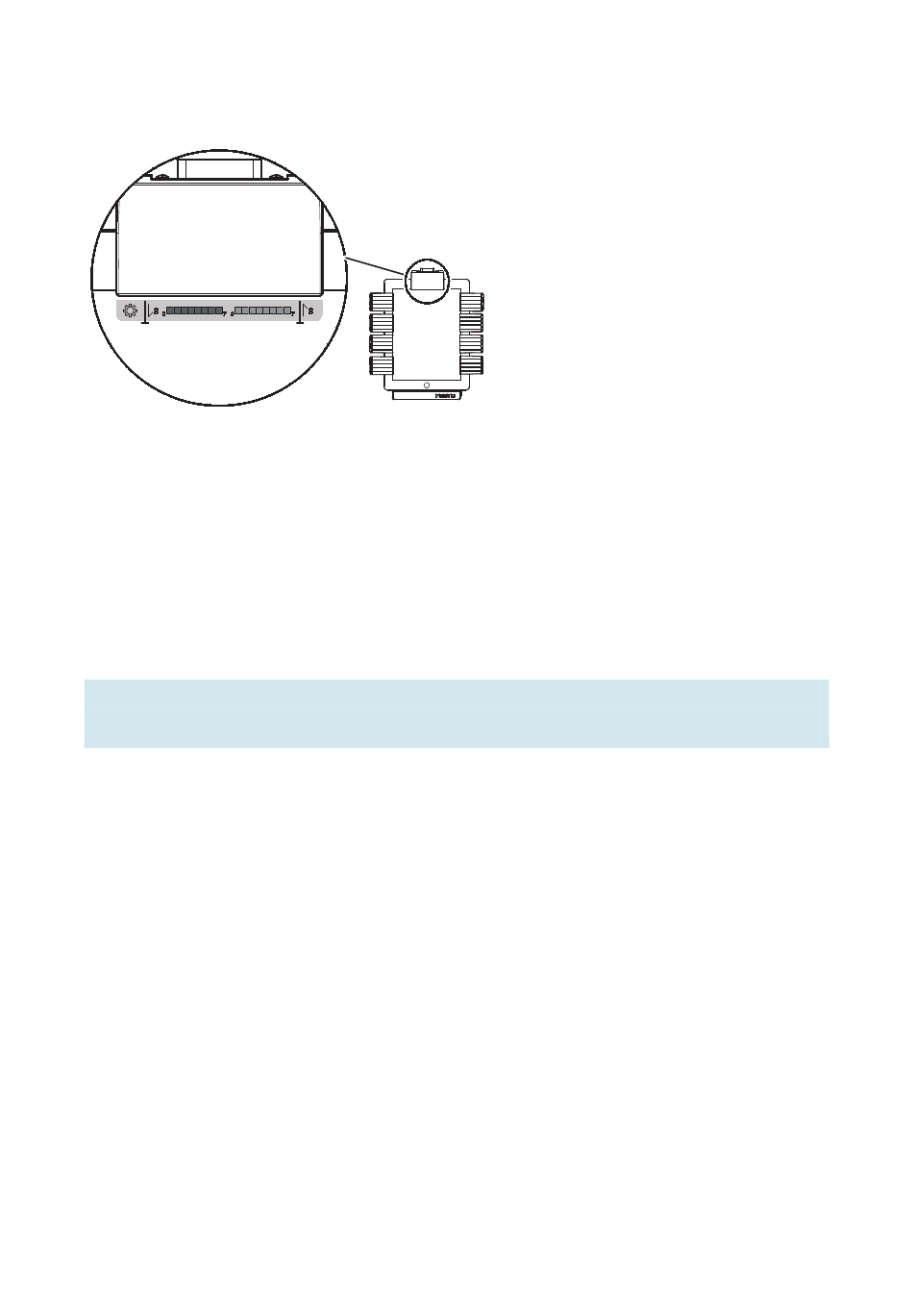

El SysLink Connect dispone de 2 posiciones de enchufe Tec2Screen
8.2 Poner en marcha el módulo Connect
Proceda de la siguiente manera:
1. Insertar el módulo Connect en la unidad base.
Tenga en cuenta que para hacerlo se deben presionar ambas pestañas de bloqueo.
2. La unidad base detecta el módulo Connect automáticamente.
3. Si se ha iniciado el software iEasyLab, se detecta el módulo Connect y se visualiza en la pantalla.
68
La asignación de conexiones del módulo
Connect insertado en la unidad base se
indica en el iPad tras después de iniciar
iEasyLab.
o la activación de simulaciones Tec2Screen
®
® .
© Festo Didactic 8034153
®
