Boîtier Connect Syslink (Syslink Connect); Structure Et Fonctionnement; Mise En Service Du Boîtier Connect - Festo Tec2Screen Manual De Instrucciones

8 Boîtier Connect SysLink (SysLink Connect)

8.1 Structure et fonctionnement

Le boîtier Connect SysLink (SysLink Connect) propose 8 entrées et 8 sorties numériques. Il permet la
commande directe des stations MPS
commande réel. Le raccordement électrique est réalisé via un connecteur système à 24 pôles.
Le boîtier connecteur SysLink fournit une tension d'alimentation de 24 V et de 0 V.
Nota
Le boîtier Connect SysLink occupe 2 emplacements Tec2Screen
8.2 Mise en service du boîtier Connect
Marche à suivre :
1. Enfoncer le boîtier Connect sur la base.
À noter : il est nécessaire d'appuyer sur les deux languettes de verrouillage.
2. Le boîtier Connect est automatiquement détecté par la base.
3. Lorsque le logiciel iEasyLab démarre, le boîtier Connect est reconnu et affiché à l'écran.
92
et la gestion des simulations Tec2Screen
®

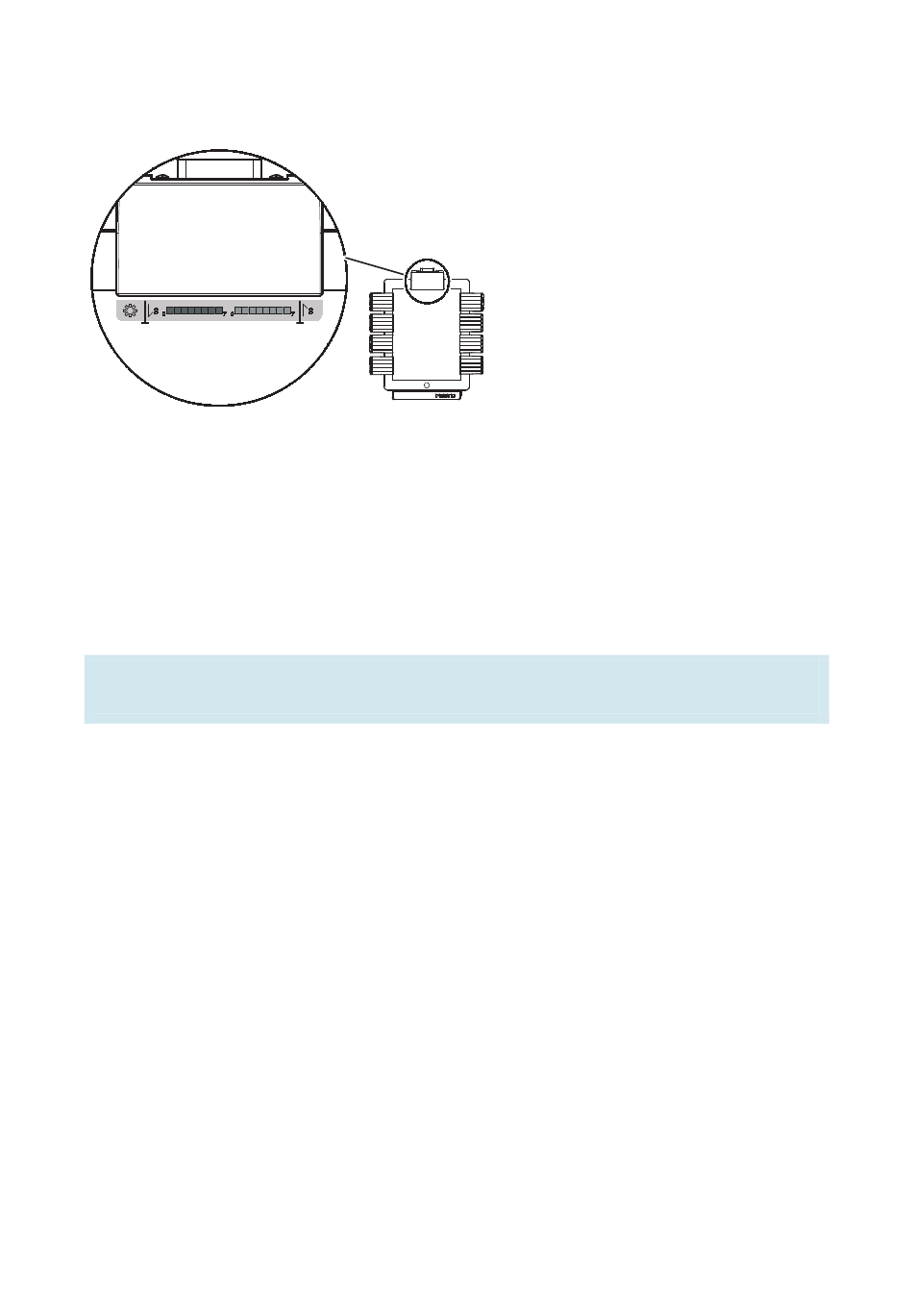

L'affectation des broches des boîtiers
Connect insérés dans la base s'affiche
après le démarrage d'iEasyLab sur
l'iPad.
avec un système de
®
.
®
