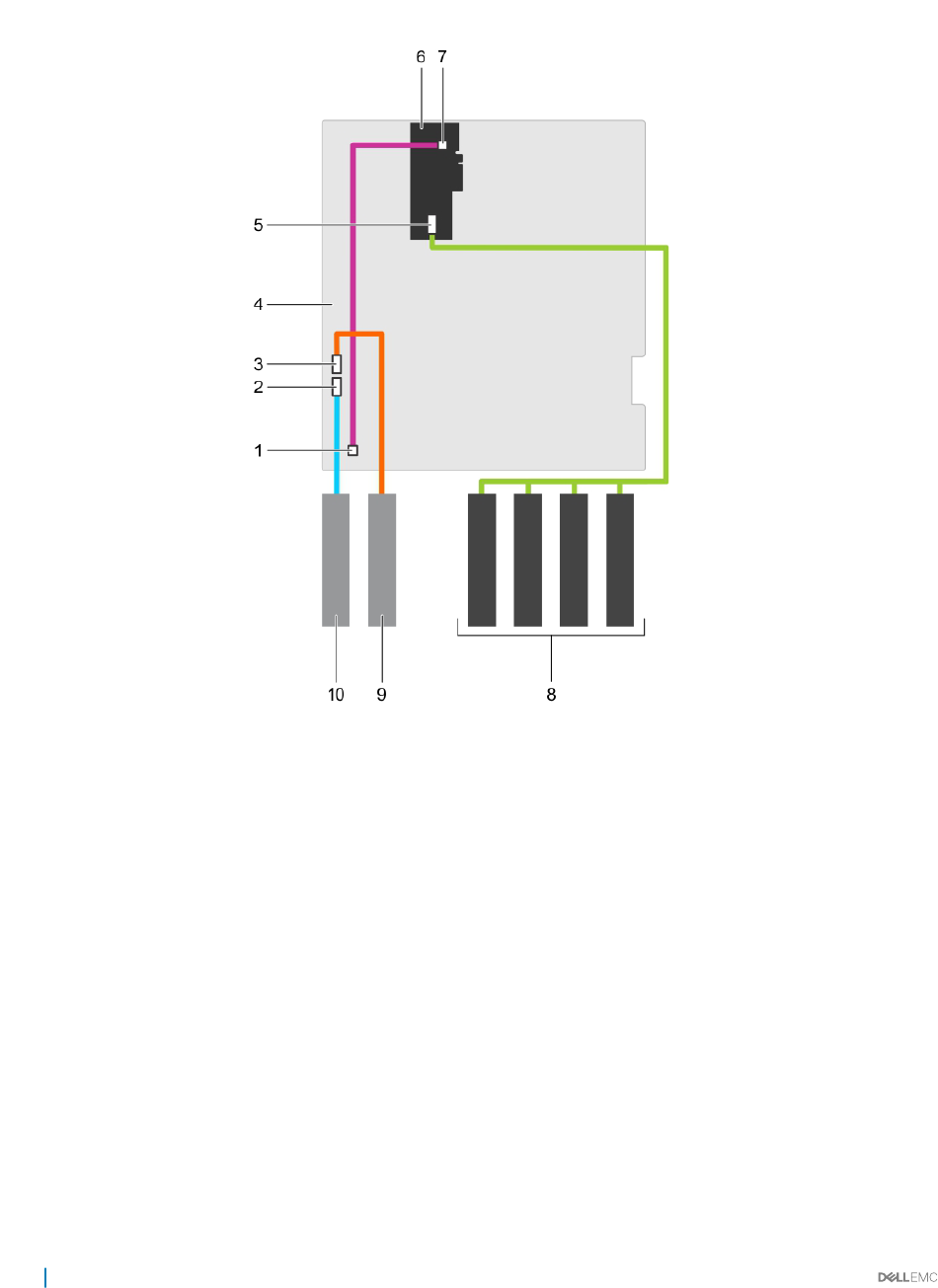

Ilustración 44. Cableado: unidades de disco duro cableadas con una tarjeta PERC
1 conector de la controladora LED de la unidad de disco
duro en el panel frontal de la placa base
3 conector de la unidad de cinta SATA en la placa base
5 conector SAS de la tarjeta PERC
7 conector de la controladora LED de la unidad de disco
duro en el panel frontal de la tarjeta PERC
9 unidad de cinta
Siguientes pasos
1 Instale el compartimiento interno para unidad de disco duro en el chasis.
2 Si está desconectado, vuelva a conectar cables de datos y de alimentación a las restantes unidades de disco duro del compartimiento
interno para unidades de disco duro.
3 Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Vínculo relacionado
Instrucciones de seguridad
Antes de manipular el interior del sistema
Extracción del compartimiento para unidades de disco duro internas
Instalación de una unidad de disco duro cableada
Instalación del compartimiento para unidades de disco duro internas
110 Instalación y extracción de los componentes del sistema
2 conector de unidad óptica SATA en la placa base
4 placa base
6 tarjeta PERC
8 unidades de disco duro
10 unidad óptica
