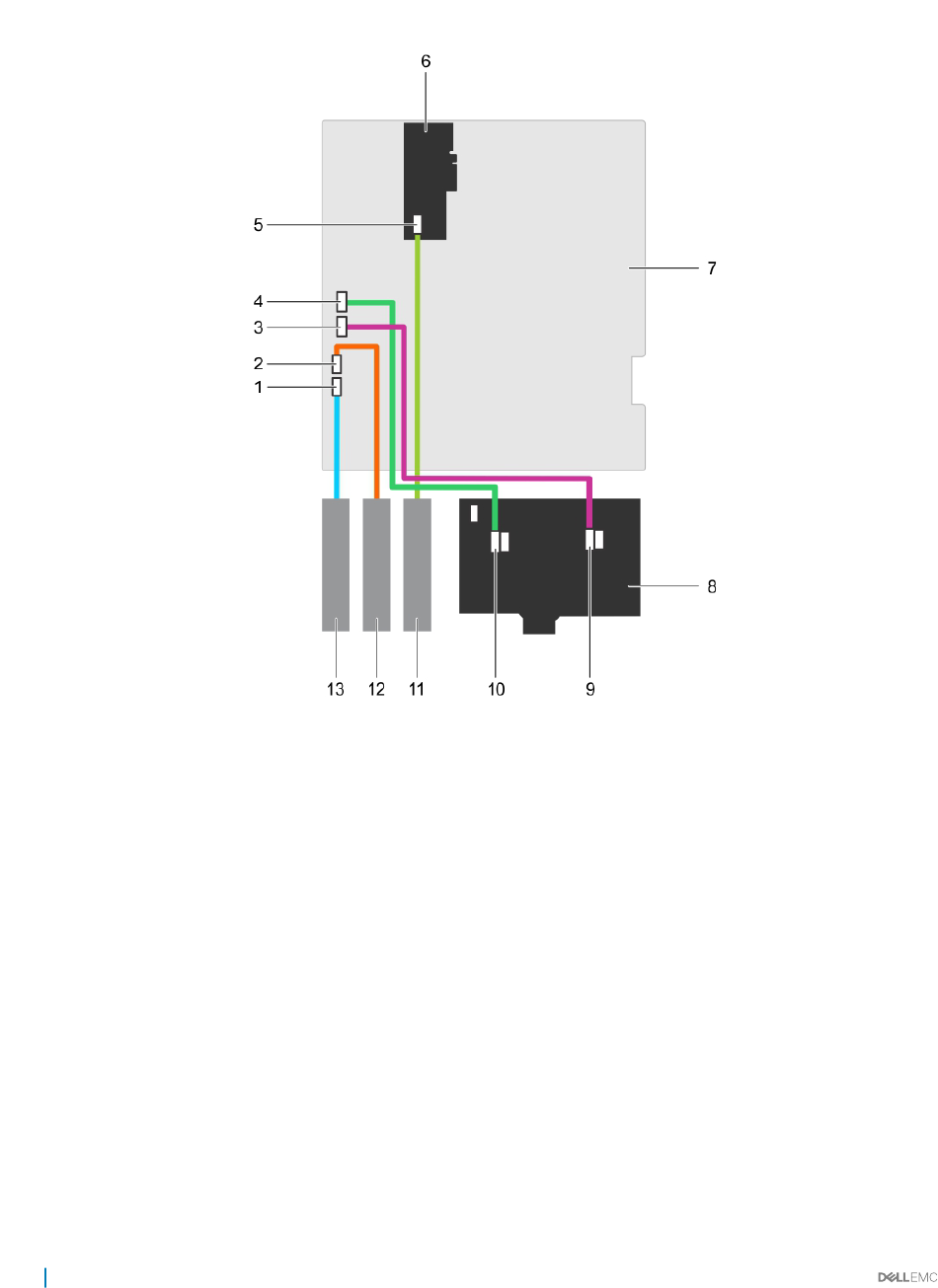

Ilustración 49. Cableado de un plano posterior de 8 unidades de disco duro con una sola tarjeta PERC
1 conector de unidad óptica SATA en la placa base
3 conector SATA B en la placa base
5 conector SAS de la tarjeta PERC
7 placa base
9 conector SAS B en el plano posterior
11 unidad de cinta SAS
13 unidad óptica
116 Instalación y extracción de los componentes del sistema
2 conector de la unidad de cinta SATA en la placa base
4 conector SATA A en la placa base
6 tarjeta PERC
8 plano posterior x8
10 conector SAS A en el plano posterior
12 unidad de cinta SATA
