3 Prepare el destornillador Phillips núm. 2.
Pasos
1 Alinee el módulo LCD con la ranura del módulo LCD e inserte el módulo LCD al panel de control.
2 Apriete el tornillo para fijar el módulo LCD al panel de control.
3 Inserte el cable del módulo LCD en su conector en la placa del panel de control y empuje la lengüeta de retención para fijar el cable.

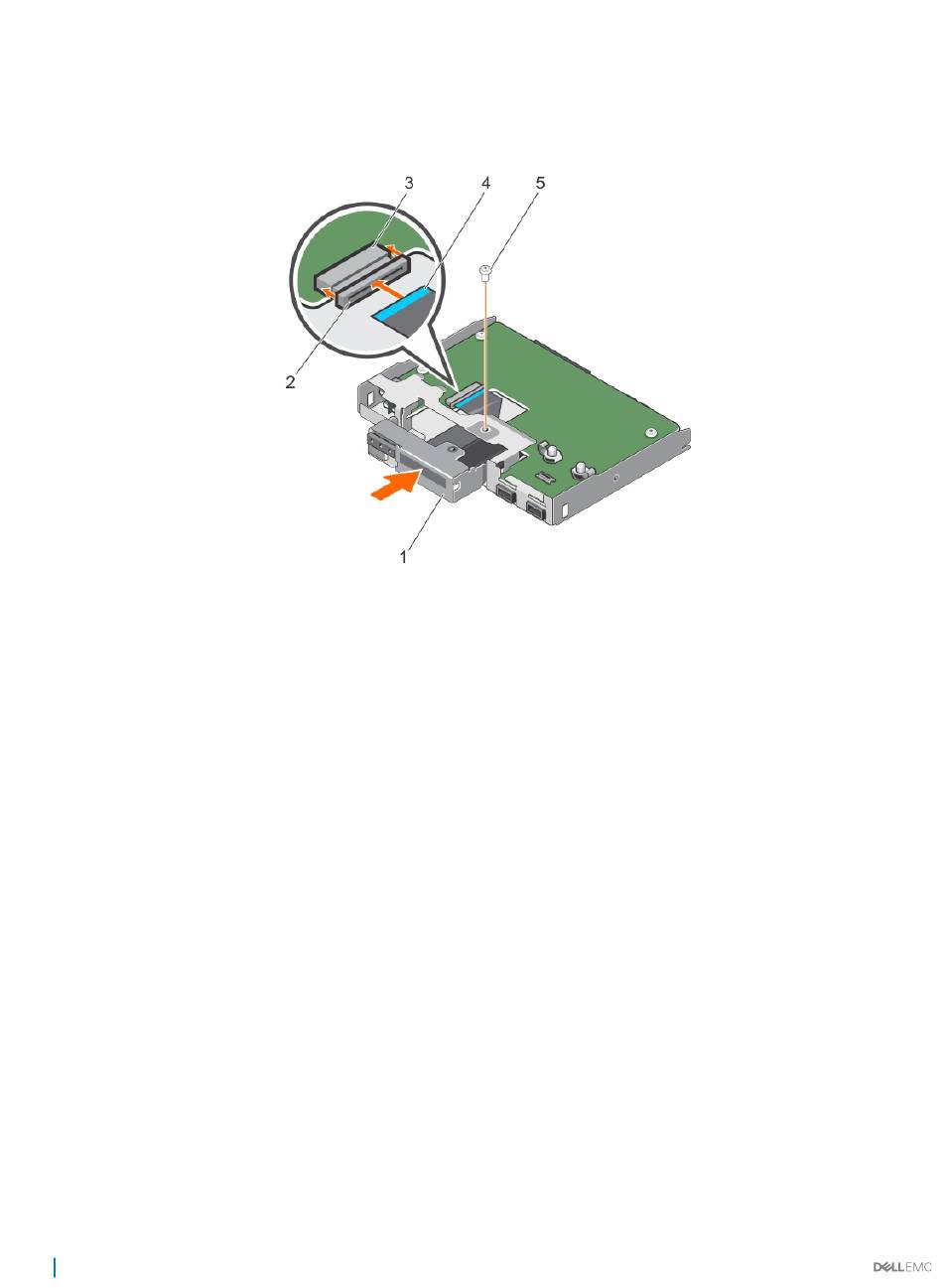

Ilustración 108. Instalación del módulo LCD
1 módulo LCD
3 conector del cable LCD
5 tornillo
Siguientes pasos
1 Coloque la cubierta del ensamblaje del panel de control.
2 Conecte el cable LCD, el cable del panel de control y el cable USB del panel de control a la placa del panel de control.
3 Coloque el conjunto del panel de control.
4 Conecte el cable del panel de control, el cable LCD y el cable USB del panel de control a la placa base.
5 Siga el procedimiento que se describe en la sección Después de trabajar en el interior del sistema.
Vínculo relacionado
Instrucciones de seguridad
Antes de manipular el interior del sistema
Instalación de la cubierta del ensamblaje del panel de control
Instalación del ensamblaje del panel de control
Extracción del módulo LCD
Después de manipular el interior del sistema
190 Instalación y extracción de los componentes del sistema
2 lengüeta de retención
4 cable LCD
