al procesador 2. Cada conjunto de cuatro zócalos está organizado en dos canales y cada conjunto de dos zócalos está organizado en un
canal. En cada canal del conjunto de 4 zócalos, las palancas de liberación del primer zócalo se marcan en blanco y las del segundo zócalo se
marcan en negro. En el conjunto de 2 zócalos, cada una de las palancas de liberación se marca en blanco.

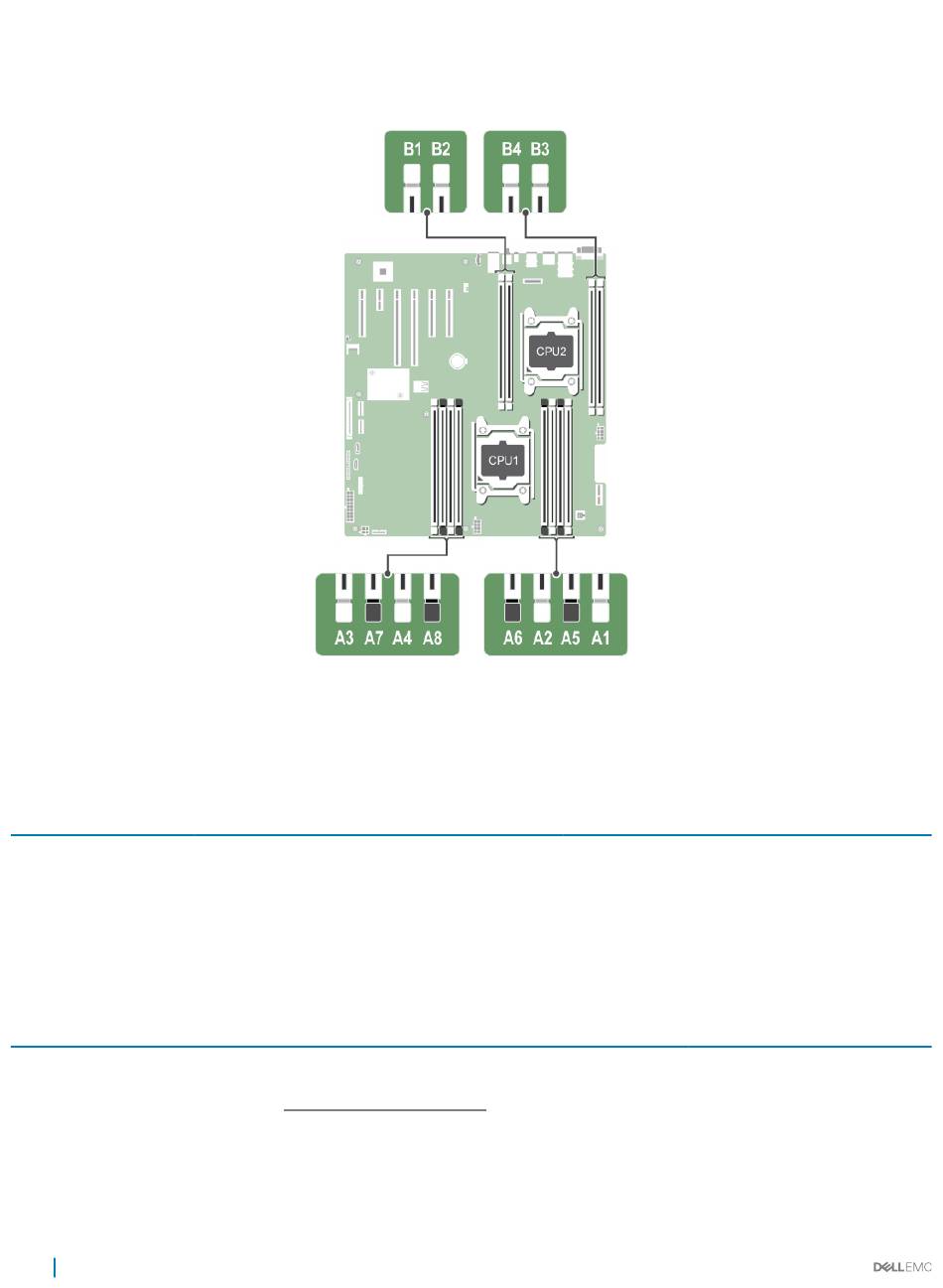

Ilustración 54. Ubicaciones de los sockets de memoria
Los canales de memoria se organizan de la manera siguiente:
Tabla 30. Canales de la memoria
Procesador
Procesador 1
Procesador 2
La tabla siguiente muestra las frecuencias de funcionamiento y las distribuciones de memoria para las configuraciones admitidas:
Tabla 31. Distribuciones de memoria y frecuencias de funcionamiento
Tipo de
Módulo DIMM
módulo DIMM
distribuido/canal
RDIMM
122
Instalación y extracción de los componentes del sistema
Canal 0
Las ranuras A1 y A5
Ranura B1
Voltaje
1
1,2 V
2
Canal 1
Las ranuras A2 y A6
Ranura B2
Frecuencia de
funcionamiento (en MT/s)
2400, 2133 y 1866
Canal 2
Las ranuras A3 y A7
Ranura B3
Rango/canal DIMM máximo
Rango único o dual
Canal 3
Las ranuras A4 y A8
Ranura B4
