4 I/O Box
Schnittstellen
Maximale Kabellänge für
RS485-Verkabelung
Anlagenüberwachung
Wirk- und
Blindleistungsvorgabe
Netzteil (empfohlen)
Typenbezeichnung
Eingang
Ausgang
Umgebungstemperatur
Zulassungen
4 I/O Box

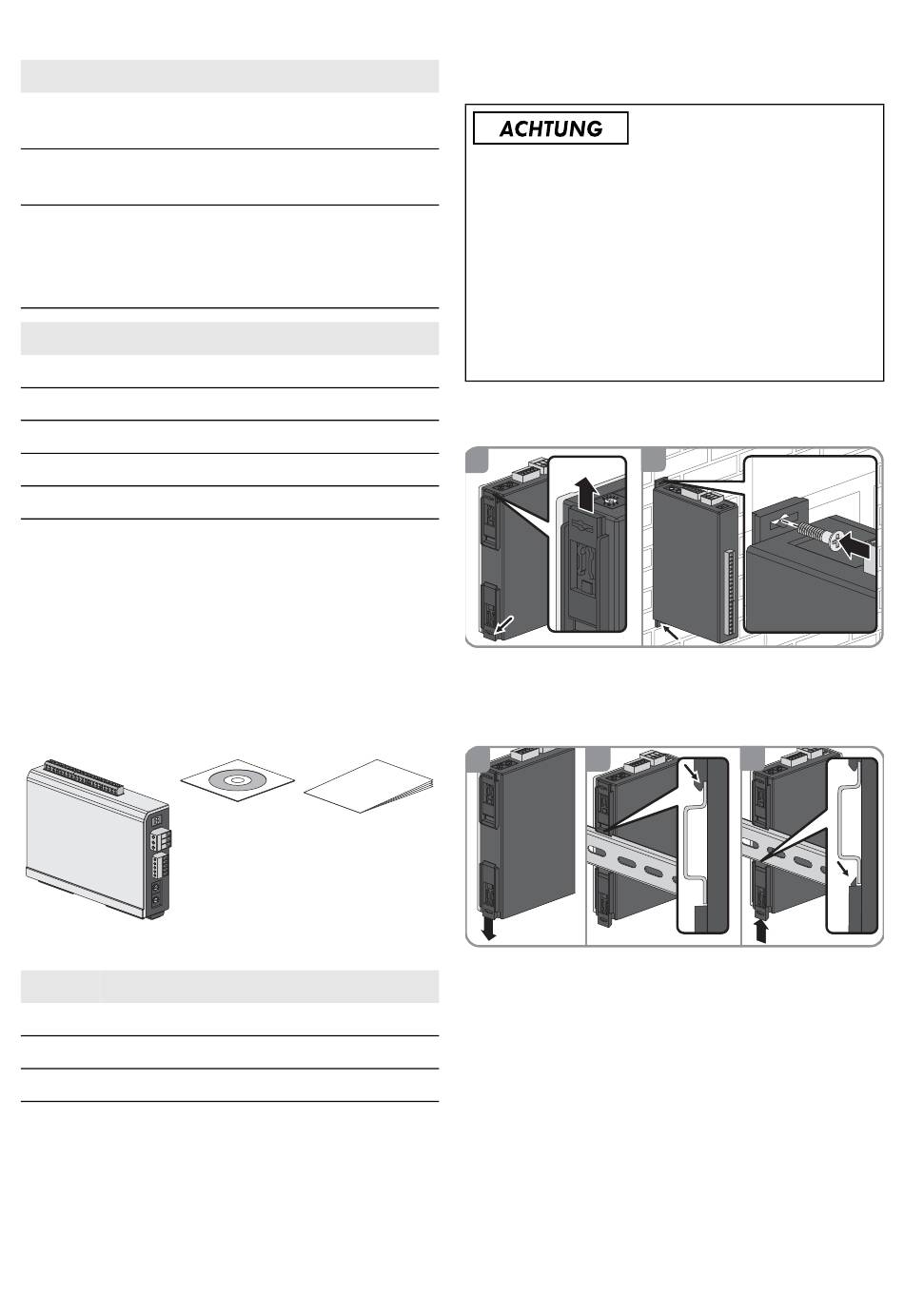

4.1 Lieferumfang
Prüfen Sie den Lieferumfang jedes Produkts auf
Vollständigkeit und äußerlich sichtbare Beschädigungen.
Setzen Sie sich bei unvollständigem Lieferumfang oder
Beschädigungen mit Ihrem Fachhändler in Verbindung.
A
Abbildung 2: Bestandteile des Lieferumfangs der I/O Box
Position Anzahl Bezeichnung
A 1 I/O Box
B 1 CD
C 1 Schnelleinstieg zur Installation
28 IMVIOBOX-IA-xx-11
1200 m (4000 ft)
Sunny Portal, SunSpec
Modbus TCP
Konstanter Wert, Kurve
oder fernsteuerbar über
SunSpec Modbus TCP mit
I/O Box
CLCON-PWRSUPPLY
100 Vac bis 240 Vac
24 Vdc; 2,5 A
-25 °C bis +70 °C
CE, UL
C
B
SMA Solar Technology AG / SMA Solar Technology America LLC
4.2 I/O Box montieren
Beschädigung der Produkte und Leitungen durch
Feuchtigkeit
Der Inverter Manager und die I/O Box sind nicht
spritzwassergeschützt. Dadurch kann Feuchtigkeit
eindringen und die Produkte und Leitungen beschädigen.
• Den Inverter Manager und die I/O Box müssen in
trockener Umgebung, z. B. im Innenraum oder in
einem spritzwassergeschütztem Gehäuse (Schutzart:
mindestens IP54 (NEMA 3R)) installiert werden.
4.2.1 Variante 1: Montage an Wand
1
4.2.2 Variante 2: Montage an
Hutschiene
2
1
2
3
Installationsanleitung
